Conception architecturale : Casa Kaprys le projet réalisé avec un logiciel de BIM. Les vidéos et les rendus de la « residencia de descanso » située à Buenos Aires produits avec Edificius

Dans cet article, nous allons étudier le projet de « Casa Kaprys » (Estudio Galera réalisée à Cariló – Argentine) pris comme exemple pour montrer comment la conception d’un projet architectural avec le logiciel Edificius soit simple et puisse conduire à des résultats surprenants et inattendus.

Casa Kaprys : organisation architecturale des espaces

Casa Kaprys est une résidence de détente construite au sommet d’une colline, dans un milieu boisé, a Carilo, une station balnéaire à 400 km de Buenos Aires.

Plan de Casa Kaprys : le projet réalisé avecle logiciel de BIM Edificius

Plan de Casa Kaprys réalisé avec Edificius

La résidence se présente sous forme de L et se développe sur un seul niveau sur lequel nous avons le séjour, la salle à manger, la cuisine, les salles de bain et les chambres à coucher. Au même niveau nous avons également une terrasse couverte.

Depuis la zone jour, nous pouvons apercevoir un paysage à 360° vraiment suggestif de la forêt environnante.

Au niveau inférieur, nous avons des places de parking ; l’étage est accessible grâce à un escalier éclairée par un vitrage incliné particulier.

Une des caractéristiques de Casa Kaprys est la cloison en béton armé dans laquelle nous avons une série de trous circulaires qui permettent de distinguer ce qui se passe dans le séjour au-delà du mur.

Grace au logiciel Edificius nous pouvons composer les dessins (plans d’exécution) de Casa Kaprys avec une grande liberté en exploitant des simples fonctions de glisser-déposer, cliquez sur le lien suivent pour en télécharger une copie d’exemple.

Visionner les dessins de Casa Kaprys réalisés avec Edificius

La conception de Casa Kaprys avec Edificius

La conception avec Edificius commence par la modélisation des surfaces extérieur : l’environnement est conçu en fonction de la topographie réelle de la zone entourant le bâtiment.

Dans l’environnement terrain nous pouvons procéder facilement grâce aux outils de gestion du terrain tels que les courbes de niveau, les terrassements et d’autres fonctions spécifiques qui permettent d’obtenir une représentation très proche de la réalité.

Nous pouvons maintenant procéder en définissant l’enveloppe du bâtiment depuis un dessin « dxf/dwg » importé dans le niveau et en saisissant :

  • poteaux
  • poutres
  • murs périmétraux
  • cloisons
  • plancher (enveloppe horizontale)
  • portes
  • fenêtres
  • escaliers
  • meubles
  • divers éléments

Pour le toit nous bénéficions d’un éditeur dédié pour modéliser facilement les pans et les lucarnes incliné.

Tous les matériaux qui composent Casa Kaprys (le béton armé, l’aluminium, le bois, etc) se trouvent déjà dans la bibliothèque des objets BIM d’Edificius et peuvent être utilisés afin d’obtenir une représentation très réaliste.

Grace à l’intégration avec Sketchup, nous pouvons également concevoir et personnaliser les accessoires et les éléments décoratifs pour obtenir des résultats étonnants.

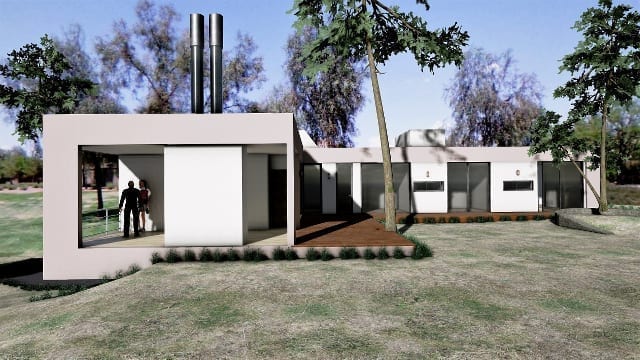

Les rendus de Casa Kaprys avec Edificius

Terminée la modélisation, nous pouvons produire des rendus photo-réaliste en positionnant simplement la vue (camera) dans le point souhaité. Les paramètres de défaut nous permettent déjà d’obtenir des résultats très professionnels sans avoir la nécessité de configurations particulières.



Edificius nous permet également de gérer les lumières, les ombres et les effets spéciaux qui contribuent à rendre plus réel notre projet architectural.

Enfin, nous procédons avec la production d’une vidéo en exploitant les fonctionnalités de rendu en temps réel qui nous permettent d’afficher immédiatement les résultats de notre modélisation.

Dans la vidéo suivante, nous pouvons voir la facilité avec laquelle nous pouvons modéliser Casa Kaprys et en plus apprécier le niveau de détail des rendus qui peuvent être facilement confondus avec des vraies photos.

Cliquez ici pour télécharger Edificius, le logiciel de conception architecturale pour le BIM
