Edificius User eXperience #1 : la conception d’un immeuble résidentiel

Edificius User eXperience : les conceptions réalisées par les utilisateurs de Edificius. Voici un immeuble résidentiel multifamilial et l’expérience d’un utilisateur avec des criticités, des solutions et des avantages

Edificius User eXperience est la nouvelle série d’article de BibLus dans laquelle des projets ou des conceptions réalisées directement par les utilisateurs de Edificius sont présentés au grand public. Une façon pour découvrir ce que pensent réellement les personnes qui utilisent le logiciel au quotidien, quels sont les modes de fonctionnement, les solutions techniques et de conception adoptées, les points critiques et les avantages.

Des expériences directes, avec des interviews, des opinions, des astuces du métier racontées directement par les utilisateurs d’Edificius.

La rédaction de BibLus a été fascinée par ces témoignages et est très enthousiaste. Nous espérons qu’il en sera de même pour vous aussi !

Ce premier article est consacrée à une conception d’un bâtiment résidentiel qui sera construit en Sicile à Bagheria, par le bureau d’étude PROG.E.CO de l’architecte Giovanni Di Stefano.

Edificius User eXperience : 'image et un rendu de maisons groupées sur 1 étage, il ya l'effet de nuit avec la lumières des balcons et les lumières des cages d'escalier qui reflètent sur la peinture de couleur blanche des maisons, il y a aussi une voiture bleu parquée devant l'immeuble.

Rendu issu du logiciel Edifcius

La conception d’un immeuble résidentiel multifamilial

Le projet, appelé « Domus Alba », est lié à la construction d’un bâtiment, composé de deux bâtiments articulés, pour un total de 7 unités résidentielles.

Le concept

Du point de vue de la construction, l’intervention est conçue comme un bâtiment résidentiel multifamilial isolé. Il se compose de 2 étages au-dessus du sol en plus des cages d’escalier et d’un étage en sous-sol.

L'image est une esquisse du projet

L’image est une esquisse du projet

Au rez-de-chaussée et au premier étage se trouvent les unités de logement pour un nombre total de 7 unités de logement réparties en nombre de 4 dans le corps de bâtiment nommé « A » et en nombre de 3 dans le bloc nommé « B ».

Au sous-sol se trouve le garage collectif pour voitures et motos, ainsi que les locaux techniques destinés à accueillir des installations ou des machines adaptées au fonctionnement et au confort de vie du bâtiment.

La planimétrie est basée sur la simplicité, qui ramène essentiellement à un rectangle. Cette simplicité n’a cependant pas empêché d’avoir une articulation volumétrique avec un rapport articulé entre les espaces pleins et vides.

L’utilisation de couleurs en fort contraste chromatique, du blanc ivoire clair au gris béton, génère une relation chromatique intéressante, créant des zones d’ombre et de lumière qui caractérisent les élévations.

Le point fort, dans l’encadrement des élévations, est la présence de cloisons inclinées qui, du point de vue de la composition, jouent un rôle important en rendant le bâtiment identifiable et unique dans le contexte urbain et paysager dans lequel il est inséré.

Esquisse spécifique des murs

Esquisse spécifique des murs

Du point de vue des installations, le bâtiment sera équipé de panneaux photovoltaïques et solaires thermiques, tandis que pour la gestion des unités de logement, on utilisera Domotique pour optimiser la consommation et répondre aux besoins de la vie moderne.

La modélisation avec Edificius

La modélisation avec Edificius, le logiciel de ACCA pour la conception architecturale BIM, a permis, après avoir importé dans l’environnement terrain le relevé du lot effectué précédemment à l’aide d’une instrumentation GPS, de modéliser le terrain et d’insérer les excavations sur lesquelles reposent les fondations du bâtiment.

Edificius User eXperience , Une capture d'ércaon de l'une des fonctionnalité de l'environnement terrain

Modélisation du terrain issu du logiciel Edificius

Le projet est le résultat d’une étude qui a duré environ 12 mois. En plus nous disposons de fichiers DWG, qui ont rendu le travail encore plus facile, puisque Edificius reconnaît automatiquement, avec l’outil de la baguette magique, les entités du dessin importé.

Il est ainsi facile de créer des enveloppes horizontales et verticales.

Il est encore plus simple de positionner des fenêtres, des balustrades et de tous les objets 3D présent dans le logiciel ou dans la bibliothèque en ligne .

Edificius User eXperience, une capture d'écran de la reconnaissance automatique des objets

Reconnaissance automatique des objets issu du logiciel Edificius

Le support de l’assistance ACCA

Pendant la phase de conception, l’échange avec les participants du groupe dédié sur Facebook, ainsi que l’assistance technique de ACCA pour Edificius, ont eu une grande importance. En particulier les problèmes rencontrés dans la modélisation des murs inclinées qui constituent le point fort de la composition architecturale de la conception.

Une fonctionnalité qui nous a fait perdre un peu de temps pour trouver la solution et en quelques minutes le service assistance de ACCA l’a résolue ! Nous pouvons dire qu’en dix jours seulement, nous avons commencé et terminé la conception avec comme calque les DWG.

Les criticités rencontrées

Lors de la conception avec Edificius, nous n’avons pas rencontré de difficultés ou de criticités particulières. La seule criticité digne d’intérêt concernait les murs inclinés, mais elle a été résolu facilement grâce à l’assistance et aux tutoriels vidéos disponibles en ligne. En quelques minutes, un expert de l’assistance ACCA nous a montré, en se connectant à notre ordinateur, comment aborder la question et résoudre les problèmes.

En fin de compte, la solution était simple, presque triviale, mais axée sur la résolution du problème.

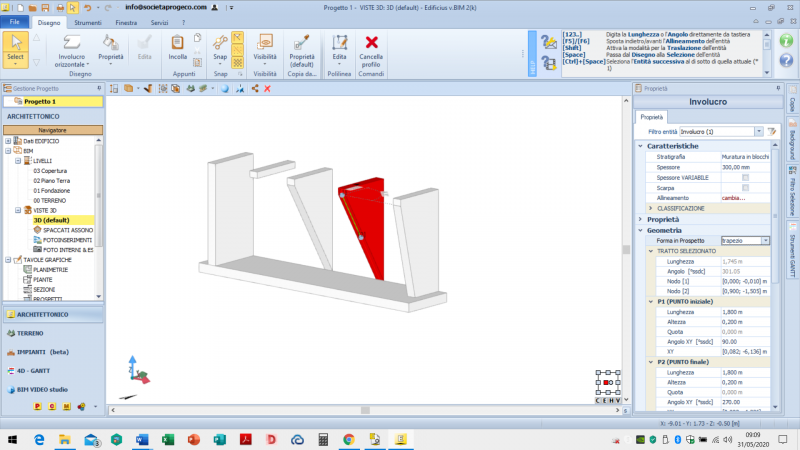

À partir du mur dessiné en plan, nous avons ensuite élevé le cote de départ et activé la propriété du trapèze. Il nous a suffi de visualiser le profil inférieur de l’enveloppe et d’obtenir le premier modèle de ce que nous voulions. Insérer un nœud dans le profil visualisé, il a suffi de faire glisser jusqu’au point désiré et le mur est fait. Exactement comme nous le voulions !

Les avantages du logiciel

Le principal avantage de Edificius est qu’il vous permet de tout contrôler : il est facile d’obtenir les coupes, les élévations et tous les dessins que vous jugez les plus appropriés pour accompagner le conception.

La possibilité d’intégration avec d’autres logiciels ACCA donne vraiment le sentiment d’avoir le contrôle total du travail conçu.

Non moins négligeable, puisque nous utilisons, l’intégration avec Sketchup, qui permet de modifier, d’intégrer ou d’importer des objets ex novo et en même temps d’obtenir des modélisations particulières en peu de temps.

Exceptionnel l’elaboration du Rendu Temps Réel qui vous permet de saisir l’essence du projet en y entrant, en touchant presque à ce qui a été conçu.

Edificius User eXperience, un rendu d'une cuisine moderne semi ouverte qui est séparée du salon avec une cloison

Rendu intérieur issu du logiciel Edificius

L’élaboration de dessins et de plans d’execution

En tenant compte des exportations de dessins que nous avons produit tel que les plans de tous les niveaux, les élévations et les coupes ; nous avons généré des coupes axonométriques et des vues en perspective à partir desquels nous avons obtenu les rendus.

Tous les dessins produits ont été faciles à exporter pour le processus d’impression : vous pouvez régler la résolution et la qualité de la présentation.

Vue en plan de la couverture issue du logiciel Edificius

Vue en plan de la couverture issue du logiciel Edificius

Vue en plan du sous-sol issue du logiciel Edificius

Vue en plan du sous-sol issue du logiciel Edificius

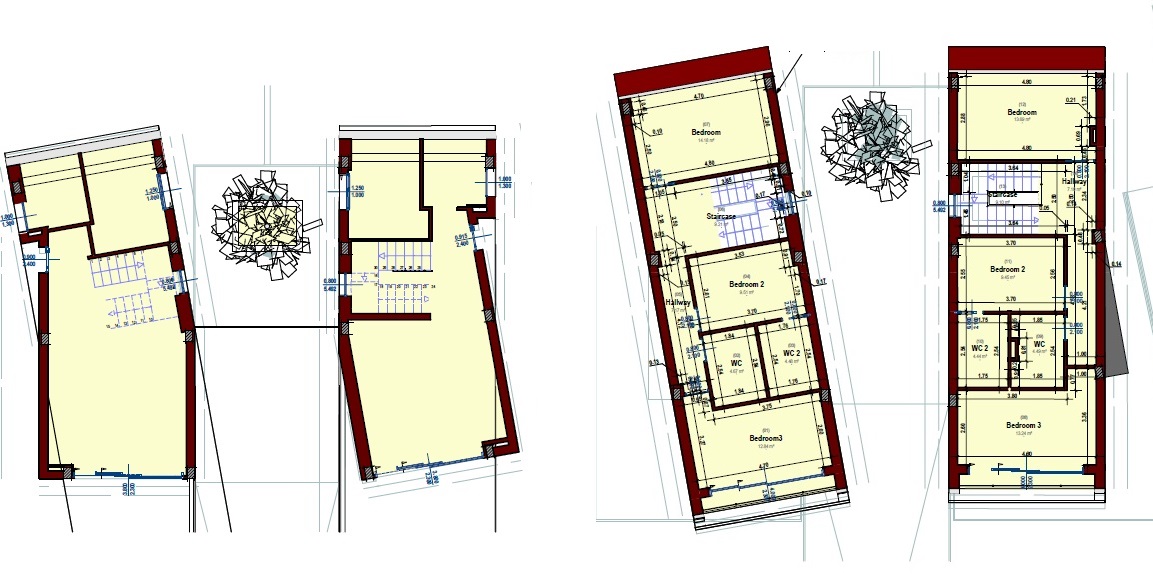

Vue en plan du rez-de-chaussée - issue du logiciel Edificius

Vue en plan du rez-de-chaussée – issue du logiciel Edificius



Vue en plan du premier étage issue du logiciel Edificius

Vue en plan du premier étage issue du logiciel Edificius

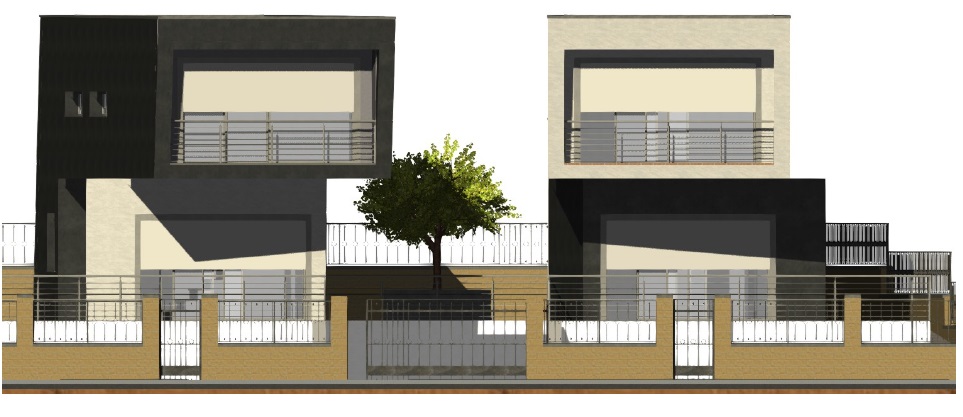

Vue en élévation principal issue du logiciel Edificius

Vue en élévation principal issue du logiciel Edificius

Edificius User eXperience : l’aménagement intérieur

Ci-dessous voici quelques rendus que nous avons réalisés.

Edificius user eXperience, Le rendu est une image du salon avec en premeier plan des chaisses modernes et une table en verre issu du logiciel Edificius

Rendu intérieur issu du logiciel Edificius

Edificius User eXperience : la production de vidéos

Pour le projet « Domus Alba », nous avons réalisé deux vidéos : une de jour et une de nuit, pour mettre en valeur le système d’éclairage extérieur du bâtiment.

Grâce au Rendu en Temps Réel, la production de ces vidéos a été rapide et facile, ce qui nous a permis une excellente présentation de la conception finale.

Les paramètres et les réglages adoptés

Pour la réalisation des Rendus, nous utilisons généralement ces paramètres et des réglages qui répondent aux besoins de rendu :

  • Exposition : -14
  • Lumière directe : 6.8
  • Spot Camera : 0.04
  • Basée sur l’image de fond IBL : 3.2
  • Dimension : 3840 x 2160
  • Numéro de passage inséré : 1290

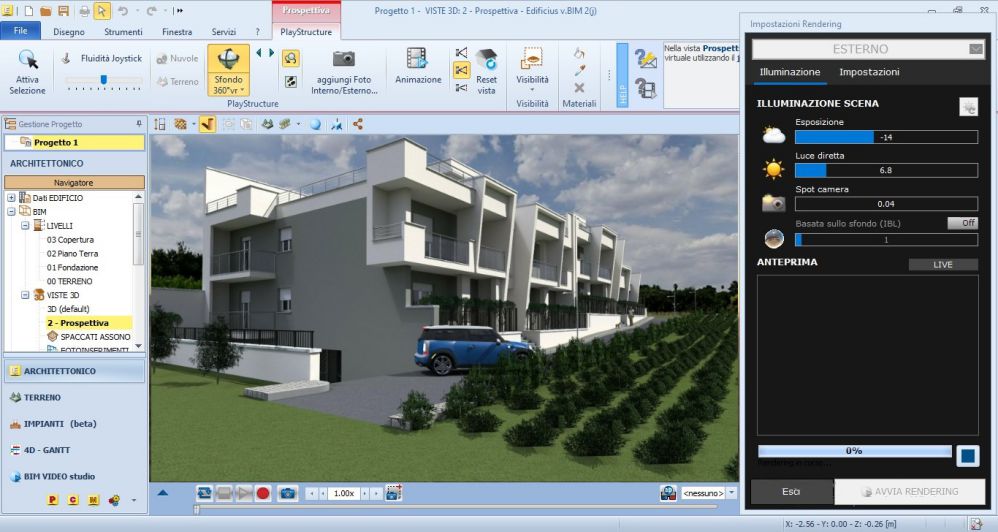

Capture d'écran des paramètres et réglages pour effectuer un rendu dans Edificius

Capture d’écran des paramètres et réglages pour effectuer un rendu dans Edificius

Edificius User eXperience : interview à l’architecte Giovanni Di Stefano (Italie)

C’est ce que nous pensons de Edificius.
