Eigenschaften von BIM-Objekten

In diesem Artikel werde wir klären, wie man die Eigenschaften der verschiedenen Elemente optimal und einfach verwalten kann, indem wir die Strategien analysieren, um geometrische Komponenten in echte Container für dynamische Daten zu verwandeln.

Wir werden die Bedeutung der Standardisierung erkunden und wie Sie die Fragmentierung der Informationen vermeiden können, um die vollständige Kontrolle über das digitale Artefakt zu behalten.

Schließlich werden wir von der Theorie zur Praxis übergehen: Sie werden sehen, wie Sie konkret handeln können, um die Effizienz Ihres Arbeitsablaufs durch den Einsatz einer BIM-Software für die architektonische Planung zu maximieren, die darauf ausgelegt ist, die Datenverwaltung zu einem reibungslosen, sicheren und hochprofessionellen Vorgang zu machen.

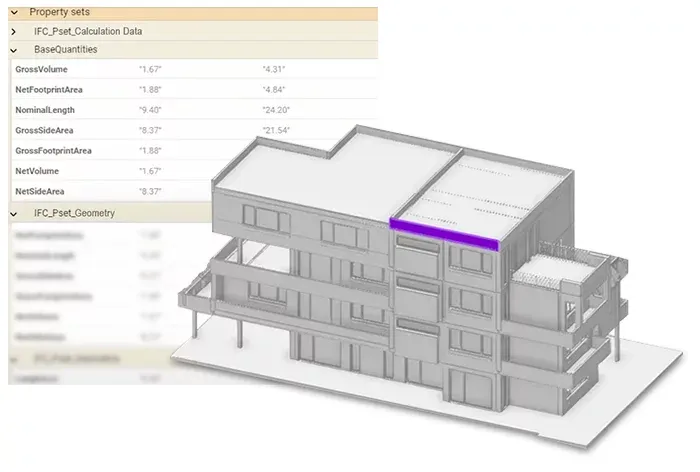

Eigenschaften der IFC-Modelle

Wie man die Eigenschaften von BIM-Objekten effizient verwaltet

Im Bereich des BIMs stellt die geometrische Komponente nur die Spitze des Eisbergs dar. Der wahre Wert liegt in der „Information“, also im komplexen Ökosystem von Eigenschaften und Attributen, die ein einfaches 3D-Volumen in eine intelligente digitale Komponente verwandeln. Diese Eigenschaften effizient zu verwalten, ist nicht nur eine Frage der Archivordnung, sondern die grundlegende Voraussetzung, um Interoperabilität und Genauigkeit bei der Mengenermittlung, der energetischen Analyse, der zukünftigen Wartung (FM) und vielem mehr zu gewährleisten.

Zentralisierung und Standardisierung der Daten

Der erste Schritt zu einer effektiven Datenverwaltung ist die Annahme eines Klassifizierungsstandards (wie UniClass, Omniclass oder MasterFormat). Ohne eine vordefinierte Struktur laufen die Eigenschaften Gefahr, zu einem unorganisierten Hintergrundrausch zu werden. Ein effizienter Ansatz umfasst:

• Mapping der Parameter – Zuordnung der benutzerdefinierten Eigenschaften zu den IFC-Standards, um sicherzustellen, dass die Informationen beim Export in andere Software nicht verloren gehen;
• Projektvorlagen – Verwendung von vorkonfigurierten Vorlagen, die bereits die erforderlichen Eigenschaftensätze für jede Objektkategorie enthalten, wodurch die manuellen Dateneingabezeiten drastisch reduziert werden;
• Verwaltung der Eigenschaftensätze (Pset) – Organisation der Attribute in logische Gruppen (Wärmeleistungen, akustische Daten, Verlege-Hinweise), um die Konsultation und die Massenbearbeitung zu erleichtern.

Automatisierung und Synchronisierung

Effizienz zeigt sich auch in der Fähigkeit, Redundanz zu vermeiden. Ein häufiger Fehler ist die manuelle Eingabe von Informationen, die automatisch aus der Geometrie oder von externen Datenbanken extrahiert werden könnten. Moderne BIM-Software ermöglicht es, berechnete Eigenschaften zu erstellen oder externe Dateien (wie PDF-Datenblätter oder Links zu SQL-Datenbanken) direkt mit dem Objekt zu verknüpfen. Auf diese Weise spiegelt sich die Aktualisierung einer einzelnen Eigenschaft sofort in allen Ansichten, Listen und Etiketten des Projekts wider und beseitigt das Risiko von Inkonsistenzen zwischen den Dokumenten.

Die Optimierung dieses Prozesses bedeutet, von einer rein visuellen Modellierung zu einer datengestützten Modellierung überzugehen, bei der jede Entwurfsentscheidung durch sofort verfügbare technische Informationen unterstützt wird.

Import und Export von BIM-Daten unter Verwendung der Property Sets von Excel

Die Integration zwischen dem BIM-Modell und Tabellenkalkulationen stellt die fortschrittlichste Lösung für die Verwaltung großer Datenmengen dar, da sie es ermöglicht, die Eigenschaften der Objekte wie Zeilen einer Datenbank außerhalb der Modellierungsumgebung zu behandeln.

Die Brücke zwischen Modellierung und Tabellenkalkulation

Die Verwendung von Excel zur Verwaltung der Property Sets ist kein einfaches „Kopieren und Einfügen“, sondern ein echter bidirektionaler Synchronisationsprozess. Dieser Ansatz ist in verschiedenen Phasen entscheidend:

• Massive Datenbefüllung – Stellen Sie sich vor, Sie müssen die technischen Eigenschaften (Wärmedurchgangskoeffizient, Feuerwiderstand, Hersteller) für Hunderte von Fenstern oder Trennwänden eingeben. Durch den Export der Objektliste nach Excel können Sie die Felder schnell ausfüllen, indem Sie die typischen Zieh- und Filterfunktionen der Tabellenkalkulation nutzen, um dann alles mit einem Klick wieder ins Modell zu importieren;
• Zusammenarbeit mit Nicht-BIM-Fachleuten – Oft verwenden diejenigen, die die technischen Informationen besitzen (Lieferanten, Akustik-Spezialisten, Einkaufsleiter), keine BIM-Authoring-Software. Ihnen eine vorstrukturierte Excel-Datei zur Verfügung zu stellen, ermöglicht es, zertifizierte Daten zu sammeln, die ohne degradierende Zwischenschritte ins Modell eingehen;
• Validierung und Qualitätskontrolle – Der Export der Daten nach Excel ermöglicht schnelle Kreuzprüfungen (Rule Checking), um sicherzustellen, dass keine leeren Felder oder Werte außerhalb des Rahmens vorhanden sind, und gewährleistet eine strenge informative Modellprüfung vor der Übergabe der IFC-Datei.

Dynamische Synchronisierung und Parameter-Mapping

Die wahre technische Herausforderung liegt im korrekten Mapping. Jede Zeile der Excel-Tabelle muss eindeutig mit dem Objekt im Modell über seine GUID (Global Unique Identifier) verknüpft sein. Eine fortschrittliche Software muss in der Lage sein, diese Übereinstimmung zu erkennen und nur die geänderten Parameter zu aktualisieren, ohne die Geometrie oder die Struktur des Projekts zu verändern.

Diese Methode verwandelt die Excel-Datei in eine Art externes „Dashboard“, wo die Verwaltung der Wartung oder die Aktualisierung der Kosten zu einem reibungslosen und redundanzfreien Vorgang wird. Es geht nicht nur um Geschwindigkeit, sondern auch um die Gewährleistung der Datenintegrität über den gesamten Lebenszyklus des Projekts.

Import und Export der Eigenschaften

Haben Sie die Notwendigkeit, neue Eigenschaften zu den Objekten Ihres Projekts hinzuzufügen? Möchten Sie beispielsweise PSet hinzufügen (Property Set – Eigenschaftsgruppen für IFC-Objekte) für das IFC-Modell, das Sie aus Edificius exportieren werden? Jetzt können Sie die Eigenschaften aus einer Excel-Datei importieren und sie direkt dem Objekt Ihres Projekts zuweisen, oder Sie können die Eigenschaften, die Sie dem Modell zugewiesen haben, im Excel-Format exportieren und sie für Ihre zukünftigen Projekte wiederverwenden.

Im Toolbox “Eigenschaften„, auf der rechten Seite des Bildschirms der Software, im Abschnitt “Objekteigenschaften“, wurde die Funktion „Eigenschaften aus einer Excel-Datei laden“ und „Eigenschaften in einer Excel-Datei speichern“ hinzugefügt. Auf diese Weise können Sie eine Reihe zusätzlicher Informationen und Eigenschaften definieren, die sich auf spezifische Merkmale des Objekts beziehen (Masse, Temperatur, Wärmedurchgangskoeffizient, Druck und vieles mehr) und sie im Excel-Format exportieren oder umgekehrt, Eigenschaften importieren.

Um zu verstehen, wie man mit der Software arbeitet, lassen Sie uns gemeinsam ein praktisches Beispiel betrachten.

Wenn Sie die Eigenschaften aus einer Excel-Datei importieren möchten:

• Öffnen Sie die EDF-Datei Ihres Projekts
• Wählen Sie ein Objekt aus (zum Beispiel eine Wand)
• In „Objekteigenschaften„, im Eigenschaften-Toolbox, klicken Sie auf die drei Punkte, um die Eigenschaften zu bearbeiten
• Klicken Sie auf das Ordnersymbol „Laden Sie die Eigenschaften aus einer Excel-Datei“, im Dialogfenster, das sich öffnet
• Laden Sie die Excel-Datei mit den Eigenschaften, die dem Objekt zugewiesen werden sollen
• Klicken Sie auf das grüne Häkchen, um die Änderung zu bestätigen.

Eigenschaften aus Excel-Dateien in Edificius importieren

Wenn Sie die Eigenschaften im Excel-Format exportieren möchten:

• öffnen Sie die EDF-Datei Ihres Projekts
• wählen Sie ein Objekt aus (zum Beispiel eine Wand)
• in „Objekteigenschaften„, im Eigenschaften-Toolbox, klicken Sie auf die drei Punkte, um die Eigenschaften zu bearbeiten
• klicken Sie auf das Ordnersymbol „Eigenschaften in einer Excel-Datei speichern„, im sich öffnenden Dialogfenster
• wählen Sie aus, wo Sie die Excel-Datei mit den Eigenschaften des ausgewählten Objekts speichern möchten.

Alle diese Informationen, zusammen mit den spezifischen Informationen des Objekts, können auch über die IFC-Datei geteilt werden.

Wenn Sie tatsächlich neue Eigenschaften zu den Objekten hinzufügen und das Projekt im IFC-Format exportieren, können Sie die hinzugefügten Eigenschaften auch lesen, indem Sie die IFC-Datei mit einem einfachen Viewer öffnen.

So können Sie die hinzugefügten Eigenschaften auch im IFC-Format überprüfen:

• exportieren Sie das Projekt im IFC-Format
• laden Sie es hoch und visualisieren Sie es auf usBIM
• wählen Sie das Objekt aus, dem Sie die Eigenschaften hinzugefügt haben
• lesen Sie die Eigenschaften im Toolbox auf der rechten Seite.

Der Import aus dem Excel-Format in die Objekteigenschaften setzt voraus, dass die Daten innerhalb des Blattes die gleiche Struktur haben, die durch den Export erzielt wird.

Video, das zeigt, wie man die Eigenschaften eines Objekts im Excel-Format exportiert/importiert

So verwenden Sie die Funktionen „Export und Import der Eigenschaften eines Objekts im Excel-Format“.

FAQ zum Import/Export der Eigenschaften

Wie lassen sich die Eigenschaften von BIM-Objekten effizient verwalten?

Im BIM-Umfeld stellt die geometrische Komponente lediglich die Spitze des Eisbergs dar. Der eigentliche Mehrwert liegt in der „Information“, also im komplexen Ökosystem aus Eigenschaften und Attributen, das ein einfaches 3D-Volumen in eine intelligente digitale Komponente verwandelt. Die effiziente Verwaltung dieser Eigenschaften ist nicht nur eine Frage der dokumentarischen Ordnung, sondern eine grundlegende Voraussetzung, um Interoperabilität und Genauigkeit bei der Mengenermittlung, bei energetischen Analysen, im zukünftigen Facility Management (FM) und in vielen weiteren Anwendungsbereichen sicherzustellen.

Ein effizienter Ansatz sieht die Zentralisierung und Standardisierung der Daten durch Parameter-Mapping, Projektvorlagen und die Verwaltung von Property Sets (Pset) vor, ergänzt durch Automatisierung und Synchronisierung, um Redundanzen und Inkonsistenzen zu vermeiden.

Wie funktioniert der Import und Export von BIM-Daten unter Verwendung der Property Sets von Excel?

Die Integration zwischen dem BIM-Modell und Tabellenkalkulationen stellt die fortschrittlichste Lösung für die Verwaltung großer Datenmengen dar, da sie es ermöglicht, die Eigenschaften der Objekte wie Datenbankzeilen außerhalb der Modellierungsumgebung zu behandeln. Der Einsatz von Excel zur Verwaltung von Property Sets ist ein echter bidirektionaler Synchronisationsprozess, der für die massenhafte Datenbefüllung, die Zusammenarbeit mit Nicht-BIM-Fachbeteiligten sowie für Validierung und Qualitätssicherung (Model Checking) von zentraler Bedeutung ist.

Die technische Herausforderung liegt in der korrekten Zuordnung über die GUID (Global Unique Identifier), die die Excel-Datei in ein externes „Kontrollpanel“ verwandelt, um beispielsweise Wartungs- oder Kostendaten zu verwalten, ohne die Projektgeometrie zu verändern.
