Cómo crear archivos IFC
Así es cómo se crean archivos IFC de forma fácil y rápida gracias a un software de diseño arquitectónico 3D/BIM
¿Quieres saber cómo crear archivos IFC?
En este artículo te explico cómo hacerlo con un software de diseño arquitectónico 3D y te proporciono un breve vídeo que te muestra todos los pasos a seguir.
Índice
¿Por qué el IFC es el estándar openBIM para la interoperabilidad?
Cuando se habla de interoperabilidad en el contexto BIM/AEC, el IFC (Industry Foundation Classes) emerge como el pilar sobre el que se basa el enfoque openBIM. Aquí están las razones técnicas, prácticas y estratégicas que lo convierten en el estándar de referencia.
Formato abierto, neutro y no propietario
El IFC está diseñado para no estar ligado a un software propietario ni controlado por un único proveedor, sino que es gestionado por buildingSMART International, que define y actualiza el esquema IFC de manera consensuada.
Dado que es un formato abierto y documentado, cualquier persona (productores de software, desarrolladores, operadores) puede implementar la lectura y escritura IFC, favoreciendo la libertad de elección del software y reduciendo las limitaciones relacionadas con los formatos propietarios.
La adopción de un formato abierto también garantiza la perennidad de los datos: con el tiempo, incluso si un cierto software se vuelve obsoleto, los datos IFC permanecen accesibles e interpretables.
Estándar internacional (ISO 16739)
El IFC es formalmente un estándar ISO con la sigla ISO 16739-1 (adoptado en 2018) que define el esquema de datos para la compartición de información en la industria de la construcción y la gestión del patrimonio edificado.
La última versión oficialmente distribuida es el IFC 4.3 y ha sido aprobada como evolución del estándar, reforzando el papel del IFC como base de la interoperabilidad a nivel internacional.
La adopción como estándar ISO otorga al IFC una legitimación formal y facilita la integración en los contratos, en las directrices públicas y en los requisitos normativos.

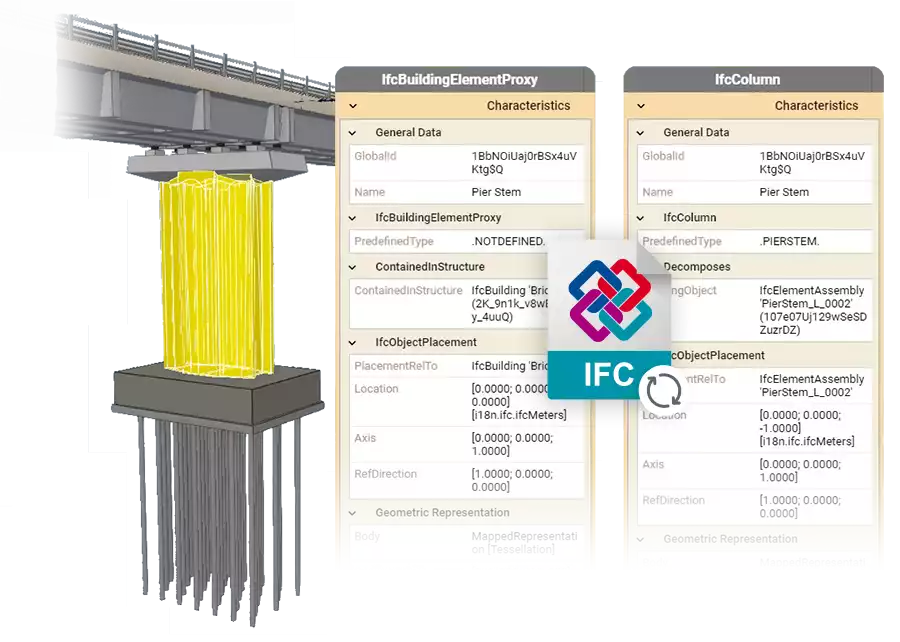

Preservación de la integridad y completitud de los datos
El IFC no se limita a transmitir la geometría (muros, losas, aperturas) sino que también incluye datos no geométricos: propiedades, materiales, relaciones espaciales, costos, características de rendimiento, etc.
El esquema IFC está estructurado en clases, relaciones y propiedades que permiten representar de manera coherente la semántica del modelo: no solo “formas” sino también “qué representan”, cómo están conectadas y qué atributos poseen.
Cuando un modelo BIM es exportado a IFC, el objetivo es que la información se transfiera de un software a otro sin pérdida significativa de contenido (o con pérdidas conocidas y aceptables). Esto es fundamental para una efectiva interoperabilidad.
Colaboración multidisciplinaria y multietapa
El IFC está pensado para cubrir diversas disciplinas (arquitectura, estructuras, instalaciones, energía, gestión de instalaciones) y fases del ciclo de vida (diseño, construcción, gestión).
Gracias a la interoperabilidad, equipos que trabajan con software diferentes (por ejemplo, Edificius, Revit Structure, Archicad, etc.) pueden intercambiar modelos y datos a través de IFC, permitiendo la federación y coordinación del modelo global.
El enfoque openBIM prevé que cada actor permanezca libre de utilizar su herramienta preferida, siempre que soporte los estándares abiertos (IFC, BCF, etc.). El IFC actúa como “lengua común” en el ecosistema BIM.
Habilitación del enfoque openBIM
El openBIM es una filosofía que privilegia la transparencia, la interoperabilidad, la independencia de proveedores: el IFC es su eje fundamental.
Al adoptar el IFC, se superan los límites impuestos por los ecosistemas “cerrados” de los software propietarios, que a menudo impiden intercambios completos de información o “bloqueos” de dependencia.
El modelo openBIM con IFC favorece la cooperación abierta entre las partes interesadas (arquitectos, ingenieros, contratistas, gerentes de instalaciones), incluso si cada uno utiliza herramientas diferentes: la comunicación se realiza a través de un estándar compartido.
Limitaciones, desafíos y aspectos prácticos
A pesar de ser el elemento central de la interoperabilidad, el IFC no está exento de desafíos:
No todos los software soportan completamente todas las clases o todas las propiedades del esquema: algunas funcionalidades pueden ser “recortadas” o “interpretadas de manera diferente”.
Pueden ocurrir discrepancias semánticas: el mismo “objeto” puede ser modelado con enfoques ligeramente diferentes en los software de origen, generando problemas de mapeo durante la exportación/importación.
La implementación del IFC debe a menudo hacer uso de MVD (Model View Definitions), que definen subconjuntos del esquema IFC para ámbitos específicos (ej. “Coordination View”, “Structural View”, “FM View”), para que la exportación/importación no se vuelva excesivamente compleja.
La calidad de la exportación importa: un IFC bien construido (con atención a “excluir datos superfluos”, manteniendo relaciones correctas, nombres coherentes) facilita la interoperabilidad; por el contrario, un IFC “crudo” puede introducir errores o ambigüedades.

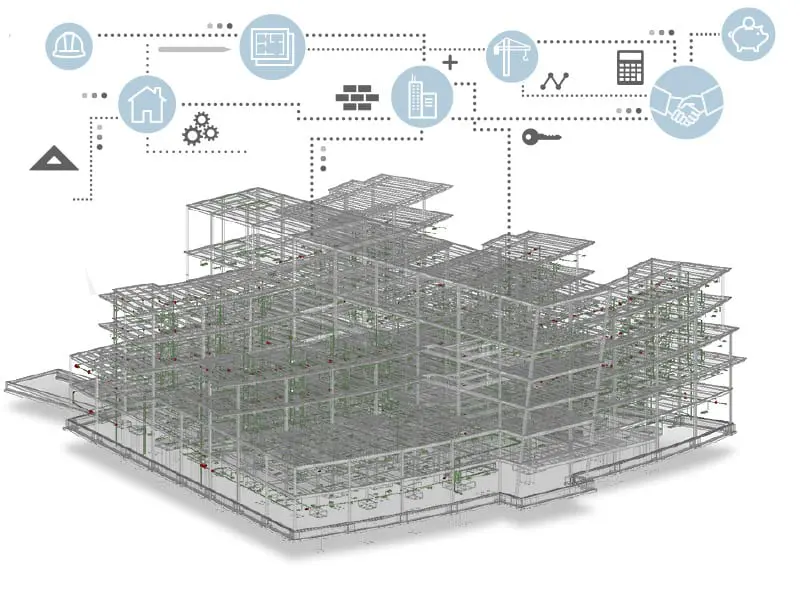

IFC rol estándar

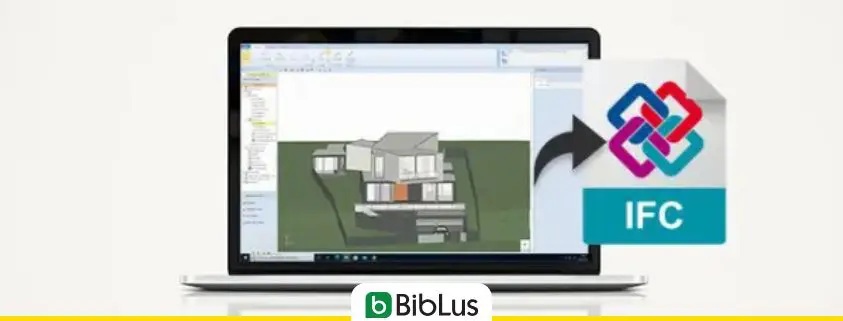

¿Cómo crear un archivo IFC paso a paso?
Para crear un archivo IFC es necesario primero realizar el modelo 3D del proyecto con un software BIM authoring como Edificius y luego exportarlo en IFC utilizando las funciones específicas del software utilizado.
Ahora te explico en detalle cómo hacerlo.
Creación del modelo 3D con software BIM
La creación de un modelo 3D BIM sigue una serie de pasos lógicos que permiten pasar de la idea del proyecto a un modelo informativo completo y compartible.
Aquí están los pasos principales a seguir:
Configuración del proyecto
- Define las unidades de medida, los niveles (plantas, cotas) y las rejillas de referencia.
- Establece las reglas de trabajo (plantilla, bibliotecas, estándares gráficos) según las necesidades del proyecto.
Creación de la estructura espacial
- Inserta los principales elementos estructurales del modelo: cimientos, muros, losas, pilares, vigas.
- Construye la volumetría general del edificio, respetando las cotas y las relaciones entre los elementos.
Inserción de los elementos arquitectónicos y de instalaciones
- Agrega puertas, ventanas, escaleras, cubiertas y mobiliario.
- Integra los sistemas estructurales y de instalaciones (MEP), creando un modelo multidisciplinario.
Asignación de la información
- Asocia a cada objeto los datos informativos: materiales, prestaciones, productor, código, costo, etc.
- Estos datos hacen que el modelo no solo sea geométrico, sino también informativo y analítico.
Exportación IFC: los 5 pasos fundamentales
Para seguir conmigo todos los pasos, te recomiendo que descargues gratuitamente la versión de prueba del software.
Para crear un archivo IFC puedes seguir estos 5 sencillos pasos:
- realiza el modelo 3D con el software de authoring BIM
- desde la barra del menú elige
Archivo - haz clic en
Exportaciones>Formato IFC - define las configuraciones para la exportación
- haz clic en OK para guardar el archivo IFC en tu pc.
Puedes seguir las mismas indicaciones también para exportar el archivo IFC con:
En pocos pasos has obtenido el archivo IFC de tu modelo y ya estás listo para colaborar con tu equipo y transferir geometrías e información del proyecto.
Puedes abrir el archivo con cualquier software de authoring BIM o visualizarlo en línea y verificar todas las propiedades de los objetos utilizando un común visor BIM, dondequiera que te encuentres y desde cualquier dispositivo (pc, tablet, smartphone).
Exportación de archivos IFC 4
Entre las diferentes configuraciones disponibles para exportar un archivo IFC también es posible elegir entre las versiones IFC 2×3 y la IFC 4.
Si quieres saber más sobre este tema, te recomiendo que leas el artículo: «IFC Coordination View«.
En conclusión, la versión 4 del esquema IFC presenta varias novedades en comparación con la anterior IFC 2×3. Las más interesantes son:
- la inclusión de nuevas clases, con el consiguiente aumento de la información
- la identificación de 2 nuevos MVD (Model View Definition):
- Reference View
- Design Transfer View.
Versiones IFC y diferencias principales
Panorama histórico y nomenclatura
El esquema IFC se ha desarrollado a lo largo de los años a través de un sistema de versionado estructurado, indicado con la secuencia Major.Minor.Addendum.Corrigendum:
- las versiones “Major” introducen cambios relevantes que pueden afectar la compatibilidad;
- las versiones “Minor” añaden funcionalidades manteniendo la compatibilidad con el esquema base;
- las “Addendum” mejoran características ya existentes sin introducir modificaciones incompatibles;
- los “Corrigendum” se ocupan principalmente de correcciones documentales o deprecaciones.
La historia del IFC comienza con las primeras versiones 1.x y 2.0, pasando por las consolidadas IFC2x3, hasta las más recientes IFC4 y IFC4.3, que representan el estado del arte en términos de interoperabilidad y capacidades semánticas de los modelos BIM.
Evolución del estándar IFC
IFC2x3 — el “clásico consolidado”
IFC2x3, introducido a principios de los años 2000 y estabilizado alrededor de 2005, ha sido durante mucho tiempo el formato de intercambio principal en el sector de la construcción. Esta versión es muy valorada por su fiabilidad y por el amplio soporte ofrecido por los software BIM existentes. Sin embargo, en comparación con las evoluciones posteriores presenta algunas limitaciones: las clases disponibles son más limitadas, las capacidades de modelado geométrico son relativamente simples y el soporte a disciplinas complejas o infraestructurales es reducido. IFC2x3 sigue siendo indicado, por lo tanto, principalmente para flujos de trabajo consolidados en el sector de la construcción tradicional, donde la simplicidad y la compatibilidad representan una ventaja.
IFC4 y sus Addendum
IFC4, publicado por buildingSMART en 2013 y adoptado como estándar ISO, ha introducido mejoras significativas en comparación con IFC2x3. Esta versión permite representar geometrías más complejas y gestionar de manera más precisa información no geométrica, como propiedades, materiales, relaciones y datos de análisis. En comparación con la versión anterior, IFC4 permite una gestión más efectiva de instalaciones, estructuras y geolocalización, e introduce herramientas avanzadas para la gestión de los Property Set y de los diccionarios de datos multilingües. Los Addendum posteriores han enriquecido aún más el esquema, añadiendo capacidades de forma incremental sin comprometer la compatibilidad, haciéndolo adecuado para flujos BIM modernos y complejos.
IFC4.3: la evolución para las infraestructuras
IFC4.3, publicada como actualización oficial de IFC4, representa la evolución más reciente del estándar y extiende la aplicación también a las infraestructuras lineales, como carreteras, ferrocarriles, puentes, túneles y puertos. Esta versión introduce nuevos conceptos, como los Alignments para representar objetos a lo largo de ejes con desplazamientos y curvas, y una estructura de “containment” que generaliza el concepto de edificio para incluir diferentes tipos de facility. Las clases dedicadas a las infraestructuras, como IfcBridge, IfcRoad o IfcRailway, permiten un modelado semántico avanzado y específico para este tipo de obras. Aunque IFC4.3 mantiene compatibilidad con las versiones anteriores, la implementación completa en los software aún no es universal, por lo que se requiere atención en la gestión de los flujos de trabajo que involucran esta versión.
MVD: Reference View y Design Transfer View
La Reference View es definida por buildingSMART como una vista que representa geometrías y relaciones simplificadas de un modelo. Esta vista nace con el propósito de permitir la coordinación entre varias disciplinas de un proyecto, como el arquitectónico, estructural y de instalaciones.
La diferencia que existe entre esta MVD y la Coordination View 2.0 radica en la versión del esquema IFC a la que hacen referencia (la primera al esquema IFC 4 y la segunda al esquema IFC 2×3) y, por lo tanto, en la información de la que se extrae.
logotipo de IFC 4
La Design Transfer View es una vista que tiene la función de representar geometrías y relaciones de elementos constructivos y ambientes de manera más detallada respecto a la Reference View. Esto permite tener un modelo con mucha más información, transferible de una herramienta a otra y apto para modificaciones.
¿Cómo abrir y validar un archivo IFC?
El IFC es un estándar potente para el intercambio de modelos BIM, pero para aprovechar al máximo su potencial es fundamental saber cómo abrir correctamente un archivo y verificar su calidad. La validación de los datos y la correcta visualización son pasos cruciales para garantizar la integridad del modelo, facilitar la colaboración entre equipos diferentes y prevenir errores en las fases posteriores de diseño, análisis y construcción.
Visualizar un IFC con un visor BIM gratuito
Una de las formas más simples de abrir un archivo IFC es utilizar un visor BIM gratuito, herramientas diseñadas para permitir la navegación, la inspección y el análisis del modelo sin requerir software propietario complejo. Estos visualizadores permiten explorar las geometrías, aislar componentes específicas, navegar entre niveles y estructuras, y obtener información básica sobre los objetos, como tipo, dimensiones y materiales. También soportan funciones de medición, búsqueda de objetos y filtros por categorías o propiedades. El uso de un visor gratuito es particularmente útil en las fases preliminares de verificación o cuando se trabaja con partes interesadas que no tienen acceso a software BIM completos.
Controlar la calidad y las propiedades de los objetos
Abrir un IFC es solo el primer paso: es igualmente importante verificar la calidad de los datos y las propiedades de los objetos. La validación consiste en comprobar que cada elemento del modelo esté correctamente definido y asociado a clases, propiedades y relaciones coherentes. Algunas herramientas avanzadas permiten identificar objetos faltantes, propiedades no valoradas, geometrías incoherentes o duplicaciones. La verificación de las propiedades de los objetos permite asegurarse de que materiales, costos, parámetros estructurales e información de instalaciones estén correctamente ingresados y sean legibles por otros software BIM. Este control es fundamental para mantener la interoperabilidad y la coherencia a lo largo de todo el ciclo de vida del proyecto, evitando errores en la fase de análisis, coordinación o gestión de datos.
¿Por qué crear un archivo IFC mejora la colaboración?
Crear un archivo IFC no significa solo exportar un modelo BIM desde un software propietario: significa habilitar un flujo de trabajo realmente colaborativo y garantizar que toda la información del proyecto sea accesible, comprensible y utilizable por todos los equipos involucrados. El IFC, siendo un estándar abierto y neutral, elimina las barreras tecnológicas y facilita el intercambio de datos entre software diferentes, haciendo que la colaboración sea más eficiente y transparente.
Interoperabilidad e intercambio de datos sin lock-in de software
Una de las principales ventajas de crear un archivo IFC es la posibilidad de asegurar interoperabilidad entre aplicaciones diferentes. Gracias a este formato abierto, los usuarios no están atados a un solo software o a un ecosistema propietario (“vendor lock-in”), sino que pueden elegir las herramientas más adecuadas a sus necesidades. Esto permite transferir geometrías, propiedades y relaciones entre diferentes programas sin pérdida de datos significativos, garantizando que toda la información del proyecto permanezca íntegra y legible. En la práctica, un archivo IFC actúa como una “lengua común” entre equipos y disciplinas diferentes, facilitando la coordinación y reduciendo el riesgo de errores debido a incompatibilidades entre software.
Colaboración entre arquitectura, estructuras e instalaciones
La creación de un archivo IFC también permite una colaboración multidisciplinaria más efectiva. Arquitectos, ingenieros estructurales y diseñadores de instalaciones pueden trabajar en el mismo modelo compartido, actualizando e intercambiando información en tiempo real o casi, sin tener que recurrir a procedimientos complejos de traducción manual de datos. Las relaciones entre elementos arquitectónicos, estructurales y de instalaciones permanecen coherentes, permitiendo coordinar mejor las interferencias, detección de conflictos y análisis integrados. Este enfoque reduce significativamente los conflictos entre disciplinas y acelera el proceso de toma de decisiones, llevando a proyectos más eficientes y fiables.
FAQ sobre la creación de un archivo IFC
¿Por qué el IFC es el estándar openBIM para la interoperabilidad?
El IFC es el estándar openBIM para la interoperabilidad porque es un formato abierto, neutral y no propietario, gestionado por buildingSMART International. Permite transferir datos geométricos y no geométricos entre diferentes software sin pérdida de información, garantizando la colaboración multidisciplinaria y multietapa a lo largo de todo el ciclo de vida del proyecto. Siendo un estándar ISO 16739, es reconocido a nivel internacional y apoya el enfoque openBIM, superando las limitaciones de los software propietarios.
¿Cómo crear un archivo IFC?
Para crear un archivo IFC es necesario realizar el modelo 3D con un software BIM authoring como Edificius, Archicad o Revit y luego exportarlo en formato IFC a través de las funciones específicas del software. Los pasos principales incluyen: configuración del proyecto, creación de la estructura espacial, inserción de elementos arquitectónicos y de instalaciones, asignación de información (materiales, propiedades, costos) y finalmente exportación en formato IFC, eligiendo la versión deseada (IFC 2×3 o IFC 4).
¿Cuáles son las principales versiones IFC y sus diferencias?
Las principales versiones IFC son IFC2x3, IFC4 e IFC4.3. IFC2x3 es el formato consolidado, fiable, pero con capacidades geométricas y semánticas limitadas. IFC4 ha introducido geometrías más complejas, gestión avanzada de propiedades, materiales y relaciones, y soporte para diferentes disciplinas. IFC4.3 es la evolución más reciente, pensada también para infraestructuras lineales como carreteras y puentes, con nuevas clases y conceptos avanzados como los alignments y la estructura de containment, manteniendo la compatibilidad con las versiones anteriores.
¿Cómo abrir y visualizar un archivo IFC?
Un archivo IFC puede ser abierto y visualizado utilizando un visor BIM gratuito como BIMcollab ZOOM, Solibri Anywhere o Tekla BIMsight. Estas herramientas permiten navegar por el modelo, aislar componentes, medir elementos, aplicar filtros por categorías y propiedades, y analizar geometrías y relaciones sin necesidad de software propietario complejo.
¿Cómo controlar la calidad y las propiedades de los objetos en un IFC?
La validación de un archivo IFC consiste en verificar que cada objeto esté correctamente definido y asociado a clases, propiedades y relaciones coherentes. Se controlan objetos faltantes, propiedades no valoradas, geometrías incoherentes o duplicaciones. Esto garantiza que materiales, costos, parámetros estructurales e información de instalaciones sean correctamente legibles por otros software BIM, preservando la interoperabilidad y la coherencia a lo largo de todo el ciclo de vida del proyecto.
¿Por qué crear un archivo IFC mejora la colaboración?
Crear un archivo IFC mejora la colaboración porque permite el intercambio de información entre software diferentes sin lock-in propietario. El IFC actúa como una lengua común entre equipos y disciplinas diferentes, facilitando la coordinación. También permite una colaboración multidisciplinaria más efectiva entre arquitectura, estructuras e instalaciones, manteniendo las relaciones entre elementos coherentes, reduciendo conflictos y acelerando el proceso de toma de decisiones.
