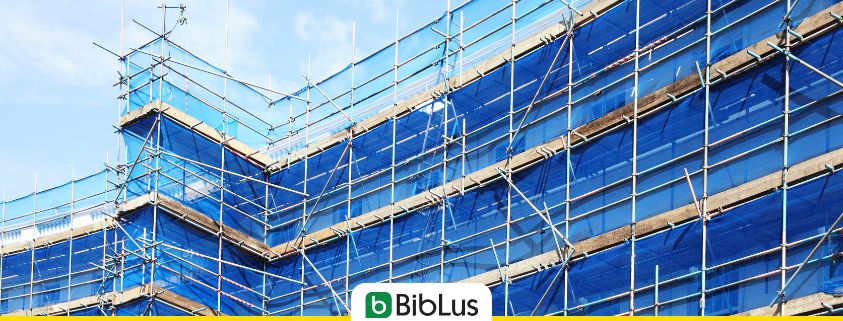

Diseño de andamios: todo sobre tipos y soluciones innovadoras

Diseño de andamios: ¿Cómo se hace? ¿Cuáles son los tipos disponibles? ¿Cómo elegirlos? Aquí está la guía técnica que te ayuda paso a paso


Los andamios existen desde hace mucho tiempo, quizás desde que el hombre comenzó a construir en altura. Desde entonces, estas estructuras han contribuido a la posibilidad de expresión en la arquitectura de diferentes generaciones.

Antes de la innovación representada por la introducción de tubos de metal en los primeros años del 1900, los andamios solían recurrir ampliamente a ramas, tablas de madera o bambú, conectados con cuerdas, clavos y juegos articulados de ensamblaje. Estos sistemas rudimentarios, aunque efectivos, requerían una habilidad artesanal considerable en su construcción.

En este artículo descubriremos los diferentes tipos de andamios, las soluciones más innovadoras y todos los beneficios relacionados con el uso de software específicos para el diseño de andamios, con todos los aspectos relacionados con la seguridad, la documentación prevista para el montaje, uso y desmontaje, y las verificaciones técnicas.

Diseño de un andamio realizado con CerTus-PN

Diseño de un andamio realizado con CerTus SCAFFOLDING

¿Qué son los andamios?

El andamio, también conocido como andamiaje, es un componente fundamental en el ámbito de la construcción, representando una estructura reticular temporal con plataformas. Su importancia es crucial en cualquier contexto donde se realicen trabajos en altura, definidos como actividades llevadas a cabo a una altura superior a 2 metros. El principal propósito del andamio es prevenir la caída de personas y materiales desde lo alto, garantizando un ambiente de trabajo seguro y eficiente.

La estructura del andamio puede estar hecha de una variedad de materiales, incluyendo madera, aluminio y acero, según las necesidades específicas del proyecto. Colocado alrededor del edificio, el andamio desempeña un papel crucial en el soporte para la colocación de materiales y facilita el acceso de los trabajadores a las diferentes partes de la estructura. Su versatilidad y adaptabilidad lo convierten en una herramienta indispensable para optimizar el progreso de los trabajos de construcción.

La seguridad juega un papel importante en el uso de andamios, y su instalación requiere habilidades especializadas. Es esencial que el proceso de montaje sea supervisado por profesionales capaces de garantizar una implementación impecable, siguiendo el proyecto proporcionado por un técnico calificado. Este enfoque no solo asegura el correcto funcionamiento del andamio, sino que sobre todo protege la seguridad de los trabajadores que operan en él. Todo esto debe ser previsto ya en la fase de proyecto y detallado con un diseño del andamio para limitar al máximo los riesgos.

Diseño de andamios

El diseño del andamio se refiere a la realización de planos técnicos y planes de diseño para las estructuras de soporte utilizadas en las construcciones. Para obtener un resultado óptimo, es importante considerar los siguientes aspectos:

  • Propósito: El diseño del andamio es fundamental para garantizar la seguridad y estabilidad de los andamios durante los trabajos de construcción o mantenimiento.
  • Componentes: Estos diseños suelen incluir detalles de los componentes del andamio, como marcos, diagonales, plataformas y sus conexiones, proporcionando una visión completa del diseño del andamio.
  • Regulaciones: Se requieren diseños o planos ejecutivos para los proyectos de andamios. Estos deben ser elaborados por un técnico calificado y es una parte esencial para garantizar el cumplimiento de las regulaciones de seguridad.
  • Software: Existen herramientas software especializadas que facilitan la creación de diseños de andamios, cálculos y la preparación de documentos esenciales para el cumplimiento de la seguridad.
  • Proyecciones: El diseño del andamio debe incluir proyecciones que muestren cómo se montará el andamio en obra, tanto en planos de plantas como de alzados. En caso de construcción del modelo BIM del andamio, todos los planos 2D del diseño pueden obtenerse del modelo 3D.
  • Servicios Profesionales: Muchas empresas ofrecen servicios relacionados con el diseño de andamios y pueden proporcionar planos y cálculos para los andamios para garantizar la seguridad y el cumplimiento normativo.

¿Cuál es la distinción entre la planificación y el diseño de andamios?

La diferencia fundamental es que el diseño del andamio es siempre obligatorio y es responsabilidad del Jefe de Obra realizarlo, mientras que la planificación está a cargo de un ingeniero o arquitecto acreditado.

¿En qué situación se requiere la realización del proyecto para el andamio?

La necesidad de realizar estos documentos existe en cada obra donde se utilice un andamio para llevar a cabo los trabajos. La responsabilidad de su elaboración recae en el empleador, quien debe evaluar cuidadosamente la complejidad del andamio utilizado y considerar las condiciones de seguridad.

Diseño de andamios: Contenidos y finalidades del diseño ejecutivo

El diseño ejecutivo de los andamios representa un elemento crucial para garantizar la seguridad y la correcta ejecución de las operaciones de construcción. Este documento, generalmente preparado por un ingeniero o arquitecto acreditado, desempeña un papel fundamental en asegurar el cumplimiento del andamio con las regulaciones vigentes. Su importancia es evidente tanto en los casos en que se requiere un proyecto completo, como para los andamios de más de 20 metros de altura o aquellos para los cuales no están disponibles configuraciones estructurales específicas, como cuando se trata de andamios que se encuentran en los esquemas tipo exentos del proyecto.

En presencia de un proyecto, el diseño ejecutivo debe ser firmado por el ingeniero o arquitecto encargado y debe contener todos los elementos necesarios para definir el andamio en términos de cargas, solicitaciones y detalles ejecutivos. Por el contrario, cuando no se requiere un proyecto, el diseño ejecutivo debe incluir al menos información crucial como las sobrecargas máximas por metro cuadrado de plataforma y la indicación de los apoyos y anclajes.

El documento gráfico debe respetar las convenciones gráficas estándar y debe representarse a una escala adecuada, garantizando una comprensión completa de la configuración del andamio. Partes como plantas, alzados y secciones deben representarse claramente, resaltando tanto las partes seccionadas como las proyectadas. La cotización es un aspecto esencial del diseño, que proporciona información detallada sobre las dimensiones del objeto representado.

El uso de la tecnología BIM (Building Information Model) puede simplificar considerablemente la preparación del diseño ejecutivo, permitiendo la creación de modelos tridimensionales detallados y la generación automática de documentos relacionados, y el cálculo de resistencia y estabilidad, si es necesario. Además, los modernos programas de modelado permiten una visualización 3D completa del andamio, facilitando el control y el diagnóstico de errores.

Tipologías de andamios

La elección de la tipología de andamio representa una decisión crucial, relacionada con varios factores específicos del sitio, de la obra y del espacio disponible. Las principales tipologías de andamios, cada uno con características únicas y aplicaciones específicas, incluyen:

  • andamios de tubos y juntas,
  • andamios de marcos prefabricados,
  • andamios de montantes,
  • andamios de travesaños prefabricados.

Andamios de tubos y juntas

El andamio de tubos y juntas representa una de las soluciones más antiguas, caracterizada por la conexión de tubos a través de abrazaderas, creando una estructura altamente modular y flexible. Su historia arraigada se manifiesta en su amplia versatilidad. Sin embargo, esta se acompaña de varios aspectos críticos.

Este sistema permite la conexión de tubos de varias longitudes, ofreciendo la posibilidad de adaptar la estructura a cualquier fachada o estructura. Su flexibilidad intrínseca lo hace adecuado para una amplia gama de aplicaciones, incluyendo construcción, restauración, industria naval, etc.

Ventajas

  1. Alta flexibilidad: la modularidad del sistema permite una adaptabilidad extraordinaria a varias formas de fachadas o estructuras.
  2. Adaptabilidad dimensional: la posibilidad de conectar tubos de diferentes longitudes permite trabajar en posiciones variables.

Desventajas

  1. Tiempos largos de montaje: el proceso de ensamblaje requiere tiempos prolongados debido a la necesidad de conectar numerosas piezas.
  2. Mano de obra especializada: la instalación requiere personal altamente especializado para garantizar una ejecución correcta.
  3. Costes totales elevados: a pesar de que el coste de adquisición del andamio es inicialmente bajo, el montaje resulta costoso, lo que afecta los gastos totales.

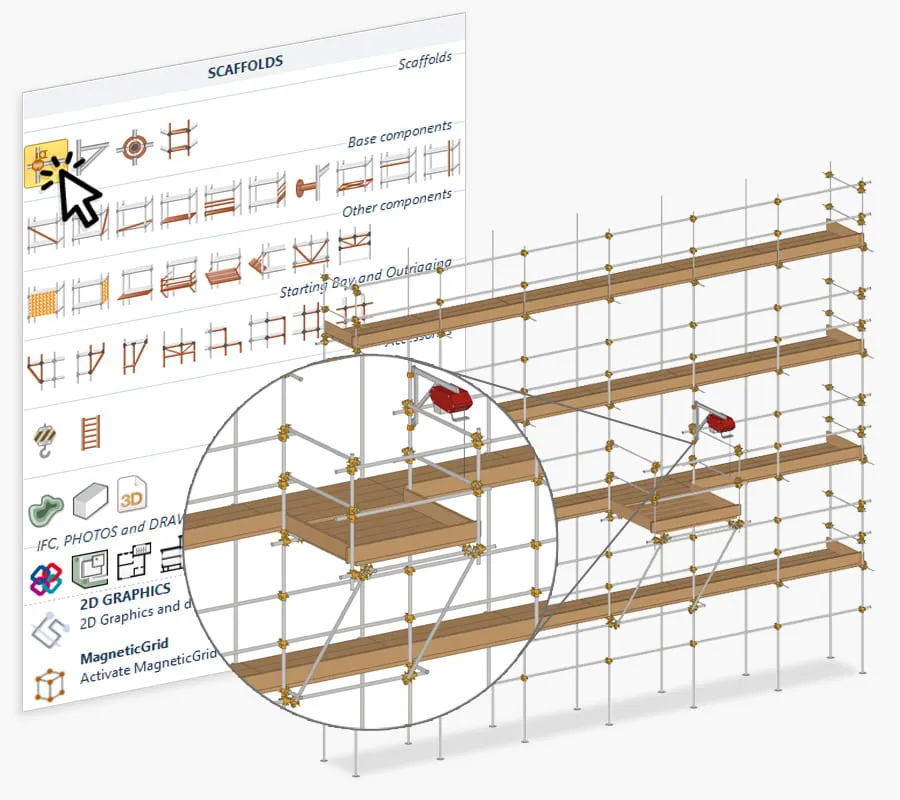

Proyecto de andamio creado con CerTus-PN

Proyecto de andamio creado con CerTus SCAFFOLDING

Andamios de marcos prefabricados

El andamio de marcos prefabricados representa una solución constructiva compuesta por marcos metálicos estándar de altura y profundidad predefinidas, en los que se fijan tablones y barandas. Este sistema es conocido por su rapidez de montaje y costes contenidos, sin embargo, su limitada flexibilidad lo hace más adecuado para estructuras lineales y menos complejas. La integración con piezas de tubo y juntas puede ser necesaria para configuraciones específicas.

El andamio de marcos prefabricados encuentra su uso preferido en renovaciones y construcciones en terrenos regulares y no accidentados. Su estructura predefinida limita la posibilidad de adaptarse a configuraciones irregulares, por lo que a menudo requiere integraciones adicionales mediante tablas de madera o tubos y juntas.

Ventajas

  1. Fácil y rápida instalación: la preparación de los marcos prefabricados permite un montaje rápido, reduciendo significativamente los tiempos de montaje.
  2. Costes contenidos: en comparación con otros tipos de andamios, esta solución ofrece una ventaja económica significativa.

Desventajas

  1. Limitada flexibilidad: la estructura modular con medida fija impide configuraciones infinitas, haciéndola menos adaptable a estructuras irregulares.
  2. Necesidad de integraciones adicionales: para superar limitaciones estructurales, pueden requerirse tablas de madera o tubos adicionales.

Andamios de montantes y travesaños prefabricados (multidireccionales)

El andamio de montantes y travesaños prefabricados, comúnmente conocido como andamio multidireccional, constituye una solución avanzada que combina la flexibilidad del sistema de tubos y juntas con la velocidad de montaje típica de los marcos prefabricados. Este sistema se distingue por su capacidad para adaptarse a superficies irregulares y complejas, lo que lo hace especialmente adecuado para renovaciones complejas y construcciones con fachadas no lineales.

El proceso de ensamblaje de este andamio implica la conexión de tubos metálicos verticales a discos perforados, ofreciendo la flexibilidad necesaria para conectar tubos horizontales y diagonales de diferentes tamaños. Esta configuración lo coloca idealmente a medio camino entre los marcos prefabricados y el sistema de tubos y juntas, combinando sus mejores características.

Ventajas

  1. Flexibilidad y adaptabilidad dimensional: el andamio multidireccional ofrece una alta versatilidad, permitiendo adaptarse fácilmente a varias configuraciones arquitectónicas.
  2. Sencillez y rapidez de montaje: en comparación con otras soluciones, el proceso de ensamblaje es más rápido, lo que contribuye a reducir los tiempos operativos totales.

Desventajas

  1. Costes de adquisición superiores: la innovación y la complejidad de la estructura conllevan costes iniciales más altos en comparación con algunos tipos de andamios.
  2. Requiere mano de obra especializada: el montaje requiere habilidades especializadas, aumentando la dependencia de la mano de obra altamente calificada.
  3. Documentación y autorizaciones: como en cualquier tipo de andamio, se requiere una amplia documentación y autorizaciones para garantizar la seguridad y el cumplimiento normativo.

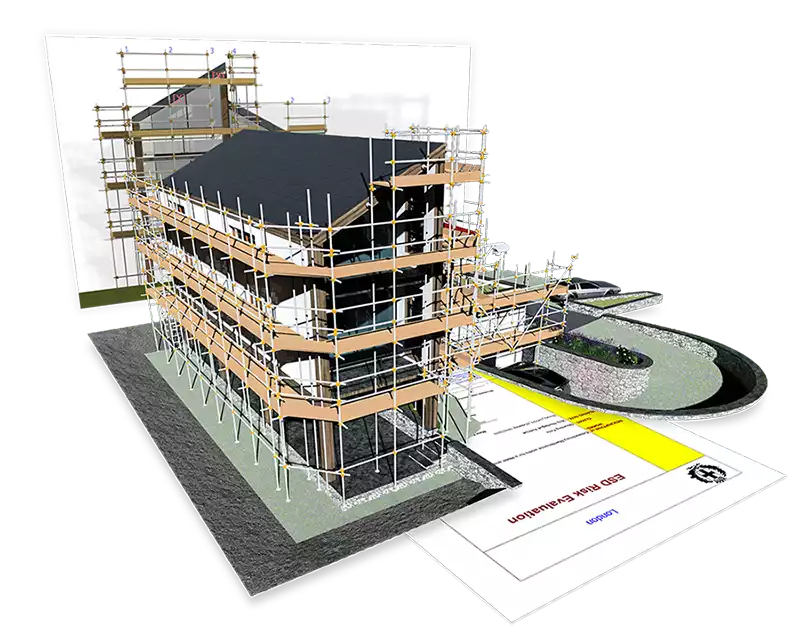

Visualización 3D de un andamio

Visualización 3D de un andamio

Soluciones innovadoras: andamios eléctricos para trabajos verticales

En los contextos de construcción modernos, junto con las tipologías tradicionales de andamios, surgen soluciones innovadoras que revolucionan el concepto de acceso a las superficies verticales. En particular, los andamios eléctricos se distinguen por su movilidad a lo largo de la fachada, ofreciendo soluciones flexibles y versátiles para una amplia gama de aplicaciones. Entre las principales categorías se incluyen los suspendidos por cuerdas, los autoelevadores y las plataformas-grúas aéreas.

Andamio móvil

Esta tipología de andamio está compuesta por grupos de elevación eléctricos conectados a módulos verticales (entramado de columnas) y elementos horizontales (vigas). Su estructura modular permite dimensiones flexibles, con la opción de un solo grupo de elevación (monocolumna) o dos grupos (bipartita) para plataformas más largas. La versatilidad de esta solución permite trabajar en estructuras irregulares, gracias a partes telescópicas y plataformas de trabajo adicionales.

Ventajas

  • Conformidad con las normas europeas, garantizando seguridad y velocidad en el montaje/desmontaje.
  • Transporte seguro de personas y materiales.
  • Control eléctrico para un movimiento sin esfuerzo.
  • Alta precisión en la posición de trabajo.
  • Acceso a alturas considerables con costes de montaje proporcionalmente bajos.

Desventajas

  • No es óptimo para estructuras pequeñas y bajas.
  • Adaptación limitada a formas irregulares.
  • Necesidad de carga/descarga desde camiones para los grupos de elevación.

Andamio suspendido con cuerdas

Estos andamios están compuestos por plataformas modulares sostenidas por cables y accionadas por polipastos eléctricos. Requieren una superficie plana (generalmente en el techo) para la instalación de la estructura de soporte (vigas, contrapesos y fijaciones).

Ventajas

  • Montaje rápido sin anclajes.
  • Peso ligero de la plataforma.
  • Adecuados para alcanzar alturas y estructuras complejas.
  • Solución ideal cuando el montaje desde abajo es difícil.

Desventajas

  • Requieren mano de obra experta.
  • Limitaciones en cargas y trabajos a alta presión.

¿Cómo realizar el diseño de andamios?

Después de haber explicado qué son los andamios y cuáles son las diferentes tipologías, puedes ver un video que te muestra cómo operar fácilmente con un software para diseñar andamios.
