Red de distribución de energía eléctrica: funcionamiento y digitalización

La red eléctrica es una infraestructura crucial de nuestra cotidianidad, aunque a menudo la damos por sentada. Es gracias a este sistema articulado que la energía producida – a menudo a gran distancia de los centros urbanos – llega a nuestros hogares, a las empresas, a los hospitales y a todos los puntos de consumo.

En los últimos años se ha hablado mucho de producción energética, descarbonización y renovables. Pero la red que hace posible la distribución de la energía es igualmente estratégica. Y hoy está viviendo una transformación profunda.

La creciente electrificación de los consumos, la difusión de las fuentes renovables y la necesidad de mayor resiliencia están empujando la red hacia un nuevo modelo: más inteligente, conectada y digitalizada.

En este artículo profundizaremos en:

• cómo funciona la red de distribución de energía eléctrica;
• cuáles son sus elementos clave;
• cómo las tecnologías digitales están revolucionando su gestión.

Para afrontar esta evolución se necesitan herramientas concretas. Entre las herramientas clave de esta transformación se encuentran:

• el Software de Gestión de Instalaciones, que digitalizan todo el ciclo de vida de las instalaciones eléctricas;
• el Software de Gemelo Digital Geoespacial, que crean una réplica digital 3D de la red para monitorear infraestructuras y simular escenarios.

Adoptar estas herramientas significa construir una red eléctrica más eficiente, sostenible y lista para el futuro. Si trabajas en el sector de la energía o de las infraestructuras, es el momento adecuado para aprovechar esta oportunidad.

¿Qué es la red de distribución de energía eléctrica?

La red de distribución de energía eléctrica es el último tramo del recorrido que la energía realiza desde el punto de generación hasta los usuarios finales. Es una infraestructura extensa y ramificada, diseñada para recibir energía de la red de transmisión, reducir su tensión y distribuirla de manera segura a casas, empresas, hospitales e industrias.

Para entender cómo funciona, es útil distinguir entre red de transmisión y red de distribución:

• red de transmisión: transporta grandes cantidades de energía a largas distancias, a tensiones muy elevadas (220–380 kV), conectando las grandes plantas de producción a las subestaciones primarias;
• red de distribución: parte precisamente de las subestaciones primarias. Aquí la energía se transforma de alta a media tensión y, a través de transformaciones adicionales, se lleva a niveles compatibles con el uso doméstico o industrial.

Los tres niveles de la distribución

Desde el punto de vista técnico, la red se divide en:

• Alta tensión (AT): entre 50 kV y 150 kV. Conecta las subestaciones primarias a la red de media tensión. No debe confundirse con la transmisión a muy alta tensión (220–380 kV);
• Media tensión (MT): entre 1.000 y 35.000 V. Llega a áreas urbanas, zonas industriales y subestaciones secundarias;
• Baja tensión (BT): hasta 1.000 V (típicamente 230/400 V). Alimenta viviendas, tiendas y pequeñas empresas.

Una red cada vez más compleja y distribuida

El funcionamiento correcto depende de un conjunto coordinado de elementos: subestaciones, transformadores, líneas eléctricas (aéreas o subterráneas), contadores inteligentes y dispositivos de protección. Lo que hace que su gestión sea más compleja es la creciente distribución de la producción y la difusión de los prosumidores, usuarios que producen y consumen energía.

La red, nacida para gestionar un flujo unidireccional (del productor al consumidor), hoy se encuentra gestionando flujos bidireccionales, más variables y menos predecibles.

Para afrontar estos nuevos desafíos se necesitan herramientas digitales avanzadas. Tecnologías como sensores, plataformas de monitoreo y sistemas inteligentes son fundamentales para garantizar flexibilidad, resiliencia y continuidad del servicio.

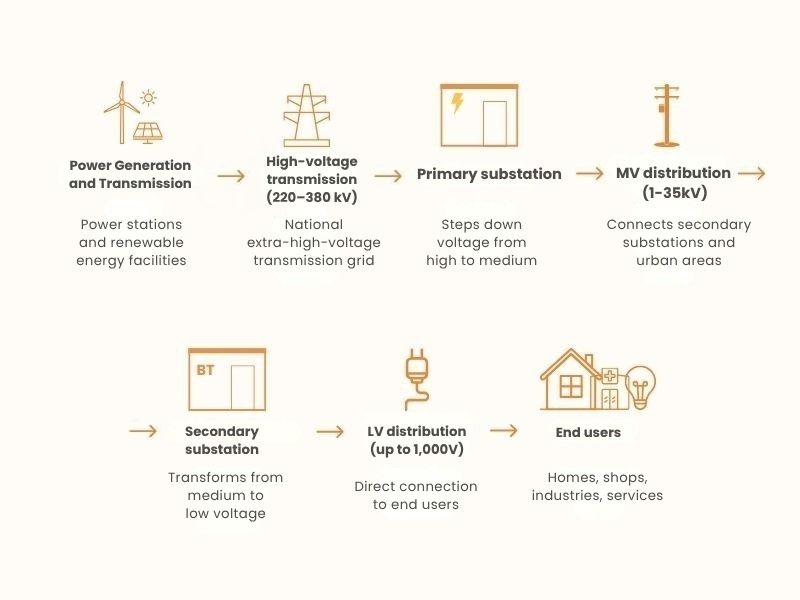

Flujo de la energía eléctrica desde la generación hasta el consumo final

Los componentes fundamentales de la red

Los elementos principales que componen la red de distribución de energía eléctrica pueden ser subdivididos en dos grandes categorías:

• componentes físicos, es decir, los elementos materiales que constituyen la infraestructura de la red, como:
  • líneas eléctricas, aéreas o subterráneas, que transportan la energía a través del territorio;
  • transformadores, que adaptan la tensión a los diferentes niveles requeridos a lo largo del recorrido;
  • cabinas de transformación (primarias y secundarias), que representan los nodos fundamentales en los que ocurren las transiciones entre alta, media y baja tensión;
• componentes digitales y de gestión, cada vez más relevantes para mejorar la eficiencia, control y fiabilidad del sistema, como:
  • contadores inteligentes, para la medición puntual y automática de los consumos;
  • dispositivos de protección y automatización, para aislar las fallas y restablecer rápidamente el servicio;
  • sistemas de telecontrol, sensores avanzados y software de gestión, útiles para monitorear en tiempo real la red, realizar mantenimiento predictivo y optimizar los flujos energéticos.

En los próximos párrafos, analizaremos más en detalle los principales elementos técnicos de la red de distribución de energía eléctrica, las figuras responsables de su funcionamiento y las principales críticas que el sistema debe enfrentar hoy en día.

Líneas eléctricas, transformadores y subestaciones

La red de distribución de energía eléctrica se basa en un conjunto de elementos físicos que, trabajando de manera integrada, permiten el transporte, la transformación y la entrega de la energía a los usuarios finales.

Líneas eléctricas

Las líneas eléctricas constituyen la infraestructura básica para el transporte de la energía en el territorio. Pueden ser:

• aéreas, instaladas en postes o torres, con conductores desnudos suspendidos y aislados mediante porcelana o materiales compuestos (aislamiento por distancia);
• subterráneas, colocadas en canalizaciones subterráneas, con cables aislados en XLPE (polietileno reticulado), apantallados y protegidos por fundas resistentes al calor, humedad y golpes;

Transformadores

Los transformadores modifican los niveles de tensión para adaptar la energía al transporte o al uso final. Están presentes en:

• cabinas primarias, donde transforman la alta tensión (50–150 kV) en media (15–20 kV);
• cabinas secundarias, donde convierten la media en baja tensión (230/400 V) para la distribución final.

Cada transformador está compuesto por un núcleo magnético y dos devanados (primario y secundario). El funcionamiento se basa en la inducción electromagnética.

Cabinas y subestaciones

Las cabinas de transformación son los nodos estratégicos de la red. Se dividen en:

• cabinas primarias: punto de entrada desde la red de transmisión;
• cabinas secundarias: distribución de la baja tensión;
• cabinas de distribución: para redundancia, interconexión y seccionamiento.

En su interior se encuentran dispositivos como:

• interruptores de maniobra (apertura/cierre de circuitos);
• seccionadores (aislamiento seguro de las secciones);
• interruptores automáticos y relés (protección contra fallas);
• instrumentos de medida;
• sistemas de telecontrol.

Componentes digitales e inteligentes

A estos elementos físicos se suman tecnologías digitales cada vez más relevantes:

• dispositivos de protección: detectan corrientes excesivas, cortocircuitos o fallas a tierra, aislando rápidamente las secciones críticas;
• sensores y monitoreo: recogen datos en tiempo real (tensión, corriente, frecuencia, potencia), útiles para el diagnóstico predictivo;
• sistemas de automatización: controlan la red de forma remota con lógicas programables y algoritmos predictivos (ej. SCADA);
• contadores inteligentes: registran y comunican los consumos de manera bidireccional, habilitando tarifas dinámicas, gestión remota y participación activa de los usuarios.

Red de distribución de energía eléctrica

Actores involucrados: ¿quién gestiona la red eléctrica?

La red de distribución de energía eléctrica es gestionada por un ecosistema complejo de actores, cada uno con responsabilidades específicas. La creciente digitalización, la difusión de la generación distribuida y la electrificación de los consumos hacen que hoy más que nunca sea fundamental el coordinamiento entre estos sujetos.

Los principales actores involucrados en la gestión y desarrollo del sistema eléctrico:

• Gestores de red (DSO – Distribution System Operator):
  son responsables de la gestión, mantenimiento y desarrollo de las redes de distribución de energía eléctrica. Los DSO gestionan los flujos de energía, garantizan la calidad del servicio y facilitan la integración de las energías renovables.
• Autoridades de regulación (ARERA):
  la Autoridad de Regulación para Energía Redes y Ambiente define reglas técnicas y económicas para el sector: tarifas, estándares de calidad e incentivos. Su papel es asegurar eficiencia, transparencia y protección para usuarios y operadores.
• Gestor de la red de transmisión nacional:
  es el sujeto responsable del equilibrio entre producción y consumo de energía eléctrica a escala nacional, así como de la seguridad, eficiencia y adecuación de todo el sistema eléctrico. Coordina los flujos en la red de alta tensión, equilibra producción y consumo a escala nacional, gestiona el despacho y planifica las intervenciones estratégicas. Colabora con los DSO para garantizar coherencia entre transmisión y distribución.
• Usuarios finales (y prosumidores):
  los consumidores ya no son solo destinatarios pasivos de la energía. Cada vez más a menudo se convierten en prosumidores, es decir, productores y consumidores, gracias a instalaciones fotovoltaicas, almacenamiento doméstico y participación en los mercados locales de energía.
• Proveedores de tecnología y servicios:
  diseñan y proporcionan soluciones fundamentales para el funcionamiento de la red: transformadores, contadores inteligentes, sensores, software (SCADA, EMS, DMS), servicios de mantenimiento y herramientas para la eficiencia energética.
• Operadores del mercado eléctrico:
  aunque no intervienen en la red física, gestionan la compraventa de energía, la flexibilidad de la demanda y los servicios auxiliares. La creciente integración entre aspectos técnicos y comerciales los hace cada vez más relevantes.

Críticas actuales: infraestructuras obsoletas, pérdidas, apagones

A pesar de los avances logrados, la red de distribución de energía eléctrica aún enfrenta diversas críticas estructurales y operativas que limitan su eficiencia y fiabilidad, especialmente en un escenario energético cada vez más complejo como:

• obsolescencia de las infraestructuras: muchas redes fueron diseñadas hace décadas y no son adecuadas para gestionar el actual aumento de usuarios, la generación distribuida o la electrificación de los consumos. Esto lleva a una mayor frecuencia de fallos, altos costos de mantenimiento y menor resiliencia ante eventos climáticos extremos;
• pérdidas de energía a lo largo de la red: las pérdidas técnicas, debidas a la resistencia de los conductores y a la ineficiencia de algunos componentes, representan una parte significativa de la energía inyectada. A estas se suman las pérdidas no técnicas, causadas por robos, errores de medición o malfuncionamientos;
• sobre cargas y apagones: la red está cada vez más expuesta al riesgo de sobrecargas, especialmente en los picos de demanda o durante eventos meteorológicos intensos. Sin sistemas avanzados de monitoreo y automatización, un fallo puede propagarse rápidamente y causar interrupciones a gran escala.

A complicar el panorama también contribuye la nueva naturaleza del sistema: hoy la energía no llega solo de grandes centrales, sino de miles de pequeños productores distribuidos. Esto genera:

• flujos bidireccionales menos predecibles,
• intermitencia de las renovables,
• una mayor dificultad para mantener el equilibrio entre producción y consumo.

Para enfrentar estos desafíos es necesario modernizar los activos físicos e introducir tecnologías digitales. Solo así será posible garantizar un sistema eléctrico seguro, flexible y listo para apoyar la transición energética en curso.

La digitalización de la red eléctrica

La creciente complejidad del sistema eléctrico, unida a la necesidad de garantizar la fiabilidad, la eficiencia y la flexibilidad del servicio, ha hecho indispensable la progresiva digitalización de la red de distribución. Este proceso representa una importante evolución tecnológica, que transforma una red tradicionalmente pasiva y centralizada en una infraestructura inteligente, dinámica e interconectada.

Digitalizar la red no significa solo dotarla de nuevos instrumentos informáticos, sino integrarla con una serie de tecnologías avanzadas capaces de monitorear, analizar y gestionar en tiempo real los flujos de energía, las condiciones operativas y las anomalías. La red se convierte así en capaz de reaccionar autónomamente a eventos críticos, optimizar los recursos disponibles, favorecer nuevos modelos de consumo y producción distribuida y mejorar la interacción entre productores, distribuidores y usuarios finales.

Tecnologías emergentes como los Digital energy twin, por ejemplo, permiten crear una réplica virtual de la red física, útil para realizar simulaciones avanzadas, llevar a cabo análisis predictivos y optimizar el funcionamiento del sistema.

En el próximo párrafo analizaremos más de cerca los instrumentos y principios que sustentan esta transformación, centrándonos en conceptos clave como smart grid, sensores avanzados, inteligencia distribuida y plataformas en la nube, que constituyen la columna vertebral de la red eléctrica del futuro.

Smart grid, sensores, IoT, automatización y nube

La digitalización de la red de distribución de energía eléctrica toma forma a través de un conjunto integrado de tecnologías que convergen en el concepto de smart grid.

A diferencia de las redes tradicionales, una smart grid es una red “inteligente”: comunica, se adapta y responde en tiempo real a las condiciones operativas, a los consumos y a las variaciones en la producción. Ofrece bidireccionalidad de los flujos, capacidad de autorrecuperación y gestión dinámica de los recursos.

Los principales elementos que transforman una red convencional en una red smart:

• sensores avanzados: instalados a lo largo de la red, detectan parámetros como tensión, corriente, frecuencia, temperatura de los conductores y estado de los aisladores. Proporcionan datos esenciales para diagnosticar el estado de la infraestructura y prevenir fallos o sobrecargas;
• dispositivos IoT (Internet of Things): componentes inteligentes, conectados a través de la red (a menudo inalámbrica), que permiten una recolección capilar de datos y un control distribuido. Pueden monitorear transformadores, cabinas secundarias e incluso gestionar dinámicamente las cargas domésticas e industriales;
• sistemas de automatización: coordinan las intervenciones en la red, como la apertura automática de interruptores o el reajuste de la red en caso de fallo. Reducen los tiempos de intervención y garantizan la continuidad del servicio incluso en situaciones críticas;
• plataformas SCADA (Supervisory Control and Data Acquisition): herramientas fundamentales para la supervisión y el control remoto. Permiten a los operadores monitorear la red en tiempo real, ejecutar maniobras de forma remota y activar intervenciones correctivas de manera oportuna;
• nube y edge computing: la nube permite el almacenamiento y análisis a gran escala de los datos provenientes de la red. El edge computing, en cambio, procesa la información directamente en los dispositivos periféricos, mejorando la velocidad de respuesta y la resiliencia local. La arquitectura híbrida entre nube y edge garantiza el mejor equilibrio entre eficiencia y oportunidad.
• algoritmos inteligentes e inteligencia artificial (IA): procesan los datos recopilados para prever tendencias de carga, producción de renovables y estado de los componentes. Apoyan el mantenimiento predictivo, la gestión de los recursos energéticos distribuidos (DER) y la regulación dinámica de la tensión.

Monitoreo de recursos infraestructurales con IoT

Integración con las energías renovables

La transformación del sistema eléctrico pasa necesariamente por la integración cada vez más extensa de las fuentes renovables: fotovoltaico, eólico, hidroeléctrico, biomasa. Este proceso es impulsado por los objetivos de descarbonización, transición energética y reducción del uso de fuentes fósiles.

Sin embargo, la inserción generalizada de las renovables plantea desafíos técnicos significativos para la red de distribución de energía eléctrica, que se encuentra gestionando una producción ya no centralizada, sino distribuida, variable y bidireccional.

Las renovables, a diferencia de las instalaciones tradicionales, son a menudo de pequeña/media escala, distribuidas en el territorio y conectadas en media o baja tensión. Esto conlleva una revolución en los flujos energéticos, que de unidireccionales se convierten en bidireccionales.

Las principales críticas a abordar son:

• intermitencia y variabilidad: la producción de solar y eólico depende del clima. Es necesario compensar las fluctuaciones con sistemas rápidos de regulación o con fuentes más estables;
• congestión de las líneas: la energía inyectada en puntos no diseñados para la generación puede causar sobrecargas, desequilibrios de tensión y pérdidas en la red, especialmente en áreas residenciales o rurales de alta densidad fotovoltaica;
• calidad de la energía: la interacción entre instalaciones distribuidas y la red puede generar perturbaciones eléctricas (frecuencia, fase, armónicas). Se requieren soluciones como inversores inteligentes, filtros activos y reguladores dinámicos.

Para responder a estos desafíos es necesario intervenir en dos frentes:

• físico: renovación de las líneas, ampliación de las cabinas, instalación de nuevos dispositivos de control y regulación;
• digital: adopción de tecnologías inteligentes para la gestión de flujos, la previsión de la producción y la coordinación distribuida de las instalaciones.

Digitalización e impacto en los consumidores

La digitalización de la red eléctrica no representa solo una evolución tecnológica del sistema de infraestructura, sino que tiene consecuencias directas también para los consumidores finales, cada vez más centrales en el nuevo escenario energético.

Entre las herramientas clave en este proceso encontramos:

• el contador inteligente, que permite la medición puntual de los consumos, la comunicación bidireccional con el gestor y el acceso a servicios avanzados. Los datos recopilados permiten visualizar los perfiles de consumo, optimizar los comportamientos energéticos y participar en nuevos modelos de tarifación dinámica basados en franjas horarias o en la flexibilidad de la demanda;
• las plataformas digitales para la gestión de la energía, accesibles de forma remota a través de aplicaciones o interfaces web, que ponen al consumidor en condiciones de monitorear en tiempo real sus consumos, compararlos con los de períodos anteriores o de usuarios similares, y recibir sugerencias para mejorar la eficiencia energética;
• la evolución hacia el modelo del prosumidor, un sujeto que no solo consume, sino que también produce e inyecta energía en la red, por ejemplo, a través de instalaciones fotovoltaicas domésticas o pequeños sistemas de almacenamiento. La gestión digital de estos flujos permite valorar el autoconsumo, vender la energía excedente y participar en comunidades energéticas locales o sistemas de intercambio entre pares;
• personalización de los servicios energéticos, que se vuelven cada vez más flexibles y específicos: tarifas a medida, ofertas integradas con movilidad eléctrica o domótica, contratos dinámicos que incentivan la participación en la flexibilidad de la red (respuesta a la demanda).

Redes autónomas, inteligencia artificial y mantenimiento predictivo

La transformación digital está revolucionando las redes eléctricas: de sistemas estáticos y controlados pasivamente, están convirtiéndose en inteligentes, autónomas y adaptativas.

Esta evolución es posible gracias a la integración de tecnologías avanzadas como:

• inteligencia artificial (IA);
• aprendizaje automático;
• computación en el borde;
• sistemas de mantenimiento predictivo.

Todas herramientas que cambian radicalmente la forma en que la red es gestionada y controlada.

Mantenimiento predictivo

Una aplicación concreta es el mantenimiento predictivo: se actúa no más según plazos fijos, sino cuando los datos indican un riesgo inminente. Con modelos predictivos basados en IA, es posible:

• estimar la vida útil restante de un componente;
• planificar las intervenciones en el momento óptimo;
• reducir fallos imprevistos y tiempos de inactividad.

Las redes comienzan de este modo a operar de manera semiautónoma. Gracias a sistemas distribuidos de control y automatización, pueden reconfigurarse automáticamente en caso de fallo, desviar los flujos energéticos, aislar porciones dañadas y restablecer la continuidad del servicio sin intervención humana directa.

También la edge computing juega un papel clave. Procesando localmente la información, directamente en los nodos de la red (como cabinas y subestaciones), permite respuestas ultrarrápidas en situaciones críticas, evitando los retrasos relacionados con la transmisión de datos hacia los centros de control principales.

El objetivo del próximo futuro es llegar a redes eléctricas cognitivas, capaces de aprender de su propio funcionamiento, adaptarse dinámicamente al contexto operativo y cooperar de manera cada vez más eficiente con los consumidores, los prosumidores, los operadores de red y otros sistemas de infraestructura, como los de telecomunicaciones, movilidad o construcción inteligente.

Soluciones digitales avanzadas

Para facilitar esta transformación, es fundamental adoptar soluciones digitales avanzadas que integren gestión técnica, automatización y representación geoespacial de las infraestructuras. Un Facility Management Software permite monitorear y gestionar de manera eficiente todo el ciclo de vida de los activos eléctricos, mejorando la planificación de las intervenciones, la seguridad operativa y la optimización de costos. Con el apoyo de un Geospatial Digital Twin Software es posible acompañar a la red física con una réplica digital tridimensional dinámica y contextualizada, indispensable para visualizar el estado real de las infraestructuras, simular escenarios futuros y apoyar decisiones rápidas y conscientes.

Aprovechar estas tecnologías avanzadas significa preparar la red eléctrica para los desafíos de mañana, garantizando mayor resiliencia, sostenibilidad y continuidad operativa en un sistema energético cada vez más complejo, distribuido e interconectado. Prueba también estas soluciones y descubre cómo transformar la gestión de la red eléctrica en un proceso inteligente, transparente y proactivo.

FAQ- Red de distribución de energía eléctrica

¿Qué es la red de distribución de energía eléctrica?

La red de distribución es la infraestructura que permite que la energía eléctrica, generada incluso a gran distancia, llegue de manera segura a casas, empresas y servicios. Parte de las cabinas primarias y, a través de transformaciones sucesivas, lleva la tensión a los niveles utilizables por los usuarios finales.

¿Cuáles son las diferencias entre la red de transmisión y la red de distribución?

La red de transmisión transporta grandes cantidades de energía a largas distancias a muy alta tensión (220-380 kV). La red de distribución, en cambio, opera a tensiones más bajas (AT, MT, BT) y sirve para entregar la energía directamente a los puntos de consumo.

¿Cuáles son los componentes principales de la red?

• Líneas eléctricas aéreas o subterráneas.
• Transformadores (cabinas primarias y secundarias).
• Cabinas de distribución.
• Dispositivos de protección y automatización.
• Contadores inteligentes.
• Sensores y plataformas de monitoreo.

¿Qué significa digitalizar la red eléctrica?

Significa dotar a la red de tecnologías inteligentes que permitan monitorear, controlar y optimizar el sistema en tiempo real. El objetivo es mejorar su flexibilidad, resiliencia y eficiencia operativa.

¿Qué es una smart grid?

Una smart grid es una red eléctrica digital e inteligente, capaz de adaptarse autónomamente a condiciones variables. Utiliza sensores, dispositivos IoT, automatización, plataformas SCADA, nube y computación en el borde para garantizar la continuidad y calidad del servicio.

¿Cuál es el papel de la inteligencia artificial en la red eléctrica?

La IA permite analizar grandes volúmenes de datos, anticipar fallos (mantenimiento predictivo), regular dinámicamente la tensión, gestionar flujos energéticos complejos y mejorar la eficiencia de la red.

¿Cómo se integran las energías renovables en la red?

Las renovables (solar, eólico, etc.) son a menudo distribuidas e intermitentes. La red debe gestionar flujos bidireccionales y variables, evitando sobrecargas y problemas de calidad de la energía. Se requieren intervenciones de infraestructura y soluciones digitales como inversores inteligentes, sistemas de almacenamiento y plataformas de gestión distribuida.

¿De qué manera la digitalización involucra a los consumidores?

Los consumidores se convierten en protagonistas activos (prosumidores), gracias a:

• contadores inteligentes y plataformas digitales;
• tarifas dinámicas y personalizadas;
• producción y autoconsumo;
• participación en comunidades energéticas y servicios de respuesta a la demanda.

¿Qué herramientas digitales están disponibles para gestionar la red?

• Facility Management Software: para la gestión completa de los activos.
• Geospatial Digital Twin: para simular, monitorear y optimizar la red con una réplica 3D digital.
• Plataformas en la nube, computación en el borde, algoritmos predictivos e IA para la automatización avanzada.
