Simulación 4D en Revit: cómo optimizar la gestión del tiempo y costes con BIM
Descubre cómo la simulación 4D revoluciona la gestión del tiempo y costes en los proyectos BIM. Optimiza la planificación con el 4D y el 5D BIM en Revit
La combinación del modelado tridimensional con la planificación temporal (4D) permite visualizar en detalle las fases constructivas y optimizar tiempos y costes de los proyectos de construcción.
En este artículo, exploraremos cómo la simulación 4D, en particular gracias a la integración con herramientas avanzadas como usBIM.revolution, puede mejorar:
- la gestión de los proyectos,
- la colaboración entre los equipos
- y la resolución de los problemas relacionados con los conflictos de planificación.
Índice
Simulación 4D en Revit: los beneficios
La integración de la simulación 4D en Revit representa un cambio significativo para la gestión de los proyectos de construcción. Pero, ¿qué significa exactamente?
La simulación 4D en Revit es la fusión entre el modelo 3D y la dimensión del tiempo. Esta permite visualizar y analizar las fases constructivas directamente en el software. Además, este enfoque ofrece una serie de ventajas fundamentales para mejorar la gestión de los proyectos.
Por ejemplo, gracias a este enfoque, los equipos pueden simular el proceso de construcción, prever desafíos y optimizar la asignación de recursos. De hecho, la simulación 4D integra datos temporales con el modelo 3D para permitir a los equipos visualizar todo el ciclo de vida de la construcción. Desde la instalación inicial hasta la fase de finalización. Además, el uso de herramientas avanzadas como usBIM.revolution permite gestionar la planificación de manera mucho más eficiente en comparación con las metodologías tradicionales.
Sin embargo, el proceso de integración del tiempo en los modelos BIM en Revit implica varias fases.
Fase 1
Primero, es necesario crear un modelo 3D detallado que represente con precisión todos los componentes del proyecto. A continuación, se definen los parámetros temporales, como las fechas de inicio y finalización para cada elemento, asociando cada componente del modelo a una actividad específica en el plan de construcción. Esta conexión entre el modelo y el programa es lo que permite transformar el modelo 3D en un modelo 4D.
Fase 2
El siguiente paso es el uso de herramientas como usBIM.revolution, que permite insertar y gestionar todas las actividades en el diagrama de GANTT directamente desde el modelo. Esto permite una gestión dinámica de las actividades, con la posibilidad de identificar en tiempo real posibles superposiciones y conflictos entre las diferentes disciplinas. Por ejemplo, entre instalaciones eléctricas y estructurales. Además, la sincronización automática de los datos entre el modelo RVT en Revit y el archivo IFC en la plataforma cloud de BIM management garantiza que todos los cambios estén siempre alineados. Esto mejora la colaboración entre los diversos actores involucrados. Además, resulta particularmente útil para evitar superposiciones entre las actividades de las diferentes disciplinas involucradas y mejora la gestión de los tiempos de entrega.
Por otro lado, la posibilidad de exportar estos datos a herramientas de visualización avanzadas como usBIM.revolution ofrece una visión clara del progreso del proyecto. Esto permite:
- una verificación continua de las actividades en obra;
- realizar modificaciones oportunas para garantizar el cumplimiento de los plazos y los objetivos del proyecto.
Beneficios de la simulación 4D en Revit
La adopción del Revit 4D no es solo una cuestión de eficiencia operativa, sino que es una estrategia fundamental para mejorar la comunicación entre todos los sujetos involucrados. Además, la simulación de las fases constructivas con herramientas como usBIM.revolution permite a todos los miembros del equipo tener una visión clara de las secuencias de construcción y de los posibles puntos críticos. Esto mejora la transparencia y la colaboración entre las partes. Por otro lado, la gestión de los tiempos y los costes a través de la sincronización de los modelos RVT e IFC permite una mayor integración entre el trabajo interno en el software propietario Revit y el trabajo colaborativo con otros equipos a través del openBIM.
Entonces, se puede decir que la simulación 4D en Revit permite superar las dificultades tradicionales relacionadas con la planificación de la construcción. Esta facilita una comprensión más profunda de las fases del proyecto y de los potenciales conflictos. Por lo tanto, hace que la gestión de los proyectos sea más transparente y comprensible para todos los interesados, incluidos los clientes, los diseñadores y los constructores.
Modelo 4D BIM con diagrama de Gantt
Los desafíos del 4D BIM en Revit
A pesar de las ventajas de la Simulación 4D en Revit, no faltan los desafíos. Integrar la información relacionada con el tiempo en un modelo tridimensional significa tener que gestionar una gran cantidad de datos. Esto puede complicar el mantenimiento actualizado de todos los elementos del proyecto. Además, la comunicación entre diferentes software a menudo representa un «cuello de botella».
Sin embargo, estos problemas pueden ser mitigados gracias al uso de herramientas avanzadas que permiten una sincronización continua entre los diversos formatos.
¿Cómo la simulación 4D en Revit mejora la colaboración?
Una de las principales ventajas de la implementación de la simulación 4D en Revit es su capacidad para mejorar la comunicación y la colaboración entre los interesados. Proporcionando una representación clara y visual del programa de construcción, todas las partes involucradas pueden comprender mejor el alcance y la secuencia del proyecto. Incluidos los clientes. Esta comprensión común minimiza malentendidos y facilita decisiones efectivas.
La detección de conflictos es otro beneficio crítico. Visualizando los programas de construcción junto con el modelo, los equipos pueden identificar problemas potenciales antes de que ocurran en el sitio. Por ejemplo, tareas superpuestas que involucran múltiples sectores, como trabajos eléctricos y de fontanería. Estas pueden ser identificadas y optimizadas para evitar interferencias. Además, la planificación proactiva conduce a una reducción de trabajos de rehacer y de retrasos en el proyecto, resultando en un ahorro significativo en costes.
Por otro lado, también la seguridad ha mejorado gracias al uso de la Simulación 4D. Tomando en cuenta cada fase del proceso de construcción, los equipos pueden identificar los peligros potenciales para la seguridad asociados con cada actividad. Por ejemplo, el riesgo de inestabilidad durante la excavación. Además, podrán desarrollar estrategias de mitigación antes del inicio de los trabajos. Por lo tanto, esta previsión contribuye a crear un entorno de trabajo más seguro, reduciendo el riesgo de accidentes.
Conexión dinámica entre Revit y el formato IFC con usBIM.revolution
Gracias a usBIM.revolution, ahora es posible integrar de manera dinámica los modelos Revit con el formato IFC. Esto significa que el modelo RVT y el correspondiente modelo IFC están sincronizados automáticamente en un Common Data Environment (CDE), permitiendo una gestión de datos abierta y colaborativa.
Una de las principales ventajas de este enfoque es la posibilidad de trabajar simultáneamente con un software BIM propietario (Revit) y con el formato abierto IFC. Esto permite a los equipos de trabajo beneficiarse de las funcionalidades avanzadas de Revit. Al mismo tiempo, permite abrirse plenamente a la colaboración con otros software y otros equipos a través de la integración en la nube del archivo IFC sincronizado. Esta conexión dinámica facilita el trabajo en los proyectos BIM, permitiendo:
- utilizar openBIM
- y mantener un alineamiento continuo entre las versiones propietarias y las abiertas del modelo.
El papel de usBIM.revolution para la simulación 4D y 5D
El uso del plugin usBIM.revolution permite una gestión integrada del 4D y 5D en Revit, es decir, la gestión de los tiempos y costes directamente en el modelo BIM.
Esta herramienta nos permite describir las actividades, asignar los recursos y visualizar los caminos críticos en el diagrama de GANTT. Todo esto manteniendo una sincronización continua entre el modelo en Revit y el IFC que está en la nube.
Además, la Simulación 4D en Revit conlleva mejoras en la gestión de tiempos y costes (5D). Gracias a usBIM.revolution, es posible gestionar tanto el 4D como el Revit 5D, integrando el control de costes directamente en el modelo.
Esto conlleva:
- una visión completa de las dinámicas temporales y económicas del proyecto;
- conocer en todo momento el estado de los costos y anticipar posibles sobrecostos;
- beneficiarse significativamente en términos de eficiencia operativa y precisión;
- reducir riesgos y aumentar el control sobre todo el ciclo de vida del proyecto.
Ejemplo práctico de sincronización de datos entre Revit e IFC
Un ejemplo práctico del uso de usBIM.revolution se refiere a la visualización simultánea del modelo RVT en Revit y del correspondiente IFC en el CDE. A continuación, se describen en detalle todos los pasos necesarios para una gestión integrada y sincronizada:
1. Exportación del modelo IFC
Exporta el archivo IFC desde el modelo Revit en usBIM para crear un enlace dinámico entre el archivo RVT en Revit y el correspondiente archivo IFC en el Common Data Environment (CDE). Esto permite trabajar en el formato abierto IFC openBIM colaborando libremente con otros interesados.

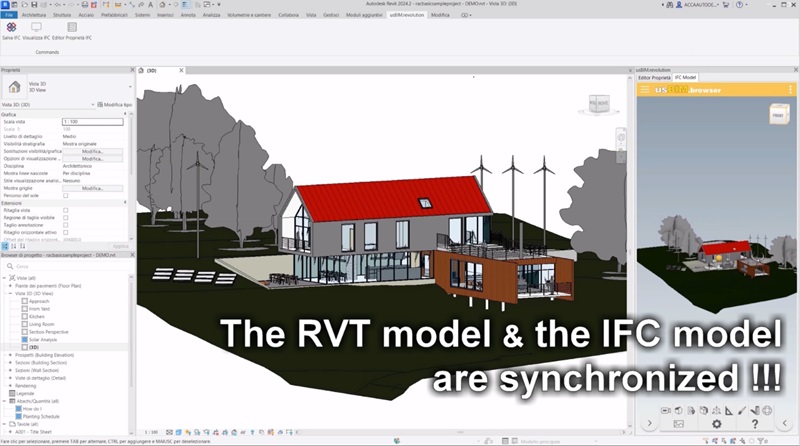

Exportación del modelo IFC desde Revit en usBIM para crear un enlace dinámico entre los modelos
2. Descripción de los trabajos
Describe los trabajos necesarios, indicando la duración de cada uno e identificando los objetos BIM en el modelo IFC en la nube que están involucrados en cada actividad.
3. Creación de la secuencia de actividades
Utiliza el diagrama de GANTT para crear la secuencia de actividades, identificando también los caminos críticos que pueden influir en el proyecto. El diagrama creado en el archivo IFC en la nube se sincroniza automáticamente con el modelo RVT correspondiente.
Uso del plugin usBIM.revolution para la gestión integrada de la Simulación 4D en Revit y 5D.
4. Apertura del plugin usBIM.revolution
Dentro de Revit, abre el plugin usBIM.revolution para la gestión del 4D y 5D, es decir, para integrar la gestión de los tiempos (4D) y de los costes (5D) de manera coordinada con el modelo BIM RVT.

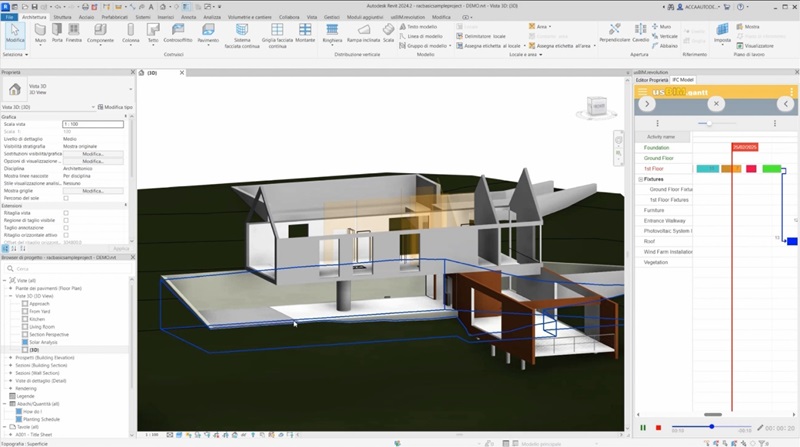

Diagrama de GANTT con la secuencia de las actividades y los caminos críticos, sincronizado con el modelo Revit.
5. Visualización del 4D BIM
Visualiza el 4D BIM directamente en el modelo RVT en Revit, que está sincronizado con el modelo IFC en la nube. Esto permite observar en tiempo real cómo se desarrollarán las actividades de construcción a lo largo del tiempo.
6. Gestión de costes (5D)
Asigna los costes a cada trabajo y visualiza automáticamente la evolución de los costes de ejecución a través de un diagrama detallado, tanto para los costes totales como para los de cada trabajo individual. Estos costes son visibles directamente en el modelo RVT sincronizado con el IFC.
7. Actualización de costes en tiempo real
Puedes conocer la situación de los costes de ejecución en cualquier momento de la programación GANTT simplemente haciendo clic en la barra de tiempo en una fecha específica. El 4D y el 5D del modelo RVT en Revit y del modelo IFC en el CDE están perfectamente sincronizados, permitiendo actualizaciones continuas entre los dos modelos.

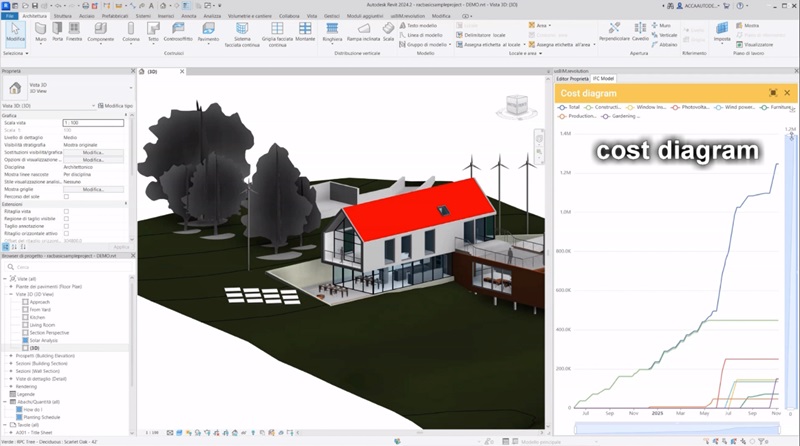

Visualización de los costes de ejecución en el modelo RVT sincronizado con el IFC.
Este enfoque garantiza que todos los interesados tengan siempre acceso a los datos más actualizados y puedan trabajar de manera colaborativa, independientemente del software que utilicen.
Para profundizar, mira el video «Cómo sincronizar los datos entre Revit e IFC en la simulación 4D».
El futuro de la simulación 4D
El futuro de la simulación 4D está listo para más innovaciones, en particular con la integración de tecnologías emergentes como la Inteligencia Artificial (IA) y el Internet of Things (IoT). Los análisis predictivos impulsados por la IA pueden ayudar a los equipos a prever problemas potenciales antes de que ocurran, analizando grandes conjuntos de datos y mejorando así la programación y la gestión de recursos. Mientras tanto, los dispositivos IoT pueden proporcionar datos en tiempo real sobre el uso de equipos y las condiciones ambientales, permitiendo a los equipos realizar cambios dinámicos en el programa de construcción.
Además, se espera que las métricas de sostenibilidad se conviertan en una característica estándar en las futuras iteraciones de la simulación 4D. Esto permitirá a los equipos evaluar el consumo energético, el uso de materiales y el impacto ambiental como parte del proceso de planificación de la construcción, guiando las decisiones hacia prácticas más sostenibles.
