Instalación eléctrica en el falso techo: cuándo optar por él

¿Se puede instalar un sistema eléctrico en el techo para evitar trabajos de renovación invasivos?: veamos cuándo y cómo hacerlo

Durante una renovación, cuando no es posible pasar conductos y tuberías por el suelo. Es necesario considerar soluciones alternativas como la de instalar el sistema eléctrico en el techo. ¿Cuáles son las desventajas? ¿Siempre es posible hacerlo? Descúbrelo en este artículo.

Instalación eléctrica en el techo

En el panorama de las renovaciones, la instalación del sistema eléctrico en el techo ha evolucionado cada vez más, pasando de ser una mera alternativa relacionada con la imposibilidad de instalar sistemas en el suelo, a una elección de prestigio cada vez más extendida también en la construcción nueva, especialmente en la realización de oficinas y tiendas.

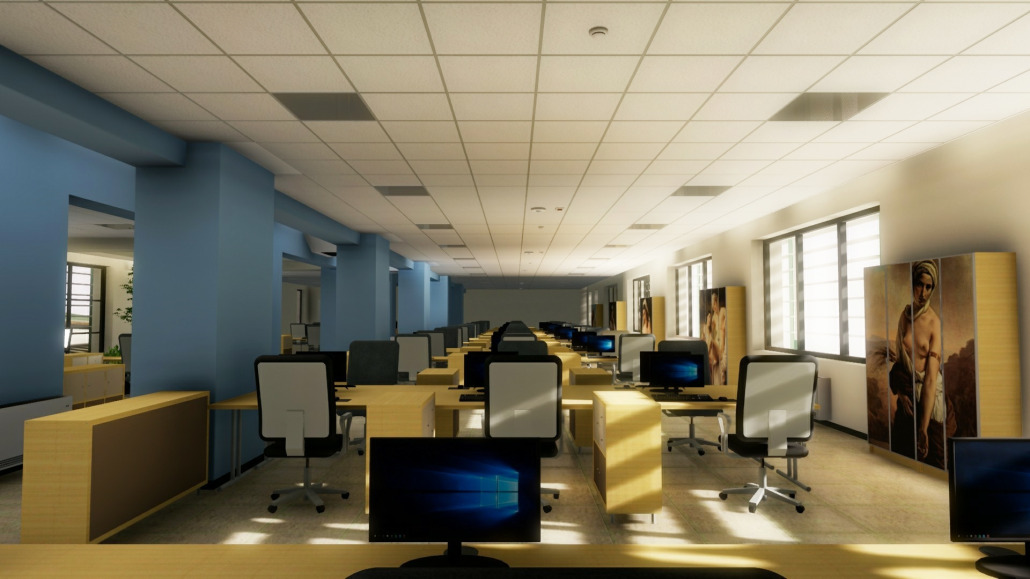

Controsoffitto ispezionabile a quadrotti

Falso techo inspeccionable a cuadros

Tradicionalmente, las instalaciones han sido siempre llevadas al pavimento, en alternativa, a los sistemas eléctricos visibles. En los últimos tiempos las tendencia ha cambiando, llevando el sistema eléctrico en el techo, que aprovecha el espacio entre el forjado y el falso techo para permitir el paso de los corrugados. La atención hacia el diseño de falsos techos de cartón yeso, cada vez más solicitados por los clientes, principalmente por razones estéticas más que funcionales, ha sido un factor determinante. De hecho, hoy en día es difícil concebir intervenciones de renovación o reutilización de espacios interiores sin contemplar falsos techos, voladizos y rebajes de los recubrimientos horizontales.

La realización del falso techo

Se ha convertido, elemento clave de las renovaciones modernas con el objetivo de caracterizar los ambientes y albergar focos y tiras de LED, para una iluminación efectiva y llamativa. Por lo tanto, ¿por qué no aprovechar este trabajo ya previsto en los costos para también implementar el sistema eléctrico en el techo? Añadir las canalizaciones verticales y la ramificación de los corrugados durante la instalación del falso techo es una forma eficiente de reducir costos y simplificar el proceso general.

Este enfoque no solo garantiza un ahorro considerable de tiempo y dinero en comparación con la instalación tradicional del sistema eléctrico en el suelo, sino que también es extremadamente versátil, especialmente cuando se elige no reemplazar el pavimento y evitar trabajos demasiado invasivos.

En muchos casos, representa la única solución viable para realizar trabajos en los sistemas (reconstrucción, mejora, etc.) con el menor impacto posible.

De hecho, es posible diseñar soluciones estéticamente agradables que puedan ocultar el paso de los corrugados. De hecho, no siempre es necesario prever un rebaje de todo el techo. A menudo, bastan voladizos perimetrales o intervenciones específicas en posiciones estratégicas.

Cómo diseñar un falso techo | Render realizado con Edificius

Cómo diseñar un falso techo | Render realizado con Edificius

¿Este tipo de sistema cumple con las normativas de seguridad vigentes? La respuesta es sí, siempre y cuando se instale correctamente en sistemas de soporte adecuados. Como pasarelas o tubos, se utilicen cajas de derivación adecuadas y se incluya una escotilla de inspección para garantizar el acceso a los componentes del sistema en caso de necesidad y mantenimiento.

panel de techo falso

panel de techo falso

El uso de un software MEP en el diseño de un sistema eléctrico en el techo

El uso de un software BIM para sistemas MEP en el diseño y mantenimiento de un sistema eléctrico en el techo ofrece numerosas ventajas. Tanto durante la fase de diseño como en la de gestión y mantenimiento.

En la fase de diseño

El software permite a los diseñadores crear modelos tridimensionales detallados del sistema eléctrico. Integrándolos con otros sistemas MEP, elementos arquitectónicos y estructurales del edificio. Esto permite una mejor comprensión de la interacción entre los diferentes componentes del sistema y la estructura del edificio, reduciendo el riesgo de errores y conflictos durante la construcción. A partir del modelo 3D, es posible evaluar la corrección de las elecciones estéticas y funcionales del diseño, como la altura mínima en el falso techo, la ubicación de los puntos de luz y el aspecto estético del falso techo.

De hecho, la integración BIM-MEP permite modelar con el mismo software tanto el falso techo, adentrándose en las elecciones de estilo y diseño, como los elementos del sistema eléctrico. El resultado es un modelo 3D completo y listo para ser utilizado también para la creación automática de documentos gráficos, renders, tablas y presentaciones del proyecto de manera exhaustiva.

Durante la fase de mantenimiento

El modelo MEP proporciona una base de datos completa de información sobre el sistema eléctrico, incluidos detalles sobre los componentes, mantenimiento preventivo programado, instrucciones de seguridad y acceso a registros históricos de mantenimiento. Esto simplifica considerablemente la planificación y ejecución de las actividades de mantenimiento, permitiendo intervenciones oportunas y reduciendo los tiempos de inactividad del sistema. Además, la integración con tecnologías de monitoreo en tiempo real permite detectar cualquier anomalía o falla temprana, lo que permite intervenciones rápidas y minimiza el impacto en las operaciones. En última instancia, el uso de un software BIM-MEP para el diseño y mantenimiento de sistemas eléctricos en el techo representa una inversión valiosa que conduce a un diseño más eficiente, una gestión simplificada y una mayor confiabilidad a largo plazo de los sistemas.

Pros y contras

Si nunca has considerado un sistema eléctrico en el techo, aquí tienes un breve resumen de las ventajas y desventajas de esta solución.

Principales beneficios

Se encuentra la posibilidad de modernizar el sistema sin tener que enfrentar trabajos invasivos. Que implican mover muebles, derribar partes de paredes o, quitar el piso y la capa de concreto. Esto reduce tanto los tiempos como los costos totales de la renovación. Además de evitar la molestia de tener que convivir con una obra en casa. El sistema en el techo ofrece una estética limpia y moderna. Permitiendo la inserción de luces y focos estratégicos que pueden mejorar la iluminación de los espacios y crear efectos visuales atractivos. Además, al realizar el sistema eléctrico por encima del falso techo, también se evita la necesidad de realizar rastreos en el intradós del forjado. Por otro modo, serían necesarios para colocar los puntos de luz en el techo.

progetto controsoffitto

Proyecto de falso techo

Hay algunos inconvenientes a considerar

La principal limitación es la reducción de la altura de la habitación causada por la instalación del Sistema eléctrico en el techo. Lo cual podría ser problemático especialmente en entornos con techos ya bajos o en el límite de habitabilidad.

Esta dificultad podría superarse evitando un descenso global y previendo solo voladizos perimetrales o descensos específicos para alojar los conductos.

Además, la construcción de estructuras metálicas y vigas para soportar el sistema requiere un trabajo preciso y profesional. Mientras que el falso techo de cartón yeso debe realizarse con materiales de alta calidad para garantizar su robustez y durabilidad en el tiempo. Además, esta solución no es aplicable en contextos donde se requiere preservar la visibilidad y la integridad de los techos.

Finalmente, es esencial obtener un Certificado de Conformidad para garantizar que el sistema eléctrico esté instalado de acuerdo con las normativas de seguridad vigentes.

Considerar cuidadosamente estos pros y contras es fundamental para tomar una decisión informada sobre la instalación de un sistema eléctrico en el techo.
