Concevoir une maison unifamiliale avec un logiciel de BIM : CASA SJ
Découvrons ensemble quelles sont les caractéristiques qui font d’un logiciel de BIM un outil indispensable.
Depuis la modélisation 3D des objets aux coupes axonométriques : le projet de Casa SJ
L'une des caractéristiques qui ont fait des logiciels de BIM des outils indispensables pour tous les professionnels du domaine de l’architecture, de l’ingénierie et du bâtiment a été la possibilité de voir intégré à l’intérieur d’un seul logiciel de nombreuse fonctionnalités
Cela a entrainé pour tous les professionnels un important gain à la foi économique et de temps.
Un seul logiciel à acheter et à apprendre à utiliser.
Voyons ensemble comment ont été utilisées quelques-unes de ces fonctionnalités d’Edificius, logiciel de BIM pour la conception architecturale, pour le projet de Casa SJ.
Casa SJ réalisée avec un logiciel de BIM
Le projet que nous allons voir s’est inspiré à la residence Casa SJ conçu par le bureau AF Arquitetura de l’architecte André Fornari à Florianópolis, au Brésil. La vidéo montre les puissantes fonctionnalités d’Edificius, y compris l'utilisation de la grille magnétique 3D. Cet outil aide les professionnels dans la phase de modélisation de n’importe quelle structure, même complexe, en utilisant poutres et poteaux en acier, en béton armé, en bois, etc. et la fonction qui saisit automatiquement les profils choisis.
Casa SJ est une résidence unifamiliale de 240 mètres carrés sur deux étages, avec 3 suites et des bureaux à l'étage supérieur et un espace composé par une zone jour, salon et cuisine, une zone de service et de loisirs et un garage pour deux voitures au niveau rez-de-chaussée.
- Coupe-A-et-coupe-B-et-coupe-C-Casa-SJ

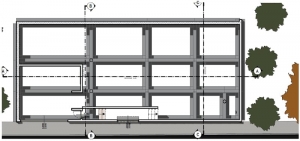

- Fondation Casa-SJ
- Perspective frontale Casa-SJ

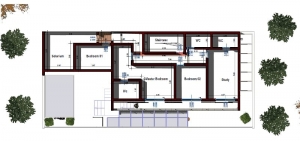

- Premier étage Casa-SJ

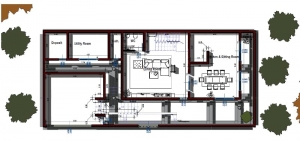

- Rez de chaussée Casa-SJ
Les matériaux choisis ont suivi une tendance « minimale », avec quelques éléments, principalement le bois et le verre. Ceci pour tenir compte, dans les solutions adoptées, du comportement moderne et dynamique des locataires.
- Rendu intérieur aire living Casa-SJ
- Particulier intérieur Casa-SJ
- Zone living Casa-SJ
- Détail texture escalier Casa-SJ
L’éditeur 3D de l’escalier dédié d’Edificius
Les escaliers intérieurs ont été modélisés à l’aide de l'éditeur ayant ainsi la possibilité d'adapter la conception à tout type d’exigence du client.
La coupe axonométrique avec Edificius
Avec la dernière version d’Edificius, nous avons la possibilité d’afficher l’effet coupe axonométrique en 3D même dans l’environnement Rendu Temps Réel - RTBIM .

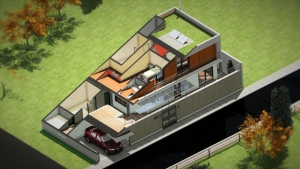

- Coupe axonométrique Casa-SJ

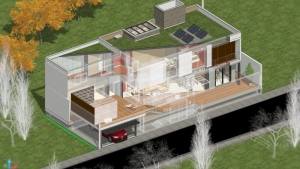

- Vue du haut coupe axonométrique avec transparance Casa-SJ

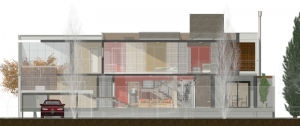

- Coupe axonometrique avec transparance Casa-SJ

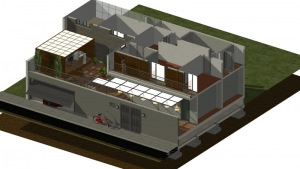

- Vue du haut avec coupe axonometrique Casa-SJ
Avec cette nouvelle fonctionnalité, nous pouvons donc, en temps réel, naviguer à l'intérieur des bâtiments et les visionner avec la qualité de la technologie du rendu en temps réel.
Pour l'activer il nous suffit d’accéder au menu des effets en temps réel et choisir l’effet « coupes axonométriques ». Le logiciel nous affiche la liste des coupes axonométrique déjà réalisées dans laquelle choisir celle que nous voulons afficher dans l’environnement Rendu Temps Réel.
La « coupe axonométrique » est un nouvel outil important pour vérifier la distribution des espaces intérieurs. Celle-ci nous permet également de comprendre la disposition des meubles et d'évaluer les matériaux utilisés.
- Vue du haut Casa-SJ
- Clay render Casa-SJ
- Effet lumières ombres Casa-SJ
- Façade Casa-SJ
- Kiosque avec effet artistique Casa-SJ
- Magic Render Casa SJ
- Photomontage Casa-SJ
- Profondeur de champ Casa-SJ
- Rendu avec arrière plan climatique Casa-SJ

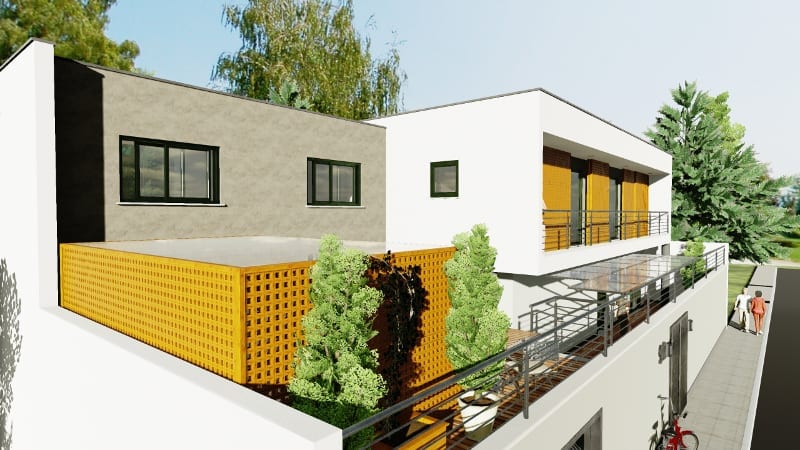

- Terrasse Casa-SJ
