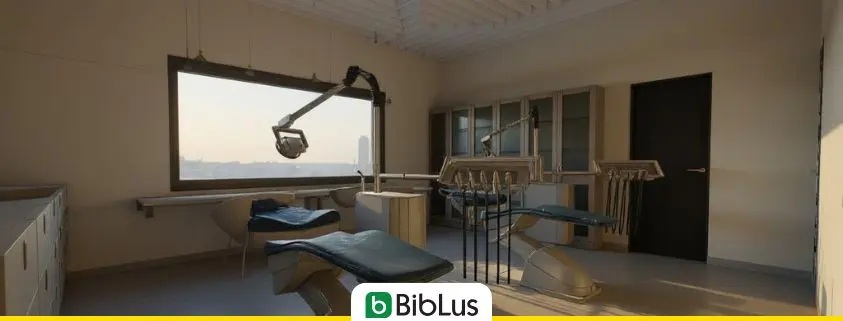

Como projetar uma clínica odontológica: guia completo e modelo BIM

Neste foco, veremos como projetar um consultório odontológico através de uma abordagem completa, com imagens, elaborados gráficos e técnicos, referências normativas e com um utilíssimo exemplo prático, em 3D, para baixar gratuitamente e usar como guia para seus projetos.

O projeto do consultório odontológico é complementado com o planejamento da instalação elétrica: o projeto e a relação técnica da instalação estão disponíveis para download no final do artigo.

Corredor | Render realizado con Edificius

Baixe gratuitamente o modelo BIM 3D (arquivo .edf) do projeto, que foi onde realizamos esses renders, e tente obter os mesmos resultados.

Baixe gratuitamente Edificius, o software para projeto arquitetônico BIM

Como projetar uma clínica odontológica: organização funcional

Depois de verificar o espaço disponível, as normas de referência e as específicas exigências do cliente, o planejamento deverá levar em conta também os caminhos dos pacientes e dos funcionários.

As funções a serem cumpridas são:

• sala de espera;
• uma ou mais de uma sala para as prestações clínicas;
• espaços para atividades administrativas;
• banheiros para clientes ou funcionários;
• depósito de material limpo ou sujo;
• espaço para depósito de materiais e ferramentas.

Primeiramente, é necessário considerar os diferentes caminhos que ocorrem em uma clínica odontológica:

• pacientes;
• médicos;
• funcionários.

O gerenciamento incorreto desses caminhos pode causar interferências e perdas de tempo e privacidade. Para gerenciar os fluxos, algumas soluções preveem o corredor duplo: um para pacientes e outro, no lado oposto, para a equipe.

Na verdade, é muito mais comum usar portas que conectam diretamente duas ou mais salas contíguas, permitindo a equipe se deslocar de uma sala para outra sem passar pelo corredor. Porém, isso também traz algumas desvantagens, pois a porta adicional reduz o espaço para mobiliário ou equipamentos, e a transmissão acústica entre os ambientes diminui a privacidade.

Impedir que os fluxos se cruzem permite que os médicos entram e saiam de uma sala para outra sem serem vistos por pacientes ou fornecedores em momentos inadequados.

Sala de espera | Render realizado con Edificius

Se tiver um espaço disponível, é muito útil fornecer uma área para o café ou almoço, tanto para o dentista quanto para a equipe.

Quando for viável, em relação à escolhas de composição/distribuição, é aconselhável:

• separar áreas públicas (sala de espera, escritório, banheiros para pacientes, vestiários) das áreas clínicas (consultório, área para esterilização, área para radiografias, vestiários, banheiros para funcionários).
• Prever entradas separadas para pacientes e médicos.
• Colocar a recepção no ingresso, entre área do consultório e pública.
• Prever uma sala de espera ampla e luminosa.
• Colocar os banheiros, inclusive os para pessoas com necessidades especiais, perto da sala de espera.
• Organizar os ambientes conforme necessidade (área para radiografias, área para esterilização, área para fotografias, espaços técnicos, depósitos, etc.).
• Utilizar os demais espaços para depósitos de produtos de limpeza.
• Prever um espaço para depósito de ferramentas tecnológicas.

Planta dos fluxos públicos e privados – Realizada com Edificius

Em relação às escolhas técnicas, é bom levar em conta:

• instalações hídricas, de osmose, de aspiração, ar comprimido, eletricidade e Internet.
• Espaços para radiografias com proteção contra radiação em paredes e portas, eventuais superfícies horizontais, ligações às instalações de controle das ferramentas radiográficas, sinalização adequada, sistema de câmaras internas.
• Sistema de iluminação confortável e que limite o desperdício energético.
• Luz artificial com valores de iluminação conforme normas.
• Fontes de luz com intensidade ajustada ao uso e baixo consumo energético.
• Luzes com tampas anti-reflexo.
• Iluminação fria nos ambientes médicos e quente na sala de spera e de contato com clientes.
• Sistema de isolamento acústico para isolamento das salas entre si, das fontes de ruído externas e dos equipamentos barulhoso, como compressor e aspirador.
• Instalações sonoras em cada ambientes para música de fundo, assim como um vídeo na sala de espera.
• Materiais resistentes, fáceis a serem limpos, antiderrapante.

Render clínica odontológica | Render realizado com Edificius

Normas de referência

O projetista deve ter em conta diferentes fatores técnicos e normativos:

• examinar os requisitos estruturais e organizativos, conforme as normas higiênicas-sanitárias.
• Analisar as restrições normativas (dimensões dos espaços, área pública e privada, blindagens contra a radiação ionizante, número de banheiros, taxa de acessibilidades, etc.).
• Individuar as práticas de construção necessárias antes do início dos trabalhos.
• Estudar cada ambiente para realizar escolhas arquitetônicas adequadas (dimensões dos ambientes, exposição solar, isolamento acústico, ligações com outros ambientes, tipo de materiais, contenção do risco radiológico, ruído das máquinas).

Projeto clínica odontológica | Corte | Realizado com Edificius

Após estudo das normas de referência, o projetista tem que:

• analisar o organograma da estrutura médica, assim como a tipologia dos usuários e as atividades médico-quirúrgicas previstas.
• Ter conhecimento da história profissional e das competências da equipe médica, para individuar as temáticas a serem abordadas.
• Analisar as atividades abordadas, os hábitos, os caminhos e os fluxos de pacientes e funcionários, as falhas e os possíveis aprimoramentos. Dessa forma, o dono da clínica estará consciente dos fatores positivos e negativos das áreas já existentes, em caso de renovação, ou das áreas a serem projetadas.
• Individuar todas as necessidades funcionais: número e tipologias das áreas para atividades médicas e/ou de atendimento, número de ferramentas específicas, possíveis mudanças futuras na distribuição dos espaços.

Iluminação: conforto visual e eficiência energética

É necessário garantir níveis de iluminamento adequados nas áreas operacionais, com valores que atinjam 20.000 lux no campo visual, obtidos através de aparelhos LED de alta eficiência com reprodução cromática superior a CRI 90 e temperatura de cor entre 4000K e 6000K, para assegurar fidelidade cromática e precisão diagnóstica.

A iluminação deve ser uniforme, livre de sombras e ofuscamento, obtida através de ópticas de emissão controlada e sistemas de difusão, enquanto a integração da luz natural deve ser gerida com sombras e sensores para evitar variações repentinas de intensidade.

Do ponto de vista energético, a adoção de soluções LED de espectro completo, combinadas com sistemas de regulação dinâmica (dimmers, sensores de presença e aproveitamento da luz do dia), permite reduzir significativamente o consumo e prolongar a vida útil das instalações, garantindo ao mesmo tempo condições ideais para os diferentes tipos de tratamento.

Um correto planejamento de iluminação, conforme as normas de segurança e conforto visual, permite, portanto, unir alta qualidade perceptiva, redução da fadiga visual e sustentabilidade energética, transformando a iluminação em um verdadeiro elemento de valor para a eficiência geral do consultório odontológico.

Outras instalações fundamentais: água, ar comprimido, aspiração, rede de dados

Instalação de água

A instalação de água em um consultório odontológico não se limita à simples distribuição de água potável, mas deve atender a requisitos higiênico-sanitários muito específicos. Além das linhas para as pias e os espaços de serviço, são necessárias redes dedicadas para a alimentação das cadeiras odontológicas e das autoclaves de esterilização. Frequentemente, é previsto um sistema de osmose reversa ou desmineralização para garantir água livre de impurezas, reduzindo os riscos de contaminação bacteriana e prolongando a vida útil dos equipamentos. Os tubos devem ser feitos de materiais adequados para prevenir estagnações e colonizações microbianas, com inclinações e válvulas de não retorno projetadas para assegurar higiene e continuidade de fluxo.

Instalação de ar comprimido

O ar comprimido representa um recurso essencial para o funcionamento dos instrumentos odontológicos de alta precisão, como turbinas e micromotores pneumáticos. Os compressores utilizados devem ser livres de óleo e equipados com sistemas de secagem e filtragem em múltiplos níveis, capazes de fornecer ar limpo, seco e a pressão constante. O sistema deve ser dimensionado com base no número de estações operacionais, garantindo redundância e silêncio para não comprometer o conforto acústico do consultório. Um controle periódico dos filtros e dos reservatórios é fundamental para preservar a qualidade do ar e a segurança dos equipamentos.

Sistema de aspiração

O sistema de aspiração centralizada é indispensável para a gestão de aerossóis, líquidos biológicos e detritos produzidos durante os tratamentos odontológicos. Deve ser projetado com capacidade adequada ao número de cadeiras e equipado com separadores de amálgama em conformidade com as normas ambientais, para evitar a dispersão de metais pesados nas águas residuais. O ar extraído deve ser filtrado e direcionado para o exterior para manter altos padrões higiênicos e reduzir o risco de contaminações. Atenção especial deve ser dada à redução do ruído e à facilidade de manutenção, para garantir a continuidade operacional sem desconforto para pacientes e operadores.

Rede de dados

A rede de dados (LAN) constitui a infraestrutura digital do consultório odontológico, suportando softwares de gestão, arquivamento eletrônico dos prontuários, imagem radiográfica digital e sistemas CAD/CAM para próteses. Deve ser realizada com cabeamento estruturado de categoria elevada (Cat. 6 ou superior) ou fibra óptica, garantindo assim velocidade, estabilidade e segurança das conexões. Uma rede bem dimensionada e escalável também permite integrar câmeras de controle e soluções IoT para a gestão inteligente das instalações.

Um exemplo prático de projeto de clínica odontológica

Acabamos nossa apresentação disponibilizando um exemplo prático que possa servir de guia, seja do ponto de vista técnico seja do criativo, para o projeto de uma clínica odontológica.

Suponhamos dispor de um espaço de em cerca de 150 mq, em um único nível, apto a acomodar uma clínica odontológica.

Render da recepção, realizado com Edificius

Na entrada, colocamos a área para recepção dos clientes. Neste caso, a precisão dos elementos de acabamento do ambiente é fundamental, pois constitui a primeira abordagem dos clientes com a clínica: o balcão em pedra calcária é simétrico à entrada e, para trás, um pequeno pátio verde permite para a luz zenital filtrar na sala. O revestimento de pedra calcária bujardada salienta todo o bloco central dos ambientes circundantes, caracterizados por um revestimento polimérico com superfície elevada e tons escuros.

Render da clínica odontológica realizado com Edificius

Ao entrar na área de recepção, tem a sala de espera, cujas grandes janelas com vista para a paisagem circundante e os confortáveis assentos de couro contribuem ao conforto do paciente.

Da sala de espera é possível acessar aos banheiros para os clientes, divididos por gênero, um dos quais também é configurado para uso por pessoas com necessidades especiais.

O corredor contíguo à área de recepção leva aos consultórios médicos, à sala de raios-X e ao escritório da equipe médica. Estes são os únicos ambientes que podem ser acessados pelos pacientes. Paralelamente aos caminhos horizontais acessíveis ao público, tem a área ao uso exclusivo da equipe da clínica. Da entrada, você pode acessar diretamente o escritório, a área dedicada à pausa e o corredor que leva aos serviços para a equipe (banheiro e vestiário), a sala técnica e a sala de esterilização. Dessa forma, os fluxos de clientes e de funcionários dentro do escritório ficarão separados.

Render de clínica odontológica realizado com Edificius

Outra dica de projeto que aperfeiçoa a viabilidade dos quartos é a porta dupla de acesso. Assim, os médicos conseguem alcançar os espaços para pausa, assim como escritórios e consultórios médicos, sem atravessar o corredor utilizado pelos pacientes.
Os materiais utilizados para o projeto são poucos, mas fortemente caracterizados: calcário, aço, revestimento plástico, madeira branqueada para pisos e resinas para ambientes médicos – também útil para facilitar a limpeza e o saneamento.

Os jogos da perspectiva que podem ser apreciados entre os blocos volumétricos internos são enfatizados pelos strips LED que realçam os pontos de fuga das paredes do corredor.

Download

Baixe gratuitamente o modelo BIM 3D (arquivo .edf) do projeto, que foi onde realizamos esses renders, e tente obter os mesmos resultados.

Baixe gratuitamente o modelo IFC do projeto

Vídeo – clínica odontológica

Slides – clínica odontológica

FAQ do projeto de um consultório odontológico

Quais são as dimensões mínimas previstas para os ambientes de um consultório odontológico?

As dimensões mínimas podem variar a nível regional, mas geralmente devem ser respeitados alguns parâmetros: área de recepção e administrativa não inferior a 12 m²; serviços higiênicos com superfície mínima de 2 m², distintos para usuários e pessoal; local operacional odontológico com superfície não inferior a 9 m², dotado de iluminação e ventilação adequadas, pia com comandos não manuais e superfícies facilmente higienizáveis. São também necessários espaços para depósito de sujo-limpo, armários para materiais e locais técnicos.

Como devem ser organizados os percursos de pacientes e pessoal dentro do consultório odontológico?

É fundamental evitar interferências entre os percursos de pacientes, médicos e pessoal. As soluções mais comuns preveem a separação entre áreas públicas e clínicas, com recepção estratégica, serviços higiênicos próximos à sala de espera e corredores dedicados ao pessoal. Em alguns casos, são utilizadas portas de ligação entre as salas clínicas para facilitar os deslocamentos dos operadores, levando em conta as implicações sobre a privacidade e a acústica.

Quais instalações tecnológicas são indispensáveis em um consultório odontológico?

As instalações fundamentais incluem: instalação de água com sistemas de osmose e tubulações sanitárias, instalação de ar comprimido com compressores livres de óleo e sistemas de filtragem, sistema de aspiração centralizada com separadores de amálgama e descarga externa, rede de dados de alta velocidade para softwares de gestão e imagem digital, e instalação elétrica conforme à normativa. Também deve ser prevista uma iluminação LED de alta reprodução cromática (CRI > 90) com sistemas de controle dinâmico.
