Significado do IFC: características, vantagens e certificações

O que é o arquivo IFC? O IFC (Industry Foundation Classes) é um formato de dados aberto, não controlado por um único operador, criado para facilitar a interoperabilidade entre os vários operadores. Tem como objetivo permitir a troca de um modelo informativo sem perda ou distorção de dados ou informações.

O IFC foi projetado para processar todas as informações do edifício, através de todo o seu ciclo de vida, desde a análise de viabilidade até a sua realização e manutenção, passando pelas várias fases de projeto e planejamento, até chegar à sua desativação e demolição.

No entanto, para responder de forma completa à pergunta “o que é o IFC“, é necessário introduzir primeiro o conceito de BIM.

O que é o BIM e a sua ligação com o IFC

BIM é o acrônimo de “Building Information Modeling” ou Modelo de Informações de um Edifício. O NIBS (National Institutes of Building Science) define o BIM como a “representação digital de características físicas e funcionais de um objeto”.

É importante esclarecer que o BIM deve ser entendido como uma metodologia operacional e não como uma ferramenta. O BIM pode ser imaginado como um processo de:

• programação;
• projeto;
• realização;
• gestão;
• manutenção;
• desativação;

de uma construção que utiliza um modelo informativo, ou seja, um modelo que contém todas as informações que dizem respeito ao seu ciclo de vida, desde o projeto até a construção, até a sua demolição e desativação.

Uma característica fundamental da metodologia BIM é a colaboração entre as diferentes partes interessadas nas várias fases do ciclo de vida de uma estrutura, a fim de inserir, extrair, atualizar ou modificar as informações no modelo. Por exemplo, o projetista arquitetônico define as formas, as geometrias até chegar ao modelo 3D; o projetista estrutural define os elementos da estrutura (vigas, pilares, paredes, fundações, etc.), e assim por diante.

E aqui está, portanto, a necessidade de um formato padrão que permita a interoperabilidade entre os profissionais envolvidos e a troca de dados de forma segura, sem erros e/ou perda de informações. É exatamente esse o objetivo do formato IFC.

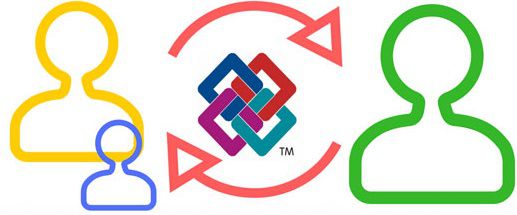

Conceito de interoperabilidade

O que é o IFC

O IFC é um formato de dados específico que permite a troca de um modelo informativo sem perda ou distorção de dados ou informações.

Trata-se de um formato de arquivo aberto, neutro, não proprietário, ou seja, não controlado por produtores de software individuais, criado para facilitar a interoperabilidade entre os vários operadores.

A IFC foi projetada para processar todas as informações de um ativo, através de todo o seu ciclo de vida.

Breve história do IFC e do buildingSMART

A iniciativa IFC nasceu em 1994, quando um consórcio industrial investiu na criação de um específico código informativo (um conjunto de classes C++) capaz de suportar o desenvolvimento de aplicações integradas; doze empresas americanas aderiram ao consórcio, que recebeu o nome de “Industry Alliance for Interoperability”.

Em setembro de 1995, a Aliança abriu a adesão a todas as partes interessadas e em 1997 mudou seu nome para “International Alliance for Interoperability”.

A nova Aliança foi reconstituída como uma organização sem fins lucrativos, com o objetivo de desenvolver e promover o Industry Foundation Classes (IFC) como um modelo de dados neutro, útil para coletar informações relacionadas a todo o ciclo de vida de um edifício e de suas instalações.

Desde 2005, a Aliança realiza suas atividades através do buildingSMART.

BuildingSMART é hoje uma aliança mundial que lidera o desenvolvimento de um padrão internacional de ferramentas e formação para apoiar o amplo uso do BIM.

A arquitetura IFC baseia sua estrutura em:

• semântica,
• relações,
• propriedades.

Os elementos são projetados para descrever os componentes de um edifício, como por exemplo: instalações, espaços, zonas, mobiliário, elementos estruturais (pilares, vigas, paredes, lajes, etc.), incluindo as propriedades específicas de cada objeto.

Graças a essa subdivisão, é possível associar a cada objeto determinados parâmetros como por exemplo:

• forma,
• custo,
• solicitação de manutenção,
• posição,
• desempenho energético,
• conexões com outros objetos,
• segurança,
• características físicas e mecânicas.

Todos esses dados são geralmente codificados em um dos três formatos de arquivo IFC disponíveis:

• .ifc: formato de arquivo padrão baseado no padrão ISO-STEP;
• .ifcxml: codificação baseada na linguagem XML;
• .ifczip: arquivo compactado de um desses formatos, que pode conter também material adicional, como PDF ou imagens.

Segundo o buildingSMART, o formato IFC é a principal ferramenta para a realização do Open BIM, “que representa uma abordagem universal para a colaboração no projeto e construção de edifícios baseados em padrões e fluxos de trabalho abertos“.

Vantagens do uso da IFC no BIM

A principal vantagem oferecida pelo formato IFC é a possibilidade de permitir a colaboração entre as várias partes envolvidas no processo de construção, permitindo que elas troquem informações através de um formato padrão.

Isso resulta em maior qualidade, redução de erros, diminuição de custos e economia de tempo, com dados e informações consistentes nas fases de projeto, execução e manutenção.

Características técnicas do formato IFC

O formato IFC (Industry Foundation Classes) é um padrão aberto, desenvolvido pelo buildingSMART, projetado para garantir a interoperabilidade entre diferentes plataformas BIM (Building Information Modeling). Destaca-se por sua capacidade de representar de forma estruturada tanto conteúdos geométricos quanto informações não geométricas (dados alfanuméricos).

Conteúdos geométricos e não geométricos

A IFC suporta uma representação tridimensional precisa dos elementos construtivos, utilizando geometrias explícitas (sólidos BREP, malhas) ou implícitas (perfilamentos paramétricos). Paralelamente, integra dados não geométricos como materiais, propriedades físicas, informações de instalações, códigos normativos e relações entre elementos. Isso permite uma modelagem semântica do edifício, útil para análises energéticas, cálculos métricos, manutenção e gestão do ciclo de vida da obra.

Exportação de arquivos IFC e interoperabilidade de software

A exportação em formato IFC representa um passo chave para garantir a comunicação entre diferentes ambientes de software BIM. Os principais softwares (Revit, Edificius, Archicad, Allplan, Tekla, etc.) oferecem funcionalidades de exportação e importação IFC, aderindo a versões específicas do padrão (ex. IFC2x3, IFC4), e a modos de troca como Model View Definition (MVD), incluindo Design Transfer View ou Reference View, que regulam o tipo e a profundidade dos dados transferidos.

Exportar de um software BIM

Para realizar uma exportação eficaz, é necessário configurar corretamente os mapeamentos dos objetos BIM em relação às entidades IFC (como IfcWall, IfcSlab, IfcDoor), definir as propriedades personalizadas (Psets) e selecionar o nível de detalhe geométrico (LOD). Os softwares oferecem templates de exportação e ferramentas de verificação que ajudam a garantir a consistência do modelo com os requisitos do projeto ou com os cadernos de encargos informativos (EIR).

Compatibilidade entre ferramentas

Apesar da crescente adoção do padrão, a compatibilidade entre ferramentas pode variar dependendo das implementações do formato IFC pelos diversos softwares. A correta interoperabilidade depende da conformidade das exportações com os MVD, da qualidade do modelo original e da capacidade dos softwares destinatários de interpretar corretamente as entidades IFC.

Certificação IFC dos softwares BIM e garantia de conformidade de softwares e aplicações

BuildingSMART International definiu um processo de certificação que assegura a correção da importação e exportação de seus dados IFC, com a garantia de conformidade aos padrões.

É, portanto, fundamental que um software forneça a garantia de ser capaz de ler, escrever e trocar informações com outros programas.

Atualmente, a ACCA software oferece uma ampla gama de softwares de autoria BIM e ferramentas BIM integradas no processo BIM, prontas para atender a qualquer necessidade de interoperabilidade exigida pela abordagem openBIM®, certificadas para o formato padrão IFC pela buildingSMART international:

1. usBIM – o sistema de gestão BIM para visualizar, compartilhar e gerenciar online projetos de construções e infraestruturas, mesmo de grandes dimensões;
2. usBIM.platform – o Ambiente Comum de Dados (CDE) para gerenciar o processo BIM em openBIM® completamente na nuvem, compartilhando arquivos de qualquer formato e tamanho;
3. usBIM.geotwin – a aplicação que une BIM e GIS e nasce da conexão dinâmica entre a plataforma usBIM da ACCA e a tecnologia ArcGIS da Esri® para gerenciar modelos IFC/openBIM®, BIM/3D, nuvens de pontos, malhas texturizadas, etc. geolocalizados e integrados com o GIS para realizar extraordinários Digital Twin Geoespaciais;
4. usBIM.maint – o software de Gestão Visual de Instalações para o planejamento de manutenções, o rastreamento de atividades e a gestão de problemas em uma única plataforma;
5. usBIM.resolver – para gerenciar os problemas de canteiro e resolver questões em tempo real;
6. Edificius – o software de projeto de construção 3D BIM que integra arquitetura, design de interiores, design externo, instalações e todos os outros campos do projeto arquitetônico;
7. PriMus – o software para cálculo e contabilidade de obras mais utilizado pelos técnicos italianos;
8. CerTus-SCAFFOLDING – a solução ACCA para o projeto 2D e 3D de andaimes e a redação rápida do relatório, PiMUS (Normativa italiana);
9. CerTus-HSBIM – para projetar as evoluções do canteiro e avaliar previamente os riscos;
10. EdiLus – o software BIM com solucionador de elementos finitos integrado para cálculo estrutural;
11. Solarius-PV– a solução profissional para o projeto técnico e a simulação econômica de qualquer tipo de sistema fotovoltaico conectado à rede elétrica (grid-connected), desde o projeto 3D, ao dimensionamento, da análise econômica aos esquemas unifilares em uma única solução;

Lembramos que a ACCA software desde outubro de 2018 é membro oficial do buildingSMART International.

Perguntas frequentes sobre o arquivo IFC

O que é o formato de arquivo IFC?

O formato IFC (Industry Foundation Classes) é um padrão aberto e neutro desenvolvido para garantir a interoperabilidade entre diferentes softwares no contexto do Building Information Modeling (BIM). Não é proprietário e permite a troca de modelos informativos entre diferentes plataformas sem perda ou distorção dos dados.

Qual é a ligação entre IFC e BIM?

O BIM (Building Information Modeling) é uma metodologia que gerencia digitalmente as informações de uma obra durante todo o seu ciclo de vida. O IFC é o formato padrão que permite compartilhar e transferir essas informações entre todos os atores do processo BIM, tornando possível a colaboração entre softwares diferentes.

Quais vantagens o IFC oferece?

A principal vantagem do uso do IFC é a possibilidade de colaboração entre as diferentes figuras profissionais envolvidas no projeto. Isso se traduz em uma maior qualidade do projeto, menos erros, economia de custos e tempo, e melhor coerência das informações entre projeto, construção e manutenção.

Como funciona tecnicamente o arquivo IFC?

A arquitetura IFC é estruturada para representar tanto a geometria quanto os dados não geométricos de um edifício. Cada objeto pode conter informações como forma, posição, custos, desempenho energético e muito mais, graças à associação de propriedades, relações e semântica.

Quais são os formatos de arquivo disponíveis para o IFC?

Existem três formatos principais: .ifc (padrão ISO-STEP), .ifcxml (baseado em XML) e .ifczip (arquivo comprimido que pode incluir também arquivos PDF, imagens ou documentação).

Como exportar corretamente um modelo no formato de arquivo IFC?

Para uma exportação correta no formato IFC, é necessário mapear corretamente os objetos BIM com as entidades IFC (ex. IfcWall, IfcDoor), definir propriedades personalizadas (Psets), escolher o nível de detalhe (LOD) e realizar uma verificação através de ferramentas disponibilizadas pelos softwares BIM.

O que é buildingSMART?

BuildingSMART é uma organização internacional sem fins lucrativos que promove o desenvolvimento e a difusão do padrão IFC. É responsável pela certificação dos softwares que garantem a interoperabilidade através do uso correto do formato IFC.

Quais softwares ACCA são certificados IFC pela buildingSMART?

O software ACCA obteve a certificação IFC para muitas de suas ferramentas, incluindo: usBIM, usBIM.platform, usBIM.geotwin, usBIM.maint, Edificius, PriMus, CerTus, CerTus-PN, CerTus-HSBIM, EdiLus, TerMus, Solarius-PV, ManTus e NeXus. Esses softwares estão em conformidade com os padrões buildingSMART para importação e exportação de dados IFC.

Por que a certificação IFC é importante?

A certificação garante que um software seja capaz de ler, escrever e trocar dados IFC de maneira conforme aos padrões internacionais. Isso assegura que as informações permaneçam coerentes e confiáveis durante a transição de um software para outro, condição essencial para uma correta interoperabilidade no processo BIM.
