Sistema HVAC: significado, funcionamento e projeto dos sistemas HVAC

Os sistemas HVAC são essenciais para garantir o conforto e a saúde dos ocupantes em qualquer edifício, mas seu projeto e gestão requerem competências específicas e uma abordagem integrada.

Através deste guia, você entenderá o que são os sistemas HVAC e como são projetados, analisando os diferentes tipos e os componentes principais. Exploraremos como o uso de software BIM para os sistemas MEP pode melhorar o projeto, permitindo uma visualização detalhada dos sistemas antes da realização. Além disso, veremos como o esquema IfcHvacDomain, integrado nos modelos IFC, simplifica a colaboração entre os profissionais, otimizando todo o processo de projeto.

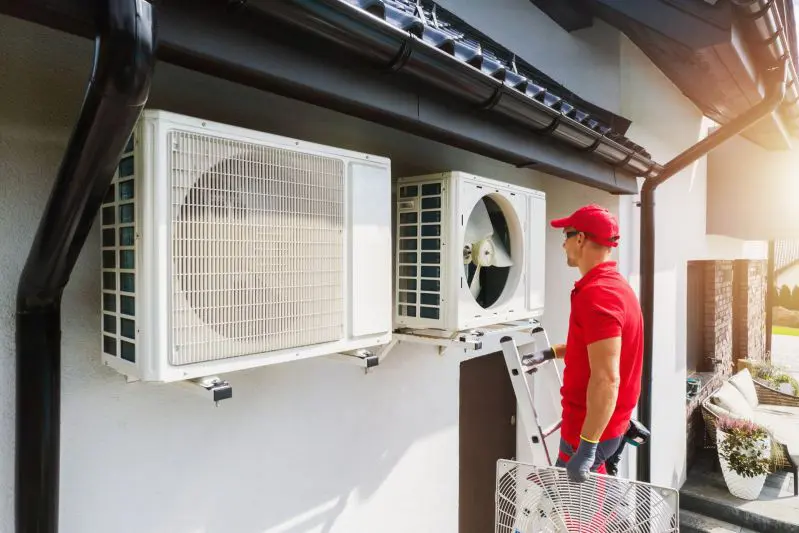

Como gerenciar melhor os sistemas HVAC

Definição de HVAC (Aquecimento, Ventilação e Ar Condicionado)

O acrônimo HVAC, que significa Aquecimento, Ventilação e Ar Condicionado (Heating, Ventilation e Air Conditioning), refere-se a um conjunto de tecnologias avançadas projetadas para controlar e otimizar as condições ambientais dentro de edifícios. Esses sistemas são fundamentais para garantir o conforto térmico, a qualidade do ar e a umidade adequada nos espaços fechados, assegurando um ambiente saudável e confortável. Os sistemas HVAC podem ser aplicados a uma ampla gama de contextos, desde residências privadas até grandes complexos comerciais ou industriais, adaptando-se às necessidades específicas de cada tipo de ambiente.

O que são os sistemas HVAC?

Um sistema HVAC é um sistema integrado que combina diferentes tecnologias para regular de forma eficiente as condições ambientais de um edifício. Esses sistemas são compostos por vários componentes que trabalham juntos para oferecer um controle ideal da temperatura, da umidade e da qualidade do ar interno. Um sistema HVAC pode incluir soluções personalizadas para a otimização do consumo de energia, aproveitando tecnologias modernas como controle automatizado, sensores inteligentes e sistemas de gestão de energia. Ao projetar um sistema HVAC, é necessário considerar fatores como a distribuição do ar, a eficiência energética e a durabilidade ao longo do tempo, a fim de garantir o melhor equilíbrio entre desempenho e custos de operação.

Como funciona um sistema HVAC?

Um sistema HVAC funciona integrando vários sistemas que operam juntos para garantir o máximo conforto e eficiência energética dentro de um edifício. A regulação da temperatura, da umidade e da qualidade do ar ocorre graças a diferentes componentes que desempenham papéis específicos. Esses componentes trabalham em sinergia para manter um ambiente ideal, com o aquecimento, o resfriamento e a ventilação respondendo às necessidades do edifício e dos ocupantes. No próximo parágrafo, aprofundaremos em detalhes os principais componentes de um sistema HVAC, analisando como cada um deles contribui para o funcionamento geral do sistema.

Os componentes de um sistema HVAC

Os principais componentes de um sistema HVAC são:

• gerador de calor (caldeira ou bomba de calor): este dispositivo fornece o calor necessário para aquecer o ambiente. A caldeira utiliza gás, eletricidade ou óleo diesel para gerar calor, enquanto a bomba de calor pode tanto aquecer quanto resfriar, aproveitando o princípio de transferência de calor;
• unidade de resfriamento (ar condicionado ou chiller): o ar condicionado remove o calor do ar interno e o libera para o exterior, diminuindo a temperatura. Os chillers são utilizados principalmente em sistemas de grande porte para resfriar grandes volumes de ar ou água, que por sua vez são utilizados para resfriar os ambientes;
• ventilação: os ventiladores e as unidades de tratamento de ar (UTA) são responsáveis pela renovação do ar. O ar fresco entra no edifício, enquanto o ar viciado é expelido. Este processo é fundamental para manter uma adequada qualidade do ar interno;
• canais de distribuição: os dutos ou canais são o meio pelo qual o ar aquecido ou resfriado é distribuído nos ambientes. Podem ser ocultos dentro das paredes ou sob o piso, dependendo do tipo de sistema;
• termostatos e sensores: esses dispositivos monitoram a temperatura, a umidade e a qualidade do ar, regulando automaticamente o funcionamento do sistema para manter as condições ideais;
• filtros de ar: os filtros são utilizados para purificar o ar, removendo poeira, alérgenos e outras partículas. Alguns sistemas avançados incluem filtros HEPA ou sistemas de purificação para melhorar ainda mais a qualidade do ar interno.

Tipos de sistemas HVAC

Os sistemas HVAC diferem principalmente pelo tipo de fluido utilizado, pela forma de distribuição da energia térmica e pelo seu propósito. Cada tipo apresenta vantagens específicas dependendo das necessidades de conforto, eficiência energética e configuração do edifício. As principais categorias de sistemas HVAC são:

• sistemas a fluido intermediário: utilizam um circuito hidráulico intermediário entre o gerador de calor e o ambiente a ser climatizado. O fluido térmico, como água ou água glicolada, é tratado externamente por bombas de calor ou chillers e depois distribuído dentro dos ambientes através de terminais como fan coils ou painéis radiantes;
• sistemas de expansão direta: nesses sistemas, o refrigerante do circuito frigorífico alimenta diretamente os terminais, como unidades de tratamento de ar ou splits. Esses sistemas são mais simples de instalar e oferecem maior eficiência energética, reduzindo o espaço interno e melhorando o controle do clima;
• sistemas mistos: combinam as características dos sistemas a água e a ar, permitindo uma gestão ideal do conforto térmico e da qualidade do ar, graças à flexibilidade oferecida pela combinação de diferentes tecnologias;
• sistemas VRF (Variável Refrigerant Flow): uma tipologia avançada de sistemas de expansão direta que permitem gerenciar de forma precisa a temperatura e o fluxo de refrigerante em cada ambiente, oferecendo um controle centralizado e a possibilidade de operar tanto em modo aquecimento quanto resfriamento, adaptando-se às diferentes necessidades dos usuários.

Cada tipo de sistema HVAC é projetado para atender a necessidades específicas em termos de espaço, eficiência energética e conforto, e a escolha depende de fatores como o tamanho do edifício, o uso dos espaços e as preferências em termos de controle do clima.

Vantagens dos sistemas HVAC

Os sistemas HVAC oferecem inúmeras vantagens, tanto em termos de conforto quanto de economia de energia, tornando-os essenciais para qualquer tipo de edifício. Aqui estão alguns dos principais benefícios que esses sistemas podem oferecer:

• regulação ideal das condições ambientais: os sistemas HVAC permitem regular de forma eficiente a temperatura, a umidade e a qualidade do ar dentro dos edifícios. Isso assegura condições ambientais ideais para o bem-estar dos ocupantes, melhorando o conforto habitacional e promovendo uma melhor saúde e produtividade nos ambientes de trabalho;
• eficiência energética: outro importante benefício dos sistemas HVAC é seu papel crucial na otimização da eficiência energética dos edifícios. Graças à regulação precisa das condições ambientais, esses sistemas contribuem para a redução do consumo de energia e das despesas relacionadas, garantindo ao mesmo tempo desempenho ideal.

Sistemas HVAC inteligentes: IoT e Sistema de Gestão de Edifícios para um controle avançado

Nos últimos anos, a integração dos sistemas HVAC com tecnologias IoT (Internet das Coisas) e Sistema de Gestão de Edifícios (BMS) abriu novas fronteiras no controle avançado dos sistemas. Esses desenvolvimentos permitem não apenas uma gestão mais eficiente da energia e dos recursos, mas também uma regulação ideal do conforto ambiental através da automação e do monitoramento remoto. Vamos analisar algumas inovações que estão melhorando o setor, com benefícios concretos em termos de eficiência, conforto e manutenção:

• Sensores inteligentes e manutenção preditiva. Graças ao IoT, os sistemas HVAC podem ser equipados com sensores inteligentes capazes de coletar dados em tempo real sobre as condições ambientais e o desempenho do sistema. Esses dados podem ser analisados para otimizar o funcionamento dos sistemas, regulando-os de acordo com as necessidades específicas dos ocupantes e as condições externas. Além disso, os sistemas IoT permitem uma manutenção preditiva, identificando rapidamente anomalias ou falhas e intervindo antes que problemas mais graves ocorram.
• Controle centralizado e coordenado. A integração dos sistemas HVAC com os sistemas de gestão de edifícios permite um controle centralizado e coordenado de todos os sistemas presentes no edifício. Isso otimiza a eficiência geral e garante um ambiente seguro e confortável para os ocupantes. Além disso, a análise dos dados coletados permite que os administradores de sistema compreendam melhor o funcionamento do edifício e façam as devidas modificações gerenciais para otimizar o fluxo de operações e reduzir o consumo de energia.
• Manutenção e diagnóstico remoto. A conexão dos dispositivos aos sistemas de controle central permite diagnosticar eventuais falhas e mau funcionamento à distância, permitindo intervenções rápidas de manutenção preventiva. Essa abordagem permite identificar problemas precocemente, economizando em reparos e prolongando a vida útil dos produtos, contribuindo assim para uma gestão mais eficiente e sustentável dos edifícios.

Como projetar um sistema HVAC com um software BIM para instalações MEP

Para projetar um sistema HVAC de forma eficiente, a utilização de um software BIM para as instalações MEP é essencial. O BIM permite visualizar antecipadamente o sistema, otimizar a disposição das tubulações e melhorar a colaboração entre os diferentes profissionais envolvidos no projeto. Abaixo você pode ver como utilizar ao máximo esse software para a projeção de um sistema HVAC.

O que é o formato IFC e por que é importante para o HVAC?

Em um mundo cada vez mais digitalizado, a interoperabilidade se tornou uma necessidade fundamental no setor da construção. Uma das ferramentas mais poderosas para promover uma colaboração eficaz entre as diferentes disciplinas é o formato openBIM IFC. Se você atua no setor AEC, é provável que já tenha tido experiência com arquivos IFC.

IFC, que significa Industry Foundation Classes, é um formato de dados aberto criado para simplificar a troca de informações entre os profissionais durante todo o ciclo de vida de um edifício. Quando se trata de sistemas HVAC, a adoção do formato IFC garante uma comunicação mais fluida entre arquitetos, engenheiros mecânicos e especialistas em eficiência energética, reduzindo significativamente os riscos de desalinhamentos e conflitos de projeto.

No contexto HVAC, o IFC não apenas define os elementos relacionados aos sistemas de ventilação, aquecimento e resfriamento, mas, graças ao esquema IfcHvacDomain, estabelece uma estrutura padronizada que facilita a descrição e a coordenação de cada componente do sistema, assegurando uma integração precisa e uma gestão ideal de todo o sistema.

Tipos de IfcHvacDomain

O que contém o esquema IfcHvacDomain?

O esquema IfcHvacDomain é essencial para a representação dos sistemas HVAC nos modelos BIM baseados no formato IFC. Ele inclui uma série de categorias de elementos fundamentais para o projeto e a gestão dos sistemas HVAC. Abaixo, vemos as principais categorias incluídas no esquema:

• segmentos, conexões e acessórios para a distribuição do ar: o esquema descreve os elementos necessários para a distribuição do ar dentro dos edifícios, como os dutos e os acessórios. Exemplos incluem:
  • IfcDuctSegment: representa um trecho de duto;
  • IfcDuctFitting: refere-se a acessórios como curvas e junções que permitem a conexão entre os segmentos de duto.
• equipamentos: o esquema IfcHvacDomain inclui os principais dispositivos utilizados nos sistemas HVAC, descrevendo cada um com parâmetros específicos. Por exemplo:
  • IfcBoiler: representa as caldeiras;
  • IfcPump: refere-se às bombas;
  • IfcFan: se refere aos ventiladores.

Cada elemento é descrito com parâmetros como a potência térmica para as caldeiras ou o tipo de energia utilizada por bombas e ventiladores;

• dispositivos de controle e terminais: o esquema inclui também os dispositivos que regulam a distribuição do ar, entre os quais:
  • IfcAirTerminal: as grelhas de ar, fundamentais para a distribuição uniforme do ar;
  • IfcValve: as válvulas de regulação, que controlam o fluxo de ar ou o funcionamento de outros componentes do sistema.

Vantagens da Utilização de IfcHvacDomain

A adoção do esquema IfcHvacDomain traz numerosos vantagens a todas as partes envolvidas no projeto e na gestão dos sistemas HVAC. Para arquitetos e projetistas, permite uma maior integração dos sistemas HVAC com o modelo arquitetônico, reduzindo os conflitos espaciais e garantindo um projeto mais fluido. Os engenheiros e técnicos HVAC, por sua vez, se beneficiam da padronização dos dados, que facilita a colaboração entre as diferentes equipes e contribui para reduzir erros, melhorando a eficiência do projeto. Finalmente, para os clientes e gerentes de instalações, a utilização de IfcHvacDomain simplifica a gestão e a manutenção dos sistemas, oferecendo uma visão clara e detalhada dos componentes HVAC, com um impacto direto na sua eficiência operacional e durabilidade ao longo do tempo.

Como funciona na prática: um exemplo de sistema HVAC em IFC

Suponhamos que estamos projetando o sistema de climatização para um escritório. Com o uso de IfcHvacDomain, cada parte da instalação é modelada e inserida no arquivo IFC, permitindo que todos os profissionais envolvidos trabalhem com as mesmas informações. Os dutos de ar tornam-se IfcDuctSegment, as curvas IfcDuctFitting, os ventiladores IfcFan – cada componente é bem definido e interconectado. Se o arquiteto decide mover uma parede, o efeito sobre todos os dutos HVAC é imediatamente visualizado e atualizado no arquivo IFC, tornando fácil adaptar o projeto e prevenir erros custosos no canteiro de obras. Um fluxo de trabalho que garante eficiência, reduz os imprevistos e otimiza a gestão de todo o processo de construção.
