ArcGIS y usBIM.geotwin: gemelos digitales territoriales para ciudades inteligentes, infraestructuras y patrimonio cultural

Detrás de cada edificio diseñado hoy, se oculta mucho más que un dibujo técnico: se oculta un modelo informativo. Pero, ¿qué sucede cuando estos modelos, altamente detallados, se integran con el contexto territorial y espacial?

La respuesta está en la sinergia entre BIM (Building Information Modeling) y GIS (Geographic Information System), un vínculo poderoso que da vida a los gemelos digitales geoespaciales: representaciones dinámicas e inteligentes de lo construido, capaces de transformar radicalmente la forma en que diseñamos, analizamos y gestionamos el patrimonio edilicio e infraestructural.

En el mundo de la construcción, la planificación urbana y la gestión del territorio, esta integración marca un punto de inflexión. No se trata solo de visualizar modelos tridimensionales, sino de habilitar una gobernanza digital de lo construido basada en datos actualizados, interoperables y georreferenciados.

En este artículo exploraremos cómo herramientas de vanguardia como ArcGIS y usBIM.geotwin hacen que todo esto no solo sea posible, sino que ya esté operativo en casos concretos: aeropuertos, puentes, barrios, bienes culturales y ciudades inteligentes enteras.

Del dibujo al modelo inteligente: ¿qué es el BIM?

Durante siglos, la arquitectura y la ingeniería se han confiado a plantas, secciones y alzados: herramientas gráficas que, aunque refinadas, representaban solo una visión parcial de la construcción. El BIM — Building Information Modeling — rompe con este pasado, introduciendo una lógica completamente diferente: objetos inteligentes y paramétricos.

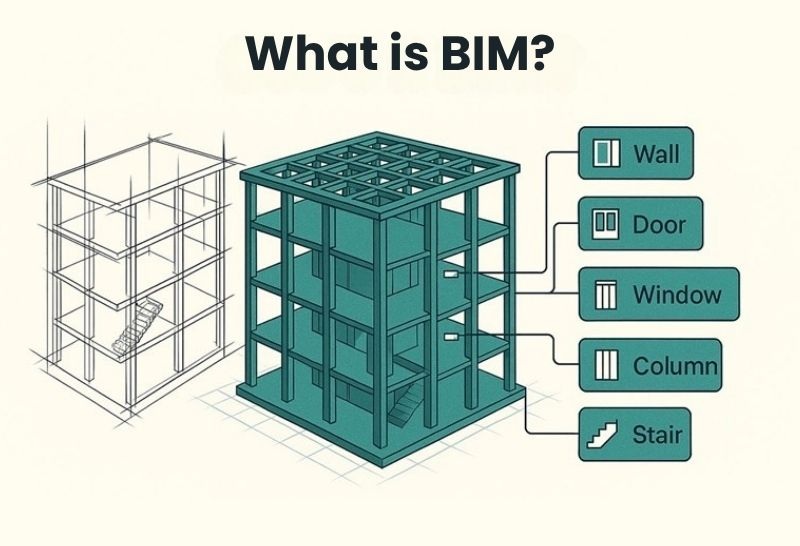

Del dibujo técnico al modelo informativo: el salto de calidad del BIM

En un edificio, cada elemento ya no está solo representado gráficamente, sino que es un objeto con atributos informativos. Una ventana, por ejemplo, no solo tiene ancho y alto, sino que posee parámetros técnicos como:

• resistencia mecánica;
• reacción al fuego;
• conductividad térmica.

Esto hace del BIM una verdadera base de datos de la construcción, accesible, interrogable, y sobre todo interoperable.

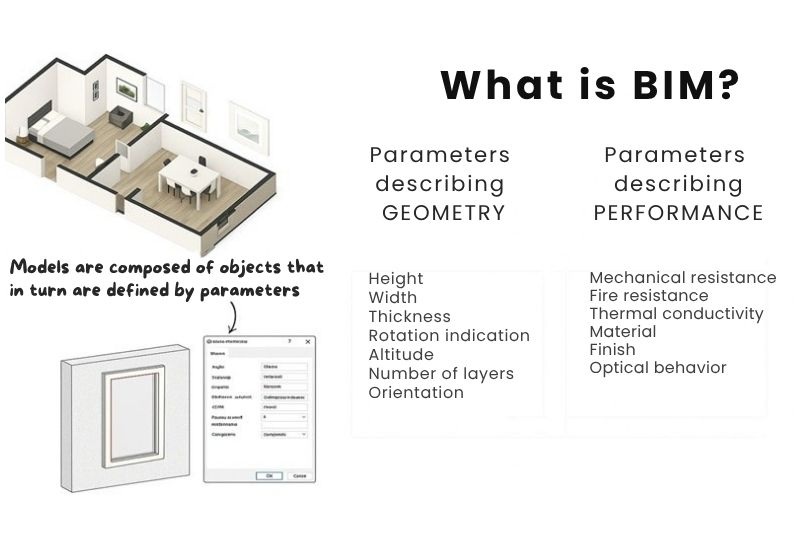

Cada objeto en un modelo BIM lleva consigo decenas de atributos y propiedades

El estándar IFC y el openBIM: un idioma común para construir el futuro

La información, sin embargo, si no está estructurada, puede convertirse en un obstáculo. Por eso nace IFC (Industry Foundation Classes), el estándar internacional del openBIM. Este estándar permite organizar los datos de manera ordenada y universal, para que cada software pueda leerlos, escribirlos y compartirlos.

¿Un ejemplo? Todos los datos relativos a las ventanas de un edificio están clasificados en una categoría específica: IFCWindow. Así, cada elemento informativo, desde los materiales hasta el mantenimiento previsto, puede ser rastreado y compartido en un entorno colaborativo común: el Common Data Environment (CDE).

La integración con ArcGIS: el punto de inflexión

Y es aquí donde entra en juego ArcGIS. Cuando los modelos BIM, con toda su riqueza informativa, son georreferenciados e insertados en el contexto espacial real a través de ArcGIS, se obtiene un gemelo digital geoespacial. No más solo edificios aislados, sino construcciones insertadas en su ecosistema urbano y territorial.

Esta integración permite:

• visualizar el comportamiento de los edificios en el tiempo y el espacio;
• conectar los datos constructivos a los mapas GIS;
• gestionar mantenimiento, inspecciones y escenarios futuros de manera predictiva.

El mundo construido dentro del GIS: gestión inteligente y ciclos de vida

El verdadero valor de la integración BIM + GIS surge en la fase operativa. El edificio, una vez construido, no deja de producir datos: sensores, mantenimientos, monitoreos ambientales. Todo puede ser recopilado y actualizado en el modelo en tiempo real. ArcGIS actúa como un hub espacial, mientras que BIM continúa mapeando el interior de la construcción.

Este enfoque habilita una gestión inteligente, predictiva y sostenible, desde el inicio hasta el final del ciclo de vida.

Lo que hasta hace unos años parecía imposible hoy es una realidad: ciudades enteras, redes de infraestructura y complejos edilicios pueden ser consultados, analizados y gestionados directamente dentro de ArcGIS, enriquecidos con toda la información de los modelos BIM.

Esto es posible gracias a una integración dinámica entre el Common Data Environment y los datos geoespaciales, una conexión que se materializa en la plataforma usBIM.geotwin, una herramienta diseñada para llevar el mundo construido dentro del GIS sin límites.

Las características principales de usBIM.geotwin:

• soporta archivos de gran tamaño sin límites: infraestructuras nacionales, redes metropolitanas, barrios enteros;
• funciona nativamente con estándares IFC openBIM, garantizando interoperabilidad y escalabilidad;
• expone todos los atributos BIM directamente en el entorno GIS, haciendo que cada objeto sea interrogable a nivel informativo.

Gracias a la integración entre usBIM.geotwin y ArcGIS, los datos arquitectónicos, de instalaciones y estructurales contenidos en los modelos IFC openBIM se hacen accesibles, navegables e interrogables dentro del GIS. Esta conexión no es estática: es dinámica y bidireccional, lo que significa que cada actualización en el BIM se refleja en el GIS y viceversa.

Un caso impresionante: 3,2 millones de objetos en un solo edificio

Para entender el impacto real de esta tecnología, consideremos un caso concreto: un gran hospital modelado en BIM. El proyecto está compuesto por 164 modelos federados y contiene 3,2 millones de objetos BIM.

Cada objeto cuenta con al menos 100 parámetros informativos: datos técnicos, materiales, prestaciones, mantenimiento, codificaciones de instalaciones. Esto significa cientos de millones de informaciones gestionadas fluidamente dentro de ArcGIS, en tiempo real.

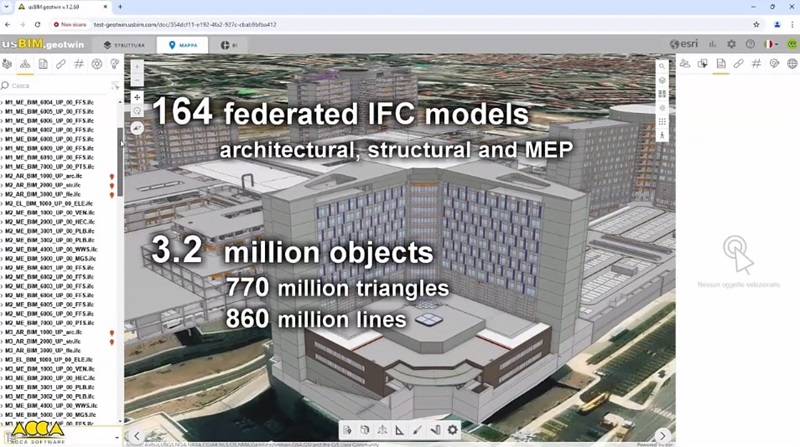

Más de 3 millones de objetos BIM visualizados y gestionados en GIS.

Navegando en el GIS, el usuario puede hacer clic en cualquier objeto — una tubería, un teléfono, una mesa — y acceder inmediatamente a toda su información: materiales, estado operativo, plazos de mantenimiento, y mucho más. Todo esto está disponible también desde dispositivos móviles, haciendo que el gemelo digital esté realmente disponible en cualquier lugar y para cualquiera.

Si un solo hospital puede generar cientos de millones de datos, ¿qué sucede si extendemos este enfoque a todos los hospitales de Italia? ¿O a todas las infraestructuras del mundo?

Se obtiene un patrimonio informativo sin precedentes, en el que el GIS se convierte en la plataforma central para el monitoreo y la gestión de la construcción global.

Datos BIM, herramientas GIS, una única plataforma

¿Cómo se llevan millones de datos BIM directamente dentro de ArcGIS sin escribir una línea de código? La respuesta es sorprendentemente simple: se utiliza usBIM.geotwin como un widget integrado, capaz de transformar los datos openBIM en un capa activa y consultable del GIS.

En pocos clics, la información técnica y tridimensional del BIM se georreferencia y se fusiona con las herramientas de análisis y visualización de ArcGIS, ofreciendo una experiencia fluida, escalable y personalizable.

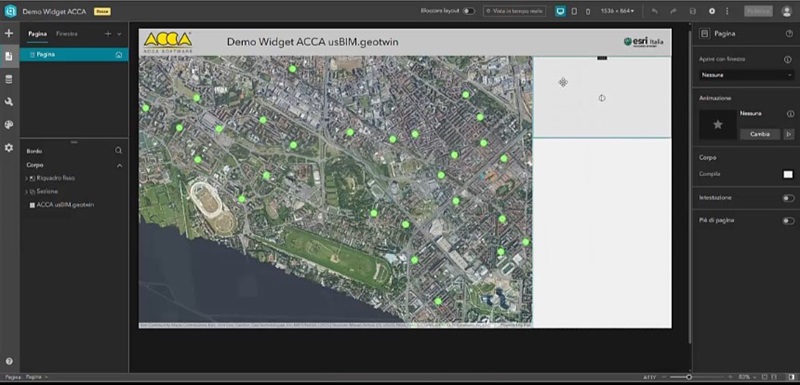

El widget usBIM.geotwin permite cargar e interactuar con modelos BIM directamente en el GIS.

El uso de usBIM.geotwin está diseñado para ser intuitivo e integrado:

• se elige el mapa de ArcGIS sobre el cual se desea visualizar los datos;
• se indica el enlace al Common Data Environment (CDE) donde están guardados los modelos BIM en formato IFC, ya georreferenciados;
• el widget genera automáticamente una capa, es decir, una nueva aplicación GIS basada en los datos BIM.

Esta aplicación puede ser personalizada con herramientas ya disponibles en ArcGIS como:

• zoom dinámico;
• mediciones;
• consultas geoespaciales;
• encendido/apagado de las capas;
• superposición con otros conjuntos de datos GIS.

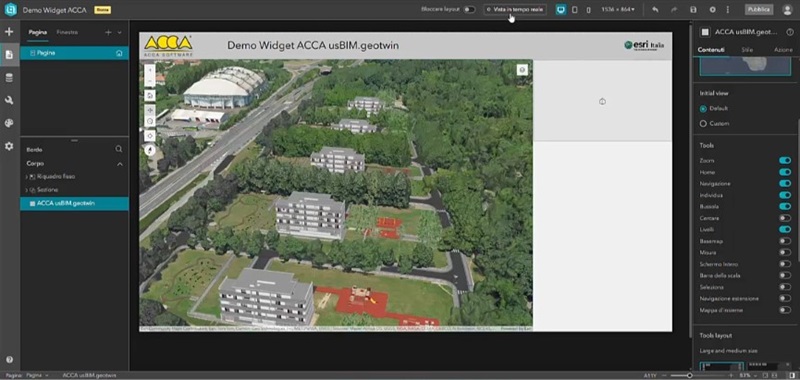

Los modelos BIM se comportan como cualquier otra capa GIS, pero con datos 3D e informativos avanzados.

Consultas espaciales avanzadas: de los datos a los resultados

El verdadero poder surge cuando se aprovecha la naturaleza interrogable de los datos BIM dentro de ArcGIS. No se trata solo de visualizar modelos 3D, sino de realizar verdaderos análisis espaciales y temáticos.
Es posible, por ejemplo:

• identificar todas las calderas, los marcos o las instalaciones en un edificio o en un área urbana;
• filtrar los objetos por atributos técnicos (p. ej. año de instalación, rendimiento energético, clase contra incendios);
• realizar análisis en un entorno tridimensional, manteniendo la lógica topológica y semántica del modelo BIM.

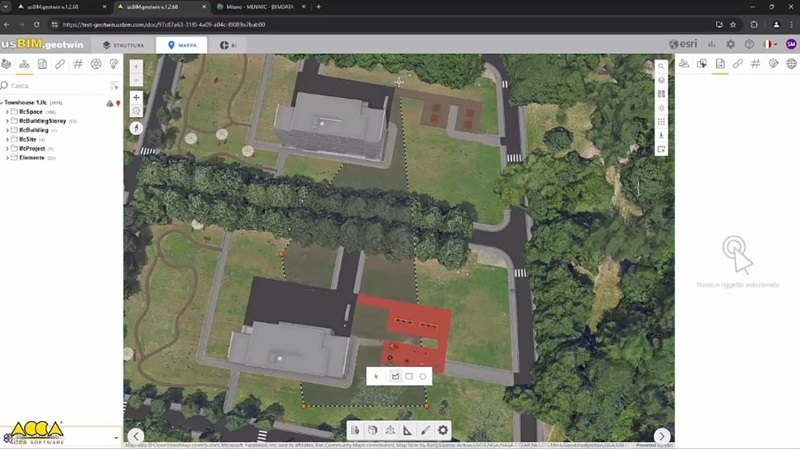

Consultas geoespaciales sobre objetos tridimensionales: el BIM se convierte en herramienta operativa en el GIS.

Integración con otros datos GIS: del diseño a la planificación urbana

Gracias a la naturaleza modular de ArcGIS, el widget usBIM.geotwin puede combinarse con cualquier otra capa o conjunto de datos. El modelo informativo de la obra puede superponerse a datos demográficos, urbanísticos, ambientales, climáticos, energéticos o de infraestructura, transformando el SIG en un verdadero entorno de análisis para la toma de decisiones.

En el caso de un proyecto de regeneración urbana, por ejemplo, el modelo BIM del nuevo proyecto puede relacionarse con la densidad de población, la distribución de los servicios, la movilidad, las zonas verdes, las restricciones territoriales y los escenarios de desarrollo. Esto permite evaluar no solo las características técnicas de la intervención, sino también su impacto en el contexto urbano.

También en las obras, la integración con datos externos adquiere un papel operativo. Las condiciones meteorológicas, por ejemplo, pueden relacionarse con la planificación de las actividades, la seguridad, la productividad y la elaboración del libro de obra. El dato BIM se convierte así en parte de un ecosistema de información más amplio, en el que el diseño, la construcción y la gestión interactúan con el territorio.

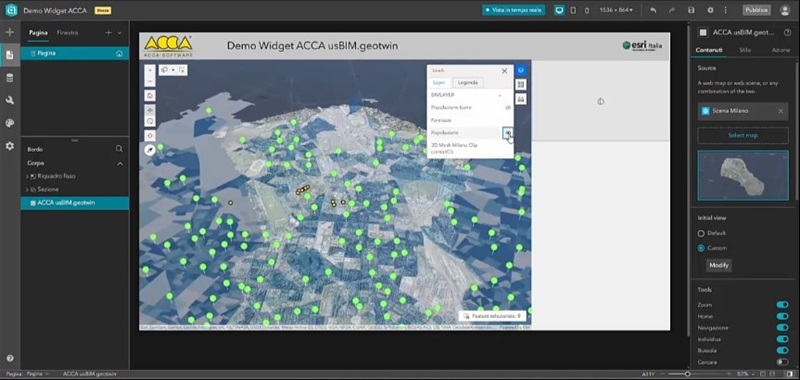

Análisis combinado entre proyecto BIM y distribución de la población para la planificación urbana.

Datos dinámicos: el BIM en el GIS está vivo

En un mundo digital en rápida evolución, la estática de los datos es un riesgo, no una garantía. Por eso, la integración entre BIM y GIS no puede limitarse a importar un modelo, sino que debe garantizar un flujo continuo y dinámico de actualizaciones.

Para lograr esto, es necesario compartir el Common Data Environment (CDE) con ArcGIS, de modo que los modelos BIM presentes en el GIS reflejen siempre el estado más reciente del proyecto.

Tradicionalmente, la inserción de datos BIM en un GIS podía generar fotografías estáticas: instantáneas de un modelo que en poco tiempo se volvía obsoleto.

Con usBIM.geotwin, este enfoque ha quedado obsoleto. La conexión directa entre ArcGIS y el Common Data Environment garantiza que cada actualización al modelo BIM se refleje automáticamente en la plataforma GIS.

Esto significa que:

• arquitectos, ingenieros, topógrafos y empresas pueden seguir trabajando y actualizando los modelos;
• los usuarios de GIS ven en tiempo real los datos actualizados;
• las consultas, análisis y decisiones tomadas en ArcGIS siempre se basan en información correcta y actualizada.

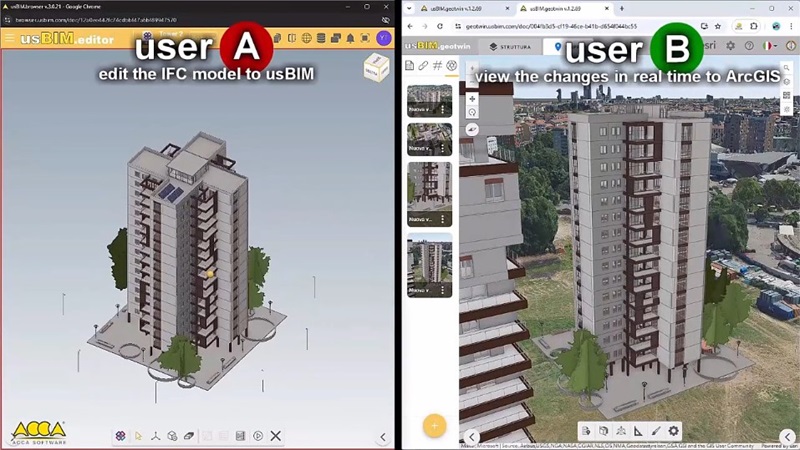

Trabajo colaborativo sobre el modelo BIM y actualizaciones sincronizadas en el GIS.

Esta integración no requiere ninguna duplicación de archivos o conversión manual. El modelo IFC permanece centralizado en el CDE y se sincroniza con ArcGIS a través del widget usBIM.geotwin. Cualquier actualización — un cambio estructural, la inserción de una instalación, la corrección de un atributo — se recibe inmediatamente en el GIS.

Un mapa, millones de objetos, una visión global

Las nuevas tecnologías no solo están digitalizando los edificios: están reconstruyendo todo el mundo construido dentro del GIS. Con ArcGIS integrado a usBIM.geotwin, es posible representar millones de objetos BIM, miles de millones de puntos de relevamientos y nubes láser, modelos de restauración y datos IoT en una única plataforma espacial.

¿El resultado? Un mapa inteligente, dinámico, capaz de albergar infraestructuras, ciudades, sitios arqueológicos e incluso obras de arte, para gestionarlos, monitorearlos y preservarlos.

Grandes activos complejos: aeropuertos, redes e infraestructuras tecnológicas

La escalabilidad de la integración BIM-GIS se hace especialmente evidente en los grandes activos complejos. Un aeropuerto, por ejemplo, puede representarse en un único mapa digital mediante millones de objetos BIM y miles de millones de puntos derivados de levantamientos y nubes de puntos. En estos contextos, la integración de modelos federados, datos geoespaciales y nubes de puntos permite navegar por todo el sistema de infraestructuras manteniendo el nivel de detalle de cada componente.

El mismo enfoque puede aplicarse a infraestructuras lineales, como carreteras, ferrocarriles y puentes, así como a redes de telecomunicaciones, instalaciones energéticas, centrales eléctricas y activos distribuidos por el territorio. Cada objeto mantiene su propia identidad informativa: ubicación, características técnicas, estado de mantenimiento, documentación asociada y relaciones con los demás elementos del sistema.

Esta modalidad de gestión permite pasar de una lógica basada en un único modelo a una lógica de gestión patrimonial: ya no un edificio o una infraestructura a la vez, sino sistemas territoriales completos compuestos por miles de modelos BIM conectados al GIS y consultables de forma unificada.

Casos de estudio reales: ArcGIS y usBIM.geotwin en acción

La integración entre BIM y GIS ya no es una promesa tecnológica, sino una realidad concreta que está transformando la forma en que diseñamos, gestionamos y monitoreamos lo construido. Desde la construcción hasta los aeropuertos, desde las infraestructuras lineales hasta el patrimonio cultural, los gemelos digitales geoespaciales están abriendo nuevas fronteras operativas y estratégicas.

Veamos algunos ejemplos reales que demuestran las potencialidades del ecosistema ArcGIS + usBIM.geotwin, aplicado a gran escala.

Infraestructuras lineales y federaciones complejas

Las potencialidades no se detienen en los edificios. Con ArcGIS y usBIM.geotwin se pueden integrar:

• ferrocarriles;
• carreteras y puentes;
• instalaciones eléctricas y telecomunicaciones.

Todas gestionadas a través de federaciones de modelos y nubes de puntos. Cada objeto es informativo, interrogable, contextualizado en el espacio.

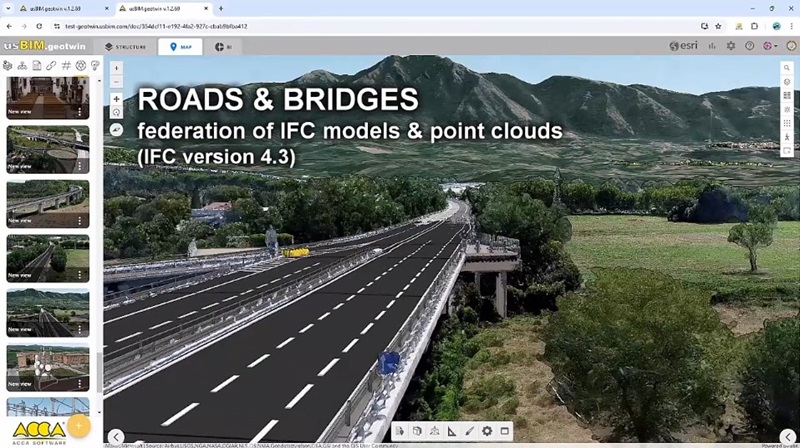

Cada elemento infraestructural puede ser analizado en múltiples niveles gracias a la integración BIM + GIS.

Patrimonio cultural y restauración en el GIS

También los bienes culturales entran en el mundo de los gemelos digitales gracias a la metodología BIM-GIS. Un ejemplo extraordinario es la modelación BIM para la restauración de la Cátedra de San Pedro y del Baldaquino de Bernini en el Vaticano.

Estos proyectos no solo documentan, sino que permiten monitorear el estado de conservación de las obras a lo largo del tiempo y compartir datos con entidades públicas y restauradores, incluso en ArcGIS.

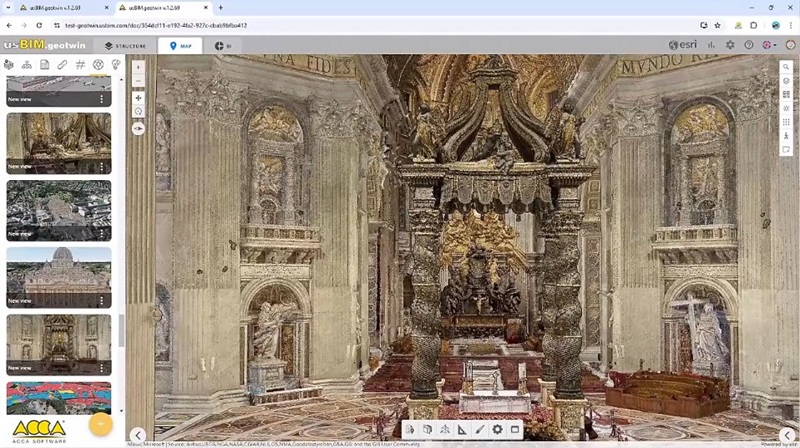

Gemelo digital del patrimonio cultural: los datos de restauración dialogan con los sistemas GIS.

Monitoreo IoT y riesgo infraestructural: el caso de Campania

En un proyecto promovido por ACaMIR, DXC Technology, Reluis y C.S.A., ArcGIS se ha integrado con:

• modelos BIM de los puentes de la Región Campania;
• sensores IoT en tiempo real;
• algoritmos de cálculo para solicitaciones y desplazamientos.

El sistema permite monitorear el riesgo de las infraestructuras en tiempo real y visualizar el estado de cada puente.

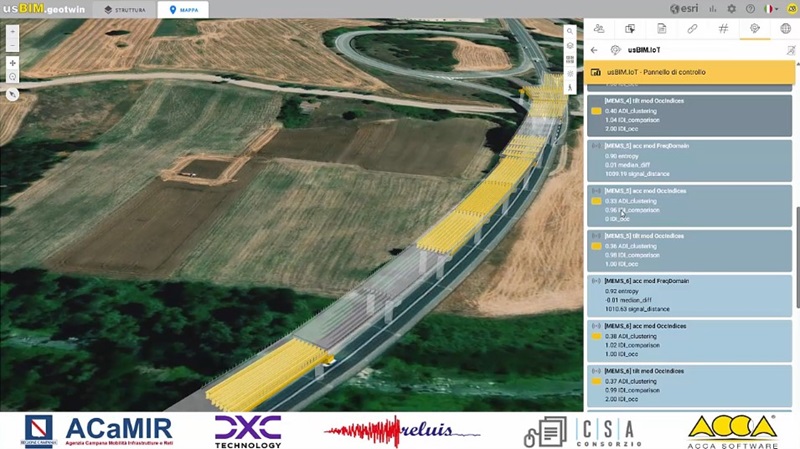

Infraestructuras conectadas: la integración BIM-GIS-IoT para la seguridad del territorio.

Roma Digital Twin: la ciudad inteligente toma forma

El proyecto Roma Digital Twin, presentado con éxito en el MIPIM de Cannes, representa un nuevo paradigma de planificación urbana basada en datos.

En él confluyen:

• datos GIS territoriales y demográficos;
• modelos BIM de las intervenciones de rehabilitación urbana;
• información sobre los servicios e infraestructuras existentes.

El gemelo digital se convierte así en una herramienta de gobernanza urbana, capaz de simular, planificar y optimizar cada transformación del tejido urbano.

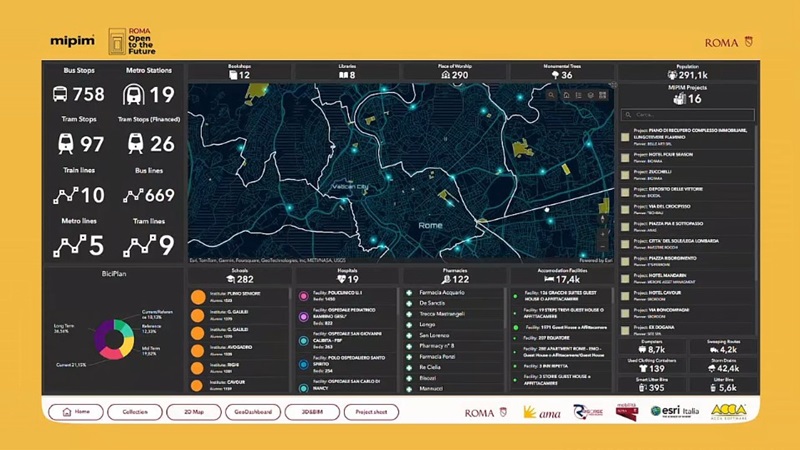

Mapa de Roma con layer digital twin y datos demográficos integrados.

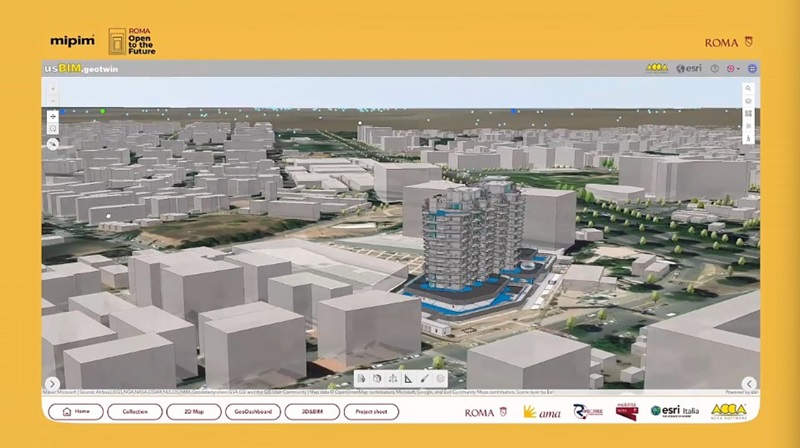

Roma Digital Twin une datos territoriales y BIM para transformar la ciudad en una plataforma inteligente.

Un gemelo digital para cada construcción

La integración entre ArcGIS y BIM representa una revolución poderosa: permite no solo diseñar mejor, sino gestionar de manera consciente todo el patrimonio construido. La integración entre el «geoespacio» y la información técnica es la clave para ciudades más resilientes, eficientes y sostenibles.

Quien opera en el sector de la construcción, la planificación urbana, las infraestructuras o la administración pública ya no puede ignorar este binomio estratégico.

Con la integración entre usBIM.geotwin y ArcGIS, cada elemento del construido se transforma en una fuente informativa georreferenciada, navegable, consultable y gestionable en tiempo real.

No es solo diseño: es gobernanza digital de territorios, edificios e infraestructuras, para una visión sistémica y sostenible del futuro.

Con pocos pasos, se puede pasar de modelos informativos a aplicaciones GIS personalizadas, capaces de unir:

• análisis espacial;
• navegación tridimensional;
• datos técnicos y energéticos;
• integración con herramientas de decisión y urbanísticas.

Un entorno de trabajo único en el que diseñadores, técnicos, administraciones públicas y partes interesadas pueden tomar decisiones mejores, más rápidas y más conscientes. Descubre la plataforma openBIM® y GIS para la creación de Digital Twin Geoespaciales y Smart City, nacida de la integración entre usBIM de ACCA y la tecnología ArcGIS de Esri^®. Una solución dinámica, interoperable y escalable para la digitalización y la gestión geoespacial del construido: edificios, infraestructuras, redes y territorios en un único mapa inteligente.

FAQ -usBIM.geotwin y ArcGIS

¿Qué se entiende por integración entre ArcGIS y BIM?

Es la combinación de los datos informativos de los modelos BIM con la componente espacial de los sistemas GIS (como ArcGIS), para obtener gemelos digitales geoespaciales.

¿Qué ventajas ofrece la sinergia ArcGIS y BIM?

Permite una gestión inteligente e integrada del ciclo de vida de edificios e infraestructuras, mejorando diseño, monitoreo y mantenimiento.

¿Qué es el IFC y por qué es importante para la integración?

IFC es un estándar openBIM que permite clasificar la información de manera legible e interoperable entre diferentes software y plataformas.

¿Qué es usBIM.geotwin?

Es una plataforma que conecta dinámicamente el Common Data Environment con ArcGIS, permitiendo la gestión del construido a través de modelos IFC openBIM directamente en el GIS.

¿Cuál es la ventaja principal de la integración con ArcGIS?

Permite gestionar, visualizar e interrogar millones de objetos BIM en el GIS, incluso para modelos muy complejos y de gran tamaño.

¿Qué datos puedo visualizar en GIS a través de usBIM.geotwin?

Todos los parámetros informativos de los modelos BIM: materiales, especificaciones técnicas, datos de mantenimiento, fichas de instalaciones y mucho más.

¿usBIM.geotwin también funciona con dispositivos móviles?

Sí, los datos son accesibles también en dispositivos móviles, permitiendo la consulta en campo o durante las inspecciones.

¿Cómo se integra usBIM.geotwin en ArcGIS?

Como un widget: se elige un mapa, se conecta el enlace a los modelos BIM en el Common Data Environment y se genera una capa interactiva.

¿Qué escenarios de uso son soportados?

Gestión hospitalaria, mantenimiento de infraestructuras, smart city, inspecciones en tiempo real, digitalización del patrimonio edilicio.

¿Puedo interrogar los datos BIM también en 3D?

Sí, es posible interrogar los objetos en ambiente tridimensional y visualizar sus propiedades técnicas y operativas.

¿Qué tipos de modelos puedo usar?

Todos los modelos IFC openBIM. La plataforma está diseñada para gestionar también archivos de gran tamaño y estructuras complejas.

¿Puedo integrar otros datos como los climáticos o demográficos?

Absolutamente sí. Es posible combinar los datos BIM con cualquier otra capa GIS, para análisis ambientales, urbanísticos, energéticos, etc.

¿Qué tan grandes pueden ser los proyectos gestionados?

No hay límites: desde un solo edificio hasta un aeropuerto entero, con miles de millones de datos BIM y point cloud.

¿Cómo se actualizan los datos BIM en el GIS?

A través de la conexión directa entre el Common Data Environment y ArcGIS vía usBIM.geotwin, cada actualización del modelo se refleja automáticamente en el GIS.

¿Quién puede actualizar los modelos BIM?

Todos los profesionales autorizados: arquitectos, ingenieros, topógrafos, empresas. La colaboración se realiza directamente en el CDE.

¿Los datos GIS reflejan siempre el estado actual del proyecto?

Sí. Las consultas y los análisis en el GIS están siempre basados en modelos BIM sincronizados en tiempo real.

¿Qué ventajas ofrece la integración IoT?

Permite monitorear en tiempo real el estado estructural de puentes, edificios e instalaciones, mejorando la seguridad y el mantenimiento predictivo.

¿Quién debería interesarse en esta tecnología?

Profesionales del sector AEC (Arquitectura, Ingeniería, Construcción), urbanistas, gestores de infraestructuras, entidades públicas y cualquiera que opere en la gestión del construido.

¿Qué sectores ya están adoptando estas tecnologías?

Infraestructuras (ej. Terna), administraciones públicas, entidades para la restauración, smart cities, protección civil, urbanismo.
