ArcGIS e usBIM.geotwin: gêmeos digitais territoriais para cidades inteligentes, infraestrutura e patrimônio cultural

Por trás de cada edifício projetado hoje, há muito mais do que um desenho técnico: há um modelo informativo. Mas o que acontece quando esses modelos, altamente detalhados, se integram ao contexto territorial e espacial?

A resposta está na sinergia entre BIM (Modelagem da Informação da Construção) e GIS (Sistema de Informação Geográfica), uma combinação poderosa que dá vida aos gêmeos digitais geoespaciais: representações dinâmicas e inteligentes do construído, capazes de transformar radicalmente a forma como projetamos, analisamos e gerenciamos o patrimônio edificado e infraestrutural.

No mundo da construção, do planejamento urbano e da gestão do território, essa integração marca uma reviravolta. Não se trata apenas de visualizar modelos tridimensionais, mas de habilitar uma governança digital do construído baseada em dados atualizados, interoperáveis e georreferenciados.

Neste artigo, exploraremos como ferramentas de ponta como ArcGIS e usBIM.geotwin tornam tudo isso não apenas possível, mas já operacional em casos concretos: aeroportos, pontes, bairros, bens culturais e cidades inteligentes inteiras.

Do desenho ao modelo inteligente: o que é o BIM?

Por séculos, a arquitetura e a engenharia confiaram em plantas, seções e elevações: ferramentas gráficas que, embora refinadas, representavam apenas uma visão parcial da construção. O BIM — Modelagem da Informação da Construção — rompe com esse passado, introduzindo uma lógica completamente diferente: objetos inteligentes e paramétricos.

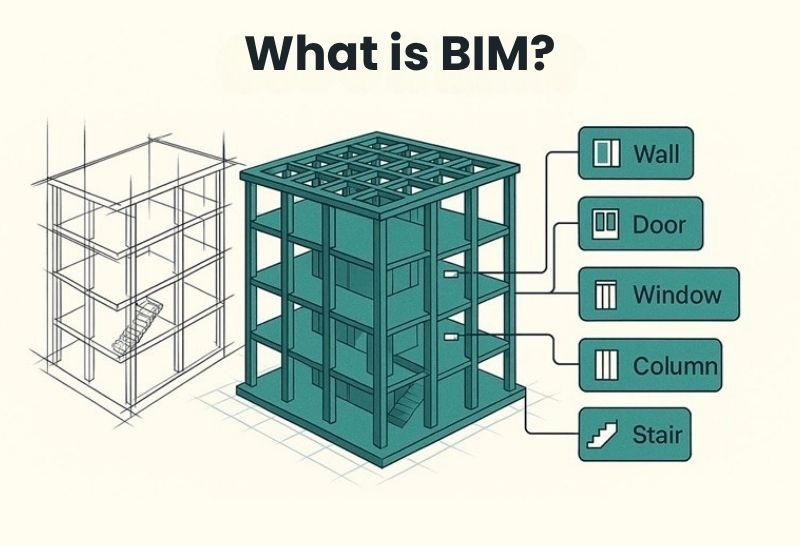

Do desenho técnico ao modelo informativo: o salto de qualidade do BIM

Em um edifício, cada elemento não é mais apenas representado graficamente, mas é um objeto com atributos informativos. Uma janela, por exemplo, não é apenas larga e alta, mas possui parâmetros técnicos como:

• resistência mecânica;
• reação ao fogo;
• condutividade térmica.

Isso faz do BIM um verdadeiro banco de dados da construção, acessível, consultável, e sobretudo interoperável.

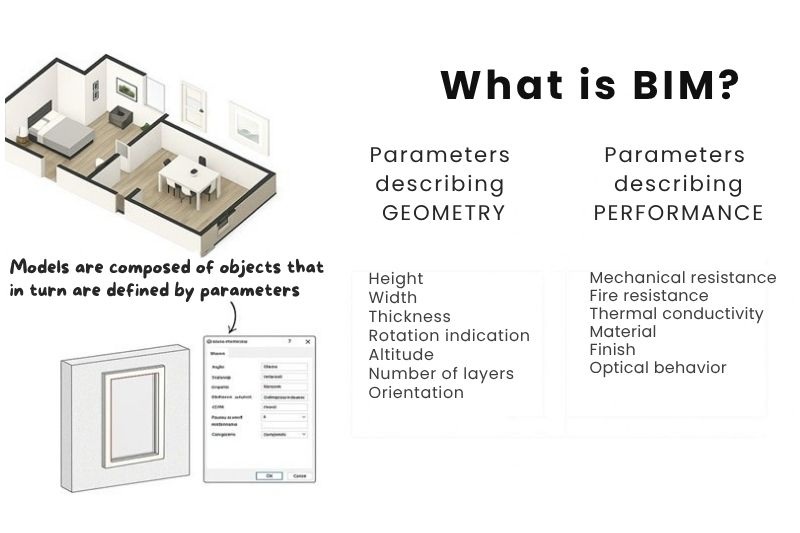

Cada objeto em um modelo BIM traz consigo dezenas de atributos e propriedades

O padrão IFC e o openBIM: uma língua comum para construir o futuro

A informação, no entanto, se não estiver estruturada, pode se tornar um obstáculo. É por isso que nasce IFC (Industry Foundation Classes), o padrão internacional do openBIM. Este padrão permite organizar os dados de forma ordenada e universal, para que cada software possa lê-los, escrevê-los e compartilhá-los.

Um exemplo? Todos os dados relativos às janelas de um edifício são classificados em uma categoria específica: IFCWindow. Assim, cada elemento informativo, desde os materiais até a manutenção prevista, pode ser rastreado e compartilhado em um ambiente colaborativo comum: o Common Data Environment (CDE).

A integração com ArcGIS: o ponto de virada

E é exatamente aqui que entra em cena o ArcGIS. Quando os modelos BIM, com toda a sua riqueza informativa, são georreferenciados e inseridos no contexto espacial real através do ArcGIS, obtém-se um digital twin geoespacial. Não mais apenas edifícios isolados, mas construções inseridas em seu ecossistema urbano e territorial.

Essa integração permite:

• visualizar o comportamento dos edifícios ao longo do tempo e do espaço;
• conectar os dados construtivos aos mapas GIS;
• gerenciar manutenção, inspeções e cenários futuros de forma preditiva.

O mundo construído dentro do GIS: gestão inteligente e ciclos de vida

O verdadeiro valor da integração BIM + GIS emerge na fase operacional. O edifício, uma vez construído, não para de produzir dados: sensores, manutenções, monitoramentos ambientais. Tudo pode ser coletado e atualizado no modelo em tempo real. ArcGIS atua como um hub espacial, enquanto BIM continua a mapear o interior da construção.

Essa abordagem habilita uma gestão inteligente, preditiva e sustentável, do início ao fim do ciclo de vida.

O que até poucos anos atrás parecia impossível hoje é realidade: cidades inteiras, redes de infraestrutura e complexos edilícios podem ser consultados, analisados e geridos diretamente dentro do ArcGIS, enriquecidos por todas as informações dos modelos BIM.

Isso é possível graças a uma integração dinâmica entre o Common Data Environment e os dados geoespaciais, uma conexão que se concretiza na plataforma usBIM.geotwin, uma ferramenta projetada para levar o mundo construído dentro do GIS sem limites.

As características principais de usBIM.geotwin:

• suporta arquivos de grandes dimensões sem limites: infraestruturas nacionais, redes metropolitanas, bairros inteiros;
• funciona nativamente com padrões IFC openBIM, garantindo interoperabilidade e escalabilidade;
• exibe todos os atributos BIM diretamente no ambiente GIS, tornando cada objeto consultável a nível informativo.

Graças à integração entre usBIM.geotwin e ArcGIS, os dados arquitetônicos, de instalações e estruturais contidos nos modelos IFC openBIM são tornados acessíveis, navegáveis e consultáveis dentro do GIS. Essa conexão não é estática: é dinâmica e bidirecional, o que significa que cada atualização no BIM se reflete no GIS e vice-versa.

Um caso impressionante: 3,2 milhões de objetos em um único edifício

Para entender o impacto real dessa tecnologia, consideremos um caso concreto: um grande hospital modelado em BIM. O projeto é composto por 164 modelos federados e contém 3,2 milhões de objetos BIM.

Cada objeto possui pelo menos 100 parâmetros informativos: dados técnicos, materiais, desempenho, manutenção, codificações de instalações. Isso significa centenas de milhões de informações geridas fluidamente dentro do ArcGIS, em tempo real.

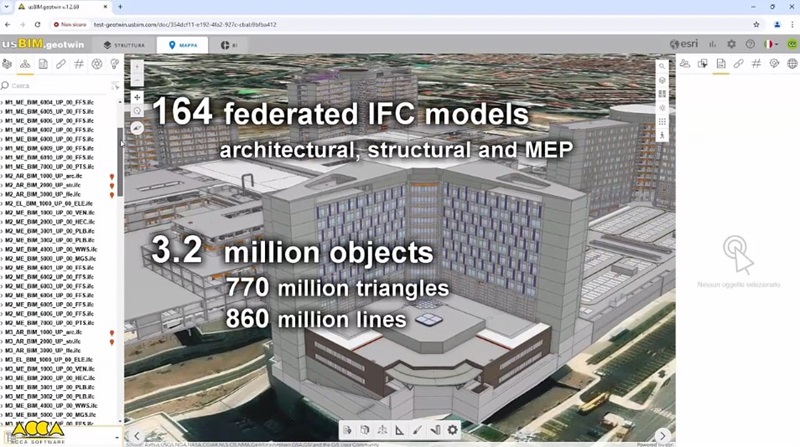

Mais de 3 milhões de objetos BIM visualizados e geridos no GIS.

Navigando no GIS, o usuário pode clicar em qualquer objeto — um tubo, um telefone, uma mesa — e acessar imediatamente todas as suas informações: materiais, estado operacional, prazos de manutenção, e muito mais. Tudo isso está disponível também em dispositivos móveis, tornando o Digital Twin realmente acessível em qualquer lugar e para qualquer um.

Se um único hospital pode gerar centenas de milhões de dados, o que acontece se estendermos essa abordagem a todos os hospitais da Itália? Ou a todas as infraestruturas do mundo?

Obtém-se um patrimônio informativo sem precedentes, onde o GIS se torna a plataforma central para o monitoramento e a gestão do construído global.

Dados BIM, ferramentas GIS, uma única plataforma

Como trazer milhões de dados BIM diretamente para o ArcGIS sem escrever uma linha de código? A resposta é surpreendentemente simples: utiliza-se usBIM.geotwin como um widget integrado, capaz de transformar os dados openBIM em um layer ativo e interrogável do GIS.

Em poucos cliques, a informação técnica e tridimensional do BIM se georreferencia e se funde com as ferramentas de análise e visualização do ArcGIS, oferecendo uma experiência fluida, escalável e personalizável.

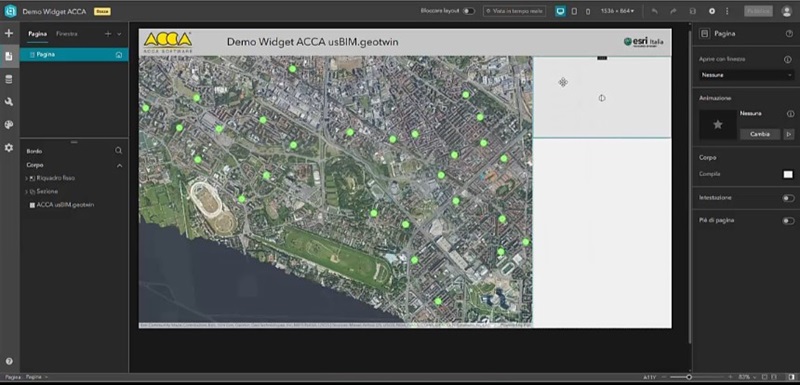

O widget usBIM.geotwin permite carregar e interagir com modelos BIM diretamente no GIS.

O uso do usBIM.geotwin é pensado para ser intuitivo e integrado:

• escolhe-se o mapa do ArcGIS no qual se deseja visualizar os dados;
• indica-se o link para o Common Data Environment (CDE) onde estão salvos os modelos BIM em formato IFC, já georreferenciados;
• o widget gera automaticamente um layer, ou seja, uma nova aplicação GIS baseada nos dados BIM.

Esta aplicação pode ser personalizada com ferramentas já disponíveis no ArcGIS, como:

• zoom dinâmico;
• medições;
• interrogatórios geoespaciais;
• ligar/desligar os layers;
• sobreposição com outros conjuntos de dados GIS.

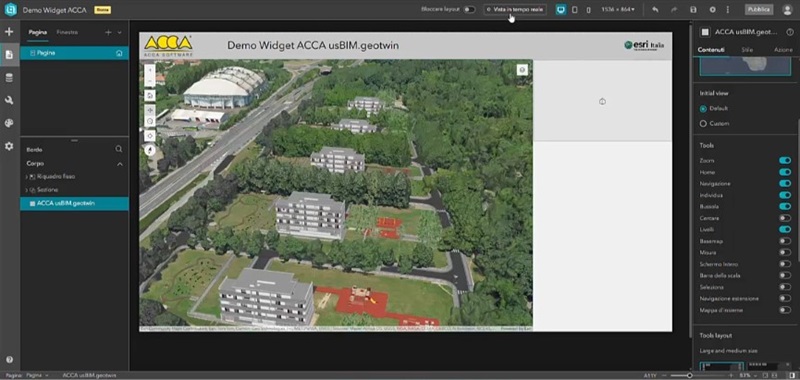

Os modelos BIM se comportam como qualquer outro layer GIS, mas com dados 3D e informativos avançados.

Consultas espaciais avançadas: dos dados aos resultados

O verdadeiro poder emerge quando se aproveita a natureza consultável dos dados BIM dentro do ArcGIS. Não se trata apenas de visualizar modelos 3D, mas de realizar verdadeiras análises espaciais e temáticas.
É possível, por exemplo:

• identificar todas as caldeiras, janelas ou sistemas em um edifício ou em uma área urbana;
• filtrar os objetos por atributos técnicos (ex. ano de instalação, desempenho energético, classe de incêndio);
• realizar análises em ambiente tridimensional, mantendo a lógica topológica e semântica do modelo BIM.

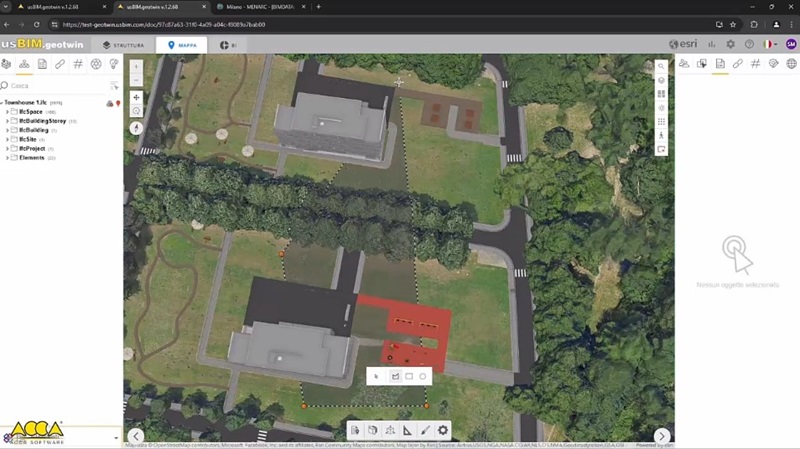

Consultas geoespaciais sobre objetos tridimensionais: o BIM se torna uma ferramenta operacional no GIS.

Integração com outros dados GIS: do planejamento à urbanização

Graças à natureza modular do ArcGIS, o widget usBIM.geotwin pode ser combinado com qualquer outra camada ou conjunto de dados. O modelo de informações da obra pode ser sobreposto a dados demográficos, urbanísticos, ambientais, climáticos, energéticos ou de infraestrutura, transformando o SIG em um verdadeiro ambiente de análise para a tomada de decisões.

No caso de um projeto de requalificação urbana, por exemplo, o modelo BIM do novo projeto pode ser relacionado à densidade populacional, à distribuição dos serviços, à mobilidade, às áreas verdes, às restrições territoriais e aos cenários de desenvolvimento. Isso permite avaliar não apenas as características técnicas da intervenção, mas também seu impacto no contexto urbano.

Também nos canteiros de obras, a integração com dados externos assume um papel operacional. As condições climáticas, por exemplo, podem ser relacionadas ao planejamento das atividades, à segurança, à produtividade e ao preenchimento do diário de obra. O dado BIM passa, assim, a fazer parte de um ecossistema de informações mais amplo, no qual projeto, construção e gestão dialogam com o território.

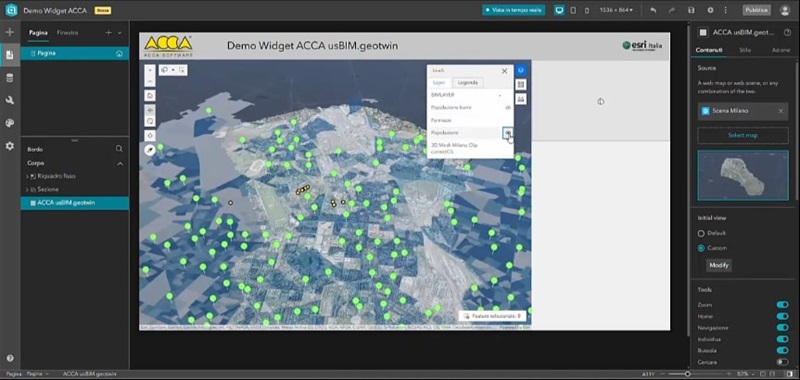

Análise combinada entre projeto BIM e distribuição da população para o planejamento urbano.

Dados dinâmicos: o BIM no GIS está vivo

Em um mundo digital em rápida evolução, a estatística dos dados é um risco, não uma garantia. É por isso que a integração entre BIM e GIS não pode se limitar a importar um modelo, mas deve garantir um fluxo contínuo e dinâmico de atualizações.

Para fazer isso, é necessário compartilhar o Common Data Environment (CDE) com ArcGIS, de modo que os modelos BIM presentes no GIS reflitam sempre o estado mais recente do projeto.

Tradicionalmente, a inserção de dados BIM em um GIS poderia gerar fotografias estáticas: instantâneas de um modelo que em pouco tempo se tornava obsoleto.

Com usBIM.geotwin, essa abordagem é superada. A conexão direta entre ArcGIS e o Common Data Environment garante que cada atualização ao modelo BIM seja automaticamente refletida na plataforma GIS.

Isso significa que:

• arquitetos, engenheiros, topógrafos e empresas podem continuar a trabalhar e atualizar os modelos;
• os usuários GIS veem em tempo real os dados atualizados;
• as consultas, análises e decisões tomadas no ArcGIS são sempre baseadas em informações corretas e atualizadas.

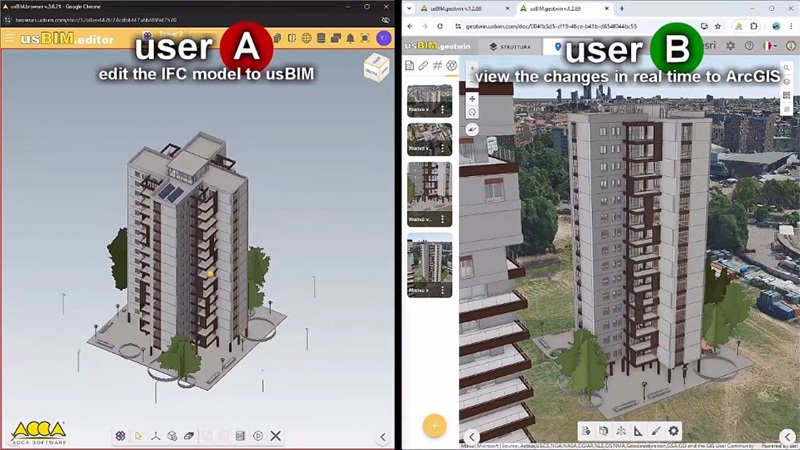

Trabalho colaborativo no modelo BIM e atualizações sincronizadas no GIS.

Essa integração não requer duplicação de arquivos ou conversão manual. O modelo IFC permanece centralizado no CDE e é sincronizado com ArcGIS através do widget usBIM.geotwin. Qualquer atualização — uma modificação estrutural, a inserção de uma instalação, a correção de um atributo — é imediatamente recebida no GIS.

Um mapa, milhões de objetos, uma visão global

As novas tecnologias não estão apenas digitalizando os edifícios: estão reconstruindo todo o mundo construído dentro do GIS. Com ArcGIS integrado ao usBIM.geotwin, é possível representar milhões de objetos BIM, bilhões de pontos de levantamentos e nuvens de laser, modelos de restauração e dados IoT em uma única plataforma espacial.

O resultado? Um mapa inteligente, dinâmico, capaz de hospedar infraestruturas, cidades, sítios arqueológicos e até obras de arte, para gerenciá-las, monitorá-las e preservá-las.

Grandes ativos complexos: aeroportos, redes e infraestruturas tecnológicas

A escalabilidade da integração BIM-GIS torna-se particularmente evidente em grandes ativos complexos. Um aeroporto, por exemplo, pode ser representado em um único mapa digital por meio de milhões de objetos BIM e bilhões de pontos derivados de levantamentos e nuvens de pontos. Nesses contextos, a integração entre modelos federados, dados geoespaciais e nuvens de pontos permite navegar por todo o sistema de infraestrutura mantendo o nível de detalhamento de cada componente.

A mesma abordagem pode ser aplicada a infraestruturas lineares, como rodovias, ferrovias e pontes, mas também a redes de telecomunicações, instalações de energia, usinas elétricas e ativos distribuídos pelo território. Cada objeto mantém sua própria identidade informacional: localização, características técnicas, estado de manutenção, documentação associada e relações com os demais elementos do sistema.

Esse modelo de gestão permite passar de uma lógica baseada em um único modelo para uma lógica de gestão patrimonial: não mais um edifício ou uma infraestrutura por vez, mas sistemas territoriais inteiros compostos por milhares de modelos BIM conectados ao GIS e consultáveis de forma unificada.

Casos de estudo reais: ArcGIS e usBIM.geotwin em ação

A integração entre BIM e GIS não é mais uma promessa tecnológica, mas uma realidade concreta que está transformando a maneira como projetamos, gerenciamos e monitoramos o construído. Da construção civil aos aeroportos, das infraestruturas lineares ao patrimônio cultural, os gêmeos digitais geoespaciais estão abrindo novas fronteiras operacionais e estratégicas.

Vamos ver alguns exemplos reais que demonstram as potencialidades do ecossistema ArcGIS + usBIM.geotwin, aplicado em larga escala.

As potencialidades não se limitam aos edifícios. Com ArcGIS e usBIM.geotwin é possível integrar:

• ferrovias;
• estradas e pontes;
• instalações elétricas e telecomunicações.

Todas geridas através de federações de modelos e nuvens de pontos. Cada objeto é informativo, interrogável, contextualizado no espaço.

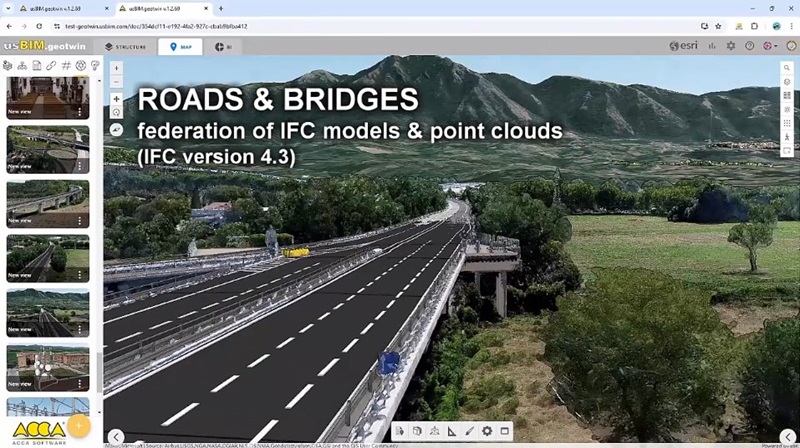

Cada elemento infraestrutural pode ser analisado em múltiplos níveis graças à integração BIM + GIS.

Patrimônio cultural e restauração no GIS

Até mesmo os bens culturais entram no mundo dos gêmeos digitais graças à metodologia BIM-GIS. Um exemplo extraordinário é a modelagem BIM para a restauração da Cátedra de São Pedro e do Baldaquino de Bernini no Vaticano.

Esses projetos não apenas documentam, mas permitem monitorar o estado de conservação das obras ao longo do tempo e compartilhar dados com entidades públicas e restauradores, também no ArcGIS.

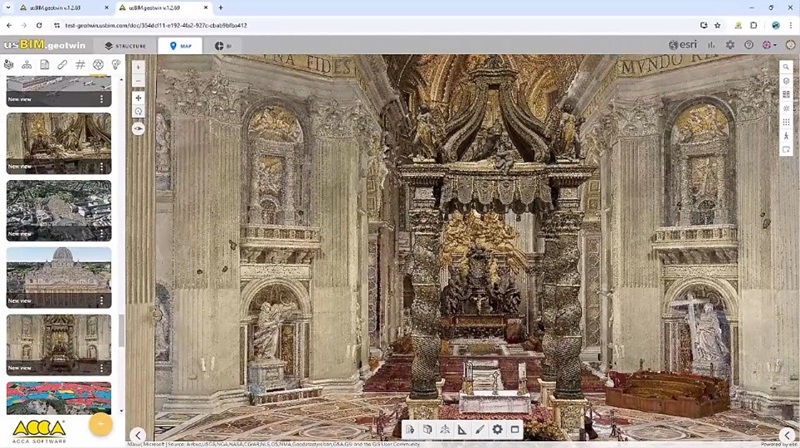

Gêmeo digital do patrimônio cultural: os dados de restauração dialogam com os sistemas GIS.

Monitoramento IoT e risco infraestrutural: o caso da Campânia

Em um projeto promovido pela ACaMIR, DXC Technology, Reluis e C.S.A., o ArcGIS foi integrado com:

• modelos BIM das pontes da Região Campânia;
• sensores IoT em tempo real;
• algoritmos de cálculo para solicitações e deslocamentos.

O sistema permite monitorar o risco das infraestruturas em tempo real e visualizar o estado de cada ponte.

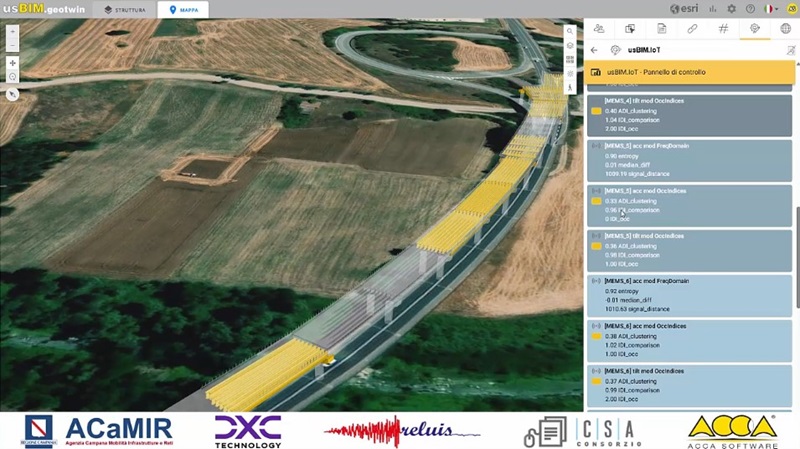

Infraestruturas conectadas: a integração BIM-GIS-IoT para a segurança do território.

Roma Digital Twin: a cidade inteligente ganha forma

O projeto Roma Digital Twin, apresentado com sucesso no MIPIM de Cannes, representa um novo paradigma de planejamento urbano orientado por dados.

Nele convergem:

• dados GIS territoriais e demográficos;
• modelos BIM das intervenções de requalificação urbana;
• informações sobre os serviços e infraestruturas existentes.

O digital twin torna-se assim uma ferramenta de governança urbana, capaz de simular, planejar e otimizar cada transformação do tecido urbano.

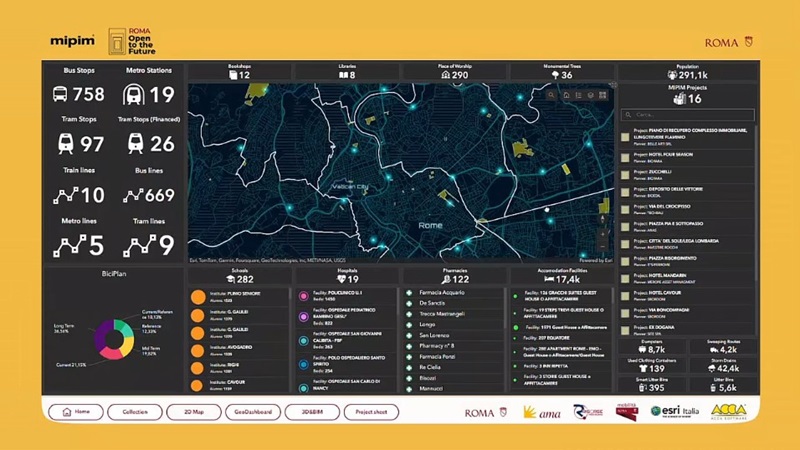

Mapa de Roma com camada Digital Twin e dados demográficos integrados.

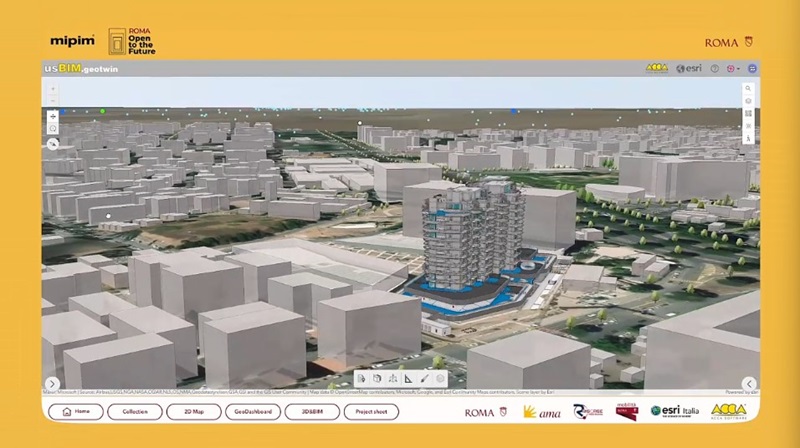

Roma Digital Twin une dados territoriais e BIM para transformar a cidade em uma plataforma inteligente.

Um gêmeo digital para cada construção

A integração entre ArcGIS e BIM representa uma revolução poderosa: permite não apenas projetar melhor, mas gerenciar de forma consciente todo o patrimônio construído. A integração entre geo-espaço e informação técnica é a chave para cidades mais resilientes, eficientes e sustentáveis.

Quem atua no setor da construção, do planejamento urbano, das infraestruturas ou da administração pública não pode mais ignorar essa combinação estratégica.

Com a integração entre usBIM.geotwin e ArcGIS, cada elemento do construído se transforma em uma fonte informativa georreferenciada, navegável, consultável e gerenciável em tempo real.

Não é mais apenas projeto: é governança digital de territórios, edifícios e infraestruturas, para uma visão sistêmica e sustentável do futuro.

Com poucos passos, é possível passar de modelos informativos a aplicações GIS personalizadas, capazes de unir:

• análise espacial;
• navegação tridimensional;
• dados técnicos e energéticos;
• integração com ferramentas decisórias e urbanísticas.

Um ambiente de trabalho único onde projetistas, técnicos, administrações públicas e stakeholders podem tomar decisões melhores, mais rápidas e mais conscientes. Descubra a plataforma openBIM® e GIS para a criação de Digital Twin Geoespaciais e Smart City, nascida da integração entre usBIM da ACCA e a tecnologia ArcGIS da Esri^®. Uma solução dinâmica, interoperável e escalável para a digitalização e gestão geoespacial do construído: edifícios, infraestruturas, redes e territórios em um único mapa inteligente.

FAQ -usBIM.geotwin e ArcGIS

O que se entende por integração entre ArcGIS e BIM?

É a combinação dos dados informativos dos modelos BIM com a componente espacial dos sistemas GIS (como ArcGIS), para obter gêmeos digitais geoespaciais.

Quais vantagens oferece a sinergia ArcGIS e BIM?

Permite uma gestão inteligente e integrada do ciclo de vida de edifícios e infraestruturas, melhorando projeto, monitoramento e manutenção.

O que é o IFC e por que é importante para a integração?

IFC é um padrão openBIM que permite classificar as informações de forma legível e interoperável entre diferentes softwares e plataformas.

O que é usBIM.geotwin?

É uma plataforma que conecta dinamicamente o Common Data Environment com ArcGIS, permitindo a gestão do construído através de modelos IFC openBIM diretamente no GIS.

Qual é a principal vantagem da integração com ArcGIS?

Permite gerenciar, visualizar e interrogar milhões de objetos BIM no GIS, mesmo para modelos muito complexos e de grandes dimensões.

Quais dados posso visualizar no GIS através do usBIM.geotwin?

Todos os parâmetros informativos dos modelos BIM: materiais, especificações técnicas, dados de manutenção, fichas de instalações e muito mais.

usBIM.geotwin funciona também com dispositivos móveis?

Sim, os dados são acessíveis também em dispositivos móveis, permitindo a interrogação em campo ou durante as inspeções.

Como se integra usBIM.geotwin no ArcGIS?

Como um widget: escolhe-se um mapa, conecta-se o link para os modelos BIM no Common Data Environment e gera-se uma camada interativa.

Quais cenários de uso são suportados?

Gestão hospitalar, manutenção de infraestruturas, smart city, inspeções em tempo real, digitalização do patrimônio edificado.

Posso interrogar os dados BIM também em 3D?

Sim, é possível interrogar os objetos em ambiente tridimensional e visualizar suas propriedades técnicas e operacionais.

Quais tipos de modelos posso usar?

Todos os modelos IFC openBIM. A plataforma é projetada para gerenciar também arquivos de grandes dimensões e estruturas complexas.

Posso integrar outros dados como os climáticos ou demográficos?

Absolutamente sim. É possível combinar os dados BIM com qualquer outra camada GIS, para análises ambientais, urbanísticas, energéticas, etc.

Quão grandes podem ser os projetos geridos?

Não há limites: de um único edifício a um aeroporto inteiro, com bilhões de dados BIM e point cloud.

Como são atualizados os dados BIM no GIS?

Através da conexão direta entre o Common Data Environment e ArcGIS via usBIM.geotwin, cada atualização do modelo se reflete automaticamente no GIS.

Quem pode atualizar os modelos BIM?

Todos os profissionais autorizados: arquitetos, engenheiros, topógrafos, empresas. A colaboração ocorre diretamente no CDE.

Os dados GIS refletem sempre o estado atual do projeto?

Sim. As interrogações e análises no GIS são sempre baseadas em modelos BIM sincronizados em tempo real.

Quais vantagens oferece a integração IoT?

Permite monitorar em tempo real o estado estrutural de pontes, edifícios e instalações, melhorando a segurança e a manutenção preditiva.

Quem deve se interessar por essa tecnologia?

Profissionais do setor AEC (Arquitetura, Engenharia, Construção), urbanistas, gestores de infraestruturas, entidades públicas e qualquer um que atue na gestão do construído.

Quais setores já estão adotando essas tecnologias?

Infraestruturas (ex. Terna), administrações públicas, entidades para restauração, smart cities, proteção civil, urbanismo.
