GIS-Fähigkeiten: Essenzielle Kompetenzen für AEC-Profis und Digital Twin-Projekte

Geografische Informationssysteme (GIS) haben die Art und Weise revolutioniert, wie wir das Gebiet analysieren, planen und verwalten. Vom Stadtplanung über den Umweltschutz bis hin zur öffentlichen Gesundheit und Logistik ist GIS heute eine Schlüsseltechnologie, um die Welt um uns herum dynamisch und intelligent zu interpretieren.

Im AEC-Sektor (Architektur, Ingenieurwesen, Bauwesen) ist GIS nicht mehr nur eine Unterstützung, sondern eine echte strategische Kompetenz. Die Integration von geospatialen Daten in die Planungsprozesse ermöglicht es, intelligente digitale Modelle zu erstellen, die operative Effizienz zu verbessern und Digital Twins zu bauen, die die gebaute Umgebung treu darstellen können.

Wenn Sie sich mit Planung, Ingenieurwesen oder Flächenmanagement beschäftigen, ist es mittlerweile unerlässlich, die GIS-Fähigkeiten zu kennen und zu beherrschen. In diesem Leitfaden erfahren Sie, welche Kompetenzen heute wirklich unverzichtbar sind, um professionell und integriert mit GIS zu arbeiten.

Was sind GIS-Kompetenzen und warum sind sie heute grundlegend?

Die GIS-Kompetenzen (Geographic Information System) stellen heute ein echtes Fundament für diejenigen dar, die mit territorialen Daten arbeiten, insbesondere in technischen und strategischen Bereichen wie Ingenieurwesen, Architektur, Stadtplanung und Logistik. GIS zu nutzen bedeutet nicht mehr nur, Karten zu erstellen: Es bedeutet, zu analysieren, zu integrieren und geospatiale Daten auf fortgeschrittene Weise zu interpretieren, um komplexe Entscheidungen zu unterstützen, Infrastrukturen zu planen, das Gebiet zu verwalten und nachhaltige Szenarien zu entwerfen. Deshalb sind diese Kompetenzen im AEC-Bereich und darüber hinaus immer gefragter.

Zu den praktischen Anwendungen im AEC-Sektor der GIS-Kompetenzen gehören:

• Integration von BIM-Modellen und territorialen Daten zur Erstellung von Digital Twins;
• Planung von georeferenzierten Infrastrukturen und Analyse der Umgebung;
• Baustellenmanagement mit Unterstützung für Sicherheit und räumliche Logistik;
• Überwachung von Bauwerken im Laufe der Zeit mit aktualisierten geospatialen Daten;
• Analyse der Landnutzung, Umweltimpact und Energieverbrauch;
• Simulation zukünftiger Szenarien für das Management von Städten;
• Planung der urbanen Mobilität und Optimierung des Verkehrsflusses;
• Verwaltung von urbanem Grün und öffentlichen Versorgungsnetzen.

Es ist daher offensichtlich, dass GIS heute viel mehr ist als ein Kartierungsinstrument: Es ist zu einer zentralen Plattform in digitalen Projekten geworden, die in der Lage ist, Daten aus heterogenen Quellen zu verbinden und zu harmonisieren.

Wer heute die GIS-Kompetenzen beherrscht, ist in der Lage, die Herausforderungen der Zukunft multidisziplinär zu bewältigen, indem er Daten, Raum und Zeit als strategische Vermögenswerte nutzt. Lassen Sie uns also gemeinsam sehen, welche GIS-Fähigkeiten Techniker und Planer beherrschen müssen.

Grundlegende GIS-Fähigkeiten für Techniker und Planer

Mit der ständigen Weiterentwicklung von GIS und seiner wachsenden Zentralität in den Entscheidungsprozessen auf globaler Ebene sind Fachleute mit den richtigen GIS-Kompetenzen zunehmend gefragt.

Zu den wesentlichen Grundkompetenzen im GIS gehören:

1. Erstellung und Teilen von Karten, mit Layern, Modellen, Positionen, Orten;
2. Arbeiten mit Karten und Ebenen, Verwaltung von Inhalten und Metadaten;
3. Beherrschung von GIS-Software, ArcGIS und QGIS, die beispielsweise intuitive Funktionen zur Kartenerstellung und umfangreiche Datenmanipulationsfunktionen bieten;
4. Programmierung, zum Beispiel mit Python oder JavaScript, um die Lücke zwischen traditioneller räumlicher Analyse und der dynamischen Welt des Web-GIS zu schließen;
5. Modellierung in GIS, Erstellung digitaler Darstellungen von Objekten oder Merkmalen der realen Welt, einschließlich ihrer wesentlichen Attribute und Beziehungen;
6. Entwicklung von Analysen, mit Überlagerung von Karten, Vereinigung, räumlichen statistischen Werkzeugen;
7. Erstellung grafischer Darstellungen aus Rohdaten. Dies ist möglich, wenn ein Fachplaner in der Lage ist, komplexe Datensätze zu filtern und sie in klare, geschichtete Grafiken zu transformieren, die sowohl von GIS-Profis als auch von Laien leicht verstanden werden können;
8. Integration mit anderen Technologien wie BIM oder Webdiensten, um Interoperabilität und eine multidisziplinäre Sichtweise in territorialen und infrastrukturellen Projekten zu gewährleisten.

Grundlegende GIS-Fähigkeiten

Integration von BIM und GIS für Digital Twin: eine neue Grenze

Die Integration von BIM-GIS stellt zweifellos die Zukunft dar: Die Nutzung spezifischer BIM GIS-Software ermöglicht die Integration von GIS-Karten mit 3D-Modellen, openBIM-Modellen, strukturierten Meshes und Punktwolken, was die gleichzeitige Verwaltung einer großen Menge an Informationen aus verschiedenen Disziplinen innerhalb einer einzigen Szene ermöglicht.

Ein Digital Twin der Infrastrukturen einer Stadt mit einer BIM-Software zu erstellen, bedeutet, das geometrische Modell des Bauwerks mit den GIS-Daten des Gebiets, in dem sich die Infrastruktur befindet (Wetterinformationen, seismische Daten usw.), anzureichern.

Das bedeutet, dass die BIM-Informationsmodelle durch die Verfügbarkeit aller Informationen in den GIS-Karten die Umweltressourcen, die Energieeinsparung, die Sicherheit und vieles mehr verbessern können. Eine intelligentere Planung, Gestaltung, Konstruktion sowie Verwaltung und Wartung von Infrastrukturgütern erfordert die Vereinfachung des Informationsflusses zwischen den Bau- und Betriebsdaten, und dies wird durch die BIM-GIS-Integration ermöglicht.

Integrierte GIS-Karten BIM-Prozess

3D-Technologien und fortgeschrittene Datenformate in GIS

Die GIS-Daten sind in verschiedenen Formen und Formaten verfügbar, die in der Regel zur Speicherung und Übertragung von geospatialen Daten verwendet werden und als Quellen für die Layer in Mapping-Projekten dienen können.

Die GIS-Formate unterscheiden sich hauptsächlich in Vektorformaten, die verschiedene Daten als geometrische Objekte darstellen, in Rasterformaten, die die Daten als Bild darstellen, in tabellarischen Formaten, die die Daten in Tabellen sammeln, und in spezialisierten Formaten.

Zu den Hauptvektorformaten gehören:

1. Geodatabase (.gdb), das Hauptformat von Esri „Environmental System Research Institute“ zur Speicherung und Verwaltung von GIS-Daten. Es handelt sich um ein Format, das große Datensätze effizient verwaltet, komplexe Datenmodelle, Beziehungen und Topologien unterstützt und alle verschiedenen Attribute fortschrittlich verwaltet, jedoch hauptsächlich für Esri-Produkte konzipiert ist, sodass es schwierig ist, es mit Nicht-Esri-Nutzern zu teilen;
2. Shapefile (.shp), entwickelt von Esri, bleibt eines der am häufigsten verwendeten Formate aufgrund seiner Einfachheit und Kompatibilität. Es hat eine einfache Struktur und wird auf allen Plattformen weitgehend unterstützt, ist jedoch in der Größe (2 GB) begrenzt und immer mit mehreren Dateien (.shp, .shx, .dbf usw.) verbunden;
3. GeoJSON (.geojson, .json), ein offenes Standardformat, das auf JavaScript Object Notation (JSON) basiert und besonders verbreitet für Web-Mapping-Anwendungen ist. Es wird auf allen Programmierumgebungen gut unterstützt, ist jedoch nicht ideal für Arbeiten mit großen Datensätzen;
4. KML/KMZ (.kml, .kmz), die „Keyhole Markup Language“ und ihre komprimierte Version KMZ wurden von Google Earth entwickelt und werden jetzt auf allen Plattformen weitgehend unterstützt. Sehr geeignet für 3D-Darstellungen, jedoch nicht ideal für analytische Arbeiten.

Zu den Rasterformaten gehören:

• GeoTIFF (.tif, .tiff), der Standard für Rasterdaten in GIS; es handelt sich um ein TIFF, in dem geografische Informationen integriert sind;
• ERDAS IMAGINE (.img), spezialisiert auf Fernerkundungsdaten;
• JPEG 2000 (.jp2), sehr geeignet für Luft- und Satellitenbilder, da es trotz der Bildkompression eine gute Qualität gewährleistet;
• MrSID (.sid), gewährleistet hohe Kompressionsraten bei gleichbleibender Bildqualität.

Zu den tabellarischen Formaten gehören:

• Comma-Separated Values (.csv), einfache Textdateien mit durch Kommas getrennten Werten, die leicht in Tabellenkalkulationsprogrammen erstellt und bearbeitet werden können;
• Microsoft Excel (.xlsx, .xls), ein weit verbreitetes und unterstütztes Unternehmensformat;
• Datenbanktabellen (SQL Server, Oracle, PostgreSQL), die eine unternehmensweite Datenverwaltung und Multi-User-Zugriff ermöglichen.

Schließlich sollten auch spezialisierte Formate erwähnt werden wie:

• LiDAR-Daten (.las, .laz), Punktwolken-Daten, die Informationen über die 3D-Höhenlage liefern;
• CAD-Formate (.dwg, .dxf), die direkte Interoperabilität mit Ingenieurprojekten gewährleisten;
• BIM, die detaillierte 3D-Informationen über Strukturen bereitstellen;
• ArcGIS Online/Portal-Services, ständig aktualisierte Dienste mit geteilten Ressourcen;
• WMS/WMTS (Web Map Services), Standards für Kartenbilder.

IFC-Modelle: Grundklassen des Sektors verstehen und deren Rolle in GIS

Die GIS-Produkte von Esri ermöglichen es, Daten IFC (Industry Foundation Classes) zu importieren und damit zu interagieren, sodass die Nutzer geospatiale Analysen und Visualisierungen in ihren Bau- und Infrastrukturprojekten bereitstellen können.

Diese Integration zwischen GIS und openBIM bietet erhebliche Vorteile in den Prozessen der Planung, Gestaltung, Konstruktion und Verwaltung von Projekten: Durch die Verwendung von IFC, einem offenen und standardisierten BIM-Format, und dessen Import in ArcGIS ist es beispielsweise möglich, 3D-Daten in Kooperation zu nutzen, die disziplinübergreifende Zusammenarbeit zu verbessern und die geospatialen und städtebaulichen Planungsarbeiten zu optimieren.

Es ist leicht zu verstehen, wie Planer städtebauliche 3D-Modelle mit BIM-Daten anreichern können, was die urbane Entwicklung auf das höchste Niveau bringt und nicht nur das! Alle verschiedenen Infrastrukturprojekte werden profitieren: die tatsächliche geografische Analyse ermöglicht es, fundiertere Entscheidungen zu treffen, die auf eine optimale Verwaltung der gebauten Umwelt auch auf globaler Ebene abzielen.

Punktwolken: 3D-Punktdaten verarbeiten und visualisieren

Die Punktwolken sind nichts anderes als eine Sammlung von räumlichen Punkten, die als X-, Y- und Z-Koordinaten dargestellt werden. Die Daten können verwendet werden, um eine 3D-Oberfläche zu definieren, die für verschiedene Zwecke genutzt werden kann, einschließlich der Kartierung von Elementen wie Gelände, Gebäude, Straßen und anderen Elementen.

Die Integration von GIS-Karten mit 3D-Modellen, openBIM-Modellen, strukturierten Meshes und Punktwolken ermöglicht eine gleichzeitige Verwaltung einer großen Menge an Informationen aus verschiedenen Fachbereichen innerhalb einer einzigen Szene. Diese Integration ermöglicht es somit, echte Smart Cities, geospatiale digitale Zwillinge, die aus BIM-Modellen, IFC, Punktwolken und GIS bestehen, zum Leben zu erwecken.

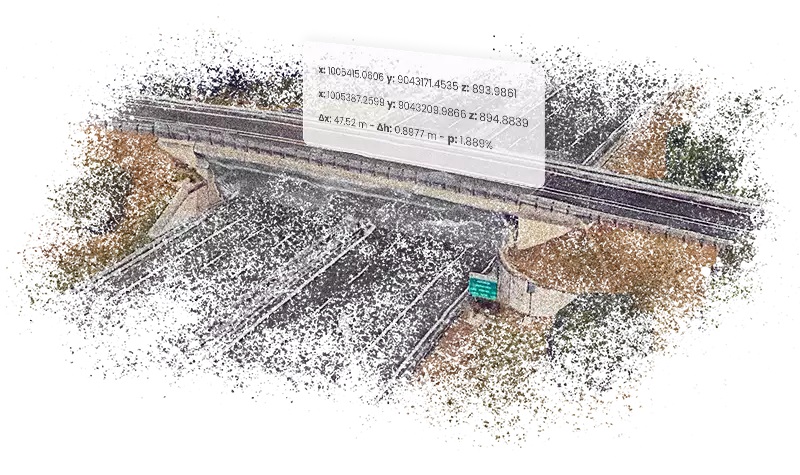

Punktwolke

Texturierte Mesh: Integration detaillierter Oberflächen-Texturen in GIS-Projekte

Texturierte 3D-Meshs ermöglichen die Erstellung fotorealistischer Visualisierungen von Gebieten und Städten sowie von Gebäuden und 3D-Räumen, wodurch ein immersives Erlebnis geschaffen wird und die Beteiligten die Umgebung besser verstehen und visualisieren können, was die Kommunikation und Zusammenarbeit an verschiedenen Projekten vereinfacht.

Texturierte 3D-Meshs werden von Planern verwendet, um:

• realistische und immersive Visualisierungen städtischer Gebiete mit Gebäuden, Straßen und anderen städtischen Elementen in Form von texturierten 3D-Meshs zu erstellen;
• Inspektionen durchzuführen, Messungen vorzunehmen und Ressourcen zu verwalten;
• Notfälle und Naturkatastrophen zu managen, indem geospatiale Daten mit Echtzeitdaten integriert werden. In einer texturierten 3D-Mesh können die betroffenen Bereiche visualisiert, der Zugang und die Ausfahrt geplant, Schäden bewertet und Notfallszenarien simuliert werden;
• digitale Zwillinge basierend auf Mesh zu erstellen. Die 3D-Mesh liefert die Form, Struktur und das Aussehen des Objekts, was eine realistische Visualisierung und Interaktion innerhalb der Umgebung des digitalen Zwillings ermöglicht.

Die Kraft der geospatialen digitalen Zwillinge

Ein geospatialer digitaler Zwilling ist eine digitale, treue Nachbildung einer realen Umgebung, die in Echtzeit aktualisiert wird.
Für die Erstellung eines geospatialen digitalen Zwillings ist GIS unerlässlich, da es einerseits die Standortdaten bereitstellt, die erforderlich sind, um eine digitale Nachbildung im entsprechenden physischen Raum zu kartieren, und andererseits Echtzeitdaten, die es ermöglichen, die sich ändernden Bedingungen der physischen Welt zu simulieren.

Tatsächlich sind geospatiale digitale Zwillinge ein mächtiges Werkzeug in der Stadt- und Regionalplanung, weil:

• sie komplexe Systeme durch zuverlässige Karten und raumbezogene Analysen basierend auf der Technologie der geografischen Informationssysteme (GIS) genau darstellen;
• sie Veränderungen im Laufe der Zeit widerspiegeln und historische, aktuelle und zukünftige Zustände zeigen;
• sie skalierbar sind und sich an die sich ändernden Bedürfnisse sowie an verschiedene gebaute und natürliche Systeme anpassen;
• sie es ermöglichen, fundiertere Entscheidungen zu treffen.

Beispielsweise kann ein geospatialer digitaler Zwilling in der detaillierten Stadtplanung zeigen, wie neue Gebäude den Verkehrsfluss, die Straßenbeleuchtung oder die Wasserversorgungsnetze beeinflussen werden. Der Einsatz dieser Technologie ermöglicht es, verschiedene Szenarien zu simulieren, bevor konkrete Maßnahmen ergriffen werden, was fundiertere und nachhaltigere Entscheidungen ermöglicht.

OpenBIM^®-Standards: Gewährleistung der Interoperabilität und Datenkonsistenz

Um die Interoperabilität und Datenkonsistenz zu gewährleisten und zu vermeiden, dass Änderungen an einem OpenBIM-Modell direkte Auswirkungen auf das GIS haben, ist es von größter Bedeutung, Plattformen zur Verwaltung geospatialer digitaler Zwillinge zu nutzen.

Diese Plattformen ermöglichen tatsächlich:

• die Echtzeitaktualisierung der geometrischen und informativen Informationen auf der GIS-Karte, wodurch das Projektmanagement optimiert und die Zusammenarbeit zwischen Ingenieuren, Architekten und Bautechniker effizienter gestaltet wird. So arbeitet man mit immer aktuellen, synchronisierten Informationen;
• die Interoperabilität durch die Verwendung offener und nicht proprietärer Formate, die auf mehreren Softwareplattformen geöffnet und geteilt werden können, wodurch die Zusammenarbeit optimiert wird.

Verbesserung der GIS-Fähigkeiten mit spezialisierten Softwarelösungen

Wie bereits erwähnt, ist es wichtig, spezielle Software zu verwenden, um die GIS-Fähigkeiten zu verbessern, die in der Lage ist, geografische Kontextdaten schnell und effizient zu visualisieren, was das Verständnis und die Analyse des Standorts verbessert.

Auf dem Markt gibt es Software, die es ermöglichen, geospatiale Informationen direkt im 3D-Modell anzuzeigen, wie usBIM.gis, die kostenlos die Integration geospatialer Daten und Bauinformationen ermöglicht.

Mit usBIM.gis können Sie GIS-Karten online erstellen und bearbeiten, ohne spezielle GIS-Software installieren zu müssen, indem Sie Linien, Polylinien und Polygone je nach Bedarf zeichnen, neue Ebenen erstellen und zuordnen sowie Markups direkt auf der Karte einfügen; dies wird Ihnen helfen, Ihre Fähigkeiten kostenlos zu verbessern!

Erstellung von GIS-Karten mit usBIM.gis

Dynamische Integrationswerkzeuge zwischen BIM-Modellen und GIS-Daten für das Management von geospatialen Digital Twins

usBIM.geotwin stellt die Zukunft der Digitalisierung und des geospatialen Managements von Gebäuden und Infrastrukturen dar, die aus der dynamischen Verbindung zwischen der usBIM-Plattform von ACCA und der ArcGIS^®-Technologie von Esri entsteht.

Mit dieser Software können Sie Ihre Projekte in einem einzigen geospatialen Kontext visualisieren: openBIM^®-Modelle und -Prozesse werden mit Karten, Szenen und GIS-Funktionen integriert, um geospatiale Digital Twins zu erstellen und zu verwalten.

Es handelt sich nicht um einen statischen Import von Daten von einem System zum anderen, sondern um eine dynamische und bidirektionale Integration der beiden Systeme.

Alle BIM-Informationen sind jederzeit im GIS verfügbar, und das Management komplexer Projekte wie Infrastrukturprojekte wird einfacher, ohne dimensionale Einschränkungen.

Integration zwischen openBIM und GIS mit usBIM.geotwin

Mit dieser Software für geospatiale digitale Zwillinge können Sie:

• Projekte im großen Maßstab mit unbegrenzten Datenkapazitäten verwalten;
• offene Formate nutzen und vollständige Konformität mit der DSGVO zum Schutz und zur Sicherheit von Daten gewährleisten;
• Daten dynamisch verwalten und in jeder Phase des Lebenszyklus aktualisieren.

Mit usBIM.geotwin verwalten Sie IFC/openBIM-Modelle, BIM/3D, Punktwolken, texturierte Meshes, alles geolokalisiert und integriert mit GIS.

FAQ – GIS-Fähigkeiten für Fachleute im AEC-Bereich und Digital Twin-Projekte

Was sind die grundlegenden Fähigkeiten, um mit GIS im AEC-Sektor zu arbeiten?

Die wichtigsten GIS-Fähigkeiten für Techniker und Planer umfassen:

• Erstellung und Verwaltung von thematischen Karten;
• Beherrschung von Software wie ArcGIS oder QGIS;
• Räumliche Analyse und Nutzung statistischer Werkzeuge;
• Programmierung mit Sprachen wie Python oder JavaScript;
• GIS-Modellierung zur digitalen Darstellung von Objekten und realen Kontexten;
• Visuelle und grafische Darstellung von geospatialen Daten;
• Integration mit BIM-Systemen zur Erstellung von Digital Twins.

Warum sind GIS-Fähigkeiten in der Arbeitswelt zunehmend gefragt?

Weil GIS nicht mehr nur branchenspezifische Werkzeuge sind, sondern in die Prozesse der Planung, Gestaltung und Verwaltung von Territorien integriert werden. Im AEC-Bereich ermöglichen GIS-Fähigkeiten:

• die Integration mit BIM-Modellen;
• die Optimierung von Infrastrukturen;
• die Entscheidungsunterstützung durch Simulationen basierend auf realen Daten;
• die Erstellung von digitalen Zwillingen für die kontinuierliche Überwachung von Bauwerken.

Welche Rolle spielt die Baugrundmodellierung in GIS?

Die Modellierung in der GIS-Umgebung ermöglicht die Erstellung digitaler Darstellungen von realen Objekten und deren Attributen, was hilft, komplexe räumliche Beziehungen zu erfassen. Sie ist im AEC-Entwurf unerlässlich, da sie es ermöglicht:

• den territorialen Kontext zu analysieren;
• Umwelt-, Stadtplanungs- oder Infrastrukturdaten zu integrieren;
• Entscheidungen für eine nachhaltige Planung zu unterstützen.

Was ist der Unterschied zwischen Raster- und Vektordaten in GIS?

Rasterdaten (Bilder, Fernerkundung, Luftbilder) stellen kontinuierliche Oberflächen dar, während Vektordaten (Punkte, Linien, Polygone) Objekte mit klar definierten Geometrien repräsentieren. Beide sind für die Analyse und Visualisierung in GIS von grundlegender Bedeutung und werden je nach Projektziel komplementär eingesetzt.

Welche Datenformate werden in GIS-Projekten am häufigsten verwendet?

Die am häufigsten verwendeten Formate umfassen:

• Vektoren: Shapefile (.shp), GeoJSON (.geojson), Geodatabase (.gdb), KML/KMZ (.kml);
• Raster: GeoTIFF (.tif), ERDAS (.img), JPEG2000 (.jp2);
• Tabellarisch: CSV, Excel, SQL-Tabellen;
• Spezialisiert: LiDAR-Daten (.las), CAD (.dwg), BIM, WMS/WMTS-Dienste.

Wie integrieren sich GIS und BIM zur Erstellung von Digital Twins?

Die Integration von GIS und BIM ermöglicht es, strukturierte 3D-Modelle mit Echtzeit-Territorialdaten zu kombinieren und digitale Darstellungen (Digital Twin) von Infrastrukturen und urbanen Umgebungen zu erstellen. Dies ermöglicht:

• eine intelligente und vorausschauende Verwaltung von Ressourcen;
• Umweltanalysen und Simulationen;
• eine einheitliche Sicht für alle Phasen des Lebenszyklus des Bauwerks.

Welche Rolle spielen Punktwolken und 3D-Meshes in GIS?

Punktwolken stellen komplexe 3D-Oberflächen durch räumliche Koordinaten dar und sind nützlich zur Kartierung von Gebäuden, Straßen und Landschaften. Texturierte 3D-Meshes ermöglichen fotorealistische Visualisierungen, die verwendet werden für:

• Notfallsimulationen;
• strukturelle Analysen;
• die Erstellung immersiver Umgebungen in Digital Twins.

Warum ist es wichtig, GIS-Analysen kommunizieren zu können?

Weil Entscheidungen, die auf geospatialen Daten basieren, von Stakeholdern mit unterschiedlichem Hintergrund verstanden werden müssen. Die Fähigkeit, klare Karten, effektive Visualisierungen und interaktive Darstellungen zu erstellen, macht Analysen zugänglicher und wirkungsvoller.
