L’évolution du rendu et de la gestion des nuages de points : du relevé 3D à la conception computationnelle

Le secteur de l’Architecture, de l’Ingénierie et de la Construction (AEC) entre dans une nouvelle ère des méthodologies de conception, guidée par la convergence entre technologies de scan laser 3D et plateformes de gestion de données basées sur le cloud.

Dans cet article, nous analysons les technologies, méthodes et outils qui rendent possible le rendu et la gestion avancée des nuages de points, de l’acquisition des données à la conception générative basée sur l’IA.

Comment faire le rendu d’un nuage de points ?

Le principal défi lors de la manipulation des nuages de points, rendu et images n’est plus limité à la visualisation esthétique. Aujourd’hui, il s’agit de la capacité à transformer des milliards de points spatiaux bruts en informations opérationnelles.

Les nuages de points — ensembles de données définis par des coordonnées tridimensionnelles (x, y, z) — représentent aujourd’hui le niveau fondamental de la documentation as-built, offrant une précision millimétrique qui dépasse de loin les techniques de relevé traditionnelles.

Cet article explore des méthodes avancées pour le rendu et la gestion des nuages de points, illustrant comment l’intégration avec l’écosystème usBIM et les technologies OmniSLAM redéfinissent les flux de travail professionnels — de la mesure initiale à la création de modèles openBIM IFC et à la conception générative basée sur l’IA.

Fondements technologiques et acquisition du nuage de points

La qualité de tout rendu 3D est intrinsèquement liée à la précision de l’acquisition des données. Le scan laser et la photogrammétrie numérique sont devenus la norme de l’industrie pour la création de répliques numériques fidèles de l’environnement construit.

Les systèmes LiDAR (Light Detection and Ranging) émettent des impulsions laser vers les surfaces environnantes et calculent les distances en fonction du temps de vol du signal. Le résultat est un ensemble de données spatiales dense qui définit la géométrie et stocke également des valeurs d’intensité et des informations chromatiques RGB lorsqu’il est associé à des capteurs d’imagerie.

Le choix de la technologie influence directement les résultats. Les professionnels choisissent généralement entre trois principales catégories de scanners laser :

Acquisition de nuages de points à haute précision : la clé pour la qualité en aval

L’acquisition de nuages de points à haute précision est la base de tous les flux de travail en aval fiables, car la qualité du rendu, de la modélisation, de l’analyse basée sur l’IA et de la génération BIM dépend en fin de compte de l’exactitude et de la complétude des données acquises.

La technologie SLAM (Simultaneous Localization and Mapping) a radicalement changé les flux de travail de relevé.

Les données acquises avec OmniSLAM R8+ sont de haute précision et propres, avec du bruit éliminé, des écarts contrôlés et des valeurs aberrantes réduites. L’appareil permet aux opérateurs de se déplacer à l’intérieur des bâtiments en cartographiant les environnements en temps réel, éliminant les stations de scan fixes, réduisant les temps d’acquisition jusqu’à 70–80 % et garantissant une couverture volumétrique continue sans points aveugles — fournissant une base fiable pour les flux de travail ultérieurs.

La meilleure façon de faire le rendu d’un nuage de points : cloud vs bureau

Traditionnellement, le rendu des nuages de points nécessitait des stations de travail haut de gamme en raison de la taille des ensembles de données, souvent supérieurs à plusieurs gigaoctets par fichier. Le passage à des solutions cloud comme usBIM.pointcloud a radicalement changé ce paradigme.

Aujourd’hui, la stratégie la plus efficace est le streaming des données, qui charge et visualise progressivement les nuages de points directement dans le navigateur. Cela réduit considérablement les demandes de mémoire et traitement, permettant également aux tablettes et smartphones de naviguer dans des modèles hautement détaillés.

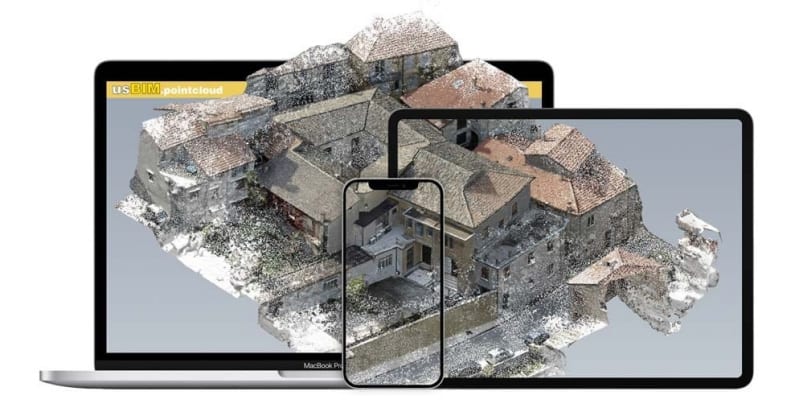

Visualisation de nuages de points même depuis un smartphone avec usBIM.pointcloud

Les performances sont encore optimisées grâce à des techniques de post-traitement telles que le filtrage du bruit et la décimation intelligente. La décimation réduit sélectivement la densité des points dans les zones à faible variabilité (par exemple, les murs plats), préservant le détail dans les éléments architecturaux — garantissant une navigation fluide sans compromettre l’exactitude critique.

Au sein de usBIM, des contrôles de rendu avancés permettent aux utilisateurs de gérer la luminosité, le contraste, les modes de fusion et la coloration basée sur l’élévation, permettant des analyses topographiques et spatiales immédiates.

Avantages opérationnels : mesures et coupes directement sur le nuage de points

Travailler directement sur un nuage de points dans un navigateur n’est pas seulement pratique — c’est un avantage stratégique.

Des outils comme usBIM.pointcloud permettent des mesures linéaires, angulaires et superficielles précises, idéales pour inspecter des zones dangereuses ou inaccessibles garantissant la sécurité de l’opérateur.

L’un des résultats les plus puissants dérivés des nuages de points est la coupe perspective. En générant des plans de coupes illimités le long des axes X, Y, Z — ou des plans obliques — les professionnels peuvent explorer la structure interne des bâtiments existants sans modélisation préalable.

Cette capacité à sectionner la réalité permet la génération rapide de façades et de profils géométriques, constituant la base pour des documents graphiques constructifs précis.

Au sein de usBIM.browser, le nuage de points devient un document vivant — ne plus un fichier d’archive statique, mais un espace de travail collaboratif enrichi avec annotations, liens vers des documents externes, photos de chantier et vidéos. Lorsqu’il est géoréférencé, il évolue en fait en un jumeau numérique habilité SIG, permettant des évaluations précises de l’impact dans le contexte urbain.

Comment visualiser une nuage de points en ligne

IA et conception générative : le rôle de usBIM.codesign AI

L’intelligence artificielle introduit une nouvelle dimension dans les flux de rendu et de conception.

usBIM.codesign AI transforme des nuages de points — ou même de simples photographies — en concepts de conception architecturale complets. Pour les designers d’intérieur, cela signifie partir de la numérisation d’une pièce vide et générer en quelques secondes de multiples propositions d’aménagement via des prompts textuels, au lieu de passer des heures.

Grâce au Virtual Staging, l’IA enrichit les espaces avec des meubles, des matériaux, des finitions et un éclairage, préservant les dimensions et les ouvertures originales — offrant des visions photoréalistes des transformations potentielles.

Les principales capacités de l’outil incluent :

• conception basée sur des prompts : des entrées textuelles comme « loft moderne industriel avec des sols en béton poli et de grandes fenêtres » génèrent des visualisations cohérentes basées sur la géométrie acquise ;
• requalification du patrimoine existant : les variantes de façade peuvent être explorées directement à partir des sections du nuage de points, testant couleurs et matériaux pour des scénarios de restauration ;
• conception extérieure : visualisation rapide de jardins, parcs et espaces ouverts intégrés avec des données topographiques réelles.

De la nuage de points à de multiples propositions de conception avec usBIM.codesign AI

Synergie matériel–logiciel : OmniSLAM et usBIM en action

L’intégration entre les technologies de scan mobile OmniSLAM et la plateforme usBIM représente un avantage déterminant pour les professionnels techniques.

Comme montré dans la vidéo ci-dessous, les données acquises par OmniSLAM R8+ sont traitées via OmniSLAM Mapper et chargées sans solution de continuité sur usBIM.pointcloud pour une utilisation immédiate.

La technologie SLAM d’OmniSLAM produit des nuages de points colorés en haute définition avec une précision centimétrique (dans les 2 cm), même en l’absence de GPS — la rendant idéale pour les tunnels, sous-sols et environnements souterrains.

Du chargement à la collaboration, les professionnels peuvent immédiatement mesurer, couper et inviter des collègues à des sessions partagées via usBIM.meet, combinant vidéoconférence et navigation synchronisée du modèle.

Inspection et suivi : les nuages de points comme outils diagnostiques

Dans les scénarios d’inspection et de suivi, les nuages de points sont inégalés. En superposant des scans acquis à des moments différents, il est possible de détecter des déformations structurelles, des affaissements et un dégradé de surface avec une précision supérieure à la perception humaine.

Des applications comme usBIM.bridge utilisent les nuages de points comme base du Jumeau Numérique, cartographiant les défauts — fissures, corrosion, infiltrations — directement sur les actifs.

Visualisez de manière claire et immédiate toutes les informations ponts – usBIM.bridge

Intelligence des données et collaboration collective : l’avenir des flux de travail AEC

Un des aspects les plus transformateurs des nuages de points basés sur le cloud est la démocratisation des données.

Avec usBIM.pointcloud, le matériel coûteux et les licences logicielles onéreuses ne sont plus des barrières. Architectes, ingénieurs, concepteurs MEP et clients peuvent visualiser et commenter simultanément le même relevé 3D via un navigateur.

La fédération des ensembles de données — par exemple en combinant des scans du terrain par drone avec des relevés laser du bâtiment — crée une vision holistique du projet, réduisant drastiquement les erreurs de construction, les variantes en cours d’œuvre et les dépassements de budget.

Alors que les réglementations BIM mondiales exigent de plus en plus souvent la livraison de jumeaux numériques, maîtriser le rendu et la gestion des nuages de points n’est plus optionnel — c’est un prérequis pour la compétitivité dans les projets publics et privés.

Intégrées dans un écosystème puissant comme usBIM et soutenues par des technologies de scan avancées comme OmniSLAM, les nuages de points évoluent de données spatiales brutes à des ressources numériques stratégiques.

La possibilité de mesurer, couper, générer des façades et alimenter des outils de conception basés sur l’IA directement depuis le navigateur transforme le relevé 3D en un processus de conception dynamique et intelligent. Pour les architectes et ingénieurs d’aujourd’hui, maîtriser ces flux de travail signifie plus de précision, une collaboration plus profonde et un pas décisif vers l’avenir numérique de la construction.

Racontez votre projet de relevé avec des nuages de points sur BibLus

Si vous êtes un producteur de technologies pour le relevé ou une société réalisant des relevés de biens immobiliers, infrastructures, environnements urbains, etc., contactez-nous. Nous pouvons développer ensemble des études de cas à publier sur BibLus pour montrer à nos lecteurs professionnels les applications concrètes et la valeur des nouvelles technologies de relevé et de gestion des nuages de points.

FAQ – Rendu de nuages de points et gestion cloud

Comment fonctionne l’intégration entre les données OmniSLAM et le workflow BIM ?

Le flux de travail est simple : les données acquises en mouvement par les capteurs OmniSLAM (comme R8+) sont traitées pour générer un nuage de points dans des formats standards (comme .LAS ou .E57). Une fois chargée sur usBIM.pointcloud, la nuage n’est plus seulement une référence visuelle mais devient la base métrique sur laquelle les objets IFC (Industry Foundation Classes) sont modélisés, garantissant que le modèle informatif soit un jumeau numérique fidèle à la réalité.

Quel est le réel avantage de l’IA dans le Virtual Staging par rapport au rendu traditionnel ?

Le rendu traditionnel nécessite la modélisation manuelle en 3D de chaque élément de mobilier et la configuration des lumières et matériaux — un processus qui peut prendre des jours. usBIM.codesign AI travaille directement sur le nuage de points ou sur ses portions : l’intelligence artificielle reconnaît les volumes et les plans spatiaux, « remplissant » l’environnement avec des propositions de conception photoréalistes en quelques secondes via des invites textuelles, accélérant drastiquement la phase conceptuelle.

La décimation des points réduit-elle l’exactitude du relevé ?

Non, si elle est effectuée correctement. La décimation intelligente réduit le nombre de points dans les zones planes et simples (où peu de points suffisent à définir la géométrie), tout en maintenant la densité maximale le long des bords, arêtes et détails architecturaux complexes. Cela optimise les performances de rendu sans compromettre la précision millimétrique requise en phase de conception.

Est-il possible de collaborer sur le même nuage de points en temps réel ?

Oui, c’est l’un des piliers fondamentaux de l’écosystème usBIM. Étant une plateforme cloud, plusieurs professionnels (architectes, ingénieurs structurels, concepteurs MEP) peuvent visualiser simultanément le même nuage de points via un navigateur. Avec des outils comme usBIM.meet, il est possible de lancer une session de navigation partagée où tout le monde voit les mêmes détails et peut ajouter des annotations ou effectuer des mesures en temps réel.

Quelle est la différence de précision entre un scanner SLAM et un scanner statique ?

Un scanner statique (Time-of-Flight ou Phase-Shift) offre la précision maximale possible (souvent sub-millimétrique). La technologie OmniSLAM, de haute précision, compense avec des vitesses d’acquisition beaucoup plus élevées et l’absence de « zones d’ombre », car le capteur se déplace avec l’opérateur.

Comment est géré le « bruit » dans les données acquises ?

Le « bruit » (points erronés générés par des surfaces réfléchissantes, miroirs ou personnes en mouvement pendant le relevé) est géré en phase de post-traitement. usBIM fournit des outils de filtrage qui nettoient le nuage de points en isolant exclusivement les données géométriques structurelles. Cette étape est essentielle avant de soumettre le nuage de points à des processus d’IA générative, pour éviter les artefacts visuels.
