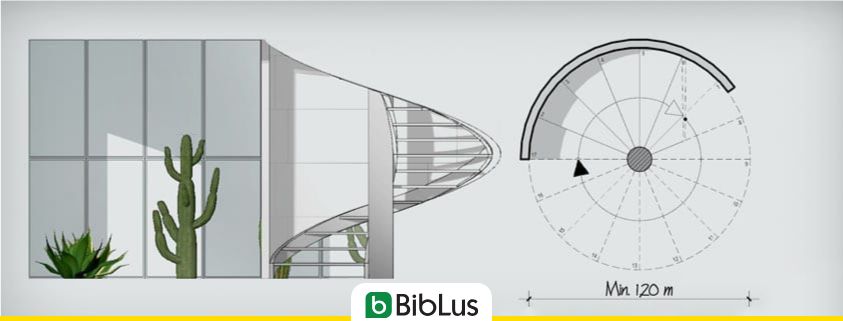

Guia técnica para o projeto de uma escada em espiral

Você precisa realizar um projeto de escada caracol? Neste artigo lhe fornecemos um guia técnico prático com dicas práticas, um modelo 3D de um projeto de escada em espiral para download, slides e tutoriais em vídeo.

Para abrir o modelo 3D do projeto que criamos, ou para criar novos projetos você mesmo, recomendamos que faça o download da versão de teste gratuita do software BIM para projeto arquitetônico que utilizamos.

Render escada caracol realizado com Edificius

Baixe o modelo BIM 3D (arquivo .edf) do projeto

Baixe gratuitamente Edificius, o software para projeto arquitetônico BIM

Por que escolher uma escada caracol

A necessidade de otimizar espaços é uma das solicitações mais recorrentes às quais os técnicos devem responder com soluções cada vez mais engenhosas, criativas e funcionais. Projetar uma escada, em particular, é uma tarefa que requer atenção especial, pois é preciso combinar necessidades estéticas, funcionais e estruturais. Definir tipo, forma, material e estrutura da escada, bem como colocar ela na posição correta, são todas escolhas que afetam a qualidade final de um projeto.

Optar por uma escada em caracol pode ajudar a satisfazer todas essas necessidades.

Para saber mais sobre projeto de escadas internas, recomendamos o nosso artigo “Como projetar escada: um guia para o profissional”.

Tipos de escada em espiral e vantagens

A escada em espiral é um tipo particular de escada de rampa curva mais frequente na construção privada e residencial, em ambientes pequenos ou em contextos especiais.

Tipos por forma

Dependendo das escolhas arquitetônicas e da conformação do espaço em que deve ser inserida, a escada em espiral pode ter um formato:

• circular;
• quadrado;
• elíptico.

Planta circular, quadrada e elíptica — Plantas realizadas com Edificius

Escada em espiral com planta circular

A escada caracol com planta circular é a mais comum, pois ocupa uma área menor que os outros tipos. A sua estrutura é caracterizada por um suporte central, que se desenvolve verticalmente, no qual são enganchados os degraus, em saliência ou apoiados em outro elemento de apoio (como em uma escada em balanço)

Geralmente, é realizada em metal ou madeira, mais raramente em concreto armado no caso de escadas externas. Os degraus podem ser feitos com qualquer material.

Projeto de escada caracol realizada com Edificius

Preferir uma escada caracol a um tipo tradicional (em forma de L, com planta retangular, etc.) apresenta benefícios óbvios, especialmente em termos de gerenciamento de espaços. Uma escada em espiral, de fato, ocupa uma superfície pequena em planta e, ainda, pode ser colocada em vãos com um diâmetro de cerca de 1,20 m.

Além disso, o mercado disponibiliza uma vasta gama de soluções pré-moldadas, que também permitem poupanças significativas em termos de custo e tempo de instalação.

Escada em espiral com planta quadrada

A escada em espiral quadrada apresenta um desenvolvimento helicoidal em planta quadrada ou retangular. Neste caso, o desenho da escada segue um padrão mais geométrico, com trajetórias que se aproximam mais de segmentos retilíneos.

Em relação à versão circular, pode oferecer degraus com uma pisada mais ampla nas porções lineares, melhorando o conforto ao subir e descer. A forma quadrada se adapta particularmente bem a edifícios com plantas angulares ou a layouts internos racionais, onde o rigor geométrico do projeto exige coerência também nos elementos verticais.

Esteticamente, apresenta-se como uma solução mais técnica e rigorosa, frequentemente utilizada em contextos modernos, escritórios, showrooms ou edifícios públicos. No entanto, sua construção pode ser mais complexa e requer um planejamento cuidadoso para garantir um equilíbrio adequado entre funcionalidade e estabilidade.

Escada em espiral com planta elíptica

A escada em espiral elíptica representa a variante mais sofisticada e expressiva. Seu desenvolvimento baseia-se em uma planta oval, que confere ao corpo da escada um aspecto fluido, mas ao mesmo tempo mais dinâmico em relação à forma circular tradicional.

Graças à maior extensão da elipse, esta escada pode oferecer degraus mais amplos e confortáveis ao longo de todo o percurso, melhorando a ergonomia do movimento. É uma escolha privilegiada em ambientes de representação, vilas de prestígio, hotéis de luxo ou contextos em que a escada não é apenas um elemento funcional, mas se torna protagonista do espaço, quase uma escultura arquitetônica.

No entanto, deve-se considerar que a escada elíptica ocupa mais superfície em comparação com a circular, requer um projeto sob medida e geralmente tem custos mais elevados, tanto pela complexidade construtiva quanto pela qualidade dos materiais utilizados.

Tipos por material

Além da forma da planta, outro aspecto determinante no projeto e escolha de uma escada em espiral é o material com o qual é feita. O material não afeta apenas a estética, mas também a estabilidade, o peso da estrutura, a manutenção e o custo final.

As soluções mais comuns utilizam:

• metal;
• madeira;
• concreto armado.

Escada em espiral de metal

As escadas em espiral de metal estão entre as mais difundidas devido à sua versatilidade, à leveza da estrutura e à facilidade de pré-fabricação. Feitas de aço pintado, aço inoxidável ou ferro galvanizado, são particularmente adequadas para contextos modernos, industriais ou minimalistas. Oferecem uma grande resistência ao longo do tempo e podem ser projetadas com perfis muito finos, ideais para reduzir a obstrução visual. Além disso, o metal também permite soluções autoportantes leves e dinâmicas, frequentemente combinadas com corrimãos de vidro ou degraus de madeira, para um contraste material muito refinado. São perfeitas para ambientes internos, mas, se adequadamente tratadas, também são amplamente utilizadas em espaços externos.

Escada em espiral de madeira

As escadas em espiral de madeira representam a escolha ideal para quem deseja um ambiente acolhedor, quente e natural. A madeira, material nobre e renovável, é adequada tanto para contextos clássicos quanto contemporâneos, dependendo da essência utilizada e do acabamento. As versões em carvalho, faia ou freixo, por exemplo, garantem robustez e durabilidade, além de uma grande variedade cromática e sensorial. O trabalho em madeira também permite uma modelagem refinada dos degraus e corrimãos, tornando a escada um elemento de decoração por si só. No entanto, em comparação com o metal ou o concreto, requer maior manutenção, especialmente em ambientes úmidos ou sujeitos a desgaste intenso.

Escada em espiral de concreto armado

As escadas em espiral de concreto armado constituem a solução mais maciça e sólida. Geralmente são feitas in loco ou pré-fabricadas em elementos a serem montados no canteiro de obras. Este tipo é adequado para edifícios públicos, comerciais ou residências de grandes dimensões onde a escada está integrada à estrutura do edifício. O concreto armado garante uma notável durabilidade e estabilidade, além de um excelente comportamento ao fogo e isolamento acústico. Do ponto de vista estético, pode ser deixado à vista para um estilo brutalista ou finalizado com rebocos, revestimentos em mármore, resina ou outros materiais. Sendo uma estrutura pesada e definitiva, requer um planejamento preciso desde as primeiras fases do projeto.

Dimensionamento da escada

Para tornar confortável o uso de escadas, é necessário calcular corretamente a relação entre espelho e pisada.

Ao longo dos séculos, estudos arquitetônicos e ergonômicos produziram várias fórmulas empíricas para teorizar a relação espelho/pisada e garantir o uso seguro de escadas.

Ainda hoje, a fórmula mais usada é a do arquiteto François Blondel, que remonta ao ano de 1675: o esforço feito para levantar o pé verticalmente é igual ao dobro do esforço necessário para movê-lo horizontalmente.

Disso resulta que a proporção correta entre espelho e pisada deve ser igual a:

2a + p = 62÷64 cm

onde a é o valor de espelho e p o de pisada.

Aplicação gráfica da fórmula de Blondel

Uma vez estabelecida a relação correta entre espelho e pisada, é necessário definir esses valores.

Para qualquer tipo de escada, a pisada não pode ser inferior a 25 cm. Nas escadas em espiral, a forma triangular do degrau implica um piso variável do centro da escada até o corrimão.

Corte de escada caracol realizado com Edificius

Para calcular corretamente o tamanho da pisada, será necessário medi-la ao longo da linha de percurso, identificada de acordo com o valor do diâmetro da escada e posicionada a cerca de 30 cm do corrimão. O espelho deve ser calculado considerando o passo da escada, ou seja, a distância vertical entre dois pontos homólogos.

De fato, como a escada em espiral se desenvolve em torno de um elemento de apoio central, cada degrau deve estar a pelo menos 2 metros do seu homólogo no módulo superior, de forma a garantir uma distância adequada e, portanto, o uso seguro da própria escada.

Projeto de escada caracol – Distância mínima entre dois pontos homólogos – Realizada com Edificius

Em escadas caracol de pequeno diâmetro (100/130 cm) em que não for possível inserir mais de 12 degraus por rotação para não reduzir muito a profundidade da pisada, o valor do espelho será geralmente maior do que em escalas retas.

Projeto de escada caracol: exemplo prático

Para facilitar a compreensão do projeto de escada caracol, segue um exemplo prático: vamos supor projetar uma escada caracol circolar cujo vão possua 1,30 m de diâmetro e uma diferença de nível de 3,00 m. Observe-se que, no caso de escadas com base circular, é recomendável que o diâmetro da escada seja um pouco menor que o do vão disponível: desta forma, definimos o diâmetro da escada como 1,20 m.

Em primeiro lugar, é necessário determinar posição e largura do patamar, bem como comprimento e posição da linha de percurso.

No caso de escadas caracol, é aconselhável que o patamar possua uma largura pelo menos igual à largura da pisada: portanto, o patamar terá largura igual ao raio da escada (60 cm), resultante em um triângulo equilátero com ângulos internos iguais a 60°.

A linha de percurso deve ser indicada a cerca de 30 cm do corrimão: uma vez que o diâmetro da escala mede 1,20 m, o diâmetro de linha será igual a 0,60 m.

Com relação ao comprimento da linha de percurso em planta, observe-se a fórmula

0,60 m x π = 1,88 m

valor ao qual devemos subtrair o espaço ocupado pelo patamar. O valor final da linha de percurso útil para o cálculo, portanto, será 1,88 m – (1,88 / 6) m = 1,57 m.

Neste ponto, podemos realizar a elevação da escada em planta: desenhamos, horizontalmente, a linha de percurso medida em planta, incluída entre a parte de trás e a frente do patamar (1,57 m) e, verticalmente, o patamar da escala de 2,00 m. Juntando as duas extremidades, iremos obter o desenvolvimento real da linha de percurso igual a 2,54 m (calculável com o teorema de Pitágoras).

Prosseguimos, então, com o cálculo de espelhos e pisadas, como nas escadas retas.

Agora, vamos desenhar a escala em planta para verificar o conforto de entrada e saída. Se a entrada não for confortável, podemos girar toda a escada, movendo então a saída também, ou alterar a direção da subida da direita para a esquerda, deixando o patamar inalterado e movendo a entrada para o lado oposto.

A nossa escada em espiral possui uma estrutura de aço, com um pilar central de seção circular. A escolha de mármore e resina preta, materiais contrastantes, torna o resultado final realmente sugestivo.

Render sala de estar realizado com Edificius

Baixar o modelo BIM 3D do projeto

Segue, disponível para o download gratuito, o modelo 3D de uma escada caracol realizado com um software de projeto arquitetônico BIM.

Baixe o modelo BIM 3D (arquivo .edf) do projeto

Baixe gratuitamente Edificius, o software para projeto arquitetônico BIM

FAQ sobre escada em espiral

Quais são as dimensões mínimas recomendadas para uma escada em espiral?

As dimensões mínimas de uma escada em espiral podem variar de acordo com as normas de construção do país onde é instalada. No entanto, para garantir segurança e conforto no uso diário, é recomendado:

• um diâmetro mínimo de 150 cm para um uso confortável,
• uma largura útil do caminho de pelo menos 65 cm,
• uma profundidade útil de pelo menos 25 cm,
• uma altura livre acima dos degraus (headroom) de pelo menos 200 cm.

É sempre recomendável consultar as normas locais ou um técnico qualificado, especialmente em caso de ambientes públicos ou com restrições de segurança específicas.

Qual é o diâmetro mais prático para uma escada em espiral em ambiente residencial?

O diâmetro mínimo recomendado para uma escada em espiral de uso frequente é de pelo menos 150 cm, a fim de garantir um caminho confortável e seguro. No entanto, para escadas secundárias (como acessos a mezaninos, sótãos ou locais técnicos), é possível adotar diâmetros inferiores, a partir de 100–120 cm, embora com algum compromisso em relação ao conforto. É sempre fundamental verificar as normas locais do país onde se planeja a intervenção.

Como se calculam as dimensões de elevação e profundidade em uma escada em espiral?

Utiliza-se frequentemente a fórmula de Blondel, uma referência ergonômica amplamente reconhecida internacionalmente:
2 x elevação + profundidade = 62 ÷ 64 cm
Essa fórmula assegura proporções corretas entre os degraus, adaptando a escada à caminhada natural.
Em uma escada em espiral, a profundidade tem forma triangular e é medida a cerca de 30 cm do corrimão. As normas locais podem impor valores mínimos ou máximos para elevação e profundidade, portanto, é importante verificá-las durante a fase de projeto.

Quanto espaço é necessário para instalar uma escada em espiral?

O espaço necessário depende do diâmetro da escada e da presença de um buraco de passagem (well opening) no piso superior. De maneira geral, recomenda-se que o buraco tenha um diâmetro pelo menos 10 cm maior do que o da escada, para permitir movimentos ágeis durante a subida e descida. No caso de estudo apresentado no artigo, por exemplo, para uma escada com diâmetro de 120 cm, foi previsto um buraco no piso de 130 cm.

Quantos degraus pode ter uma escada em espiral em uma volta completa?

Em geral, para manter uma profundidade confortável, recomenda-se não inserir mais de 12–14 degraus para cada rotação completa (360°).
Superar esse número pode reduzir demais a profundidade útil do degrau. Também neste caso, o número de degraus pode ser limitado ou regulamentado por normas locais, especialmente para ambientes acessíveis ao público.

Qual deve ser a altura do corrimão de uma escada em espiral?

A altura recomendada do corrimão é de 85–90 cm medida a partir da ponta do degrau (nosing).
Em alguns países, as normas podem prever valores mínimos ou máximos específicos, como 90 cm na Europa ou 34–38 polegadas nos Estados Unidos. Por isso, é fundamental adaptar o projeto às regras nacionais.

Qual deve ser a profundidade do degrau de uma escada em espiral?

Nos pontos de passagem mais utilizados (geralmente a 30 cm do corrimão), a profundidade do degrau deve ser de pelo menos 25 cm. Degraus muito estreitos ou com elevações muito altas reduzem a segurança e o conforto de uso, especialmente em escadas com diâmetros reduzidos.

Qual é a largura mínima do caminho útil?

Para garantir uma correta utilização da escada, a largura mínima do caminho útil (ou seja, o espaço pisável entre o centro da escada e o corrimão) deve ser de pelo menos 65 cm. Em contextos onde isso não é possível (escadas secundárias ou pouco frequentadas), pode-se reduzir a valores mínimos de 50–55 cm, desde que em conformidade com as normas de construção locais.
