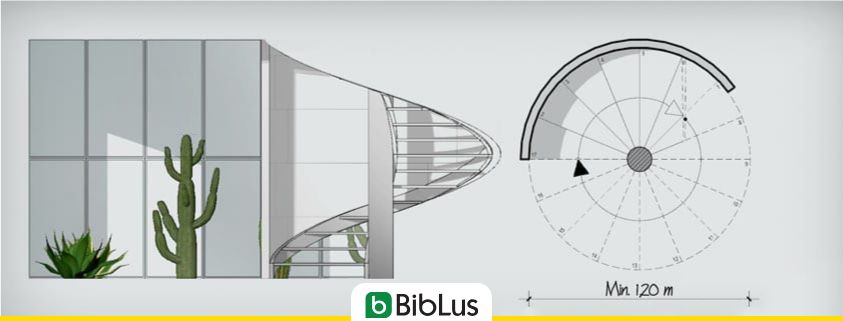

Technischer Leitfaden für das Projekt einer Wendeltreppe

Müssen Sie ein Projekt für eine Spindeltreppe realisieren? In diesem Artikel stellen wir Ihnen einen praktischen technischen Leitfaden mit theoretischen und praktischen Einblicken, ein 3D-Modell des Projekts einer Spindeltreppe zum Download, Folien und Videoanleitungen zur Verfügung.

Um das 3D-Modell des erstellten Projekts zu öffnen oder um selbst neue Projekte zu erstellen, empfehlen wir Ihnen, die kostenlose Testversion, der für dieses Projekt verwendeten BIM-Software für die Architekturplanung herunterzuladen.

Mit Edificius erstelltes Rendering einer Spindeltreppe

Downloaden Sie das 3D-BIM-Modell (.edf.Datei  des Projekts)

Klicken Sie hier um Edificius herunterzuladen, die BIM-Software für den architektonischen Entwurf

Warum eine Spindeltreppe wählen?

Die Notwendigkeit der Raumoptimierung ist eine der häufigsten Anforderungen, auf die die Techniker mit immer ausgeklügelteren, kreativeren und funktionelleren Lösungen reagieren müssen. Die Planung einer Treppe ist ein Vorgang, der besondere Aufmerksamkeit erfordert. Es ist notwendig, ästhetische, funktionelle und strukturelle Bedürfnisse zu kombinieren: Ihre Typologie, Form, Material und Struktur definieren und sie an der richtigen Stelle platzieren. Dies sind Entscheidungen, die die endgültige Qualität eines Projekts beeinflussen.

Eine Spindeltreppe erfüllt all diese Bedürfnisse

Um mehr über die Gestaltung von Innentreppen zu erfahren, lesen Sie den Artikel “Wie man die Architektur einer Treppe zeichnet: Beispiele zum Downloaden”.

Typen von Wendeltreppen und Vorteile

Die Wendeltreppe ist eine besondere Art von krummläufiger Treppe, die häufiger im privaten und Wohnbau, in kleinen Räumen oder in besonderen Kontexten vorkommt.

Typen nach Form

Je nach architektonischen Entscheidungen und der Form des Raumes, in den sie integriert werden soll, kann die Wendeltreppe eine Grundfläche haben:

• kreisförmig;
• quadratisch;
• elliptisch.

Runder Grundriss | Quadrtischer Grundriss | Elliptischer Grundriss – mit Edificius erstellte Spindeltreppen

Kreisförmige Wendeltreppe

Am häufigsten verwendet wird die Spindeltreppe mit rundem Grundriss, da diese vergleichsweise eine kleinere Fläche einnimmt.

Die Spindel besteht in der Regel aus Metall oder Holz. Stahlbeton wird seltener verwendet, eher wenn es um Außentreppen geht. Die Stufen können aus jedem Material gefertigt werden.

Grundriss mit Edificius erstellten Spindeltreppe

Das Vorziehen einer Spindeltreppe gegenüber einer herkömmlichen Treppe (zweiläufig, mit rechteckigem Grundriss usw.) hat offensichtliche Vorteile, insbesondere im Hinblick auf die Raumaufteilung. Eine Spindeltreppe nimmt in der Tat eine kleine Fläche ein und kann auch in Treppenhäusern mit einem Durchmesser von ca. 1,20 m platziert werden.

Darüber hinaus gibt es auf dem Markt eine Vielzahl vorgefertigter Lösungen, mit denen sich auch Kosten und Installationszeit erheblich einsparen lassen.

Quadratische Wendeltreppe

Die quadratische Wendeltreppe weist eine spiralförmige Entwicklung auf einer quadratischen oder rechteckigen Grundfläche auf. In diesem Fall folgt das Design der Treppe einem geometrischeren Verlauf, mit Trajektorien, die sich mehr geraden Segmenten annähern.

Im Vergleich zur kreisförmigen Version kann sie Stufen mit einer breiteren Trittfläche in den geraden Abschnitten bieten, was den Komfort beim Auf- und Absteigen verbessert. Die quadratische Form passt besonders gut zu Gebäuden mit eckigen Grundrissen oder rationalen Innenlayouts, wo die geometrische Strenge des Projekts auch in den vertikalen Elementen Konsistenz erfordert.

Ästhetisch präsentiert sie sich als eine technischere und rigorosere Lösung, die häufig in modernen Kontexten, Büros, Showrooms oder öffentlichen Gebäuden eingesetzt wird. Ihre Konstruktion kann jedoch komplexer sein und erfordert eine sorgfältige Planung, um ein angemessenes Gleichgewicht zwischen Funktionalität und Stabilität zu gewährleisten.

Elliptische Wendeltreppe

Die elliptische Wendeltreppe stellt die raffinierteste und ausdrucksvollste Variante dar. Ihre Entwicklung basiert auf einer ovalen Grundfläche, die dem Treppenkörper ein fließendes, aber gleichzeitig dynamischeres Aussehen im Vergleich zur traditionellen kreisförmigen Form verleiht.

Dank der größeren Länge der Ellipse kann diese Treppe breitere und komfortablere Stufen entlang des gesamten Weges bieten, was die Ergonomie der Bewegung verbessert. Sie ist eine bevorzugte Wahl in repräsentativen Umgebungen, hochwertigen Villen, Luxushotels oder Kontexten, in denen die Treppe nicht nur ein funktionales Element ist, sondern zum Protagonisten des Raumes wird, fast wie eine architektonische Skulptur.

Es ist jedoch zu beachten, dass die elliptische Treppe mehr Fläche als die kreisförmige einnimmt, eine maßgeschneiderte Planung erfordert und in der Regel höhere Kosten verursacht, sowohl aufgrund der konstruktiven Komplexität als auch wegen der Qualität der verwendeten Materialien.

Typen nach Material

Neben der Form der Grundfläche ist ein weiterer entscheidender Aspekt bei der Planung und Auswahl einer Wendeltreppe das Material, aus dem sie hergestellt wird. Das Material beeinflusst nicht nur die Ästhetik, sondern auch die Stabilität, das Gewicht der Struktur, die Wartung und die Gesamtkosten.

Die gängigsten Lösungen verwenden:

• Metall,
• Holz,
• Stahlbeton.

Wendeltreppe aus Metall

Die Wendeltreppen aus Metall gehören zu den am weitesten verbreiteten, dank ihrer Vielseitigkeit, der Leichtigkeit der Struktur und der einfachen Vorfertigung. Sie werden aus lackiertem Stahl, Edelstahl oder verzinktem Eisen hergestellt und eignen sich besonders gut für moderne, industrielle oder minimalistische Kontexte. Sie bieten eine hohe Widerstandsfähigkeit im Laufe der Zeit und können mit sehr schlanken Profilen entworfen werden, die ideal sind, um den visuellen Raum zu reduzieren. Darüber hinaus ermöglichen Metall auch leichte und dynamische freitragende Lösungen, die oft mit Glasgeländern oder Holzstufen kombiniert werden, um einen sehr gefragten Materialkontrast zu schaffen. Sie sind perfekt für Innenräume, finden aber, wenn sie angemessen behandelt werden, auch breite Anwendung in Außenbereichen.

Wendeltreppe aus Holz

Die Wendeltreppen aus Holz sind die ideale Wahl für diejenigen, die eine warme, einladende und natürliche Umgebung wünschen. Holz, ein edles und erneuerbares Material, eignet sich sowohl für klassische als auch für zeitgenössische Kontexte, je nach verwendeter Holzart und Oberflächenbehandlung. Versionen aus Eiche, Buche oder Esche garantieren beispielsweise Robustheit und Langlebigkeit sowie eine große Farb- und Sinnesvielfalt. Die Bearbeitung des Holzes ermöglicht zudem eine feine Modellierung der Stufen und Handläufe, wodurch die Treppe zu einem Möbelstück für sich wird. Im Vergleich zu Metall oder Beton erfordert sie jedoch mehr Wartung, insbesondere in feuchten Umgebungen oder bei intensiver Abnutzung.

Wendeltreppe aus Stahlbeton

Die Wendeltreppen aus Stahlbeton stellen die massivste und solideste Lösung dar. Sie werden in der Regel vor Ort gebaut oder als vorgefertigte Elemente zur Montage auf der Baustelle hergestellt. Dieser Typ eignet sich für öffentliche, kommerzielle oder große Wohngebäude, in denen die Treppe in die Struktur des Gebäudes integriert ist. Stahlbeton gewährleistet eine bemerkenswerte Haltbarkeit und Stabilität sowie ein ausgezeichnetes Brandverhalten und Schallschutz. Ästhetisch kann er sichtbar gelassen werden für einen brutalistischen Stil oder mit Putz, Marmorverkleidungen, Harz oder anderen Materialien veredelt werden. Da es sich um eine schwere und endgültige Struktur handelt, erfordert sie eine präzise Planung von den ersten Entwurfsphasen an.

Dimensionierung

Um die Benutzung einer Treppe komfortabel zu gestalten, muss das Verhältnis zwischen Steigung und Auftritt richtig eingeschätzt werden.

Im Laufe der Jahrhunderte haben architektonische und ergonomische Studien verschiedene empirische Formeln entwickelt, um das Verhältnis von Steigung/Auftritt zu theoretisieren und eine sichere Nutzung der Treppe zu gewährleisten.

Noch heute ist die am häufigsten verwendete Formel die des Architekten François Blondel aus dem Jahr 1675. Die Formel basiert auf der Tatsache, dass der Aufwand für das vertikale Anheben des Fußes doppelt so hoch ist wie bei der horizontalen Bewegung.

Aus dieser lässt sich ableiten, dass das richtige Verhältnis zwischen Steigung und Auftritt gleich sein muss mit:

2S + A = 62÷64 cm

Dabei ist: S = Steigung und A = Auftritt.

Grafische Anwendung der Blondel-Formel

Nachdem das richtige Verhältnis zwischen Steigung und Auftritt ermittelt wurde, ist es nun notwendig, diese Werte zu bestimmen.

Für jede Treppentypologie darf der Auftritt nicht weniger als 25 cm betragen. Bei Spindel-/Wendeltreppen ergibt die dreieckige Stufenform eine variable Trittstufe, welche von der Mitte der Treppe bis zum Handlauf reicht.

Mit Edificius erstellter Schnitt einer Spindeltreppe

Um die Größe des Auftritts genau zu berechnen, muss sie entlang der Lauflinie gemessen werden. Diese wird anhand des Werts des Treppendurchmessers ermittelt, das sich in einem Abstand von ca. 30 cm vom Handlauf befindet. Die Steigung berücksichtigt die lichte Durchgangshöhe, d.h. der freie vertikale Abstand zur Unterkante von den darüberliegenden Bauteilen, welcher berechnet werden muss.

Da Spindeltreppen von einer zentralen Säule, auch Spindel genannt, getragen werden, wird eine lichte Durchgangshöhe von 2 m vorgeschrieben (nach DIN 18065): um einen ausreichenden Abstand für den sicheren Durchgang der Benutzer zu gewährleisten.

Entwurf einer Spindeltreppe – Mindestabstand zwischen zwei Punkten – Mit Edificius realisiert

In Spindeltreppen mit kleinem Durchmesser (100/130 cm) bei denen es nicht möglich ist, den Auftritt zu verringern, können nicht mehr als 12 Stufen pro Umdrehung eingefügt werden. Die Steigung ist hier tendenziell höher als bei einläufig geraden Treppen.

Projekt einer Spindeltreppe: Praktisches Bespiel

Hier die Erklärung des Aufbaus einer Spindeltreppe anhand eines praktischen Beispiels.

Nehmen wir an, wir müssen eine Spindeltreppe mit kreisförmigem Grundriss entwerfen. Die Deckenöffnung hat einen Durchmesser von 1,30 m und wir haben einen Höhenunterschied von 3,00 m zu überwinden.

Um den Durchmesser einer Spindeltreppe zu bestimmen, empfehlen wir, aus Gründen der einfacheren Installation und Verwendung, diesen etwas kleiner als der der vorhandenen Deckenöffnung zu wählen. In diesem Fall definieren wir den Durchmesser der Spindeltreppe auf 1,20 m.

Zuerst müssen Position und Breite der Austrittstufe sowie Länge und Position der Lauflinie bestimmt werden.

Empfohlen ist, dass die Breite der Austrittstufe mindestens gleich wie die Breite des Auftritts ist. Zeichnen wir eine Austrittstufe mit einem Sehnenmaß, das dem Radius der Spindeltreppe entspricht (in diesem Fall 60 cm). Wir werden ein gleichseitiges Dreieck mit einem Innenwinkel von 60° haben.

Die Lauflinie sollte ca. 30 cm vom Handlauf entfernt angegeben werden. Daher werden wir bei einem Treppendurchmesser von 1,20 m einen Durchmesser der Lauflinie von 0,60 m haben.

Berechnen wir die Länge der Lauflinie im Grundriss:

0,60 m x π = 1,88 m

Von diesem Wert müssen wir den Platz abziehen, der durch die Austrittstufe in Anspruch genommen wird.

Daher ist der endgültige Wert der Lauflinie, welcher für die Berechnung verwendet werden kann: 1,88 m – (1,88 / 6) m = 1,57 m.

Nun können wir eine Ansicht der Spindeltreppe zeichnen. Wir übernehmen horizontal das Maß der Lauflinie vom Grundriss, zwischen Rückseite und Vorderseite des Podests (1,57 m) und vertikal die erforderliche lichte Durchgangshöhe von 2,00 m. Durch die Verbindung beider Extremitäten, erhalten wir die tatsächliche Entwicklung der Lauflinie von 2,54 m (berechenbar mit dem Satz des Pythagoras).

Nun können wir mit der Berechnung der Steigungen und Auftritte wie bei einläufig geraden Treppen fortfahren.

Wir können nun im Grundriss die Treppe zeichnen, um den Komfort des An- und Austrittes zu überprüfen. Wenn der Antritt unbequem ist, kann die gesamte Treppe gedreht, den Austritt entsprechend verschoben oder die Richtung von rechts nach links geändert werden, wobei die Austrittstufe unverändert bleibt und der Antritt auf der gegenüberliegenden Seite verschoben wird.

Das Beispielprojekt einer Spindeltreppe besteht aus einer Stahlkonstruktion mit einer zentralen Spindel, welche einen runden Querschnitt hat. Die Wahl der kontrastierenden Materialien, Marmor und schwarzes Harz, vervollständigen das Endergebnis.

Gerenderter Schnitt einer mit Edificius realisierten Spindeltreppe

Download des 3D-BIM-Modells des Projekts

Hier, zum Download verfügbar, das 3D-Modell einer Spindeltreppe, mit einer BIM-Software für den architektonischen Entwurf erstellt.

Download des 3D-BIM-Modells (.edf-Dati) eines Spindeltreppen-Projektes

Download des IFC-Modells eines Spindeltreppen-Projektes

FAQ zur Wendeltreppe

Was sind die empfohlenen Mindestmaße für eine Wendeltreppe?

Die Mindestmaße einer Wendeltreppe können je nach Bauvorschriften des Landes, in dem sie installiert wird, variieren. Um jedoch Sicherheit und Komfort im täglichen Gebrauch zu gewährleisten, wird empfohlen:

• einen Mindestdurchmesser von 150 cm für einen komfortablen Gebrauch,
• eine nützliche Gehbreite von mindestens 65 cm,
• eine nützliche Trittfläche von mindestens 25 cm,
• eine freihängende Höhe über den Stufen (headroom) von mindestens 200 cm.

Es wird immer empfohlen, die lokalen Vorschriften oder einen qualifizierten Planer zu konsultieren, insbesondere in öffentlichen Bereichen oder bei spezifischen Sicherheitsanforderungen.

Was ist der praktischste Durchmesser für eine Wendeltreppe im Wohnbereich?

Der empfohlene Mindestdurchmesser für eine häufig genutzte Wendeltreppe beträgt mindestens 150 cm, um einen bequemen und sicheren Gehweg zu gewährleisten. Für sekundäre Treppen (wie Zugänge zu Dachböden, Dachräumen oder Technikräumen) können jedoch geringere Durchmesser von 100–120 cm angenommen werden, auch wenn dies einige Kompromisse beim Komfort mit sich bringt. Es ist immer wichtig, die lokalen Vorschriften des Landes zu überprüfen, in dem das Projekt durchgeführt wird.

Wie berechnet man die Maße von Steigung und Trittfläche bei einer Wendeltreppe?

Es wird oft die Blondel-Formel verwendet, ein international anerkanntes ergonomisches Referenzsystem:
2 x Steigung + Trittfläche = 62 ÷ 64 cm
Diese Formel gewährleistet korrekte Proportionen zwischen den Stufen und passt die Treppe an den natürlichen Gang an.
Bei einer Wendeltreppe hat die Trittfläche eine dreieckige Form und wird etwa 30 cm vom Handlauf gemessen. Die lokalen Vorschriften können Mindest- oder Höchstwerte für Steigung und Trittfläche festlegen, daher ist es wichtig, diese während der Planungsphase zu überprüfen.

Wie viel Platz benötigt man für die Installation einer Wendeltreppe?

Der benötigte Platz hängt vom Durchmesser der Treppe und der Anwesenheit einer Durchgangsöffnung (well opening) im oberen Deckenbereich ab. Im Allgemeinen wird empfohlen, dass die Öffnung einen Durchmesser von mindestens 10 cm größer ist als der der Treppe, um eine bequeme Bewegung beim Auf- und Absteigen zu ermöglichen. Im Fallbeispiel, das im Artikel vorgestellt wird, wurde beispielsweise für eine Treppe mit einem Durchmesser von 120 cm eine Öffnung in der Decke von 130 cm vorgesehen.

Wie viele Stufen kann eine Wendeltreppe in einer vollständigen Umdrehung haben?

Im Allgemeinen wird empfohlen, nicht mehr als 12–14 Stufen für jede vollständige Umdrehung (360°) einzufügen, um eine komfortable Trittfläche zu gewährleisten. Eine Überschreitung dieser Anzahl kann die nützliche Tiefe der Stufe zu stark reduzieren. Auch hier könnte die Anzahl der Stufen durch lokale Vorschriften begrenzt oder geregelt werden, insbesondere in öffentlich zugänglichen Bereichen.

Welche Höhe sollte das Geländer einer Wendeltreppe haben?

Die empfohlene Höhe des Geländers beträgt 85–90 cm, gemessen von der Vorderkante der Stufe (nosing).
In einigen Ländern könnten die Vorschriften spezifische Mindest- oder Höchstwerte vorsehen, beispielsweise 90 cm in Europa oder 34–38 Zoll in den Vereinigten Staaten. Daher ist es wichtig, das Projekt an die nationalen Vorschriften anzupassen.

Welche Tiefe sollte die Stufe einer Wendeltreppe haben?

An den am häufigsten genutzten Übergangspunkten (allgemein 30 cm vom Handlauf entfernt) sollte die Tiefe der Stufe mindestens 25 cm betragen. Zu enge Stufen oder zu hohe Steigungen verringern die Sicherheit und den Komfort bei der Nutzung, insbesondere bei Treppen mit geringeren Durchmessern.

Was ist die minimale Breite der nützlichen Gehfläche?

Um eine korrekte Nutzung der Treppe zu gewährleisten, sollte die minimale Breite der nützlichen Gehfläche (d.h. der begehbare Raum zwischen der Mitte der Treppe und dem Handlauf) mindestens 65 cm betragen. In Kontexten, in denen dies nicht möglich ist (sekundäre oder wenig frequentierte Treppen), kann die Breite auf minimale Werte von 50–55 cm reduziert werden, sofern dies mit den lokalen Bauvorschriften übereinstimmt.
