Monitoramento de Pontes: gerenciando Infraestrutura com IoT

O monitoramento de pontes é uma ação preventiva essencial para a segurança das infraestruturas e seus usuários.

Atualmente, existem novas tecnologias que facilitam e melhoram o monitoramento das infraestruturas, como sensores, ferramentas digitais, inteligência artificial e sistemas IoT. Neste artigo, exploraremos o papel do Software de Gerenciamento de Pontes na gestão do patrimônio de infraestrutura, com foco especial no monitoramento da saúde das pontes e nas tecnologias utilizadas.

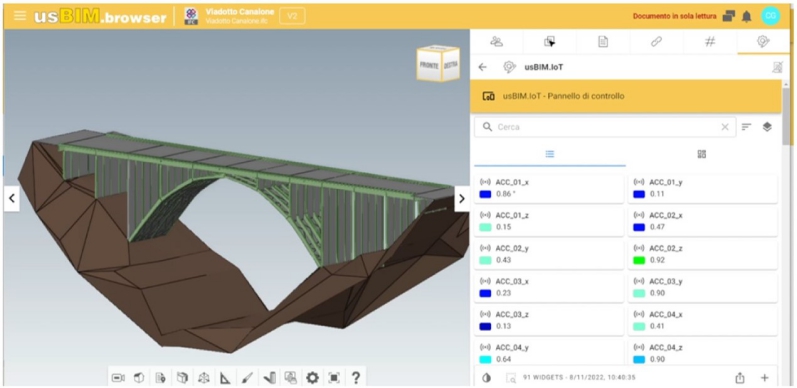

Monitoramento de pontes com uma plataforma BIM IoT

O que é o monitoramento de pontes?

O monitoramento da saúde da ponte (bridge health monitoring) é um processo que envolve a observação e a coleta de dados sobre as condições estruturais e funcionais de uma ponte. Através de sistemas de monitoramento adequados, é possível identificar quaisquer anomalias ou degradação dos materiais, garantindo a segurança, eficiência e durabilidade da obra ao longo do tempo.

Como avaliar a segurança das pontes existentes

A avaliação da segurança das pontes existentes baseia-se em diversos parâmetros, tais como:

• idade;
• material;
• tipo de estrutura;
• carga;
• exposição aos agentes atmosféricos.

As metodologias de avaliação incluem:

• análise visual;
• inspeção por drones;
• uso de sensores e sistemas de monitoramento;
• cálculo da capacidade de carga através de modelos matemáticos e software especializados.

Inspeção e monitoramento de pontes para avaliação da segurança

O monitoramento da saúde das pontes e as investigações de inspeção são dois enfoques complementares para avaliar a segurança das pontes. O monitoramento consiste em coletar dados em tempo real através de sensores e sistemas de monitoramento, permitindo uma avaliação contínua das condições estruturais. As investigações de inspeção, por outro lado, envolvem uma análise visual ou o uso de tecnologias específicas em momentos predefinidos.

As inspeções visuais e o preenchimento de fichas de defeitos das pontes são processos fundamentais para garantir a segurança e a correta manutenção das infraestruturas. Durante essas inspeções, técnicos e engenheiros examinam as condições das pontes, identificam quaisquer problemas estruturais ou danos e documentam os resultados para planejar possíveis intervenções de reparo ou manutenção. A seguir estão descritas algumas das principais etapas para a inspeção visual e o preenchimento das fichas de defeitos das pontes.

1. Planejamento e preparação: antes de prosseguir com a inspeção, é importante planejar e preparar adequadamente a atividade. Isso inclui a revisão das informações históricas da ponte, a identificação das áreas críticas a serem examinadas e a coleta das ferramentas e equipamentos necessários.
2. Inspeção preliminar: a inspeção começa com uma análise visual geral da ponte, para identificar quaisquer sinais evidentes de danos ou degradação. Isso pode incluir rachaduras, corrosão, erosão, distorções ou outras anomalias estruturais.
3. Inspeção detalhada: uma vez identificadas as áreas de interesse, os inspetores prosseguem com um exame mais aprofundado. Isso pode incluir o uso de ferramentas de diagnóstico específicas, como martelos de teste, endoscópios ou medidores de espessura por ultrassom, para avaliar de forma mais precisa a extensão e gravidade dos defeitos identificados.
4. Documentação: durante a inspeção, os inspetores preenchem as fichas de defeitos, registrando todos os detalhes relevantes, incluindo a localização dos defeitos, sua extensão e gravidade, e quaisquer recomendações para reparo ou manutenção. Essas fichas podem ser usadas posteriormente para determinar as prioridades das intervenções e monitorar o progresso ao longo do tempo.
5. Análise de dados e relatório final: uma vez concluídas as inspeções e o preenchimento das fichas de defeitos, os engenheiros analisam os dados coletados e elaboram um relatório final que sintetiza os resultados. Este relatório pode ser usado para embasar decisões relacionadas à manutenção, reparo ou melhoria das infraestruturas.
6. Monitoramento e manutenção: por fim, é importante continuar monitorando e mantendo as pontes ao longo do tempo, realizando inspeções periódicas e implementando as recomendações derivadas dos relatórios de inspeção. Isso ajudará a garantir a segurança e durabilidade das infraestruturas a longo prazo.

Os benefícios do monitoramento de pontes incluem a capacidade de detectar anomalias ou degradação precocemente, reduzindo os riscos e custos de manutenção. No entanto, a instalação e gestão de sistemas de monitoramento requerem recursos e habilidades específicas. As investigações de inspeção, por outro lado, podem ser mais econômicas e menos complexas, mas oferecem uma visão menos detalhada e contínua das condições da ponte.

A integração de ambas as metodologias permite obter uma visão completa e precisa das condições da ponte e planejar intervenções de manutenção mais eficazes.

Classe de atenção de pontes: o que é e como usar?

A classe de atenção das pontes é uma classificação que leva em consideração vários fatores:

• a importância estratégica da infraestrutura;
• o tráfego e a afluência;
• idade;
• o grau de vulnerabilidade.

Essa classificação permite estabelecer prioridades de manutenção e monitoramento, alocando recursos adequados com base nas necessidades específicas de cada ponte.

As classes de atenção de uma ponte são uma categorização que considera as diferentes necessidades e prioridades de inspeção e manutenção de uma ponte para garantir sua segurança e durabilidade. Não há uma classificação padrão universal, mas é possível identificar algumas classes de atenção comuns entre diferentes países e regulamentos. A seguir estão listadas quatro classes de atenção típicas, com uma breve descrição e ações a serem tomadas para cada uma delas:

Classe de atenção A (alta prioridade) – envolve pontes que apresentam problemas estruturais graves, como danos aos pilares, vigas ou juntas, que podem comprometer a segurança da ponte e exigir uma ação imediata. Para esta classe de atenção, é necessário realizar inspeções urgentes, avaliações estruturais e intervenções de reparo ou reforço.
O que fazer:

• realizar inspeções imediatas e frequentes para monitorar a situação;
• avaliar a capacidade de carga da ponte e as possíveis repercussões na segurança dos usuários.
• planejar e executar intervenções de reparo ou reforço no menor tempo possível.

Classe de atenção B (média prioridade) – inclui pontes com problemas estruturais de menor gravidade, como corrosão, trincas ou erosão, que não comprometem a segurança da ponte a curto prazo, mas exigem intervenções de manutenção para prevenir uma deterioração das condições.
O que fazer:

• realizar inspeções regulares para monitorar a evolução dos danos;
• avaliar as opções de manutenção ou reparo para mitigar o problema;
• programar intervenções de manutenção ou reparo a médio prazo.

Classe de atenção C (baixa prioridade) – refere-se a pontes em boas condições estruturais, que requerem apenas manutenção ordinária e inspeções periódicas para garantir a durabilidade e segurança a longo prazo.
O que fazer:

• realizar inspeções periódicas para verificar as condições da ponte e identificar quaisquer sinais de degradação;
• realizar intervenções de manutenção ordinária, como limpeza, lubrificação das juntas e substituição de elementos não estruturais desgastados.

Classe de atenção D (monitoramento) – abrange pontes para as quais não foram identificados problemas estruturais relevantes, mas que, devido à sua idade, tráfego intenso ou outras circunstâncias, exigem um monitoramento contínuo para prevenir problemas futuros.
O que fazer:

• instalar sistemas de monitoramento estrutural para detectar precocemente sinais de degradação ou sobrecargas;
• realizar inspeções periódicas para verificar as condições da ponte e monitorar a evolução dos parâmetros estruturais.
• avaliar o impacto do tráfego e do ambiente circundante na ponte e implementar medidas preventivas, como restrições de peso ou alterações na via para reduzir a carga na ponte;
• manter atualizada a documentação relacionada à ponte, incluindo inspeções, avaliações estruturais e ações de manutenção, para garantir uma gestão adequada do patrimônio infraestrutural.

Para todas as classes de atenção, é importante seguir as diretrizes e regulamentos locais ou nacionais relacionados ao projeto, inspeção e manutenção de pontes. Além disso, é fundamental colaborar com engenheiros e profissionais experientes no setor de infraestruturas para garantir que as ações tomadas sejam apropriadas e eficazes na garantia da segurança e durabilidade das pontes.

Exemplo de monitoramento de pontes: IoT e BIM

Um exemplo de sistema de monitoramento de pontes baseado em tecnologias IoT e BIM envolve o uso de sensores conectados a uma rede de comunicação para coletar dados sobre as condições estruturais, como deformações, vibrações, temperatura e corrosão. Esses dados são então integrados ao modelo BIM (Building Information Modeling) da ponte, que permite visualizar e analisar as informações em tempo real e apoiar a gestão e manutenção da infraestrutura.

O caso do viaduto Canalone

O estudo de caso proposto refere-se ao monitoramento com sistemas inovadores do viaduto Canalone, localizado na autoestrada Nápoles-Salerno. O projeto de pesquisa é resultado da colaboração de seis universidades italianas, incluindo o departamento de estruturas para engenharia e arquitetura da Universidade Federico II de Nápoles.

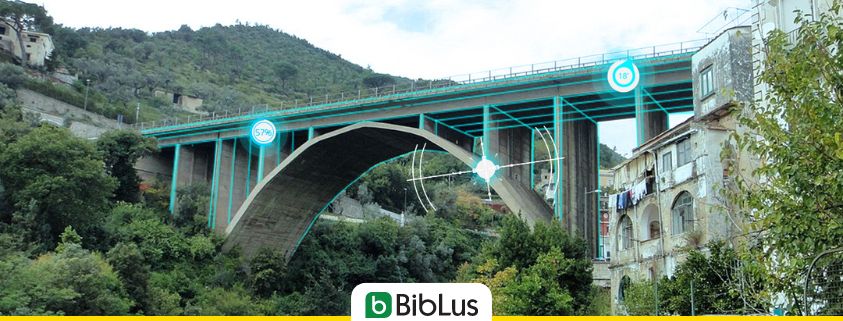

Monitoramento pontes | O caso do viaduto Canalone

Trata-se de um viaduto com uma tipologia estrutural em arco na via superior, em concreto armado, com um vão de 120 m e 11 vãos.

Primeiramente, foi criado um modelo BIM 3D da infraestrutura, necessário para gerir os dados provenientes de sensores inovadores instalados no próprio viaduto.

Os sensores instalados são:

• 48 sensores de pressão (o primeiro grupo instalado em pares nos pilares da ponte, a 75 cm do intradorso da viga do tabuleiro para analisar a carga móvel, o segundo grupo instalado no arco da ponte com o objetivo de verificar o estado de tensão e a descarga global do tabuleiro sujeito à carga de tráfego);
• 6 acelerômetros triaxiais instalados nas duas vigas laterais para analisar as propriedades dinâmicas da estrutura e monitorar sua evolução ao longo do tempo;
• 3 termopares.

O sistema é complementado por:

• 8 nós para gerenciar os dados dos sensores de pressão;
• 2 nós para acelerômetros;
• 1 roteador 4G e sistema de conexão por fibra.

Para o processamento dos dados, foi necessário fazer referência a um domínio de valores padrão, útil para definir se os deslocamentos são devidos a fatores aleatórios ou resultantes de problemas devido à passagem de veículos pesados. Após coletar, analisar e processar os dados, é necessário visualizá-los com a ajuda de plataformas de interoperabilidade. Uma plataforma de interoperabilidade deve fornecer acesso, rastreabilidade, permitir o arquivamento de dados relacionados à obra, permitir o monitoramento em tempo real e fornecer alertas e relatórios.

Com o usBIM.IoT, é possível integrar modelos BIM e sistemas IoT. É possível carregar o modelo BIM 3D na plataforma, completo com os sensores aplicados à infraestrutura real. A cada sensor é associada uma cor e um intervalo de valores de referência. Quando os dados dos sensores são recebidos, o modelo 3D é atualizado em tempo real, exibindo os resultados obtidos pelos sensores no local. A verificação também é feita visualmente com a ajuda das cores associadas aos diferentes tipos de sensores.

Sistema de monitoramento de pontes

Um sistema de monitoramento de pontes é um conjunto de ferramentas e tecnologias usadas para avaliar e manter as condições estruturais das pontes ao longo do tempo. Ele permite detectar problemas ou danos estruturais, fornecendo informações úteis para a manutenção e gestão das pontes. Um sistema de monitoramento de pontes completo e profissional é composto pelos seguintes componentes principais:

1. Sensores – os sensores são dispositivos que detectam e medem vários parâmetros estruturais e ambientais da ponte, sobre os quais se falará mais detalhadamente nos parágrafos seguintes dedicados ao IoT.
2. Sistema de aquisição de dados (DAS) – o DAS é o componente que coleta e armazena os dados provenientes dos sensores. É composto por unidades de aquisição de dados, que convertem o sinal analógico em digital e armazenam os dados para processamento posterior.
3. Sistema de comunicação – este sistema permite a transmissão de dados entre os sensores, o DAS e o centro de controle. Pode utilizar diferentes tecnologias, como cabos, redes sem fio ou fibra ótica, dependendo das necessidades específicas do projeto.
4. Centro de controle e monitoramento – esta é a estação onde os operadores e engenheiros analisam os dados coletados pelo sistema de monitoramento. O centro de controle é equipado com software e hardware dedicados ao processamento e visualização dos dados, permitindo uma interpretação fácil das informações coletadas.
5. Software de análise e diagnóstico – esses programas são usados para processar e analisar os dados coletados, a fim de identificar quaisquer anomalias ou tendências que possam indicar problemas estruturais. O software pode incluir algoritmos de aprendizado de máquina, modelos numéricos e técnicas de análise estatística para melhorar a confiabilidade e precisão dos diagnósticos.
6. Sistema de alarme e notificação – em caso de detecção de condições críticas ou potencialmente perigosas, o sistema de monitoramento pode gerar automaticamente alarmes e notificações para alertar os operadores e engenheiros responsáveis. Isso permite uma intervenção rápida para prevenir danos maiores ou situações de perigo.

Em resumo, um sistema de monitoramento de pontes profissional e detalhado é composto por uma série de sensores, um sistema de aquisição de dados, um sistema de comunicação, um centro de controle e monitoramento, software de análise e diagnóstico e um sistema de alarme e notificação.

Tipos de pontes, patologias mais comuns e tipos correspondentes de monitoramento

Os principais tipos de pontes incluem pontes em arco, em vigas, em balanço, em cabos e suspensas. Cada tipo de ponte pode apresentar patologias específicas, como corrosão, fissuras, recalques ou deformações. O monitoramento adequado varia de acordo com o tipo e as patologias presentes, podendo incluir métodos como monitoramento de deformações, vibrações, temperatura ou corrosão.

Os tipos de monitoramento de pontes podem ser divididos em:

• estático;
• dinâmico;
• ambiental.

Visualização das informações da infraestrutura

Monitoramento estático de pontes

O monitoramento estático de pontes é uma metodologia especializada na detecção de deformações e cargas permanentes que afetam a estrutura ao longo do tempo. Esse enfoque concentra-se na análise de parâmetros específicos, como deslocamentos, inclinações, tensões e a expansão ou contração de eventuais lesões presentes na ponte.

Entre os instrumentos fundamentais utilizados para o monitoramento estático, encontramos:

• Sensores de deslocamento e inclinação: Esses dispositivos são extremamente sensíveis e capazes de medir variações da ordem de centésimos de milímetro. Esses sensores são cruciais para detectar até os menores movimentos que possam indicar mudanças na estrutura.
• Extensômetros: Posicionados nas lesões, esses sensores monitoram a evolução das fissuras, fornecendo dados sobre a extensão e a progressão dos movimentos. Isso é essencial para compreender a gravidade e a evolução dos danos ao longo do tempo.

Os dados coletados pelos sensores são então processados e analisados para obter uma visão detalhada do estado de saúde da estrutura. Isso permite identificar precocemente quaisquer problemas estruturais e intervir antes que possam comprometer a segurança da ponte.

Além do monitoramento por meio de sensores, o monitoramento estático é frequentemente integrado com análises experimentais periódicas dos materiais utilizados na construção da ponte. Essas análises podem incluir testes de laboratório em amostras extraídas da estrutura para avaliar as propriedades mecânicas e químicas dos materiais e verificar possíveis deteriorações.

O monitoramento estático representa um componente essencial de um sistema de monitoramento estrutural integrado. Esse sistema também deve incluir o monitoramento dinâmico, que analisa as respostas da estrutura às cargas dinâmicas, e o monitoramento geoambiental, que avalia as condições ambientais circundantes e seu impacto na estrutura.

Juntamente com uma manutenção constante e planejada, o monitoramento estático permite adotar uma estratégia de manutenção preventiva com base no estado real da estrutura. Esse enfoque proativo ajuda a prolongar a vida útil da ponte, garantindo ao mesmo tempo sua segurança e eficiência operacional.

Monitoramento dinâmico de pontes

O monitoramento dinâmico de pontes é uma metodologia avançada para avaliar a condição estrutural ao longo do tempo. Esse método baseia-se na análise das respostas dinâmicas da ponte, incluindo as frequências naturais, os modos de vibração e os coeficientes de amortecimento, em relação às várias cargas de tráfego que a ponte deve suportar (tráfego, vento e eventos sísmicos).

Para implementar o monitoramento dinâmico, vários sensores são instalados diretamente na ponte, como acelerômetros, extensômetros e dispositivos de detecção de temperatura. Esses sensores registram em tempo real os dados sobre a resposta estrutural da ponte, que são então processados para identificar possíveis variações ou danos na estrutura. Esse enfoque permite que os engenheiros intervenham prontamente para garantir a segurança e a integridade da ponte ao longo do tempo.

Ao contrário do monitoramento estático, que se concentra principalmente em fissuras e deformações, o monitoramento dinâmico oferece uma avaliação mais aprofundada do estado de saúde da ponte, identificando também mudanças no comportamento dinâmico que possam sinalizar potenciais problemas estruturais emergentes.

Esse tipo de abordagem é particularmente crucial para pontes que sofreram envelhecimento natural ou estão sujeitas a altas cargas de tráfego, pois permite detectar precocemente problemas e planejar intervenções de manutenção direcionadas. Isso ajuda a prevenir potenciais acidentes catastróficos e a prolongar a vida útil da ponte em respeito à segurança pública.

Monitoramento ambiental de pontes

O monitoramento ambiental de pontes é um elemento fundamental de um sistema de monitoramento estrutural integrado. Esse enfoque concentra-se na detecção de parâmetros ambientais que podem afetar a durabilidade e a segurança da estrutura. Entre os principais fatores monitorados estão:

• Temperatura: As variações de temperatura causam dilatações e contrações nos materiais da ponte, influenciando sua estabilidade. Um controle preciso das temperaturas permite prever e mitigar os efeitos térmicos na estrutura.
• Umidade: Níveis elevados de umidade podem acelerar os processos de corrosão, especialmente em pontes de aço. Monitorar a umidade é essencial para prevenir a degradação dos materiais.
• Vento: As solicitações dinâmicas causadas pelo vento podem induzir vibrações e fadiga estrutural. A detecção da velocidade e direção do vento ajuda a compreender e mitigar esses efeitos.
• Precipitações: Chuva, neve e gelo podem comprometer a estrutura e seus componentes. O monitoramento das precipitações permite gerenciar eficazmente o acúmulo de água e a formação de gelo.
• Corrosão: Fatores ambientais como poluição e salinidade aceleram os processos corrosivos. Sensores específicos para corrosão ajudam a identificar áreas críticas e planejar intervenções de manutenção.

Os dados coletados pelos sensores ambientais instalados na ponte são integrados e analisados juntamente com os dados provenientes do monitoramento estático e dinâmico. Essa sinergia de informações fornece uma visão completa e detalhada do estado de saúde da estrutura, permitindo identificar precocemente quaisquer problemas causados por fatores ambientais.

O monitoramento ambiental é essencial para garantir a segurança e a durabilidade das pontes, especialmente em condições climáticas adversas ou em ambientes particularmente agressivos. Quando combinado com o monitoramento estático e dinâmico, o monitoramento ambiental representa uma abordagem integrada e proativa para a gestão das infraestruturas. Esse método avançado permite adotar estratégias de manutenção preventiva, melhorando a segurança e prolongando a vida útil das pontes.

Projetar e instalar um sistema de monitoramento

A concepção e instalação de um sistema de monitoramento de pontes requer uma análise cuidadosa das necessidades específicas da infraestrutura, a escolha dos dispositivos e métodos de monitoramento mais adequados, e a definição de uma rede de comunicação para a transmissão de dados. Além disso, é importante prever procedimentos de manutenção e calibração dos dispositivos, bem como a formação do pessoal envolvido na gestão do sistema.

O que é IoT e como pode ser usado para o monitoramento de pontes

A Internet das Coisas (IoT) é um conjunto de dispositivos interconectados que se comunicam entre si pela internet. Esses dispositivos podem incluir sensores, atuadores e sistemas de processamento de dados. A IoT pode ser usada para monitorar diversos parâmetros das pontes, como vibrações, deformações, temperatura e tráfego, permitindo um monitoramento em tempo real e uma manutenção mais eficiente.

Atualmente, também é possível utilizar plataformas BIM IoT para gerenciar os dispositivos IoT diretamente do modelo BIM. Na prática, os dados coletados pelos sensores são enviados para a aplicação que os adquire e os torna visíveis em tempo real no modelo 3D BIM no formato IFC.

O enriquecimento do modelo BIM com informações provenientes do ecossistema IoT facilita a gestão até de grandes ecossistemas IoT.

IoT para o monitoramento da saúde dos pontes

Tecnologias IoT para monitoramento de pontes

Sensores de vibração e deformação

Os sensores de vibração e deformação são dispositivos IoT que detectam variações estruturais nas pontes, fornecendo informações valiosas sobre sua integridade. Esses sensores podem identificar anomalias e sinalizar possíveis problemas antes que se tornem graves, permitindo intervenções rápidas.

Sensores de temperatura e umidade

Variações de temperatura e umidade podem afetar a durabilidade dos materiais utilizados nas pontes. Os sensores IoT que monitoram esses parâmetros permitem identificar problemas como corrosão e desgaste dos materiais, facilitando o planejamento da manutenção preventiva.

Sensores para monitoramento de tráfego

Os sensores de tráfego IoT podem detectar o fluxo de veículos e seu peso, fornecendo dados úteis para gerenciar o tráfego e avaliar o impacto do tráfego nas infraestruturas. Esses dados podem ser usados para implementar medidas que visam reduzir a carga nas pontes, melhorando sua durabilidade.

Sistemas de análise e alarme para gestão de dados

Os dados coletados pelos sensores IoT precisam ser analisados e gerenciados para extrair informações úteis. Os sistemas de análise e alarme podem processar os dados em tempo real e gerar notificações em caso de anomalias ou situações potencialmente perigosas, permitindo uma intervenção rápida e direcionada.

Vantagens do monitoramento de pontes com IoT

Prevenção e redução de riscos

O uso do IoT no monitoramento de pontes permite uma maior prevenção de riscos e uma melhor gestão de emergências. Com os dados coletados em tempo real, é possível identificar e resolver problemas antes que se tornem críticos, garantindo um nível mais elevado de segurança.

Eficiência na manutenção

O monitoramento em tempo real das pontes por meio do IoT permite otimizar os processos de manutenção, intervindo apenas quando e onde necessário. Isso reduz os tempos de intervenção e minimiza os transtornos ao tráfego.

Redução de custos

A implementação do IoT no monitoramento da saúde das pontes pode levar a uma redução nos custos de manutenção, graças à capacidade de identificar e resolver problemas de forma rápida, evitando intervenções mais caras e dispendiosas posteriormente.

Desafios na implementação do IoT

Apesar dos inúmeros benefícios, a adoção do IoT no monitoramento de pontes apresenta desafios importantes, como segurança cibernética, privacidade de dados e a necessidade de investimentos iniciais para a instalação e integração dos dispositivos. No entanto, considerando os benefícios a longo prazo em termos de segurança, eficiência e redução de custos, os especialistas acreditam que a implementação do IoT em infraestruturas é um investimento válido e sustentável.

O futuro do monitoramento de infraestruturas com IoT

O futuro do monitoramento de infraestruturas com IoT é promissor, com novas tecnologias e soluções em constante evolução. A inteligência artificial e o machine learning podem ser integrados aos sistemas de monitoramento para aprimorar ainda mais a análise de dados e a previsão de problemas. Além disso, a chegada da tecnologia 5G pode melhorar a conectividade e a velocidade de transmissão de dados, tornando o monitoramento ainda mais eficaz e oportuno.

Para saber mais, leia também: Construção de pontes: 10 fases para gerenciar todo o processo
