Simulação 4D no Revit: como otimizar a gestão de tempo e custos com BIM

A combinação da modelagem tridimensional com o planejamento temporal (4D) permite visualizar em detalhes as fases construtivas e otimizar tempos e custos dos projetos de construção.

Neste artigo, exploraremos como a simulação 4D, em particular graças à integração com ferramentas avançadas como usBIM.revolution, pode melhorar a gestão dos projetos, a colaboração entre as equipes e a resolução de problemas relacionados a conflitos de planejamento.

4D BIM no Revit: os benefícios de trabalhar com o 4D no Revit

A integração da simulação 4D no Revit representa uma mudança significativa para a gestão dos projetos de construção. Mas o que isso significa exatamente? A simulação 4D no Revit é a fusão entre o modelo 3D e a dimensão do tempo, permitindo visualizar e analisar as fases construtivas diretamente no software. Essa abordagem oferece uma série de vantagens fundamentais para melhorar a gestão dos projetos.

Graças a essa abordagem, as equipes podem simular o processo de construção, prever desafios e otimizar a alocação de recursos. A simulação 4D integra dados temporais com o modelo 3D para permitir que as equipes visualizem todo o ciclo de vida da construção, desde a instalação inicial até a fase de conclusão. Além disso, o uso de ferramentas avançadas como usBIM.revolution permite gerenciar o planejamento de forma muito mais eficiente em comparação com as metodologias tradicionais.

O processo de integração do tempo nos modelos BIM no Revit envolve várias etapas. Primeiro, é necessário criar um modelo 3D detalhado que represente com precisão todos os componentes do projeto. Em seguida, são definidos os parâmetros temporais, como as datas de início e fim para cada elemento, associando cada componente do modelo a uma atividade específica no plano de construção. Essa ligação entre modelo e programa é o que permite transformar o modelo 3D em um modelo 4D, enriquecido com a dimensão do tempo.

O próximo passo é o uso de ferramentas como usBIM.revolution, que permite inserir e gerenciar todas as atividades no diagrama de GANTT diretamente do modelo. Isso possibilita uma gestão dinâmica das atividades, com a capacidade de identificar em tempo real eventuais sobreposições e conflitos entre as diferentes disciplinas (por exemplo, entre instalações elétricas e estruturais). Além disso, a sincronização automática dos dados entre o modelo RVT no Revit e o arquivo IFC na plataforma cloud de gestão BIM garante que todas as mudanças estejam sempre alinhadas, melhorando a colaboração entre os diversos atores envolvidos. Isso é particularmente útil para evitar sobreposições entre as atividades das diferentes disciplinas envolvidas e melhorar a gestão dos prazos de entrega.

Além disso, a possibilidade de exportar esses dados para ferramentas de visualização avançadas como usBIM.revolution oferece uma visão clara do progresso do projeto, permitindo uma verificação contínua das atividades em campo e possibilitando realizar eventuais modificações oportunas para garantir o cumprimento dos prazos e dos objetivos do projeto.

A adoção do Revit 4D não é apenas uma questão de eficiência operacional, mas é uma estratégia fundamental para melhorar a comunicação entre todos os envolvidos, como projetistas, construtores e stakeholders. A simulação das fases construtivas com ferramentas como usBIM.revolution permite que todos os membros da equipe tenham uma visão clara das sequências de construção e dos possíveis pontos críticos, melhorando assim a transparência e a colaboração entre as partes. A gestão dos tempos e dos custos através da sincronização dos modelos RVT e IFC permite uma maior integração entre o trabalho interno no software proprietário Revit e o trabalho colaborativo com outras equipes por meio do openBIM.

A simulação 4D no Revit permite superar as dificuldades tradicionais relacionadas ao planejamento da construção, facilitando uma compreensão mais profunda das fases do projeto e dos potenciais conflitos. Isso torna a gestão dos projetos mais transparente e compreensível para todos os stakeholders, incluindo clientes, projetistas e construtores.

Modelo 4D BIM com diagrama de Gantt

Os desafios do 4D BIM no Revit

Apesar das vantagens do 4D BIM no Revit, não faltam desafios. Integrar as informações relacionadas ao tempo em um modelo tridimensional significa ter que gerenciar uma grande quantidade de dados, o que pode tornar complexo manter todos os elementos do projeto atualizados. Além disso, a comunicação entre diferentes softwares muitas vezes representa um gargalo.

No entanto, esses problemas podem ser mitigados graças ao uso de ferramentas avançadas que permitem uma sincronização contínua entre os vários formatos.

Como a simulação 4D no Revit melhora a colaboração

Uma das principais vantagens da implementação da simulação 4D no Revit é sua capacidade de melhorar a comunicação e a colaboração entre os stakeholders. Fornecendo uma representação clara e visual do cronograma de construção, todas as partes envolvidas – desde arquitetos até empreiteiros e clientes – podem compreender melhor o escopo e a sequência do projeto. Essa compreensão comum minimiza mal-entendidos e facilita decisões eficazes.

O detecção de conflitos é outro benefício crítico. Visualizando os cronogramas de construção junto ao modelo, as equipes podem identificar potenciais problemas antes que ocorram no local. Por exemplo, tarefas sobrepostas que envolvem mais de um setor, como trabalhos elétricos e hidráulicos, podem ser identificadas e otimizadas para evitar interferências. Esse planejamento proativo leva à redução dos retrabalhos e dos atrasos do projeto, resultando em uma economia significativa nos custos.

A segurança também é aprimorada graças ao uso da simulação 4D. Prevendo cada fase do processo de construção, as equipes podem identificar os potenciais perigos de segurança associados a cada atividade – como o risco de instabilidade durante a escavação – e desenvolver estratégias de mitigação antes do início dos trabalhos. Essa visão de futuro contribui para criar um ambiente de trabalho mais seguro, reduzindo o risco de acidentes.

Conexão dinâmica entre Revit e o formato IFC com usBIM.revolution

Graças ao usBIM.revolution, agora é possível integrar de maneira dinâmica os modelos Revit com o formato IFC. Isso significa que o modelo RVT e o correspondente modelo IFC são sincronizados automaticamente em um Common Data Environment (CDE), permitindo uma gestão de dados aberta e colaborativa.

Uma das principais vantagens dessa abordagem é a possibilidade de trabalhar simultaneamente com um software BIM proprietário (Revit) e com o formato aberto IFC. Isso permite que as equipes de trabalho se beneficiem das funcionalidades avançadas do Revit e, ao mesmo tempo, se abram completamente à colaboração com outros softwares e outras equipes por meio da integração em nuvem do arquivo IFC sincronizado. Essa conexão dinâmica facilita o trabalho nos projetos BIM, permitindo o uso do openBIM e mantendo um alinhamento contínuo entre as versões proprietárias e as abertas do modelo.

O papel do usBIM.revolution para a simulação 4D e 5D

O uso do plugin usBIM.revolution permite uma gestão integrada do 4D e 5D no Revit, ou seja, a gestão dos tempos e dos custos diretamente no modelo BIM.

Essa ferramenta permite descrever as atividades, atribuir os recursos e visualizar os caminhos críticos no diagrama de GANTT, mantendo uma sincronização contínua entre o modelo no Revit e aquele na nuvem.

A simulação 4D no Revit, suportada pelo uso do usBIM.revolution, também traz melhorias na gestão dos tempos e dos custos (5D). Graças ao usBIM.revolution, é possível gerenciar tanto o 4D quanto o Revit 5D, integrando o controle de custos diretamente no modelo.

Isso permite uma visão completa das dinâmicas temporais e econômicas do projeto, permitindo que as equipes conheçam a qualquer momento o estado dos custos e antecipem eventuais estouros de orçamento. Essa gestão em tempo real oferece vantagens significativas em termos de eficiência operacional e precisão, reduzindo riscos e aumentando o controle sobre todo o ciclo de vida do projeto.

Exemplo prático de sincronização de dados entre Revit e IFC

Um exemplo prático do uso do usBIM.revolution diz respeito à visualização simultânea do modelo RVT no Revit e do correspondente IFC no CDE. Abaixo estão descritos em detalhes todos os passos necessários para uma gestão integrada e sincronizada:

• exportação do modelo IFC: exporta o arquivo IFC do modelo Revit para usBIM para criar uma conexão dinâmica entre o arquivo RVT no Revit e o correspondente arquivo IFC no Common Data Environment (CDE). Isso permite trabalhar no formato aberto IFC openBIM colaborando livremente com outros stakeholders;

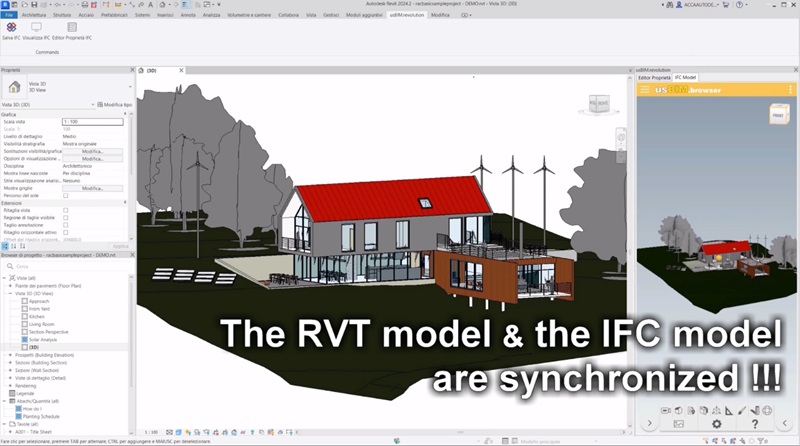

Exportação do modelo IFC do Revit para usBIM para criar uma conexão dinâmica entre os modelos.

• descrição das operações: descreva as operações necessárias, indicando a duração de cada uma e identificando os objetos BIM no modelo IFC em nuvem que estão envolvidos em cada atividade;
• criação da sequência das atividades: utilize o diagrama de GANTT para criar a sequência das atividades, identificando também os caminhos críticos que podem influenciar o projeto. O diagrama criado no arquivo IFC em nuvem é automaticamente sincronizado com o correspondente modelo RVT;

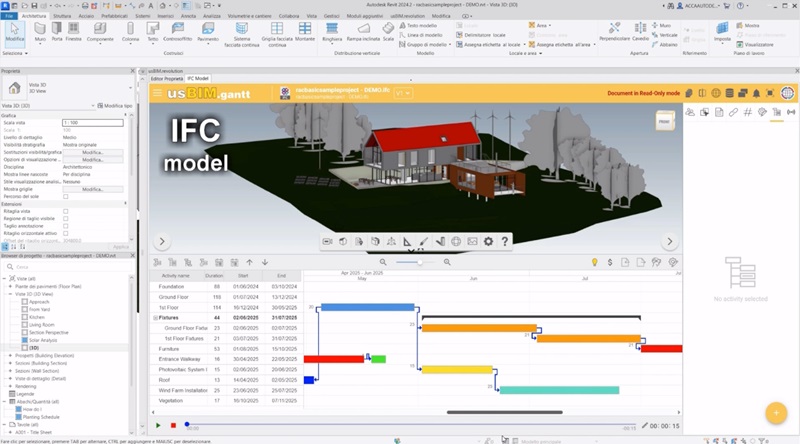

Utilização do plugin usBIM.revolution para a gestão integrada da Simulação 4D no Revit e 5D.

• abertura do plugin usBIM.revolution: dentro do Revit, abra o plugin usBIM.revolution para a gestão do 4D e 5D, ou seja, para integrar a gestão dos tempos (4D) e dos custos (5D) de forma coordenada com o modelo BIM RVT;

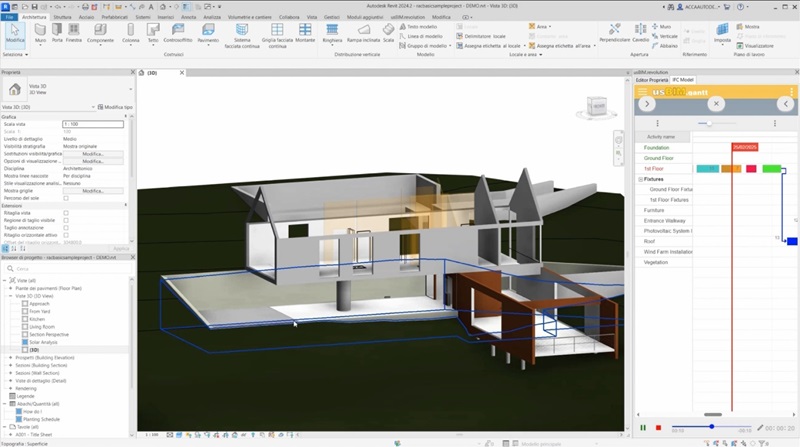

Diagrama de GANTT com a sequência das atividades e os caminhos críticos, sincronizado com o modelo Revit.

• visualização do 4D BIM: visualiza a Simulação 4D no Revit diretamente no modelo RVT em Revit, que está sincronizado com o modelo IFC na nuvem. Isso permite observar em tempo real como se desenvolverão as atividades de construção ao longo do tempo;
• gestão de custos (5D): atribui os custos a cada execução e visualiza automaticamente a evolução dos custos de execução através de um diagrama detalhado, tanto para os custos totais quanto para os de cada execução individual. Esses custos são visíveis diretamente no modelo RVT sincronizado com o IFC;
• atualização dos custos em tempo real: você pode conhecer a situação dos custos de execução a qualquer momento da programação GANTT simplesmente clicando na barra do tempo em uma data específica. O 4D e o 5D do modelo RVT em Revit e do modelo IFC no CDE estão perfeitamente sincronizados, permitindo atualizações contínuas entre os dois modelos.

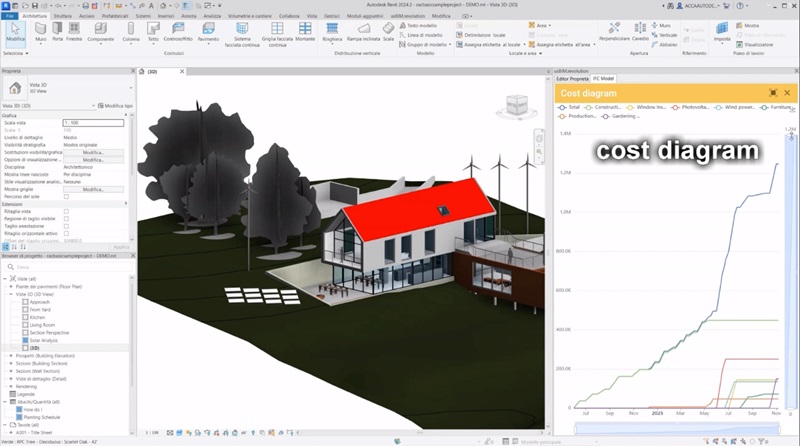

Visualização dos custos de execução no modelo RVT sincronizado com o IFC.

Este abordagem garante que todos os stakeholders tenham sempre acesso aos dados mais atualizados e possam trabalhar de maneira colaborativa, independentemente do software utilizado.

Para aprofundar, assista ao vídeo “Como sincronizar os dados entre Revit e IFC na simulação 4D”.

O futuro da simulação 4D

O futuro da simulação 4D está pronto para mais inovações, especialmente com a integração de tecnologias emergentes como a Inteligência Artificial (IA) e a Internet das Coisas (IoT). As análises preditivas guiadas pela IA podem ajudar as equipes a prever problemas potenciais antes que ocorram, analisando vastos conjuntos de dados e melhorando assim o planejamento e a gestão de recursos. Enquanto isso, os dispositivos IoT podem fornecer dados em tempo real sobre o uso de equipamentos e as condições ambientais, permitindo que as equipes façam alterações dinâmicas no cronograma de construção.

Além disso, espera-se que as métricas de sustentabilidade se tornem uma característica padrão nas futuras iterações da simulação 4D. Isso permitirá que as equipes avaliem o consumo de energia, o uso de materiais e o impacto ambiental como parte do processo de planejamento da construção, orientando as decisões em direção a práticas mais sustentáveis.
