4D-Simulation in Revit: Wie Sie das Zeit- und Kostenmanagement mit BIM verändern können

Die Kombination aus dreidimensionaler Modellierung und zeitlicher Planung (4D) ermöglicht es, die Bauphasen im Detail zu visualisieren und die Zeit- und Kostenplanung von Bauprojekten zu optimieren.

In diesem Artikel werden wir erkunden, wie die 4D-Simulation, insbesondere durch die Integration mit fortschrittlichen Werkzeugen wie usBIM.revolution, das Projektmanagement, die Zusammenarbeit zwischen den Teams und die Lösung von Problemen im Zusammenhang mit Planungs-Konflikten verbessern kann.

4D BIM in Revit: Die Vorteile der Arbeit mit 4D in Revit

Die Integration der 4D-Simulation in Revit stellt einen bedeutenden Fortschritt im Management von Bauprojekten dar. Aber was bedeutet das genau? Die 4D-Simulation in Revit ist die Verschmelzung zwischen dem 3D-Modell und der Zeitdimension, die es ermöglicht, die Bauphasen direkt in der Software zu visualisieren und zu analysieren. Dieser Ansatz bietet eine Reihe von grundlegenden Vorteilen zur Verbesserung des Projektmanagements.

Dank dieses Ansatzes können die Teams den Bauprozess simulieren, Herausforderungen vorhersagen und die Ressourcenzuweisung optimieren. Die 4D-Simulation integriert zeitliche Daten mit dem 3D-Modell, um den Teams zu ermöglichen, den gesamten Lebenszyklus des Bauvorhabens zu visualisieren, von der anfänglichen Installation bis zur Fertigstellungsphase. Darüber hinaus ermöglicht die Nutzung fortschrittlicher Werkzeuge wie usBIM.revolution eine viel effizientere Planung im Vergleich zu traditionellen Methoden.

Der Prozess der Integration der Zeit in die BIM-Modelle in Revit umfasst mehrere Phasen. Zunächst ist es notwendig, ein detailliertes 3D-Modell zu erstellen, das alle Komponenten des Projekts genau darstellt. Anschließend werden die zeitlichen Parameter definiert, wie Start- und Enddaten für jedes Element, wobei jede Komponente des Modells mit einer spezifischen Aktivität im Bauplan verknüpft wird. Diese Verbindung zwischen Modell und Programm ist es, die es ermöglicht, das 3D-Modell in ein 4D-Modell zu transformieren, das um die Zeitdimension erweitert wird.

Der nächste Schritt ist die Verwendung von Werkzeugen wie usBIM.revolution, die es ermöglichen, alle Aktivitäten im GANTT-Diagramm direkt aus dem Modell einzufügen und zu verwalten. Dies ermöglicht eine dynamische Verwaltung der Aktivitäten, mit der Möglichkeit, in Echtzeit eventuelle Überschneidungen und Konflikte zwischen den verschiedenen Disziplinen (z.B. zwischen elektrischen und strukturellen Anlagen) zu identifizieren. Darüber hinaus gewährleistet die automatische Synchronisierung der Daten zwischen dem RVT-Modell in Revit und der IFC-Datei in der BIM-Management-Cloud-Plattform, dass alle Änderungen immer synchronisiert sind, was die Zusammenarbeit zwischen den verschiedenen Beteiligten verbessert. Dies ist besonders nützlich, um Überschneidungen zwischen den Aktivitäten der verschiedenen beteiligten Fachbereichen zu vermeiden und die Verwaltung der Lieferzeiten zu verbessern.

Darüber hinaus bietet die Möglichkeit, diese Daten in fortschrittliche Visualisierungstools wie usBIM.revolution zu exportieren, eine klare Sicht auf den Fortschritt des Projekts, was eine kontinuierliche Überprüfung der Aktivitäten auf der Baustelle ermöglicht und es ermöglicht, rechtzeitig Änderungen vorzunehmen, um die Einhaltung der Fristen und der Projektziele zu gewährleisten.

Die Einführung von Revit 4D ist nicht nur eine Frage der operativen Effizienz, sondern eine grundlegende Strategie zur Verbesserung der Kommunikation zwischen allen Beteiligten, wie Planern, Bauunternehmern und Stakeholdern. Die Simulation der Bauphasen mit Werkzeugen wie usBIM.revolution ermöglicht es allen Teammitgliedern, einen klaren Überblick über die Bauabläufe und mögliche kritische Punkte zu erhalten, wodurch die Transparenz und die Zusammenarbeit zwischen den Parteien verbessert werden. Die Verwaltung von Zeit und Kosten durch die Synchronisierung der RVT- und IFC-Modelle ermöglicht eine größere Integration zwischen der Arbeit innerhalb der proprietären Software Revit und der kollaborativen Arbeit mit anderen Teams über openBIM.

Die 4D-Simulation in Revit ermöglicht es, traditionelle Schwierigkeiten im Zusammenhang mit der Bauplanung zu überwinden und ein tieferes Verständnis der Projektphasen und potenzieller Konflikte zu erleichtern. Dies macht das Projektmanagement transparenter und verständlicher für alle Stakeholder, einschließlich Kunden, Planern und Bauunternehmern.

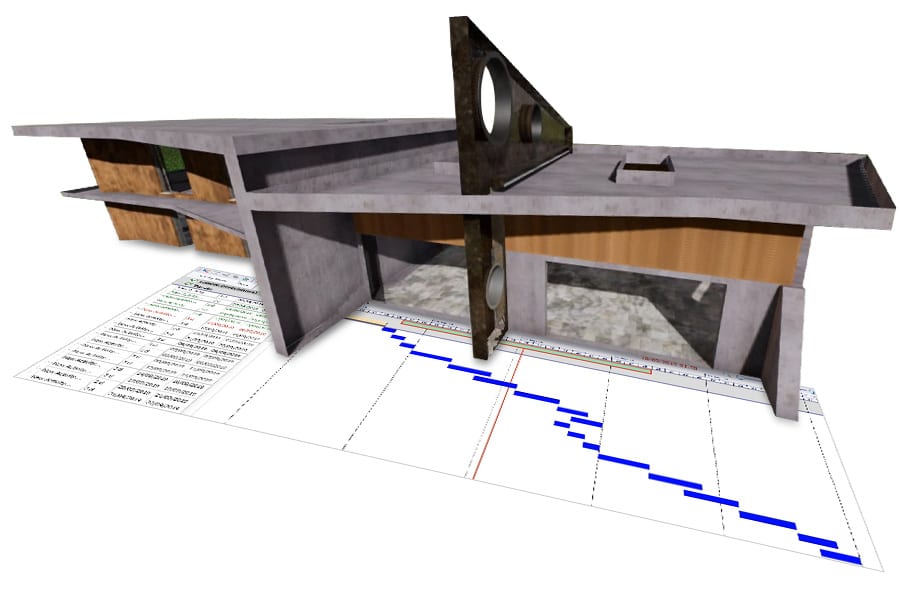

4D BIM-Modell mit Gantt-Diagramm

Die Herausforderungen der 4D BIM in Revit

Trotz der Vorteile von 4D BIM in Revit gibt es Herausforderungen. Die Integration von zeitbezogenen Informationen in ein dreidimensionales Modell bedeutet, dass man eine große Menge an Daten verwalten muss, was es komplex machen kann, alle Elemente des Projekts aktuell zu halten. Darüber hinaus stellt die Kommunikation zwischen verschiedenen Softwarelösungen oft einen Engpass dar.

Diese Probleme können jedoch durch den Einsatz fortschrittlicher Werkzeuge gemildert werden, die eine kontinuierliche Synchronisierung zwischen den verschiedenen Formaten ermöglichen.

Wie die 4D-Simulation in Revit die Zusammenarbeit verbessert

Ein Hauptvorteil der Implementierung der 4D-Simulation in Revit ist die Fähigkeit, die Kommunikation und Zusammenarbeit zwischen den Stakeholdern zu verbessern. Durch die Bereitstellung einer klaren und visuellen Darstellung des Bauzeitplans können alle Beteiligten – von Architekten über Auftragnehmer bis hin zu Kunden – den Umfang und die Reihenfolge des Projekts besser verstehen. Dieses gemeinsame Verständnis minimiert Missverständnisse und erleichtert effektive Entscheidungen.

Der Konflikterkennung ist ein weiterer kritischer Vorteil. Durch die Visualisierung der Bauzeitpläne zusammen mit dem Modell können die Teams potenzielle Probleme identifizieren, bevor sie auf der Baustelle auftreten. Beispielsweise können überlappende Aufgaben, die mehrere Gewerke betreffen, wie Elektro- und Sanitärarbeiten, erkannt und optimiert werden, um Störungen zu vermeiden. Diese proaktive Planung führt zu einer Reduzierung von Nacharbeiten und Projektverzögerungen, was zu erheblichen Kosteneinsparungen führt.

Auch die Sicherheit hat sich verbessert dank der Nutzung der 4D-Simulation. Indem jede Phase des Bauprozesses vorhergesehen wird, können die Teams potenzielle Sicherheitsrisiken, die mit jeder Aktivität verbunden sind – wie das Risiko von Instabilität während des Aushubs – identifizieren und Minderungsstrategien entwickeln, bevor die Arbeiten beginnen. Diese Weitsicht trägt dazu bei, eine sicherere Arbeitsumgebung zu schaffen und das Risiko von Unfällen zu verringern.

Dynamische Verbindung zwischen Revit und dem IFC-Format mit usBIM.revolution

Dank usBIM.revolution ist es jetzt möglich, Revit-Modelle dynamisch mit dem IFC-Format zu integrieren. Das bedeutet, dass das RVT-Modell und das entsprechende IFC-Modell automatisch in einer Common Data Environment (CDE) synchronisiert werden, was eine offene und kollaborative Datenverwaltung ermöglicht.

Ein Hauptvorteil dieses Ansatzes ist die Möglichkeit, gleichzeitig mit einer proprietären BIM-Software (Revit) und dem offenen IFC-Format zu arbeiten. Dies ermöglicht es den Projektteams, von den erweiterten Funktionen von Revit zu profitieren und gleichzeitig vollständig für die Zusammenarbeit mit anderen Softwarelösungen und anderen Teams über die Cloud-Integration der synchronisierten IFC-Datei offen zu sein. Diese dynamische Verbindung erleichtert die Arbeit an BIM-Projekten, indem sie die Nutzung von openBIM ermöglicht und eine kontinuierliche Abstimmung zwischen den proprietären und offenen Versionen des Modells aufrechterhält.

Die Rolle von usBIM.revolution für die 4D- und 5D-Simulation

Die Nutzung des Plugins usBIM.revolution ermöglicht eine integrierte Verwaltung von 4D und 5D in Revit, d.h. die Verwaltung von Zeit und Kosten direkt im BIM-Modell.

Dieses Werkzeug ermöglicht es, Aktivitäten zu beschreiben, Ressourcen zuzuweisen und kritische Pfade im GANTT-Diagramm zu visualisieren, während eine kontinuierliche Synchronisierung zwischen dem Revit-Modell und dem Cloud-Modell aufrechterhalten wird.

Die 4D-Simulation in Revit, unterstützt durch die Nutzung von usBIM.revolution, führt zudem zu Verbesserungen im Zeit- und Kostenmanagement (5D). Dank usBIM.revolution ist es möglich, sowohl 4D als auch Revit 5D zu verwalten und die Kostenkontrolle direkt im Modell zu integrieren.

Dies ermöglicht eine umfassende Sicht auf die zeitlichen und wirtschaftlichen Dynamiken des Projekts, sodass die Teams jederzeit den Status der Kosten kennen und eventuelle Budgetüberschreitungen antizipieren können. Dieses Echtzeit-Management bietet erhebliche Vorteile in Bezug auf operative Effizienz und Genauigkeit, verringert Risiken und erhöht die Kontrolle über den gesamten Lebenszyklus des Projekts.

Praktisches Beispiel für die Datensynchronisierung zwischen Revit und IFC

Ein praktisches Beispiel für die Nutzung von usBIM.revolution betrifft die gleichzeitige Visualisierung des RVT-Modells in Revit und des entsprechenden IFC im CDE. Im Folgenden werden alle notwendigen Schritte für ein integriertes und synchronisiertes Management im Detail beschrieben:

• Export des IFC-Modells: Exportieren Sie die IFC-Datei aus dem Revit-Modell in usBIM, um eine dynamische Verbindung zwischen der RVT-Datei in Revit und der entsprechenden IFC-Datei im Common Data Environment (CDE) zu schaffen. Dies ermöglicht die Arbeit im offenen IFC-Format openBIM und die freie Zusammenarbeit mit anderen Stakeholdern;

Export des IFC-Modells aus Revit in usBIM, um eine dynamische Verbindung zwischen den Modellen zu schaffen.

• Beschreibung der Arbeiten: Beschreiben Sie die erforderlichen Arbeiten, indem Sie die Dauer jeder einzelnen angeben und die BIM-Objekte im IFC-Modell in der Cloud identifizieren, die von jeder Aktivität betroffen sind;
• Erstellung der Abfolge der Aktivitäten: Verwenden Sie das GANTT-Diagramm, um die Abfolge der Aktivitäten zu erstellen, und identifizieren Sie auch die kritischen Pfade, die das Projekt beeinflussen können. Das im IFC-Cloud-Datei erstellte Diagramm wird automatisch mit dem entsprechenden RVT-Modell synchronisiert;

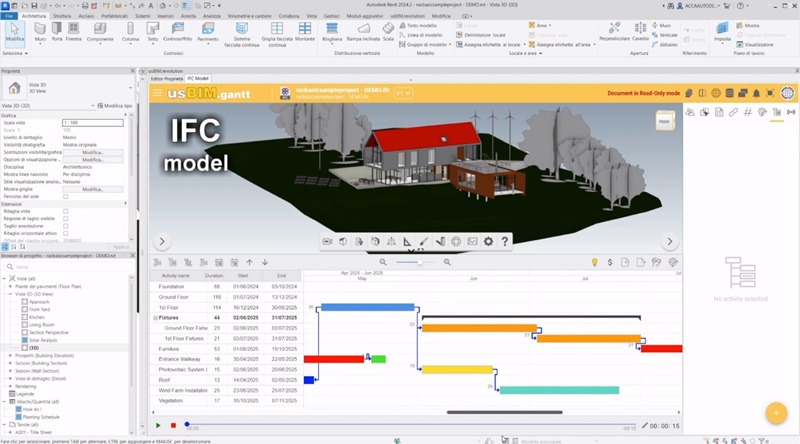

Verwendung des Plugins usBIM.revolution für die integrierte Verwaltung von 4D und 5D.

• Öffnen des usBIM.revolution Plugins: Öffnen Sie innerhalb von Revit das usBIM.revolution Plugin zur Verwaltung von 4D und 5D, um die Zeitplanung (4D) und die Kosten (5D) koordiniert mit dem BIM RVT-Modell zu integrieren;

GANTT-Diagramm mit der Reihenfolge der Aktivitäten und den kritischen Pfaden, synchronisiert mit dem Revit-Modell.

• Visualisierung der 4D BIM: visualisiert das 4D BIM direkt im RVT-Modell in Revit, das mit dem IFC-Modell in der Cloud synchronisiert ist. Dies ermöglicht es, in Echtzeit zu beobachten, wie sich die Bauaktivitäten im Laufe der Zeit entwickeln;
• Kostenmanagement (5D): weist die Kosten jeder Arbeitsleistung zu und visualisiert automatisch den Verlauf der Ausführungskosten durch ein detailliertes Diagramm, sowohl für die Gesamtkosten als auch für die Kosten jeder einzelnen Arbeitsleistung. Diese Kosten sind direkt im RVT-Modell sichtbar, das mit dem IFC synchronisiert ist;
• Echtzeit-Kostenaktualisierung: Sie können die Situation der Ausführungskosten zu jedem Zeitpunkt der GANTT-Planung kennen, indem Sie einfach auf die Zeitachse an einem bestimmten Datum klicken. Das 4D und 5D des RVT-Modells in Revit und des IFC-Modells im CDE sind perfekt synchronisiert, was kontinuierliche Aktualisierungen zwischen den beiden Modellen ermöglicht.

Visualisierung der Ausführungskosten im RVT-Modell, das mit dem IFC synchronisiert ist.

Dieser Ansatz gewährleistet, dass alle Beteiligten immer Zugang zu den aktuellsten Daten haben und unabhängig von der verwendeten Software zusammenarbeiten können.

Weitere Informationen finden Sie im Video ‚Wie synchronisiere ich Daten zwischen Revit und IFC in der 4D-Simulation‚.

Die Zukunft der 4D-Simulation

Die Zukunft der 4D-Simulation ist bereit für weitere Innovationen, insbesondere mit der Integration von aufkommenden Technologien wie Künstlicher Intelligenz (KI) und dem Internet der Dinge (IoT). KI-gesteuerte prädiktive Analysen können Teams helfen, potenzielle Probleme vorherzusagen, bevor sie auftreten, indem sie große Datensätze analysieren und so die Planung und das Ressourcenmanagement verbessern. In der Zwischenzeit können IoT-Geräte Echtzeitdaten über die Nutzung von Geräten und die Umweltbedingungen bereitstellen, sodass Teams dynamische Änderungen am Bauzeitplan vornehmen können.

Darüber hinaus wird erwartet, dass Nachhaltigkeits-Metriken ein Standardmerkmal in zukünftigen Iterationen der 4D-Simulation werden. Dies wird es Teams ermöglichen, den Energieverbrauch, den Materialeinsatz und die Umweltauswirkungen als Teil des Planungsprozesses für den Bau zu bewerten und die Entscheidungen in Richtung nachhaltigerer Praktiken zu lenken.
