Cómo diseñar un apartamento de 40 m²: una guía técnica completa y profesional con modelos BIM

Cómo diseñar un apartamento de 40 m²: reglas de composición, ideas y soluciones de mobiliario con ejemplos de dibujos DWG y modelos BIM 3D para descargar

Diseñar un apartamento de 40 m² es un desafío interesante y a su vez exigente: porque, si bien es cierto que 40 m² no son tantos, si están bien diseñados pueden regalar el espacio ideal para vivir cómodamente.

En esta guía práctica te explico cómo proceder correctamente en el diseño de un apartamento (40 m² es una medida puramente convencional) y te proporcionaré un proyecto completo con renders y dibujos en dwg realizados con un software profesional para ingenieros y arquitectos.

Descargar los modelos 3D BIM (archivo. edf) de los diferentes tipos de diseños

Descarga y prueba por un mes Edificius, el software para el diseño arquitectónico BIM

Arquitectura-departamentos-pequeños-40-plano-software-BIM-arquitectura-edificius

diseño apartamento – planta – superficie 40 m²

Para los apartamentos, de hecho, existen también algunas normativas nacionales, especialmente en Europa, para las cuales se prevé una vivienda con área mínima de 28 m² para una persona o 38 m² si es para dos personas; pueden variar según las diferentes normativas nacionales y locales.

Arquitectura-departamentos-pequeños-40-seccion-a-a-software-BIM-arquitectura-edificius

Diseño apartamento 40 m² – sección A-A

Nuestro estudio sobre un diseño de un apartamento de 40 m² parte obligatoriamente de las reglas constructivas, entonces del desarrollo de algunas ideas de viviendas. Esta parte del análisis será acompañada por  planos DWG y por modelos 3D del diseño, todos de descarga libre.

Cómo-diseñar-un-apartamento-de-40-m²-seccion-b-b-software-BIM-arquitectura-edificius

Diseño apartamento 40 m² – sección B-B

Un ejemplo práctico del diseño de un apartamento de 40 m²

Veamos inmediatamente un ejemplo práctico del diseño de un apartamento de 40 m²: hemos empezado por una vivienda de un solo ambiente ideal para alojar dos personas.

Render apartamento sofware BIM

Diseño apartamento con Edificius

La vivienda tiene implantación rectangular con dos vistas  hacia el exterior paralelas entre sí. Con el fin de tener una ventana en cada ambiente de la vivienda, se opta por posicionar la zona del open space en relación a la ventana más grande y el baño en correspondencia a la ventana con menor superficie. Esta elección permite satisfacer la relación entre superficie útil y superficie de iluminación mayor o igual a 1/8.

En planta se optó por una disposición simple y funcional. La entrada cuneta con un pequeño distribuidor de 5.50 m² equipado con armarios en tres de los cuatro lados que lo delimitan para poder disfrutar al máximo los espacios disponibles.

De la entrada se accede al baño, un espacio de 4.50 m² con sanitario, ducha y lavabo, y al open space (30 m²). De esta manera se trató de limitar la interferencia entre el área de servicios y la zona de día de la vivienda.

El open space está decorado prestando particular atención a los detalles, creando un espacio agradable y funcional.

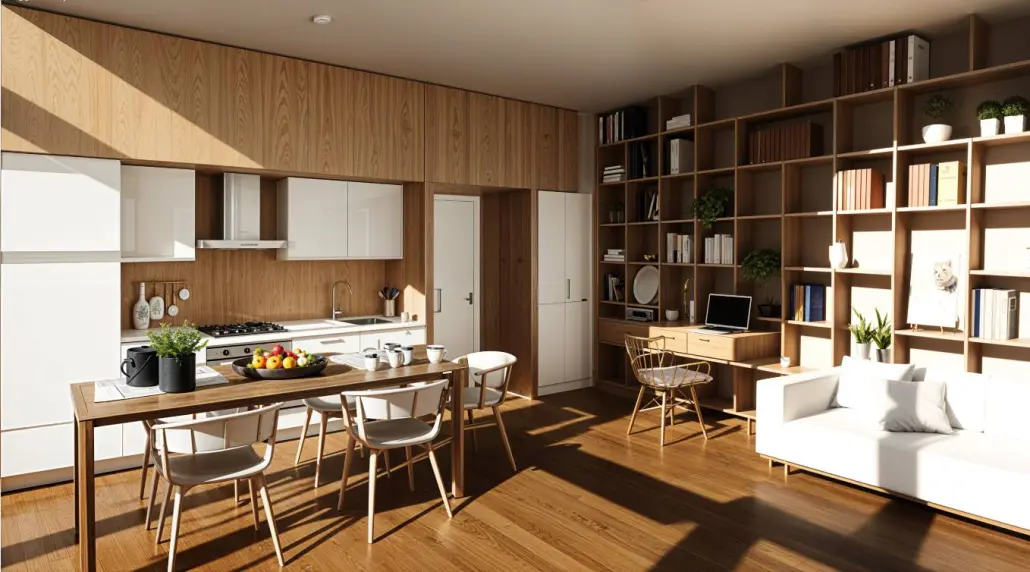

render sala

Render vista del interior de la sala

En el diseño de viviendas de pequeñas dimensiones es necesario, de hecho, prestar atención al tipo de decoración y al posicionamiento de todos los elementos. En este caso se considera oportuno escoger los elementos capaces de satisfacer más funciones, posiblemente realizados a medida, como por ejemplo sillas, bancos que se transforman en contenedores, sofá- cama, muebles retráctiles, mesas abatibles, sillas apilables.

Finalmente, se prestó mucha atención a la elección de los materiales, privilegiando los acabados reflectantes y de tonos claros para tener una percepción de un espacio más amplio.

Descarga: planos en DWG y modelo 3D

Arquitectura-departamentos-pequeños-tabla-executiva-software-BIM-arquitectura-edificius



Descarga los modelos 3D BIM (archivos .edf) de los diferentes tipos de diseños

Descarga los modelos IFC de los diferentes tipos de diseños

Descarga el DWG en formato .zip de todos los planos del proyecto
