Comment gérer un fichier IDS (Information Delivery Specification) dans Revit

Garantir la cohérence et la qualité des informations est fondamental dans le Building Information Modeling (BIM). Avec l’augmentation de la complexité des projets, la nécessité de standardiser et de simplifier la livraison des informations s’est imposée, conduisant à l’introduction de l’Information Delivery Specification (IDS).

En particulier, lorsque vous travaillez avec Revit, l’un des principaux logiciels de conception BIM, gérer efficacement les fichiers IDS peut faire la différence entre un projet qui respecte les EIR (Exchange Information Requirements) et un rempli d’incohérences.

Il est donc essentiel de comprendre comment gérer les fichiers IDS dans Revit, les défis et les avantages associés. Nous introduirons également un outil révolutionnaire conçu pour simplifier ce processus : usBIM.revolution, un plugin qui améliore les capacités de Revit, permettant aux utilisateurs de synchroniser et valider leurs modèles avec facilité, respectant les exigences de l’IDS.

Qu’est-ce qu’un fichier IDS et pourquoi est-il important dans Revit ?

Une Information Delivery Specification (IDS) est un document standardisé qui définit les données spécifiques requises pour un projet BIM. Il garantit que toutes les parties prenantes comprennent quelles informations doivent être fournies. Cela est particulièrement important lorsque vous travaillez avec des fichiers Industry Foundation Classes (IFC), un format largement utilisé pour le partage de modèles BIM entre différentes plateformes logicielles.

Dans le contexte de Revit, un fichier IDS aide à :

• standardiser les données, en s’assurant que les informations à l’intérieur du modèle Revit respectent des exigences spécifiques ;
• améliorer l’interopérabilité entre Revit et d’autres plateformes BIM ;
• effectuer des contrôles automatiques de conformité, réduisant les erreurs dans les premières phases du projet.

Les défis de la gestion des fichiers IDS dans Revit

Travailler avec des fichiers IDS dans Revit n’est pas sans défis. Parmi les principaux :

• complexité des spécifications : la gestion des fichiers IDS nécessite de comprendre et de cartographier une vaste gamme d’exigences informatives. Cela peut devenir une tâche ardue, surtout dans les projets de grande envergure avec de nombreux intervenants ;
• difficultés dans la cartographie des paramètres : garantir que les propriétés des éléments de Revit soient conformes à celles spécifiées dans l’IDS peut s’avérer complexe. Les utilisateurs doivent souvent faire face à des classifications complexes et à des cartographies des propriétés pour respecter les normes ;
• limitations du logiciel : bien que Revit soit un outil puissant, ses capacités natives dans la gestion des fichiers IDS peuvent être limitées. Les utilisateurs peuvent avoir besoin de plugins ou d’outils supplémentaires pour valider, modifier et synchroniser les données selon les exigences de l’IDS ;
• défis de validation : les outils de validation automatique peuvent ne pas couvrir tous les aspects des exigences IDS. Cela peut entraîner des lacunes dans la conformité des données, découvertes seulement à des phases ultérieures du projet, augmentant le risque de coûteux reprises.

Gestion du fichier IDS dans Revit et des modèles IFC avec usBIM.revolution

usBIM.revolution est un plugin pour Revit qui synchronise le fichier RVT du logiciel Revit sur le bureau avec le fichier IFC correspondant dans le cloud. Ce fichier peut être utilisé pour tous les processus openBIM au sein d’un Common Data Environment (CDE), rapportant les modifications, problèmes et informations relatives au modèle directement dans Revit et dans le fichier RVT.

Cette méthodologie s’applique également à la gestion des fichiers IDS (Information Delivery Specification), qui permettent de demander des informations spécifiques du modèle IFC et de les gérer directement dans Revit, maintenant alignées les informations requises par le fichier IDS.

Avec usBIM.revolution, il est possible de modifier les propriétés des entités du fichier IFC synchronisé dans le cloud, directement à partir du fichier RVT dans Revit sur le bureau.

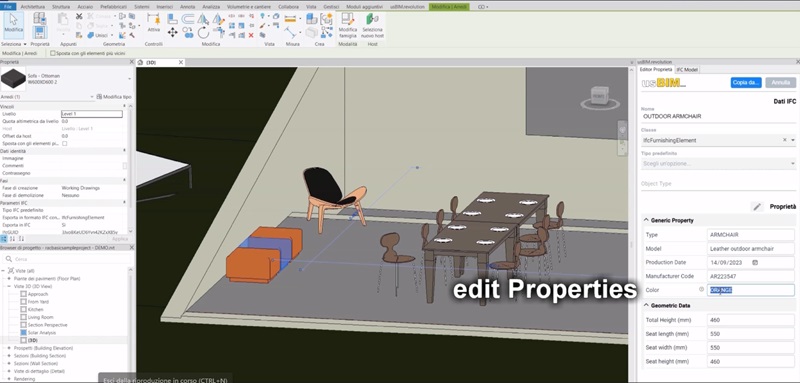

Modification des propriétés IFC – Modification et ajout des propriétés IFC directement dans Revit en utilisant usBIM.revolution

Après avoir apporté les modifications, il est possible d’exporter le fichier IFC avec les nouvelles informations ajoutées directement depuis le modèle synchronisé.

De plus, la synchronisation entre le fichier RVT et le fichier IFC dans le cloud se fait automatiquement. Chaque modification apportée au fichier RVT dans Revit peut se refléter dans le fichier IFC dans le cloud, et vice versa, garantissant un flux de travail constant et cohérent entre les deux formats.

Intégration cloud avec Revit – Visualisation de l’intégration entre Revit et le fichier IFC dans le cloud pour la gestion openBIM

Visualisation de la structure du fichier IFC dans Revit

La structure du fichier IFC sauvegardé dans le cloud est visible directement dans Revit, permettant un contrôle précis des informations du modèle.

Interface utilisateur de usBIM.revolution – Visualisation du processus de synchronisation entre le fichier RVT et IFC

Il est possible d’effectuer la validation des contenus informatifs du modèle en utilisant un fichier IDS, sélectionnable depuis le cloud. De cette manière, la conformité des informations requises est vérifiée directement dans Revit.

Chargement du fichier IDS dans Revit : le fichier au format XML est chargé directement dans Revit pour obtenir les informations des propriétés et des entités qui ne répondent pas aux demandes informatives

Modification et gestion des propriétés du modèle IFC

Le processus de validation permet d’identifier, de modifier, d’ajouter ou de supprimer des propriétés IFC directement depuis Revit. Grâce au fichier IDS, toutes les incohérences du fichier IFC sont immédiatement détectées, et les propriétés manquantes peuvent être éditées directement dans le logiciel.

Il est également possible d’ajouter de nouvelles propriétés ou de corriger celles existantes, garantissant la pleine conformité du modèle aux spécifications informatives.

Contrôle des incohérences du fichier IFC – Signalement des incohérences entre le fichier RVT et IFC via le fichier IDS

Validation et signalement des incohérences dans le modèle RVT

Grâce au fichier de contrôle IDS au format XML, Revit signale automatiquement les incohérences entre le modèle RVT et le fichier IFC synchronisé dans le cloud. Ce processus facilite la validation du modèle directement dans Revit, en utilisant le logiciel habituel pour garantir la correction des informations requises par le fichier IDS avant de remettre le modèle IFC au client.

Validation du fichier IDS dans Revit – Écran de validation du contenu informatif via le fichier IDS

Avantages de l’utilisation des fichiers IDS dans Revit

Pour tirer pleinement parti des avantages de l’utilisation de l’IDS dans Revit, il est possible de s’appuyer sur l’outil avancé usBIM.revolution avec usBIM.IDS, qui simplifie la gestion des spécifications informatives, garantissant la conformité du modèle et optimisant les flux de travail BIM.

Quels sont les avantages d’intégrer un bon plug-in Revit pour la gestion de l’IDS ?

• amélioration de la qualité du modèle : l’utilisation d’un fichier IDS garantit que le modèle Revit respecte les normes requises dès le départ. usBIM.revolution améliore encore ce processus en offrant une validation en temps réel, identifiant les erreurs à l’avance et garantissant que le modèle final soit de la plus haute qualité​ ;
• efficacité en termes de temps et de coûts : automatiser le processus de validation et de synchronisation avec usBIM.revolution réduit la nécessité de contrôles manuels, économisant du temps et des ressources. Cela réduit les coûts globaux du projet, minimisant le risque de reprises dues à des incohérences dans les données​ ;
• collaboration et communication améliorées : en alignant toutes les parties prenantes autour d’un fichier IDS standardisé, les équipes peuvent communiquer plus efficacement. usBIM.revolution soutient cette collaboration en offrant une interface fluide entre Revit et le cloud, maintenant tout le monde à jour​ ;
• conformité et réduction des risques : garantir que le modèle Revit soit conforme à l’IDS réduit le risque de non-conformité. Les contrôles automatiques de usBIM.revolution offrent la tranquillité d’esprit que le modèle répond aux attentes du client, minimisant le risque d’erreurs lors de la livraison du projet​.

Gérer les fichiers IDS dans Revit peut être une tâche complexe, mais avec les bons outils, cela devient beaucoup plus gérable. usBIM.revolution offre une solution innovante qui simplifie la synchronisation, la validation et la gestion des fichiers IDS, rendant plus facile pour les professionnels du BIM de garantir que leurs modèles soient précis, conformes et prêts pour la livraison.

Si vous êtes un utilisateur de Revit à la recherche d’un moyen plus efficace de gérer les fichiers IDS et de garantir une intégration fluide avec les modèles IFC, usBIM.revolution est l’outil que vous attendiez. Non seulement il améliore les capacités natives de Revit, mais il introduit également de nouveaux niveaux d’automatisation et d’efficacité dans vos flux de travail BIM.

Lisez l’approfondissement : « standards openBIM »
