Création de contenu BIM : guide pratique pour concevoir des objets BIM professionnels
Guide pratique à la création de contenu BIM : découvrez comment créer des objets BIM professionnels, optimisés et standardisés

Bien que le BIM ne soit plus une promesse pour l’avenir, mais le standard du présent, de nombreux modèles numériques dans lesquels les ingénieurs et les architectes développent leurs projets souffrent d’un problème invisible mais paralysant : la qualité des composants individuels.
Trop souvent, on confond la modélisation 3D avec la création de contenu BIM. Télécharger ou produire un objet géométriquement parfait mais dépourvu de logique informative, lourd pour les logiciels et non standardisé, équivaut à insérer un moteur encombrant et défectueux dans une carrosserie de luxe. Un véritable objet BIM professionnel n’est pas un simple « dessin tridimensionnel », mais un véritable jumeau numérique paramétrique, capable de dialoguer avec les métrés, les analyses énergétiques et la future maintenance de l’œuvre.
Que vous soyez un producteur de composants de construction souhaitant numériser son catalogue, ou un professionnel désireux d’élever la qualité de ses modèles, ce guide pratique vous accompagnera pas à pas dans la création de contenus BIM efficaces, légers et prêts pour les défis de l’openBIM à pouvoir charger sur la bibliothèque en ligne.

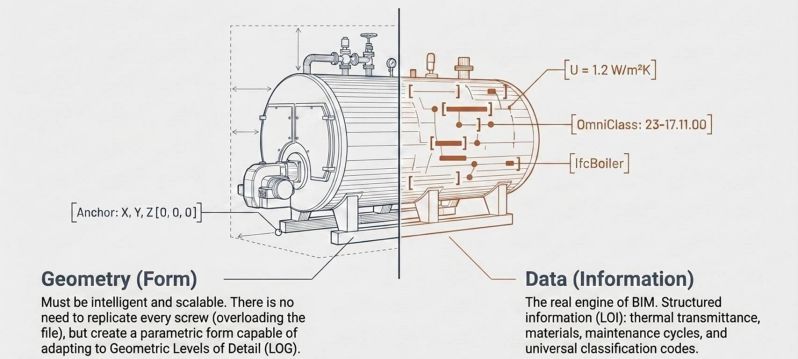

Les deux faces du BIM
Table des matières
- Création de contenu BIM : que signifie-t-elle en pratique
- Quels sont les données nécessaires pour créer un contenu BIM efficace
- Workflow complet de création de contenu BIM
- Standards et exigences dans la création de contenu BIM
- Erreurs à éviter dans la création de contenu BIM
- FAQ sur la création de contenu BIM
Création de contenu BIM : que signifie-t-elle en pratique
Lorsque l’on parle de création de contenu BIM, le risque est de confondre cette activité avec une simple session de modélisation 3D avancée. En pratique, créer un objet BIM signifie donner vie à un jumeau numérique d’un composant réel (qu’il s’agisse d’une pompe hydronique, d’un ouvrant ou d’un corps d’éclairage) capable de dialoguer avec l’ensemble de l’écosystème du projet.
Nous ne dessinons pas seulement des formes dans l’espace ; nous construisons un conteneur structuré qui doit répondre à des logiques de calcul, de simulation énergétique, de maintenance et de chantier. En d’autres termes : si le logiciel ne comprend pas ce qu’est cet objet et comment il se comporte, ce n’est pas du BIM. Ce n’est qu’un joli dessin.
De la géométrie aux données : ce que vous devez vraiment construire
Pour créer un objet BIM qui fonctionne, il est nécessaire d’évoluer sur deux voies parallèles qui se fondent en un seul élément : la géométrie (la forme) et la donnée (l’information).
- Géométrie – doit être intelligente. Il n’est pas nécessaire de reproduire chaque vis ou chanfrein géométrique (surchargant le fichier de projet) ; il faut une géométrie paramétrique, flexible et évolutive, capable de s’adapter à différents Niveaux de Détail Géométrique (LOG).
- Données – sont le véritable moteur du BIM. Des informations structurées, des attributs et des propriétés (LOI – Niveau d’Information) sont nécessaires, comme par exemple, la conductivité thermique, les matériaux, les données du fabricant, les cycles de maintenance et les codes de classification (ex. OmniClass, Uniclass ou MasterFormat). Construire « vraiment » un objet BIM signifie donc trouver l’équilibre parfait entre une coque géométrique légère et un cœur informatif riche et standardisé.
Différence entre un objet BIM « simple » et professionnel
De nombreux producteurs et concepteurs commettent l’erreur de considérer « valide » tout fichier ayant une extension compatible avec les logiciels de BIM Authoring (comme .rfa ou .ifc). Cependant, il existe un abîme entre un objet « simple » et un objet professionnel.
| Caractéristique | Objet BIM « Simple » (Amateur) | Objet BIM Professionnel |
| Poids du fichier | Excessif. Souvent dérivé de CAD mécaniques (ex. STEP) non optimisés, ce qui ralentit le modèle général | Optimisé et léger. Pèse quelques kilooctets grâce à une modélisation native et propre |
| Paramétrisation | Rigide ou absente. Modifier un seul paramètre signifie devoir refaire le bloc | Dynamique. L’objet s’adapte millimétriquement en changeant les paramètres dimensionnels |
| Connecteurs | Absents. C’est un bloc isolé dans le modèle | Intelligents. Possède des connecteurs MEP (hydrauliques, électriques, aérauliques) qui permettent le calcul des flux dans les réseaux |
| Standardisation | Données insérées sans suivre un standard précis, avec des nomenclatures personnalisées et non traçables | Cartographie des paramètres selon des standards internationaux et des guides partagés |
Un objet professionnel n’est pas un simple « objet décoratif numérique », mais un outil de travail que les concepteurs utiliseront volontiers car il accélère leur flux de calcul et ne « lourdit » pas leurs modèles.

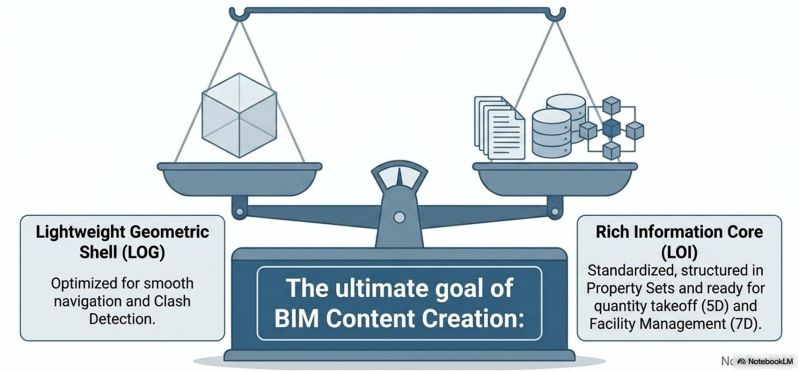

L’équilibre parfait pour un modèle BIM
Quels sont les données nécessaires pour créer un contenu BIM efficace
Un contenu BIM ne vit pas dans le vide : pour être défini comme « efficace », il doit s’intégrer dans les flux de calcul et de coordination du projet sans générer de frictions. Pour qu’un objet devienne une ressource et non un obstacle pour les concepteurs, la structure des données à l’intérieur doit être organisée méticuleusement selon quatre piliers informatifs.
Données géométriques
La géométrie dans le domaine du BIM n’est pas une reproduction hyper-réaliste, mais une représentation fonctionnelle. Un objet efficace doit mettre en œuvre une logique de visibilité évolutive basée sur les niveaux de détail géométrique (historiquement connus sous le nom de LOD, aujourd’hui déclinés en UNI EN 17412-1 comme niveau de besoin d’information).
- Encombrements maximums – utiles dans les premières phases de planification de l’espace (vérification des espaces) et pour la coordination géométrique préliminaire.
- Points d’ancrage et origine – l’axe d’insertion de l’objet doit être unique et cohérent (ex. la base pour un équipement au sol, le fil du mur arrière pour un radiateur).
- Zones de respect (Clearance Zones) – espaces virtuels invisibles dans le rendu mais détectables par les logiciels de Clash Detection (détection des interférences). Ils représentent l’espace nécessaire pour l’ouverture des portes, la maintenance ou le rayon d’action d’un composant.
Données techniques et de performance
Ces données permettent à l’objet d’interagir activement avec les logiciels de calcul spécialisés (structurel, énergétique, technique). Il ne s’agit pas de simples textes descriptifs, mais de valeurs numériques dotées d’unités de mesure précises que le logiciel peut traiter.
- Propriétés thermophysiques – conductivité thermique (U), conductivité (λ), chaleur spécifique et émissivité pour les composants de l’enveloppe du bâtiment.
- Données mécaniques et hydrauliques – pertes de charge, courbes de fonctionnement, débits nominaux, pressions de fonctionnement et diamètres nominaux des connexions.
- Propriétés électriques et éclairagistes – tension d’alimentation, puissance absorbée, déphasage (cosΦ) et fichiers photométriques intégrés (ex. IES/.LDT) pour le calcul des flux lumineux.
Paramètres d’information (LOI)
Le Niveau d’Information (LOI) définit la carte d’identité non géométrique du composant. Dans un objet professionnel, ces paramètres doivent être structurés en groupes logiques (Property Set) pour éviter le chaos informationnel. Les paramètres fondamentaux se divisent en :
- Fiche produit – fabricant, modèle, série, lien vers la fiche technique officielle et contacts commerciaux.
- Données de cycle de vie et de maintenance (Asset Management) – code d’actif, espérance de vie utile, fréquence des cycles de maintenance programmée et instructions pour l’élimination (essentielles pour le BIM en phase 7D – Facility Management).
- Soutenabilité et LCA – informations relatives aux certifications environnementales (ex. EPD – Environmental Product Declaration), contenu en matériaux recyclés et empreinte carbone.
Classifications et codifications
Sans une codification correcte, un ordinateur ne peut pas automatiser les processus de calcul métrique étendus (BIM 5D) ou de programmation des travaux (BIM 4D). L’objet doit parler une langue universelle et standardisée à travers les principaux systèmes de classification internationaux et nationaux :
- IFC – l’objet doit être mappé dans la classe d’entité correcte (ex. IfcPump pour une pompe, IfcBoiler pour une chaudière) avec le Predefined Type correspondant.
- Systèmes de classification standard – saisie des codes OmniClass, Uniclass 2015, MasterFormat ou de la norme italienne UNI 8290. Ces codes permettent aux logiciels de gestion de regrouper instantanément tous les objets du même type présents dans le modèle, automatisant la création des devis et des cahiers des charges.
La création de contenu BIM professionnel ne commence ni ne se termine devant l’écran du logiciel de modélisation. Elle suit un processus ingénierisé, un véritable flux de travail divisé en phases précises qui garantit la qualité et l’efficacité du livrable final.

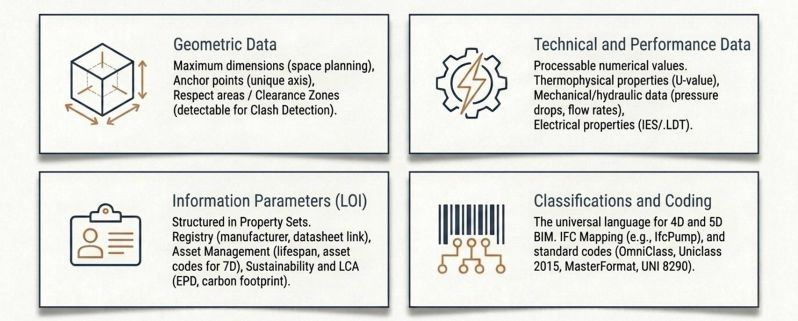

Les quatre piliers informatifs
Workflow complet de création de contenu BIM
Phase 1 – Collecte et analyse des données sources
Stratégie initiale
Avant d’ouvrir Revit, Archicad, Edificius ou tout autre logiciel, on analyse les fiches techniques, les catalogues papier ou les fichiers CAD mécaniques du fabricant. À cette étape, on définit la matrice des paramètres (quelles données insérer) et on établit les limites de configuration géométrique de l’objet.
Phase 2 – Choix du logiciel et configuration du modèle
Configuration de l’environnement
On sélectionne l’environnement d’authoring natif (ex. format .rfa pour Revit) en partant toujours de modèles (modèles de départ) propres et standardisés. Définir la catégorie d’appartenance correcte (ex. « Équipements mécaniques » ou « Mobilier ») est crucial pour le comportement futur de l’objet dans le projet.
Phase 3 – Modélisation géométrique paramétrique et connecteurs
Développement 3D intelligent
On construit le squelette de l’objet en utilisant des plans de référence et des contraintes dimensionnelles, puis on applique les géométries solides. À cette étape, on insère les connecteurs MEP (points de connexion pour tuyauteries, câbles ou conduits), en définissant leurs vecteurs de direction, leurs débits et leurs caractéristiques électriques ou hydrauliques.
Phase 4 – Peuplement des données et cartographie des paramètres
Injection du code informatif
On insère les paramètres partagés et les propriétés (LOI) définies à la phase 1. Les données sont associées aux formules mathématiques si l’objet a des variantes dimensionnelles (ex. si la hauteur change en fonction du code modèle). La cartographie des propriétés IFC est effectuée pour garantir l’interopérabilité en OpenBIM.
Phase 5 – Test, validation et optimisation
Contrôle qualité (QA/QC)
C’est le moment des tests. L’objet est inséré dans un projet de test pour vérifier que les paramètres changent correctement, que les connecteurs se raccordent aux réseaux, que la visibilité 2D/3D est claire et que le poids du fichier est optimisé (généralement sous l’ordre de 1 ou 2 Mégaoctets pour les éléments complexes).
L’erreur à éviter : Sauter la Phase 5. Distribuer un objet BIM sans l’avoir testé dans un environnement de projet réel équivaut à publier un logiciel sans avoir effectué de tests bêta : les bugs géométriques ou informatifs apparaîtront lors du premier calcul métrique du designer, ruinant la réputation de la marque.
Standards et exigences dans la création de contenu BIM
Pour qu’un objet BIM puisse être intégré dans un flux de travail international sans créer d’anomalies, il ne suffit pas qu’il soit bien fait : il doit respecter des règles et des standards partagés. La standardisation est ce qui transforme un fichier propriétaire en une ressource universelle pour le marché de la construction.
LOD : niveau de détail géométrique
Le concept de LOD a subi une importante évolution normative. Si l’approche américaine (AIA) parlait de Level of Development (LOD 100, 200, 300, 400, 500) et que l’approche italienne (UNI 11337) utilisait des lettres (de A à G), la norme européenne et internationale UNI EN 17412-1 a introduit le concept de LOIN (Level of Information Need), c’est-à-dire le Niveau de Besoin d’Information.
Du point de vue purement géométrique, cela signifie que l’objet doit être modélisé pour montrer uniquement ce qui est nécessaire au moment où cela est nécessaire :
- à l’échelle territoriale/préliminaire : Une représentation abstraite ou d’encombrement.
- en phase d’exécution : Les dimensions réelles et les points de connexion exacts.
- en phase de as-built : La configuration finale pour la maintenance.
Un objet BIM professionnel gère ces transitions au sein du même fichier à travers des filtres de visibilité (Basse, Moyenne, Haute), évitant de surcharger la mémoire de l’ordinateur du concepteur.
LOI : niveau informatif
Le LOI représente la composante non géométrique du besoin d’information. Créer un contenu BIM efficace signifie ne pas excéder ni par défaut ni par excès. Insérer trop de données inutiles (ex. le nom de l’écrou interne) alourdit le fichier et crée du bruit de fond ; en insérer trop peu rend l’objet inutile pour les calculs.
Le LOI doit être structuré de manière à répondre à des objectifs précis (jalons de projet) :
- données pour le calcul de performance (ex. isolation acoustique en phase de conception) ;
- données pour l’approvisionnement et la mise en chantier (ex. délais de livraison et code article du fabricant) ;
- données pour la gestion de l’actif (ex. paramètres COBie pour la gestion des installations).

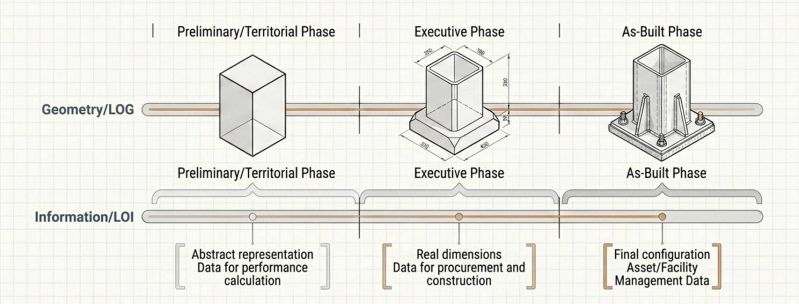

Scalabilité sur mesure avec le LOIN
Erreurs à éviter dans la création de contenu BIM
Dans le monde du BIM, un objet mal conçu peut causer plus de dommages qu’une erreur de dessin bidimensionnel. Si un seul composant défectueux est reproduit des centaines de fois dans un grand modèle de projet (pensez aux luminaires d’un hôpital), tout l’écosystème numérique risque de s’effondrer.
Reconnaître et éviter les erreurs les plus courantes est le premier pas pour garantir que vos contenus soient effectivement choisis et utilisés par les concepteurs.
Objets trop complexes et lourds
L’erreur la plus fréquente, commise par les producteurs qui se lancent dans le BIM, est l’importation directe des modèles CAD 3D conçus pour la production mécanique (ex. fichiers STEP, IGES ou SolidWorks) dans les logiciels BIM.
La conception mécanique nécessite le millimètre, le filetage et chaque rayon de courbure interne. Dans le BIM, tout cela est nuisible. Un fichier qui dépasse 2-3 Mégaoctets (Mo) est immédiatement rejeté par les coordinateurs BIM.
La conséquence
Un modèle architectural ou MEP encombré par des objets BIM super détaillés devient instable, ralentit les temps d’ouverture et rend impossibles les opérations de rendu et de détection de conflits.
La solution
Pratiquer ce qu’on appelle la « simplification géométrique ». Les formes courbes complexes doivent être stylisées et les parties internes non visibles (ou non utiles pour le positionnement et la maintenance) doivent être radicalement supprimées lors de la modélisation.
Paramètres inutiles ou redondants
D’un côté, le manque d’informations rend l’objet inutile, tandis que l’excès opposé crée une véritable « intoxication » du modèle. Insérer des dizaines de paramètres liés à des détails industriels internes, des codes de vis d’assemblage ou des tolérances de fabrication microscopiques est totalement inutile pour ceux qui doivent concevoir ou gérer le bâtiment.
Un autre problème courant est la redondance, c’est-à-dire insérer la même donnée sous des noms différents, comme avoir dans le même objet les paramètres Hauteur, H et Height.
La conséquence
Les logiciels de métrage et d’analyse extraient des données dupliquées, faussant les rapports, générant de la confusion dans les filtres de recherche et désorientant les concepteurs.
La solution
Se limiter aux paramètres requis par le cahier des charges informatif (EIR) et par les lignes directrices internationales, en éliminant tout ce qui n’est pas nécessaire pour le calcul, l’installation, le métrage ou la maintenance du composant.
Manque de standardisation
Créer un objet BIM en utilisant des paramètres propriétaires avec des nomenclatures inventées de toutes pièces (par ex. Épaisseur_Isolant_MonMarque) rend cet objet une île déserte incapable de communiquer avec le reste du projet.
Si le logiciel du concepteur est configuré pour lire la transmittance thermique via un paramètre standardisé ou un code IFC spécifique, il ne reconnaîtra jamais une désignation personnalisée inventée par le créateur du contenu.
Sans l’alignement aux dictionnaires de données partagées (comme le bSDD – buildingSMART Data Dictionary) ou aux lignes directrices nationales, l’objet ne pourra jamais être intégré dans les processus de calcul automatique. En conséquence, le concepteur sera contraint de le modifier manuellement ou, très probablement, de le remplacer par l’objet d’un concurrent qui a respecté les normes.

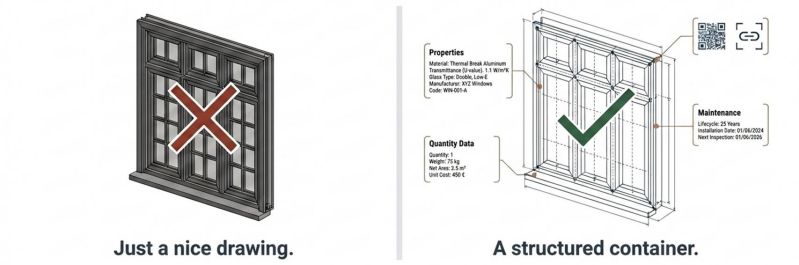

Différence entre un modèle 3D et modèle BIM
FAQ sur la création de contenu BIM
Que signifie en pratique la création de contenu BIM ?
Cela signifie créer le jumeau numérique paramétrique d’un composant réel. Ce n’est pas une simple modélisation 3D, mais un conteneur structuré de données géométriques et informatives capable de dialoguer avec des logiciels de calcul, de simulation énergétique et de maintenance.
Quelle est la différence entre un objet BIM ‘simple’ et un professionnel ?
Les objets simples sont lourds (souvent dérivés de CAD mécaniques), rigides dans la paramétrisation et dépourvus de normes ou de connecteurs. Les objets professionnels sont légers, ont des paramètres dynamiques, incluent des connecteurs MEP pour le calcul des réseaux et suivent des nomenclatures standardisées.
Quelles données sont nécessaires pour créer un contenu BIM efficace ?
Quatre piliers d’information sont nécessaires : des données géométriques fonctionnelles (encombrements et zones de respect), des données techniques et de performance pour les calculs spécialisés (ex. transmission, débits, puissances), des paramètres informatifs (LOI) pour l’annuaire et la gestion des installations, et des codifications standard (IFC, Uniclass, OmniClass) pour les calculs.
Quel est le workflow complet de la création de contenu BIM ?
Le flux se divise en 5 phases : 1) Collecte et analyse des données sources ; 2) Choix du logiciel et paramétrage du modèle ; 3) Modélisation géométrique paramétrique et insertion des connecteurs MEP ; 4) Peuplement des données (LOI) et cartographie IFC ; 5) Test, validation et optimisation du poids du fichier.
Pourquoi est-il une erreur de sauter la phase de test et de validation (Phase 5) ?
Parce que distribuer un objet BIM non testé équivaut à publier un logiciel sans test bêta : d’éventuels bugs géométriques ou informatifs émergeront lors de la conception, bloquant les calculs du professionnel et nuisant à la réputation de la marque.
Comment évoluent les concepts de LOD et LOI dans la création de contenu BIM ?
La norme UNI EN 17412-1 introduit le LOIN (Niveau de Besoin Informatif), dépassant les anciens standards. La géométrie (LOD) doit être évolutive via des filtres de visibilité (basse, moyenne, haute), tandis que la composante informative (LOI) doit contenir uniquement les données utiles aux jalons du projet, évitant la surcharge d’informations.
Quels sont les principales erreurs à éviter dans la création de contenu BIM ?
1) Fichiers trop lourds (plus de 2-3 Mo) dérivés de CAD mécaniques non simplifiés ; 2) Paramètres inutiles ou redondants qui faussent les calculs et créent de la confusion ; 3) Absence de standardisation et utilisation de nomenclatures inventées, rendant l’objet une île incapable de dialoguer avec les logiciels de calcul automatique.
