Installation hydraulique : schéma et conseils pratiques

Si vous devez concevoir une installation hydraulique et que vous recherchez un schéma utile pour comprendre ses logiques et son fonctionnement, lisez cet article.

Vous trouverez de nombreuses informations utiles et des images que vous pourrez utiliser comme exemple pour réaliser votre projet d’installation.

Les schémas et les images du modèle 3D de l’installation ont été réalisés avec un logiciel BIM pour les installations MEP, qui vous permet d’intégrer le modèle 3D des installations directement dans votre projet architectural. Cela facilite la vérification des éventuelles interférences et favorise la collaboration entre les différentes disciplines impliquées dans n’importe quel projet.

Fonctionnement de l’installation hydraulique : les bases

En général, l’installation hydraulique à usage civil se divise en deux principales typologies :

• adduction et distribution de l’eau (chaude et froide), provenant du réseau de distribution d’eau ou d’un réservoir ;
• évacuation des eaux usées, dans le réseau d’égouts communal ou, en l’absence de celui-ci, dans une fosse septique. Les eaux évacuées peuvent être divisées en eaux grises (provenant des machines à laver, lavabos, douches, etc.) et eaux noires (provenant des toilettes).

La partie de l’installation qui transporte l’eau vers les différents accessoires est appelée installation de distribution.

Le schéma suivant représente l’installation de distribution hydraulique d’une salle de bains avec double lavabo, WC, bidet et douche. Les tuyaux transportant l’eau chaude sanitaire sont en rouge et ceux transportant l’eau froide sont en bleu.

Schéma 3D de l’installation hydraulique de distribution

Installation d’adduction et de distribution

L’utilisation efficace de l’eau à l’intérieur d’un bâtiment nécessite une installation d’adduction et de distribution bien conçue et fonctionnelle. Ce système est responsable du transport de l’eau potable depuis les sources d’approvisionnement (réservoirs ou réseaux publics) vers les points d’utilisation à l’intérieur de la structure.

En général, l’installation commence par un compteur, un dispositif de fermeture (vanne d’arrêt) et un filtre pour garantir la qualité de l’eau entrante, suivi d’une pompe ou d’un système de pressurisation assurant un débit constant et adéquat. Le trajet de l’eau comprend des tuyaux principaux et des branches qui mènent aux différents points de puisage, tels que les robinets, les douches et les appareils sanitaires.

Il est essentiel que ces tuyaux soient dimensionnés correctement pour éviter les pertes de pression et garantir un débit suffisant à chaque point du réseau.

Pour desservir les différents points de puisage d’eau dans un bâtiment, il est nécessaire d’avoir des colonnes verticales de plus grande section et des réseaux de distribution horizontaux aux différents étages. Les tuyaux de distribution peuvent être en cuivre, en matériau plastique revêtu ou en PVC. Les colonnes montantes doivent quant à elles avoir une section décroissante vers le haut et peuvent être en acier galvanisé, en polyéthylène haute densité (PEHD), en cuivre ou en PVC.

Pour l’installation de distribution d’eau, la distribution par collecteur est préférable, où chaque point de puisage est desservi individuellement par un seul tuyau, sans raccords, partant d’un collecteur central de distribution et arrivant aux utilisations individuelles. De cette manière, la fermeture d’une seule utilisation n’affecte pas le fonctionnement des autres et les raccords, souvent source de fuites, sont évités. Les collecteurs doivent être placés dans une boîte encastrée dédiée, située dans un endroit facilement accessible pour toute opération de maintenance. La même boîte abrite un collecteur pour l’eau chaude et un pour l’eau froide.

Pour dimensionner l’installation de distribution et de charge, il faut tenir compte des unités de charge (UC) des différents dispositifs composant l’installation.

Installation d’évacuation

Ce système est conçu pour transporter les eaux usées provenant des éviers, des douches, des WC et d’autres appareils sanitaires vers le réseau d’égouts ou le système de traitement des eaux usées. Les tuyaux d’évacuation doivent être dimensionnés correctement pour éviter les obstructions et garantir un débit adéquat. Souvent, les tuyaux d’évacuation sont en PVC ou en polypropylène, des matériaux qui offrent une résistance à la corrosion et à la formation de dépôts. Il est essentiel que l’inclinaison des tuyaux soit soigneusement calculée pour permettre l’écoulement correct des eaux usées par gravité. De plus, l’installation de dispositifs tels que les siphons et les clapets empêche l’entrée d’odeurs désagréables dans les environnements intérieurs et contribue à maintenir le système hygiénique et fonctionnel dans le temps.

Schéma 3D de l’installation hydraulique de distribution logiciel Edificius

Les installations d’évacuation peuvent être de deux types :

• à double tuyau, c’est-à-dire réalisées avec deux tuyaux distincts pour l’évacuation, pour évacuer séparément les eaux noires et les eaux grises ;
• tuyau unique dans lequel convergent indistinctement les eaux noires et les eaux grises.

Si possible, il est toujours conseillé d’avoir une installation d’évacuation à double tuyau car elle offre l’avantage d’une plus grande hygiène. En optant pour cette solution, en effet, on évite que le reflux et les mauvaises odeurs des eaux noires ne remontent à travers les éviers, les douches, les baignoires, etc.

Quoi qu’il en soit, pour éviter le phénomène de reflux, il existe des composants de raccordement entre les appareils sanitaires individuels et les conduites d’évacuation, constitués d’un tube recourbé (en métal, plastique ou PVC) appelé siphon.

Le siphon peut avoir une forme recourbée en «poire», en «U» ou en «S», contenant toujours une petite quantité d’eau capable d’empêcher le retour et la sortie des odeurs désagréables. En raison de sa forme recourbée, cependant, le siphon ralentit le débit des eaux usées, favorisant parfois le dépôt des substances en suspension et entraînant ainsi un blocage de la conduite. C’est pourquoi les siphons doivent toujours être contrôlable et nettoyables, afin de pouvoir éliminer les substances qui causent l’obstruction.

L’installation d’évacuation est constituée de :

• tuyaux horizontaux avec une légère pente (supérieure à 1 %) reliant les différents appareils de service à un regard d’inspection ;
• tuyau horizontal, avec une pente supérieure à 1 %, reliant le regard d’inspection à la culotte située sous les toilettes ;
• colonne d’évacuation (ou fécale) se développant verticalement, destinée à recevoir les eaux noires et à les transporter dans le réseau d’égouts public, après passage dans un regard d’inspection ;
• système de ventilation placée généralement sur le toit du bâtiment.

Appareils sanitaires de l’installation hydraulique

Les appareils qui composent généralement l’installation hydraulique comprennent :

• évier de cuisine – monté sur des équerres en acier ou inséré dans un meuble prévu à cet effet, l’évier doit être positionné de manière que le rebord supérieur se trouve entre 80 et 85 cm du sol. Les tuyaux d’eau chaude et d’eau froide doivent avoir un diamètre d’au moins 1/2 pouce et doivent être raccordés à un mitigeur permettant de régler la température de l’eau. Le tuyau d’évacuation, d’un diamètre de 40 mm, doit être équipé d’un siphon contrôlable et doit suivre une pente supérieure à 1 % pour transporter l’eau vers un regard d’inspection ;
• lave-linge et lave-vaisselle – pour l’alimentation en eau du lave-linge ou du lave-vaisselle, il est généralement nécessaire de prévoir une alimentation en eau froide, à quelques exceptions près pour certains modèles de lave-linge qui nécessitent également une alimentation en eau chaude. Le robinet d’alimentation doit être du type à vis et être positionné à une hauteur comprise entre 60 et 70 cm du sol. Pour l’évacuation, qui doit être située à environ 80 cm du sol, il est essentiel de prévoir un regard d’inspection et une pente du tuyau d’au moins 1 % ;
• lavabo de salle de bains – le lavabo de salle de bains peut également être monté sur des équerres en acier, posé sur une colonne en porcelaine, posé ou encastré dans un meuble de salle de bains. Dans tous les cas, il est important de le positionner à une hauteur d’environ 80 cm du sol. Le robinet, généralement monotrou (où le mélange de l’eau se fait en soulevant et en tournant vers la droite ou la gauche le levier du robinet), doit être équipé de robinets d’arrêt permettant l’isolement en cas de rupture. Le tuyau d’évacuation, d’un diamètre de 40 mm, doit également être équipé d’un siphon contrôlable et suivre une pente supérieure à 1 % ;
• baignoire et douche – la baignoire, généralement en fonte ou en acier émaillé, peut être choisie, dans les produits les plus récents, en acrylique (ou méthacrylate), en résine, en fibre de verre ou en Corian. Elle nécessite un robinet d’eau avec des attaches de 1/2 pouce et un écoulement avec un tuyau de 40 mm, avec une pente supérieure à 1 % et équipé d’un regard d’inspection. De manière similaire, pour la douche, il est nécessaire de prévoir un bac de collecte d’eau, un bras pivotant avec robinet et un écoulement avec les mêmes spécifications de pente et de dimension du tuyau. Les receveurs de douche peuvent également être en résine ou en acrylique, composés d’un mélange qui les rend résistants, légers mais également personnalisables en couleur, forme et taille ;
• bidet – peut être posé directement sur le sol, encastré ou suspendu sur des équerres. Il est équipé d’un mitigeur monotrou pour la distribution d’eau chaude et froide. Le tuyau de vidange, de 40 mm, est équipé d’un siphon et doit de préférence se déverser dans un regard d’inspection ;
• toilette – la toilette peut être avec vidange au sol ou à fixation murale, suspendue ou encastrée. Elle est déjà équipée d’un siphon intégré. La vidange doit être effectuée avec un embout de 70/80 mm de diamètre, avec une pente supérieure à 1 %, jusqu’à la colonne d’évacuation verticale, qui a un diamètre d’au moins 100 mm. La cuve de collecte d’eau (chasse d’eau) peut être externe ou encastrée dans le mur. Elle a une capacité de 10 litres et est alimentée par un tuyau de 3/8 de pouce avec robinet d’arrêt.

Plan hydraulique

Après avoir analysé tous les composants d’une installation hydraulique standard, il est possible de réaliser le plan de l’installation, nécessaire à la fois lors de la mise en chantier de l’ouvrage pour communiquer à l’entreprise d’exécution tous les détails nécessaires à sa réalisation, et lors de l’approbation du projet.

Pour concevoir une installation hydraulique, il peut être très utile d’utiliser un logiciel BIM pour les installations MEP avec lequel vous pouvez modéliser l’installation en 3D.

Système d’évacuation (en orange) et système de distribution (en jaune) éviers de salle de bains issu du logiciel Edificius

À partir du modèle du projet architectural, il est possible de modéliser les tuyauteries (adduction, évacuation, distribution, eau chaude, froide, etc.) et d’insérer les équipements directement à partir d’une riche bibliothèque d’objets BIM. De cette manière, la conception est réaliste et détaillée, et évite les problèmes et les imprévus lors de la réalisation de l’installation.

Capture d’écran du logiciel de conception Edificius BIM MEP

L’image ci-dessus montre un écran du logiciel qui montre l’intégration entre le modèle BIM et le modèle MEP. Le schéma montre comment les tuyauteries d’eau chaude et d’eau froide partent du collecteur situé à l’intérieur de la salle de bains pour atteindre les différents appareils.

Au collecteur, chaque tuyauterie a sa vanne d’arrêt pour être exclue individuellement du système. Au collecteur arrivent deux tuyauteries : une pour l’eau chaude, provenant de la chaudière pour la production d’ECS, et l’autre pour l’eau froide. Chaque appareil est également connecté au système d’évacuation, qui converge dans la colonne d’évacuation verticale, avant d’atteindre le réseau d’égouts public.

La modélisation 3D est très utile pour avoir un contrôle total sur tous les éléments et pour obtenir automatiquement :

• des documents graphiques (plans, coupes, etc.) ;
• des feuilles d’exécution du projet ;
• un rapport technique ;
• une nomenclature des composants ;
• un devis estimatif.

Comment l’énergie hydraulique se déplace de la pompe à l’actionneur

La transmission de l’énergie à l’intérieur d’un circuit hydraulique repose sur la conversion et le transfert de force à travers un fluide sous pression.

Le processus commence par le générateur (la pompe), qui reçoit de l’énergie mécanique d’un moteur (électrique ou à combustion interne) et la transforme en énergie fluidodynamique, imprimant au fluide un certain débit (Q) et une pression (P).

À travers le réseau de conduites et de vannes de régulation, le fluide sous pression s’écoule vers l’actionneur (qu’il s’agisse d’un cylindre pour des mouvements linéaires ou d’un moteur hydraulique pour des rotations). Une fois arrivé à destination, le fluide exerce une poussée sur les éléments mobiles de l’actionneur, reconvertissant l’énergie hydraulique en travail mécanique utile pour actionner des équipements ou des machines.

Du principe physique à la modélisation BIM MEP

Dans un flux de travail traditionnel, l’équilibre entre la pompe et l’actionneur est souvent estimé avec de larges marges de tolérance, entraînant un surdimensionnement des composants, des consommations énergétiques élevées et une usure prématurée des équipements.

L’adoption de la méthodologie BIM appliquée au domaine MEP (Mécanique, Électrique, Plomberie) révolutionne ce processus :

• calcul précis des pertes de charge réelles – en intégrant les données paramétriques des tuyaux, vannes et coudes, les logiciels BIM MEP calculent analytiquement les résistances hydrauliques le long de l’ensemble du tracé 3D, fournissant la prévalence exacte requise à la pompe ;
• simulation et choix du composant optimal – il est possible de puiser directement dans les bibliothèques numériques des fabricants (objets BIM) pour tester le comportement de différentes pompes et actionneurs avant l’installation, garantissant que le point de travail réel coïncide avec le point de rendement maximal de la machine ;
• résolution des interférences physiques et fonctionnelles (Clash Detection) – en reconfigurant la disposition des tuyauteries dans le modèle d’information pour éviter les collisions avec des structures ou d’autres installations, on élimine les coudes inutiles ou les changements de direction serrés, réduisant les pertes de pression localisées et préservant le rendement énergétique vers l’actionneur.

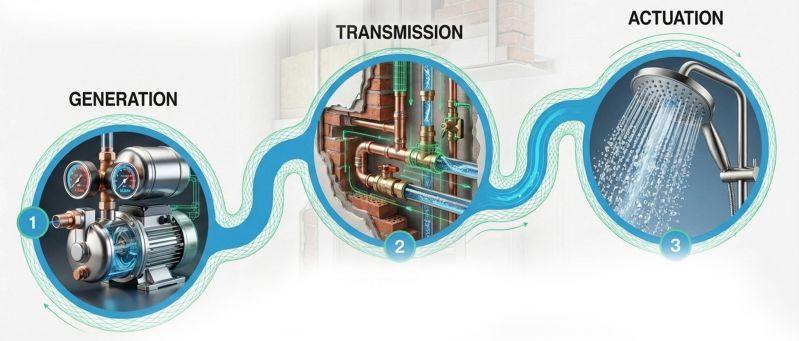

Génération, transmission, actionnement

Pourquoi la seule pression ne suffit pas à expliquer le fonctionnement d’un système hydraulique

Lorsque l’on parle de systèmes hydrauliques ou sanitaires, on a souvent tendance à considérer la pression comme le seul paramètre fondamental pour évaluer leur efficacité. Dans la croyance commune, « plus de pression » équivaut automatiquement à un système plus performant. Cependant, du point de vue de l’ingénierie des fluides, la pression ne représente qu’une moitié de l’équation.

La pression mesure la force par unité de surface (N/m² ou bar) et est le facteur qui définit la capacité du système à surmonter une résistance ou à soulever une charge. Mais la seule pression indique une énergie potentielle : à elle seule, elle ne génère pas de mouvement ni n’effectue de travail.

La triade fondamentale : pression, débit et puissance

Pour comprendre vraiment la dynamique d’un circuit hydraulique, il est nécessaire de mettre en relation la pression avec le débit :

• Pression (P) – détermine combien de force le système peut exercer (par exemple pour surmonter les dénivelés du bâtiment ou actionner un actionneur);
• Débit (Q) – définit le volume de fluide qui s’écoule dans l’unité de temps (l/min ou m³/h). C’est ce paramètre qui détermine la vitesse à laquelle le travail est effectué (ex. la rapidité de déplacement d’un piston ou la quantité d’eau fournie à un utilisateur dans le temps souhaité).
• Puissance hydraulique (P_h) – est le produit réel de la combinaison des deux grandeurs (P_h = P x Q).

Un système avec une pression très élevée mais un débit presque nul (comme une pompe pour des essais hydrostatiques) n’est pas capable de déplacer efficacement des actionneurs ni de servir simultanément plusieurs points de distribution dans un bâtiment. Au contraire, un débit abondant sans une pression adéquate ne parviendra pas à surmonter les gravités ou les pertes de charge du réseau.

Pression, débit et puissance

Le rôle du BIM MEP dans l’équilibre entre pression et débit

Dans la conception traditionnelle, évaluer l’interaction dynamique entre pression et débit le long de réseaux complexes nécessitait des calculs analytiques simplifiés, qui entraînaient souvent des erreurs de sous ou surdimensionnement.

Avec l’intégration de la modélisation BIM MEP, l’analyse de ces deux variables devient extrêmement précise et prédictive :

• calcul hydraulique dynamique en temps réel – le logiciel prend en compte la géométrie 3D réelle, les rugosités des matériaux et les facteurs de simultanéité d’utilisation pour calculer le débit correct dans chaque branche du circuit, garantissant en même temps que la pression résiduelle aux points terminaux soit optimale ;
• prévention du phénomène de cavitation et des coups de bélier – une combinaison incorrecte de vitesses d’écoulement (débit) et de chutes de pression locales peut provoquer des turbulences nuisibles. Le modèle BIM permet d’identifier les points critiques avant l’installation physique ;
• simulation des conditions d’exploitation réelles – grâce aux propriétés paramétriques des composants insérés dans le modèle, il est possible de simuler des scénarios d’utilisation simultanée des utilisateurs, vérifiant que la chute de pression ne compromet pas le flux d’eau requis par les actionneurs ou les équipements.

Que se passe-t-il à l’intérieur des vannes lorsque un circuit hydraulique change de direction

L’inversion du flux ou la déviation du fluide vers différentes sections de l’installation est l’une des opérations les plus fréquentes et délicates dans un circuit hydraulique. Ce changement de direction est régulé par des vannes de contrôle directionnel (comme des distributeurs à tiroir/à bascule, des vannes à bille ou à trois voies).

Mais que se passe-t-il exactement à l’intérieur de ces composants lors de la commutation ?

Mécanique interne et fluidodynamique de la commutation

• Déplacement de l’élément d’étanchéité (Bascule/Obturateur) – lorsqu’un ordre (manuel, électrique ou piloté) est envoyé, l’élément interne à la vanne se déplace à l’intérieur du siège. Ce mouvement géométrique aligne ou obstrue des conduits internes spécifiques (portes), mettant en communication la ligne d’alimentation avec la chambre désirée de l’actionneur et reliant simultanément la chambre opposée à la ligne de décharge/retour.
• Laminage du flux et pics de pression – pendant la phase transitoire d’ouverture et de fermeture des conduits (pendant que la bascule se trouve dans une position intermédiaire), la section de passage se réduit drastiquement. Ce phénomène provoque un laminage momentané du fluide, avec une augmentation locale brusque de la vitesse et une chute de pression locale en conséquence.
• Inertie et coup de bélier (Transitoires hydrauliques) – la variation soudaine de la direction de la colonne d’eau ou d’huile génère des ondes de surpression dues à l’inertie de la masse de fluide en mouvement. Sans une progression adéquate dans l’ouverture ou un système d’amortissement approprié, ces pics transmissifs peuvent fatiguer les tuyauteries, provoquer des vibrations, du bruit et une usure prématurée des joints internes.

La gestion des composants de régulation dans le workflow BIM MEP

Dans le flux de travail numérique, une vanne de commutation n’est pas une simple représentation graphique 3D, mais un objet paramétrique complexe qui renferme toutes les caractéristiques fonctionnelles et fluidodynamiques nécessaires au bon fonctionnement de l’installation :

• intégration des coefficients de débit (K_v / C_v) – à l’intérieur du modèle BIM MEP, les vannes directionnelles sont associées aux coefficients de perte de charge spécifiques fournis par le fabricant. Le logiciel reconnaît les chutes de pression introduites par la vanne tant en position de repos qu’en phase de déviation du flux ;
• simulation des transitoires et de la compatibilité de pression – la modélisation informative permet de vérifier que la pression nominale (PN) de la vanne et ses tolérances aux pics hydrauliques sont proportionnées aux sollicitations maximales prévues dans le circuit lors des changements de direction ;
• correct positionnement et manœuvrabilité dans l’espace – la détection de conflits et l’analyse des encombrements (espaces de respect) garantissent que les actionneurs électriques ou pneumatiques des vannes sont facilement accessibles pour les opérations de maintenance, de calibration ou de remplacement périodique.

Configuration des installations d’une salle de bain

FAQ sur l’installation hydraulique

Comment fonctionne une installation hydraulique et quelles en sont les bases ?

En général, l’installation hydraulique à usage civil se divise en deux principales typologies : l’adduction et la distribution de l’eau (froide et chaude), provenant d’un aqueduc ou d’un réservoir ; l’évacuation des eaux usées, dans le réseau d’égouts municipal, ou, en l’absence, dans une fosse septique. Les eaux conduites dans l’évacuation peuvent être subdivisées en eaux blanches (celles provenant de machines à laver, lavabos, douches, etc.) et eaux noires (provenant des évacuations dans les toilettes). La partie de l’installation qui s’occupe de conduire l’eau aux différents accessoires est justement appelée installation de distribution.

Comment sont structurées les installations d’adduction et de distribution ?

Ce système est responsable du transport de l’eau potable des sources d’approvisionnement vers les points d’utilisation. En général, il commence par un compteur, un dispositif de fermeture et un filtre, suivi d’une pompe ou d’un système de pressurisation. Il comprend des canalisations principales et des branches (en cuivre, PVC, PEHD ou acier galvanisé) avec des colonnes verticales à section décroissante vers le haut. La distribution à collecteur est préférable, où chaque point de distribution est servi individuellement par un seul tuyau sans joints partant d’un collecteur central placé dans une boîte encastrée.

Comment fonctionne l’installation d’évacuation et quelles typologies existent ?

L’installation d’évacuation conduit les eaux usées vers le réseau d’égouts ou le système de traitement. Elle peut être à double tuyau (pour évacuer séparément les eaux noires et blanches, solution recommandée pour une meilleure hygiène) ou à tuyau unique. Elle comprend des canalisations horizontales avec une pente supérieure à 1 %, une boîte d’inspection, une colonne d’évacuation (ou fécale) et un évent de ventilation en toiture. Pour éviter le reflux de mauvaises odeurs, on utilise des siphons (à poire, en U ou en S), qui doivent toujours être inspectables et nettoyables.

Quelles sont les principales appareils sanitaires de l’installation hydraulique et leurs spécifications ?

Les appareils incluent : évier de cuisine (bord à 80-85 cm du sol, tuyau d’évacuation de 40 mm avec pente >1 %) ; machine à laver et lave-vaisselle (robinet à vis à 60-70 cm, évacuation à 80 cm avec pente >1 %) ; lavabo de salle de bain (hauteur ~80 cm, robinet avec vannes d’arrêt, évacuation de 40 mm) ; baignoire et douche (distributeur avec raccords de 1/2 pouce et évacuation de 40 mm avec pente >1 %) ; bidet (mitigeur monocommande, évacuation de 40 mm) ; toilette (siphon intégré, évacuation de 70/80 mm avec pente >1 % vers une colonne d’au moins 100 mm, chasse d’eau de 10 litres alimentée par un tuyau de 3/8 de pouce).

À quoi sert le schéma de l’installation hydraulique et quels avantages offre le BIM MEP ?

Le schéma de l’installation est nécessaire tant en phase de chantier que pour l’approbation du projet. L’utilisation d’un logiciel BIM MEP permet la modélisation 3D intégrée au projet architectural. Dans le collecteur, chaque tuyau a une vanne d’arrêt individuelle pour l’exclusion de l’installation. La modélisation 3D permet d’éviter les interférences et d’obtenir automatiquement : des documents graphiques, des plans d’exécution, un rapport technique, une liste des composants et un devis métrique estimatif.

Comment l’énergie hydraulique se déplace-t-elle de la pompe à l’actionneur et quel est le rôle du BIM MEP ?

Le processus commence par la pompe qui transforme l’énergie mécanique en énergie fluidodynamique, imprimant au fluide un débit (Q) et une pression (P). Le fluide s’écoule à travers des conduites et des vannes vers l’actionneur (cylindre ou moteur hydraulique), reconvertissant l’énergie hydraulique en travail mécanique. L’adoption du BIM MEP révolutionne ce processus en permettant le calcul précis des pertes de charge réelles le long du tracé 3D, la simulation et le choix du composant optimal parmi les bibliothèques numériques des fabricants et la résolution des interférences physiques et fonctionnelles (Clash Detection) pour éviter les gaspillages énergétiques.

Pourquoi la seule pression ne suffit-elle pas à expliquer le fonctionnement d’une installation hydraulique ?

La pression (P) mesure la force par unité de surface et est l’énergie potentielle pour surmonter une résistance, mais à elle seule, elle ne génère pas de mouvement. Pour comprendre la dynamique, il faut considérer la triade fondamentale : Pression (P), Débit (Q – volume de fluide par unité de temps qui définit la vitesse du travail) et Puissance hydraulique (Ph = P x Q). Un système avec une haute pression mais sans débit ne déplace pas les actionneurs, tout comme un grand débit sans pression ne surmonte pas les pertes de charge.

Comment le BIM MEP aide-t-il à équilibrer pression et débit ?

Le BIM MEP remplace les calculs analytiques simplifiés en offrant : un calcul hydraulique dynamique en temps réel basé sur la géométrie 3D et les rugosités des matériaux ; la prévention des phénomènes de cavitation et des coups de bélier en identifiant les points critiques avant l’installation ; la simulation des conditions d’exploitation réelles pour vérifier l’impact de l’utilisation simultanée des services sur la pression résiduelle.

Que se passe-t-il à l’intérieur des vannes lorsqu’un circuit hydraulique change de direction ?

Lors de la commutation via des vannes directionnelles, trois phases se produisent : 1) Déplacement de l’élément d’étanchéité (navette/obturateur) qui aligne ou obstrue les portes de passage ; 2) Laminage du flux et pics de pression pendant la phase transitoire, avec réduction de la section de passage et augmentation locale de la vitesse ; 3) Inertie et coup de bélier (transitoires hydrauliques) générés par la variation soudaine de la colonne d’eau/huile. Le BIM MEP gère ces composants en intégrant les coefficients de débit (Kv / Cv), en simulant les transitoires et en garantissant la manœuvrabilité correcte dans l’espace grâce à la Clash Detection.
