Rénover et reconstruire avec un logiciel de BIM: Résidence Dulwich
Est-il possible d'utiliser un logiciel de BIM pour la conception architecturale pour rénover ou reconstruire une structure ? Voyons comment le projet de la Résidence Dulwich a été modélisée avec Edificius
Les propriétaires de la «Résidence Dulwich», une maison historique du 1920, se sont adressés au bureau naturehumaine_architecture_design parce qu'ils voulaient réorganiser et augmenter les espaces.
La Résidence Dulwich, située sur un grand terrain de la côte sud de Montréal, a été conçue selon les exigences des propriétaires:
Des intérieurs contemporains en harmonie avec les espaces existants et une architecture qui met l'accent sur la brique apparente, caractéristique de la structure historique.
La maison existante a été réorganisée pour répondre aux besoins des clients.
Avant les travaux de rénovation et expansion, le hall d'entrée et le salon se développaient au rez-de-chaussée et la zone dédiée aux enfants était située au deuxième étage.
Le projet a été conçu en créant deux volumes : un nouveau volume adapté à travers un espace de connexion a été rattaché à celui déjà existant en briques. Ce choix architectural est mis en évidence sur la façade par une bande verticale en verre transparent.
Les volumes à double hauteur maintiennent l'atmosphère chaleureuse de la maison et relient les zones communes au rez-de-chaussée avec plus d'espaces réservés au deuxième étage.
Rénovation et distribution architecturale des espaces de la résidence Dulwich
- Coupe 1 Résidence Dulwich

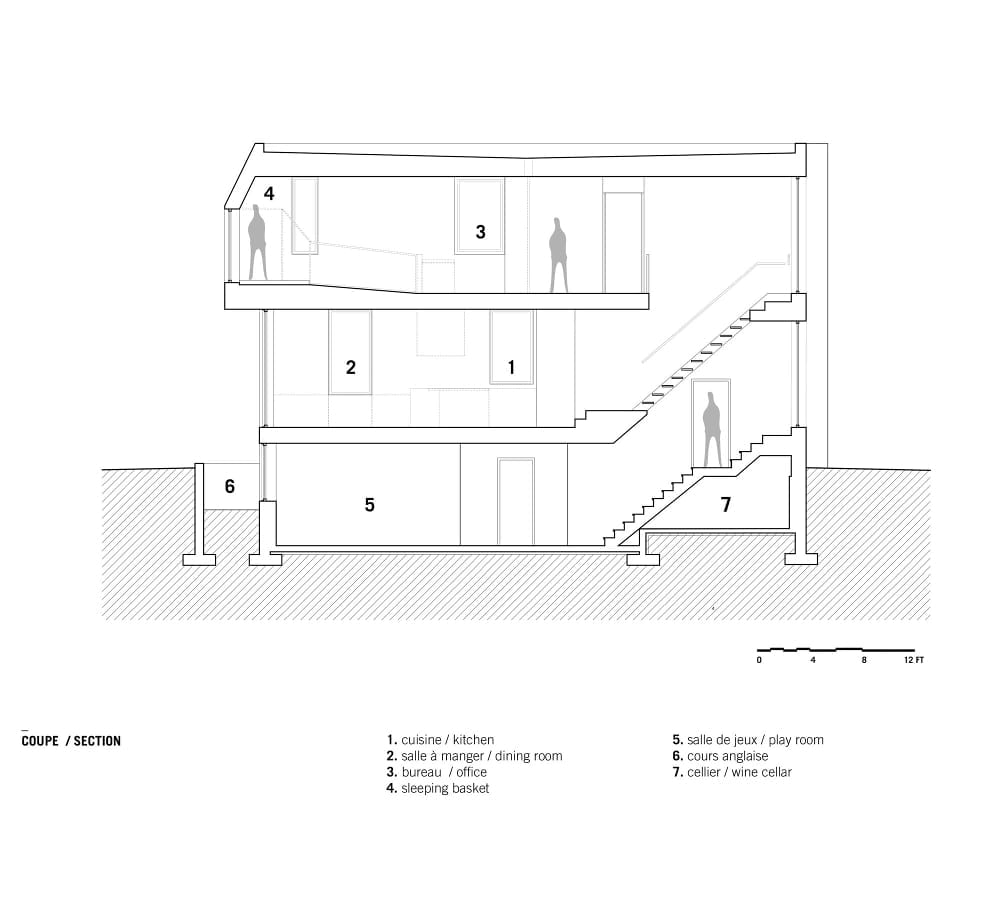

- Coupe 2 Rédidence Dulwich

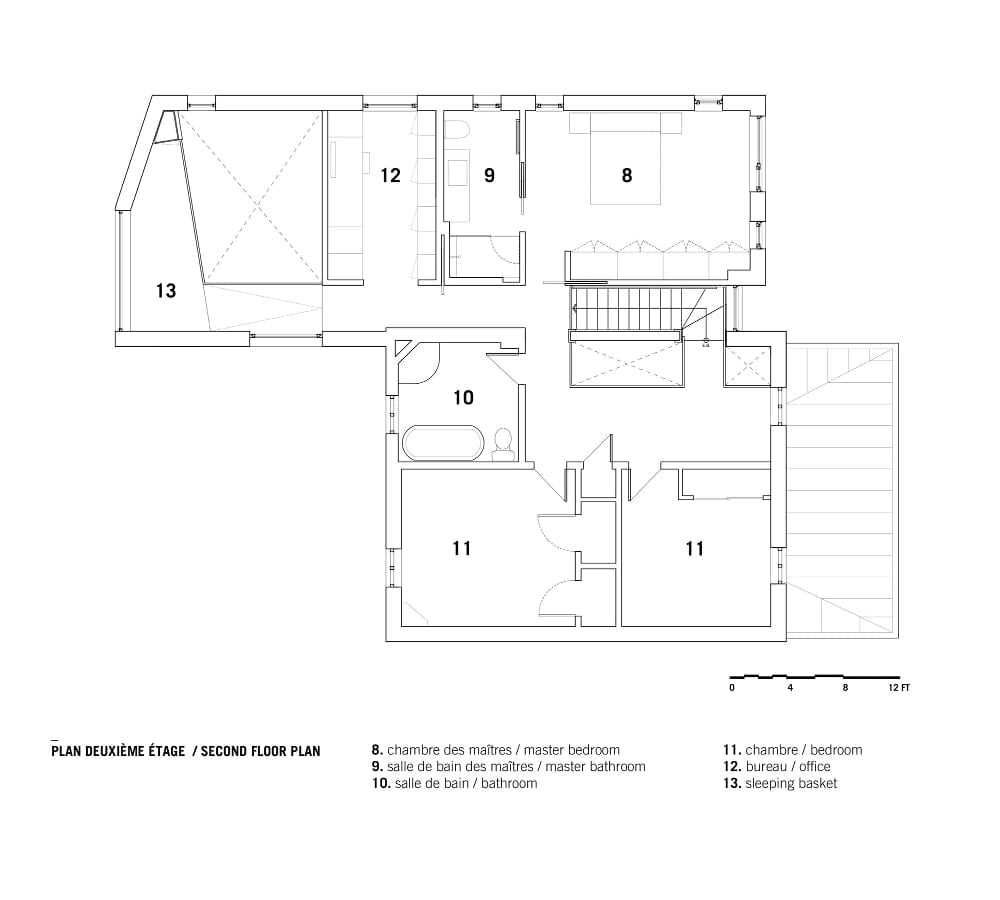

- Plan deuxième étage Rèsidence Dulwich

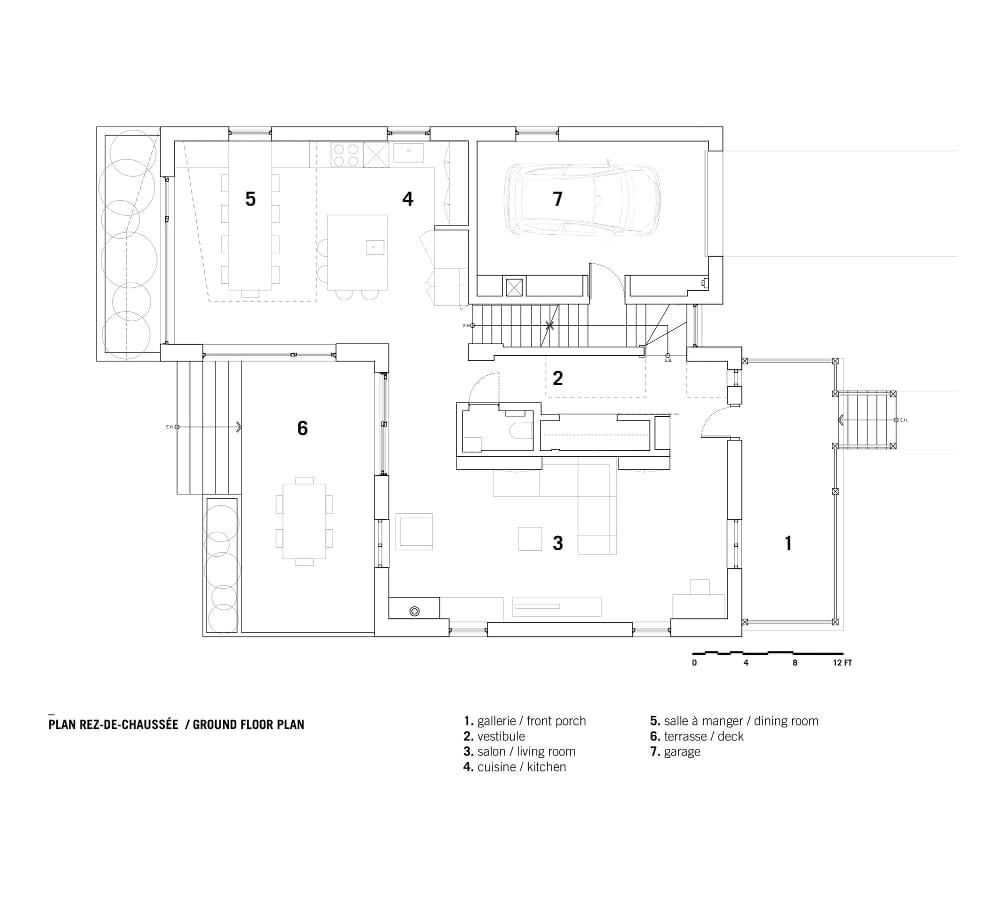

- Plan rez de chausée Résidence Dulwich
- Coupe axonométrique Résidence Dulwich
La rénovation commence par une maçonnerie en brique apparentes qui constitue la base de la maison et est aussi le support du corps architectural revêtit en acier et réalisé en saillie, vers l’extérieur de la cour.
Juste cette partie en encorbellement est illuminée par une grande fenêtre. De cette façons un espace de détente dédié aussi aux enfants a été créé vers le jardin. Cet espace est visuellement relié à la cuisine et à la salle à manger situées au rez-de-chaussée, grâce au fait que sur toute la zone est présente une mezzanine.
En outre le nouveau bloc est construit au niveau sous-sol, visible depuis l'accès extérieur car il est entouré d'une petite zone d'excavation qui sert à donner de la lumière et de l'air au niveau inférieur.
Enfin, pour ce qui concerne l'accès principal de la maison, contrairement au sous-sol, une terrasse en bois qui relie le volume de la maison existante à l'extérieur a été construite.
- Vitrage du salon et zon relax de la résidence Dulwich

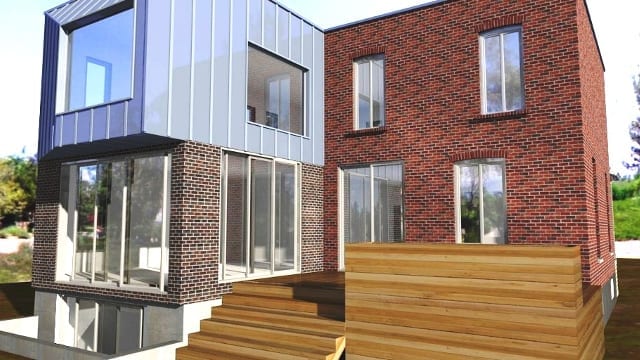

- Arrière de la résidence de Dulwich
- Bloc en saillie de la Résidence Dulwich
- Détail du bloc en saillie de la résidence Dulwich
- Entrée de la résidence Dulwich
- Terrasse arrière de la résidence Dulwich
Comment concevoir une rénovation à l'aide d'un logiciel de BIM pour l'architecture
Avec le logiciel de BIM pour la conception architecturale Edificius, nous avons reproduit les étapes de conception nécessaires à la réalisation de la Résidence Dulwich grâce à la fonction "Groupe de Projet". Cette fonctionnalité pour la gestion avancée de variantes ou de rénovations permet l'intégration automatique de deux maquettes architecturales BIM.
Les objets architecturaux (enveloppes, fenêtres, enveloppes horizontale, etc.) de la maquette BIM de la «Situation existante» acquièrent la propriété d'EXISTANT, tandis que les nouveaux objets architecturaux saisis dans la «Situation de conception» acquièrent la propriété de NOUVEAU.
Grâce à des Outils spécifique (démolisseur, truelle et baguette magique), nous pouvons démolir ou reconstruire des objets architecturaux. Le «Groupe de Projet» gère toutes les informations générées par la comparaison dynamique entre la situation d'origine et la situation modifiée.
Les dessins de comparaison (planimétries, plans, coupes, élévations) entre la situation existante et la situation de conception des deux maquettes numériques sont produits automatiquement.
Ci-dessous nous pouvons visualiser une vidéo panoramique réalisée avec le logiciel de BIM pour la conception architecturale 3D Edificius.
