Système SCADA et télécontrôle de l’eau : technologies, sécurité et interopérabilité

Garantir une gestion intelligente et efficace des ressources en eau représente aujourd’hui une priorité pour les gestionnaires du service d’eau intégré et les administrations publiques. Les changements climatiques, la croissance de la demande et la nécessité d’assurer la continuité et la qualité du service nécessitent des outils capables de surveiller et contrôler les réseaux d’eau de manière précise et rapide.

Dans ce scénario en évolution rapide, les systèmes SCADA (Supervisory Control And Data Acquisition) se confirment comme des technologies clés pour la télégestion et la gestion à distance des infrastructures hydrauliques. Grâce à la collecte de données en temps réel, à l’automatisation des processus et à la possibilité d’intervenir à distance, ces systèmes améliorent la rapidité d’intervention et optimisent l’efficacité opérationnelle.

Dans cet article, nous approfondirons le fonctionnement des systèmes SCADA, les avantages qu’ils offrent et comment ils évoluent vers des modèles de plus en plus numériques, intégrés et intelligents.

Il est important de rappeler que les réseaux d’eau ne sont pas seulement des infrastructures à surveiller, mais des systèmes complexes qui nécessitent un entretien constant, ponctuel et documenté. Pour soutenir les services publics dans la gestion opérationnelle et stratégique des installations, un logiciel de GMAO avancé est aujourd’hui disponible, conçu pour planifier les interventions, suivre les activités, gérer le cycle de vie des actifs et optimiser les ressources. Cette solution numérique permet d’améliorer l’efficacité de la maintenance, de réduire les temps d’arrêt et de garantir la continuité du service, même dans des infrastructures complexes et territorialement dispersées comme celles du service d’eau intégré.

Qu’est-ce qu’un système SCADA pour les réseaux d’eau ?

Un système SCADA (Supervisory Control and Data Acquisition) pour les réseaux d’eau est une plateforme qui permet de surveiller, contrôler et automatiser à distance des installations et infrastructures réparties sur le territoire. Il collecte des données en temps réel provenant de réservoirs, de pompes, de vannes, de capteurs et les rend disponibles pour l’analyse, le contrôle opérationnel et la gestion des alarmes.

Grâce à un réseau de dispositifs intelligents et à un centre de supervision, il permet une vision unifiée et centralisée de l’ensemble du système d’eau, réduisant les temps d’intervention, optimisant les ressources et améliorant la qualité du service.

Contrairement à une approche manuelle ou locale, le système SCADA fonctionne à grande échelle, gérant des installations même très éloignées les unes des autres et garantissant la continuité opérationnelle, la traçabilité des événements et une plus grande efficacité énergétique et de gestion.

Composants de base (RTU, PLC, HMI, réseau de communication)

Un système SCADA pour le secteur de l’eau se compose d’une série d’éléments matériels et logiciels qui collaborent pour garantir l’acquisition de données en temps réel, la supervision à distance et le contrôle des installations réparties sur le territoire.

Les composants principaux sont :

• RTU (Remote Terminal Unit) : ce sont des dispositifs périphériques installés sur le terrain, qui acquièrent les signaux provenant de capteurs (comme le niveau, la pression, le débit, la qualité de l’eau) et les transmettent au système central. En plus de la collecte de données, les RTU peuvent également exécuter des commandes automatiques préprogrammées, servant de pont entre le terrain et le centre de contrôle ;
• PLC (Programmable Logic Controller) : contrôleurs logiques programmables qui gèrent le fonctionnement des équipements électromécaniques locaux, tels que les pompes, les vannes ou les agitateurs hydrauliques. Ils sont conçus pour répondre en temps réel à des conditions spécifiques et pour maintenir les fonctions critiques opérationnelles même en cas de déconnexion du système central ;
• HMI (Human-Machine Interface) : c’est l’interface graphique qui permet aux opérateurs d’interagir avec le système SCADA. Elle affiche l’état des installations en temps réel, signale des alarmes, permet la modification des paramètres et l’envoi de commandes. Elle peut être installée localement sur le site ou être accessible à distance via un centre opérationnel ou des plateformes web ;
• réseau de communication : c’est l’infrastructure qui relie tous les dispositifs du système (RTU, PLC, capteurs et centre de supervision). Il peut inclure des technologies câblées (comme la fibre optique, l’Ethernet industriel) ou sans fil (radio, LTE/5G, LoRaWAN). Les protocoles utilisés, dont Modbus, DNP3 et IEC 60870-5-104, assurent l’échange fiable et sécurisé des données.

L’intégration efficace de ces composants est ce qui permet à un système SCADA d’offrir contrôle, automatisation et une vue d’ensemble détaillée sur des réseaux d’eau complexes, même dans des environnements éloignés ou difficiles d’accès physiquement.

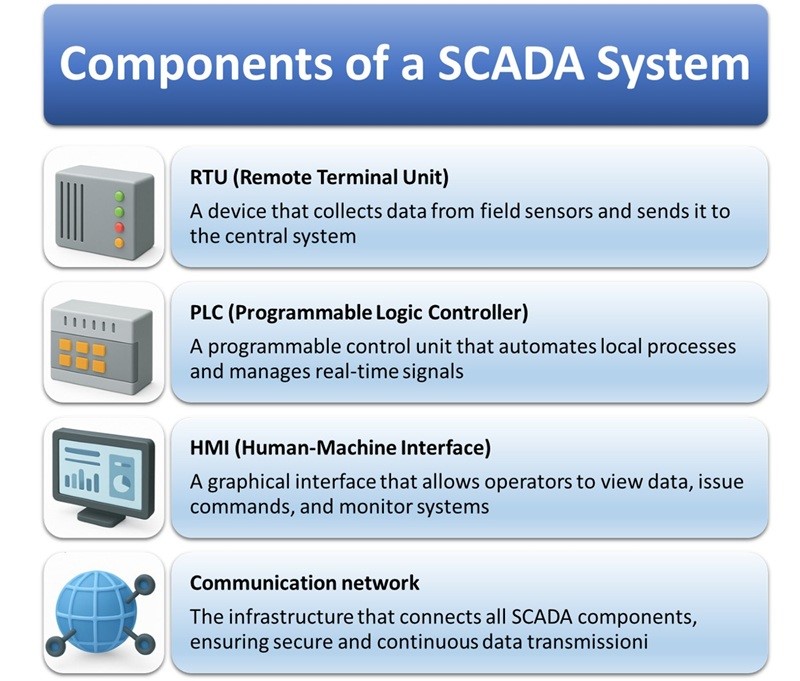

Composants d’un système SCADA

Fonctionnement : collecte de données, alarmes, historisation, contrôle à distance

Le fonctionnement d’un système SCADA pour réseaux d’eau repose sur quatre activités fondamentales, qui permettent une gestion intelligente et proactive des infrastructures :

• collecte de données : grâce à des capteurs connectés à des RTU et PLC, le système acquiert en temps réel des grandeurs physiques telles que niveaux, pressions, débits, consommations, qualité de l’eau, état des pompes et des vannes. Ces données sont transmises au centre SCADA pour traitement et visualisation ;
• gestion des alarmes : le système est capable de détecter automatiquement des conditions anormales (ex. dépassement de seuils de pression, panne d’une pompe, réservoir vide) et de générer des alarmes visuelles, sonores ou des notifications automatiques aux opérateurs. Les alarmes peuvent déclencher des réponses automatiques ou nécessiter une intervention manuelle ;
• historisation : toutes les données collectées sont enregistrées dans des bases de données historiques, utiles pour des analyses ultérieures, des rapports, l’optimisation des processus et la traçabilité. L’historisation permet également d’identifier des tendances et des anomalies récurrentes ;
• contrôle à distance : l’opérateur peut agir à distance sur le système, par exemple en démarrant ou en arrêtant des pompes, en réglant des vannes, en modifiant des seuils ou des logiques de contrôle. Cela permet des interventions rapides sans avoir besoin de se rendre physiquement sur le site.

Ensemble, ces fonctions permettent de passer d’une gestion réactive à une gestion proactive, où le système non seulement détecte les problèmes, mais aide à les prévenir et à optimiser l’efficacité opérationnelle.

Fonctions du système SCADA

Avantages et bénéfices opérationnels des systèmes SCADA dans le secteur de l’eau

L’adoption de systèmes SCADA dans le secteur de l’eau entraîne des bénéfices concrets sur le plan opérationnel, économique et de gestion. La possibilité de surveiller en temps réel les infrastructures, détecter les dysfonctionnements, historiser les données et intervenir à distance permet aux gestionnaires d’augmenter l’efficacité du service, de réduire les temps de réponse et de contenir les coûts.

L’intégration avec des dispositifs intelligents et des réseaux de communication évolués permet d’automatiser les processus, d’améliorer la qualité du service fourni et de réduire l’intervention humaine dans les opérations répétitives ou dans des conditions critiques. De plus, grâce à la disponibilité continue des données, il est possible d’optimiser l’utilisation des ressources, de mieux planifier la maintenance et de soutenir les décisions opérationnelles avec des analyses basées sur des preuves réelles.

Les avantages ne se limitent pas à l’efficacité, les systèmes SCADA jouent également un rôle déterminant dans la gestion des urgences, la cybersécurité, la conformité réglementaire et la résilience des infrastructures. Dans les paragraphes suivants, nous analyserons en détail ces aspects.

Surveillance en temps réel et gestion des urgences

Les systèmes SCADA fournissent une vision constante de l’état du réseau d’eau, permettant des interventions rapides et coordonnées en cas de pannes ou d’anomalies. Les principaux avantages incluent :

• mise à jour continue des pressions, débits, niveaux et fonctionnement des installations ;
• detection immédiate des fuites, blocages ou variations anormales ;
• alarmes automatiques en cas de dépassement de seuils critiques ;
• activation d’actions correctives prédéfinies (ex. fermeture de vannes, arrêt de pompes) ;
• accès à distance pour diagnostic et intervention sans présence physique ;
• temps de réponse réduits et plus grande continuité du service, même en cas d’urgence.

Automatisation et réduction des coûts opérationnels

Grâce à l’automatisation, les systèmes SCADA simplifient la gestion opérationnelle et réduisent les dépenses. Parmi les principaux bénéfices :

• contrôle automatique des pompes, vannes et installations selon des logiques prédéfinies ;
• moins d’interventions manuelles et d’inspections sur le terrain ;
• économie d’énergie avec régulation intelligente des cycles de fonctionnement ;
• maintenance préventive basée sur des données historiques ;
• réduction des coûts liés à des pannes imprévues et meilleure utilisation du personnel.

Sécurité et conformité : cybersécurité, redondance, urgences

La protection des infrastructures SCADA est essentielle pour assurer la continuité opérationnelle et la fiabilité du service. Les principaux domaines d’intervention comprennent :

• cybersécurité, avec l’adoption de protocoles sécurisés, d’authentifications robustes et de mises à jour constantes, pour prévenir les intrusions, manipulations et attaques informatiques ;
• redondance, grâce à des composants dupliqués dans l’architecture (comme des serveurs ou des lignes de communication), qui maintiennent le système actif même en cas de pannes ;
• gestion des urgences, grâce au contrôle local garanti par des PLC et RTU, qui permet de maintenir les fonctions essentielles opérationnelles même en cas de coupure de courant, de déconnexions ou d’événements critiques ;
• conformité réglementaire, avec des outils permettant la traçabilité des événements, l’enregistrement des données de processus et le respect des dispositions légales, comme l’exige la directive NIS2 et d’autres normes pour la sécurité OT.

SCADA vs systèmes traditionnels

Par rapport aux systèmes de contrôle traditionnels, souvent basés sur des surveillances manuelles, des outils locaux et des interventions réactives, les systèmes SCADA offrent un saut de qualité en termes d’efficacité, de rapidité et de visibilité opérationnelle.

Voici un résumé des principales différences :

• contrôle à distance vs contrôle local : les systèmes SCADA permettent de gérer à distance l’ensemble du réseau, tandis que les systèmes traditionnels nécessitent souvent la présence physique des opérateurs sur le site pour chaque activité ;
• réactivité et automatisation : le système SCADA permet des réponses automatiques ou semi-automatiques aux événements, réduisant les temps de réaction. Les systèmes traditionnels reposent sur des signalements tardifs ou des vérifications périodiques ;
• disponibilité des données : avec un système SCADA, les données sont collectées et consultables en temps réel, avec possibilité d’historisation et d’analyse. Les systèmes conventionnels s’appuient sur des enregistrements manuels, généralement partiels et sujets à des erreurs ;
• efficacité opérationnelle : la supervision centralisée et l’automatisation réduisent les coûts de gestion, optimisent l’utilisation des ressources et améliorent la planification. Les systèmes traditionnels nécessitent plus de personnel, plus de temps et plus de moyens pour obtenir les mêmes résultats ;
• gestion des urgences : en cas de criticité, le système SCADA réagit en temps réel et soutient la gestion coordonnée des événements. Dans les systèmes traditionnels, les actions correctives arrivent souvent avec retard.

SCADA vs systèmes traditionnels

Architecture et technologies de communication

L’efficacité d’un système SCADA dépend en grande partie de l’architecture sur laquelle il est basé et des technologies de communication utilisées pour connecter les différents dispositifs répartis sur le territoire.

Une architecture SCADA typique pour le secteur de l’eau prévoit une structure multicouche, composée de :

• niveau de terrain, avec des capteurs, des actionneurs, des RTU et des PLC installés dans des installations, des réservoirs, des stations de pompage et des nœuds de réseau ;
• niveau de supervision, où résident les serveurs SCADA, les interfaces HMI et les fonctions de contrôle centralisé ;
• niveau de communication, qui relie le terrain au centre de contrôle à travers des réseaux câblés (fibre optique, Ethernet industriel) ou sans fil (radio, LTE/5G, LoRaWAN), selon la topologie et les conditions environnementales ;
• niveau d’intégration IT/OT, qui permet l’interaction entre les données opérationnelles et les systèmes d’information d’entreprise, tels que GIS, ERP et plateformes d’analyse de données.

Le choix des technologies de communication est fondamental pour garantir fiabilité, latence minimale et sécurité. Les protocoles industriels les plus répandus incluent :

• Modbus et DNP3, utilisés pour la communication entre dispositifs sur le terrain et systèmes SCADA ;
• IEC 60870-5-104 et IEC 61850, adoptés pour l’interopérabilité entre sous-systèmes et la gestion d’infrastructures critiques ;
• MQTT et OPC UA, de plus en plus répandus dans les contextes connectés à l’IoT et Industrie 4.0.

Une architecture bien conçue, évolutive et résiliente est fondamentale pour garantir un flux continu et sécurisé d’informations, permettant une gestion intelligente, coordonnée et efficace de l’ensemble du réseau d’eau.

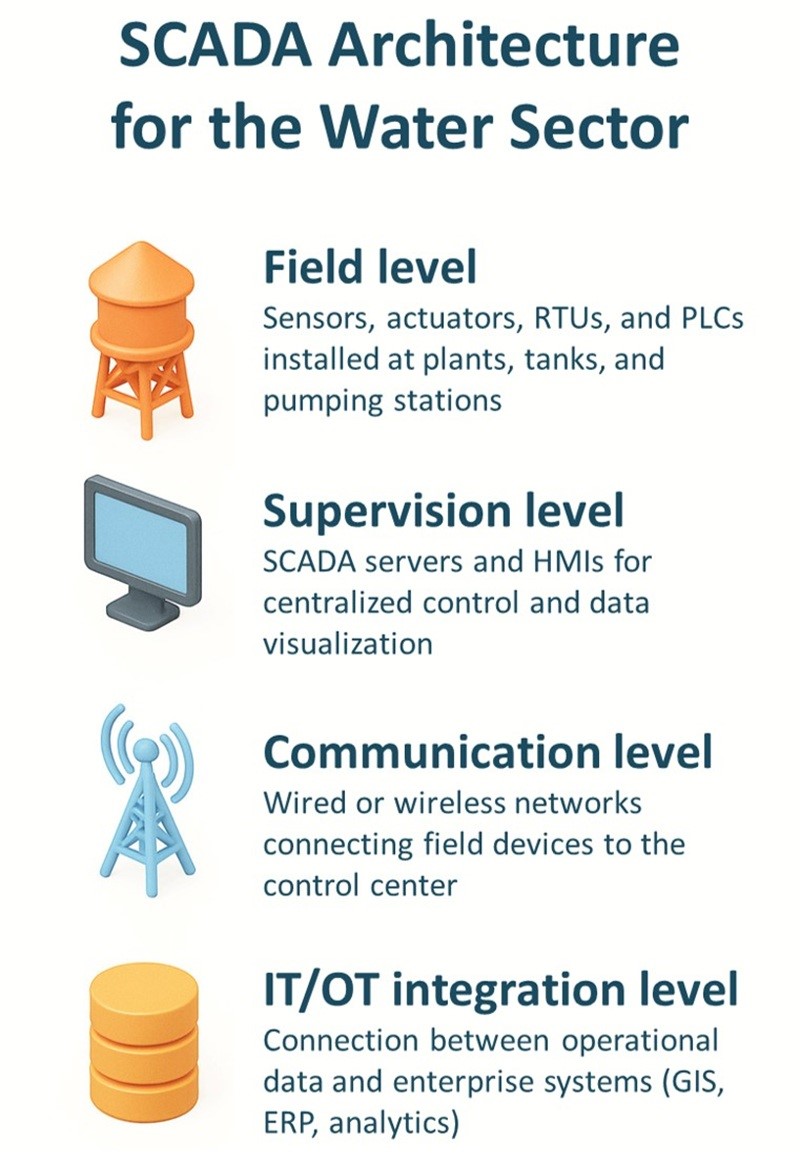

Architecture SCADA pour le secteur de l’eau

Exemples pratiques d’adoption de systèmes SCADA

L’adoption de systèmes SCADA dans le secteur de l’eau trouve déjà une large application dans de nombreux contextes, des réseaux municipaux de distribution aux grands aqueducs régionaux. Certains exemples concrets démontrent comment l’intégration de ces technologies améliore la gestion, l’efficacité et la résilience des infrastructures.

Parmi les solutions adoptées :

• contrôle avancé de réseaux hydriques complexes, avec surveillance en temps réel des pressions, débits et niveaux, et régulation automatique des flux pour éviter les gaspillages et maintenir l’équilibre hydraulique ;
• télécontrôle d’installations de relevage et de réservoirs, avec programmation des horaires d’activation des pompes pour optimiser les consommations énergétiques et réduire les coûts opérationnels ;
• gestion intelligente des pertes, via des capteurs IoT et des algorithmes d’analyse prédictive intégrés dans les systèmes SCADA, capables de localiser rapidement les anomalies ;
• supervision intégrée de plusieurs installations, même distantes les unes des autres, via des centrales opérationnelles unifiées et des interfaces HMI accessibles à distance.

Défis, risques et conseils pour l’implémentation

Implémenter un système SCADA dans le domaine de l’eau n’est pas une opération banale, cela nécessite une planification précise, des évaluations techniques approfondies et une vision à long terme. Si d’un côté les bénéfices sont évidents, de l’autre, il existe certaines critiques à aborder pour éviter les inefficacités, les vulnérabilités ou des investissements peu efficaces.

Voici les principaux obstacles à considérer et à gérer avec attention :

• intégration avec des installations existantes : de nombreux réseaux hydriques présentent des infrastructures anciennes ou hétérogènes, qui nécessitent des adaptations pour se connecter à un système SCADA moderne ;
• cybersécurité : étendre le périmètre numérique de l’infrastructure expose à de nouveaux risques. Il est fondamental d’adopter des mesures de sécurité dès la phase de conception ;
• formation du personnel : un système avancé nécessite des compétences à jour. L’investissement dans la formation est essentiel pour garantir une gestion efficace et sécurisée ;
• coûts initiaux et retour sur investissement : l’adoption de SCADA nécessite des ressources économiques significatives, mais le retour se mesure dans le temps grâce à une réduction des gaspillages, une plus grande efficacité et une diminution des dysfonctionnements ;
• scalabilité et flexibilité : il est important de choisir des solutions ouvertes et modulaires, capables de croître dans le temps et de s’adapter à l’évolution du réseau ou aux nouvelles technologies.

Pour une implémentation efficace et durable, il est utile de suivre certaines bonnes pratiques opérationnelles :

• lancer une analyse préliminaire du réseau et des objectifs de contrôle ;
• impliquer dès le début des partenaires technologiques expérimentés et du personnel opérationnel ;
• planifier la sécurité comme partie intégrante du projet ;
• privilégier des solutions interopérables, évolutives et avec un support technique garanti dans le temps.

Évolution vers l’Industrie 4.0, IoT, IA et prédictif

L’évolution des systèmes SCADA s’entrelace de plus en plus avec les technologies de l’Industrie 4.0, donnant naissance à un modèle de gestion de l’eau avancé, prédictif et basé sur les données. L’intégration avec l’Internet des Objets (IoT), l’intelligence artificielle (IA) et les techniques de maintenance prédictive permet de transformer de grandes quantités de données en connaissance opérationnelle.

Les principales orientations évolutives incluent :

• IoT et capteurs avancés : l’adoption de capteurs intelligents répartis sur le territoire permet de collecter des données granulaires, même dans des zones éloignées ou précédemment non surveillées ;
• intelligence artificielle et apprentissage automatique : l’analyse automatique des données SCADA permet d’identifier des modèles récurrents, de prévoir des pannes et d’optimiser le fonctionnement des installations de manière dynamique ;
• maintenance prédictive : le traitement des données historiques permet d’anticiper les anomalies et de planifier les interventions avant que des pannes ou des baisses de performance ne se produisent ;
• cloud et edge computing : la combinaison de la puissance de calcul locale et des services cloud permet une plus grande flexibilité, scalabilité et disponibilité des données, avec une réduction des temps de latence ;
• intégration avec des systèmes SIG et BIM : les données SCADA peuvent être représentées dans des environnements 3D et géoréférencés à travers Digital Twin géospatiaux, offrant une vision intégrée et stratégique des infrastructures ;
• maintenance intelligente : le traitement des données historiques et en temps réel permet de programmer des interventions ciblées avant que des pannes ne se produisent, dépassant la logique de la maintenance réactive. Cette évolution ouvre la voie à des systèmes intégrés de Facility Management, capables de coordonner personnes, processus et ressources dans une seule plateforme digitale.

L’adoption de ces technologies non seulement augmente l’efficacité opérationnelle, mais transforme également la manière même de concevoir, surveiller et gérer le cycle de l’eau, menant le secteur vers un avenir plus intelligent, résilient et durable.

Pour garantir efficacité et contrôle dans la gestion de votre réseau d’eau, faites confiance à un logiciel de gestion des installations. Ce système intégré vous permet de coordonner intelligemment les maintenances, les ressources et les interventions sur le terrain, transformant les données SCADA en actions concrètes et opportunes. Essayez-le dès maintenant et découvrez comment digitaliser chaque phase de la maintenance, de la planification à l’intervention, afin d’améliorer la traçabilité des activités, d’optimiser les ressources disponibles et de réduire les temps d’arrêt des installations.

FAQ – Systèmes SCADA et le télécontrôle de l’eau

Qu’est-ce qu’un système SCADA et à quoi sert-il dans la gestion de l’eau ?

Un système SCADA (Supervisory Control And Data Acquisition) est une plateforme technologique qui permet de surveiller, contrôler et automatiser à distance des installations hydriques réparties sur le territoire. Il collecte des données en temps réel à partir de capteurs, de pompes et de vannes et permet des interventions rapides, améliorant l’efficacité opérationnelle, la qualité du service et la continuité de la distribution de l’eau.

Quels composants composent un système SCADA pour le secteur de l’eau ?

Un système SCADA se compose de :

• RTU (Remote Terminal Unit), qui acquièrent des données sur le terrain ;
• PLC (Programmable Logic Controller), qui contrôlent localement les pompes et les vannes ;
• HMI (Human-Machine Interface), pour la supervision par les opérateurs ;
• Réseaux de communication, à la fois câblés et sans fil, qui relient tous les dispositifs au centre de contrôle.

Comment fonctionne un système SCADA dans le réseau d’eau ?

Le système SCADA exécute :

• collecte de données en temps réel ;
• gestion automatique des alarmes en cas de pannes ou d’anomalies ;
• historisation des données pour analyses et traçabilité ;
• contrôle à distance des équipements, même en l’absence de personnel sur place.

Quels sont les principaux avantages d’un système SCADA par rapport aux systèmes traditionnels ?

Par rapport aux systèmes traditionnels, les systèmes SCADA offrent :

• contrôle à distance et automatisation des processus ;
• surveillance continue et mise à jour en temps réel ;
• réduction des temps d’intervention et des coûts opérationnels ;
• meilleure efficacité dans la gestion des urgences et la planification de la maintenance.

Comment les systèmes SCADA améliorent-ils la gestion des urgences ?

Grâce aux alarmes automatiques et au contrôle à distance, le système SCADA :

• signale immédiatement les pannes, fuites ou anomalies ;
• active des actions correctives prédéfinies (ex. arrêt des pompes, fermeture des vannes) ;
• permet des diagnostics rapides sans se rendre physiquement sur place, garantissant la continuité du service.

Quelles technologies de communication sont utilisées dans les systèmes SCADA hydriques ?

Les réseaux SCADA utilisent des technologies câblées (fibre optique, Ethernet industriel) et sans fil (radio, LTE/5G, LoRaWAN), avec des protocoles tels que Modbus, DNP3, IEC 60870-5-104, MQTT et OPC UA, pour garantir fiabilité et sécurité dans le transfert de données.

Comment les systèmes SCADA s’intègrent-ils aux technologies de l’Industrie 4.0 ?

Les systèmes SCADA évoluent grâce à :

• IoT et capteurs intelligents sur le terrain ;
• Intelligence Artificielle et apprentissage automatique pour des analyses prédictives ;
• Cloud et Edge computing pour des traitements flexibles ;
• Intégration avec SIG, BIM et Facility Management pour une vision digitale et coordonnée des infrastructures.
