Sistema SCADA e telecontrole hídrico: tecnologias, segurança e interoperabilidade

Garantir uma gestão inteligente e eficiente dos recursos hídricos representa hoje uma prioridade para os gestores do serviço hídrico integrado e as administrações públicas. As mudanças climáticas, o crescimento da demanda e a necessidade de garantir continuidade e qualidade do serviço exigem ferramentas capazes de monitorar e controlar as redes hídricas de forma precisa e oportuna.

Nesse cenário em rápida evolução, os sistemas SCADA (Supervisory Control And Data Acquisition) se confirmam como tecnologias chave para o telecontrole e a gestão remota das infraestruturas hídricas. Graças à coleta de dados em tempo real, à automação dos processos e à possibilidade de intervir remotamente, esses sistemas melhoram a rapidez de intervenção e otimizam a eficiência operacional.

Neste artigo, aprofundaremos o funcionamento dos sistemas SCADA, as vantagens que oferecem e como estão evoluindo para modelos cada vez mais digitais, integrados e inteligentes.

É importante lembrar que as redes hídricas não são apenas infraestruturas a serem monitoradas, mas sistemas complexos que requerem uma manutenção constante, pontual e documentada. Para apoiar as utilities na gestão operacional e estratégica das instalações, está hoje disponível um evoluído software de gestão de instalações, pensado para planejar as intervenções, rastrear as atividades, gerenciar o ciclo de vida dos ativos e otimizar os recursos. Esta solução digital permite melhorar a eficiência da manutenção, reduzir os tempos de inatividade e garantir a continuidade do serviço, mesmo em infraestruturas complexas e territorialmente dispersas como as do serviço hídrico integrado.

O que é um sistema SCADA para redes hídricas?

Um sistema SCADA (Supervisory Control and Data Acquisition) para redes hídricas é uma plataforma que permite monitorar, controlar e automatizar remotamente instalações e infraestruturas distribuídas pelo território. Coleta dados em tempo real de reservatórios, bombas, válvulas, sensores e os torna disponíveis para análise, controle operacional e gestão de alarmes.

Graças a uma rede de dispositivos inteligentes e a um centro de supervisão, permite uma visão unificada e centralizada de todo o sistema hídrico, reduzindo os tempos de intervenção, otimizando os recursos e melhorando a qualidade do serviço.

Diferentemente de uma abordagem manual ou local, o sistema SCADA opera em grande escala, gerenciando instalações mesmo muito distantes entre si e garantindo a continuidade operacional, a rastreabilidade dos eventos e uma maior eficiência energética e gerencial.

Componentes básicos (RTU, PLC, HMI, rede de comunicação)

Um sistema SCADA para o setor hídrico é composto por uma série de elementos de hardware e software que colaboram para garantir a aquisição de dados em tempo real, a supervisão remota e o controle das instalações distribuídas pelo território.

Os componentes principais são:

• RTU (Remote Terminal Unit): são dispositivos periféricos instalados em campo, que adquirem os sinais provenientes de sensores (como nível, pressão, vazão, qualidade da água) e os transmitem ao sistema central. Além da coleta de dados, as RTUs também podem executar comandos automáticos pré-programados, funcionando como uma ponte entre o campo e o centro de controle;
• PLC (Programmable Logic Controller): controladores lógicos programáveis que gerenciam o funcionamento dos equipamentos eletromecânicos locais, como bombas, válvulas ou agitadores hidráulicos. São projetados para responder em tempo real a condições específicas e para manter operativas as funções críticas mesmo em caso de desconexão do sistema central;
• HMI (Human-Machine Interface): é a interface gráfica que permite aos operadores interagir com o sistema SCADA. Mostra o estado das instalações em tempo real, sinaliza alarmes, permite a modificação de parâmetros e o envio de comandos. Pode ser instalada localmente na instalação ou ser acessível remotamente através de um centro operacional ou plataformas web;
• rede de comunicação: é a infraestrutura que conecta todos os dispositivos do sistema (RTU, PLC, sensores e centro de supervisão). Pode incluir tecnologias cabeadas (como fibra ótica, Ethernet industrial) ou sem fio (rádio, LTE/5G, LoRaWAN). Os protocolos utilizados, incluindo Modbus, DNP3 e IEC 60870-5-104, asseguram a troca confiável e segura de dados.

A integração eficaz desses componentes é o que permite a um sistema SCADA oferecer controle, automação e uma visão detalhada sobre redes hídricas complexas, mesmo em ambientes remotos ou de difícil acesso físico.

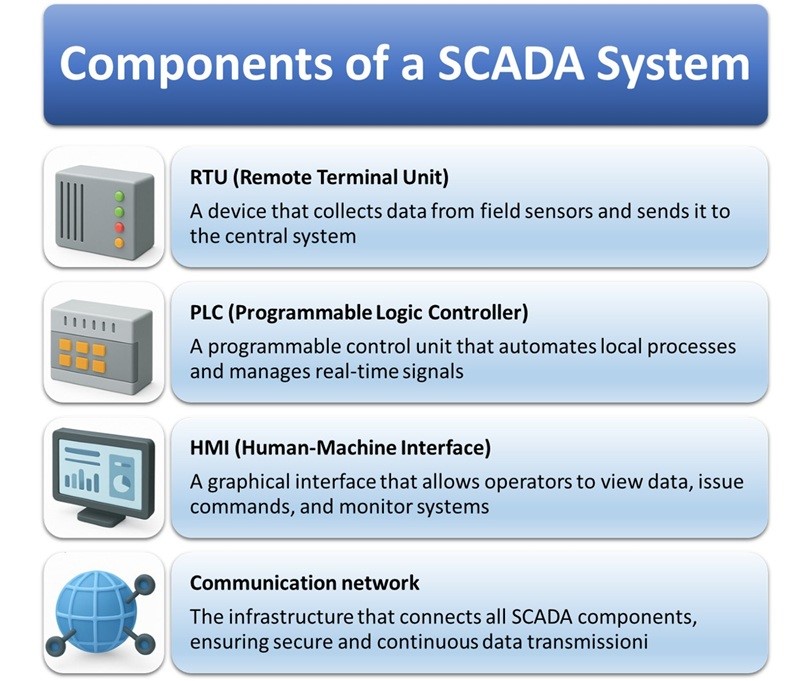

Componentes de um sistema SCADA

Funcionamento: coleta de dados, alarmes, historicização, controle remoto

O funcionamento de um sistema SCADA para redes hídricas baseia-se em quatro atividades fundamentais, que permitem uma gestão inteligente e proativa das infraestruturas:

• coleta de dados: através de sensores conectados a RTU e PLC, o sistema adquire em tempo real grandezas físicas como níveis, pressões, vazões, consumos, qualidade da água, estado de bombas e válvulas. Esses dados são transmitidos para a central SCADA para processamento e visualização;
• gestão de alarmes: o sistema é capaz de detectar automaticamente condições anômalas (ex. superação de limites de pressão, falha em uma bomba, reservatório vazio) e gerar alarmes visuais, sonoros ou notificações automáticas para os operadores. Os alarmes podem ativar respostas automáticas ou requerer uma intervenção manual;
• historicização: todos os dados coletados são registrados em bancos de dados históricos, úteis para análises posteriores, relatórios, otimização de processos e rastreabilidade. A historicização também permite identificar tendências e anomalias recorrentes;
• controle remoto: o operador pode agir remotamente no sistema, por exemplo, iniciando ou parando bombas, ajustando válvulas, modificando limites ou lógicas de controle. Isso permite intervenções rápidas sem a necessidade de se deslocar fisicamente até a instalação.

Juntas, essas funções permitem passar de uma gestão reativa para uma gestão proativa, onde o sistema não apenas detecta problemas, mas ajuda a preveni-los e otimizar a eficiência operacional.

Funções do sistema SCADA

Benefícios e vantagens operacionais dos sistemas SCADA no setor hídrico

A adoção de sistemas SCADA no setor hídrico traz benefícios concretos do ponto de vista operacional, econômico e gerencial. A possibilidade de monitorar em tempo real as infraestruturas, detectar falhas, historizar os dados e intervir remotamente permite aos gestores aumentar a eficiência do serviço, reduzir os tempos de resposta e conter os custos.

A integração com dispositivos inteligentes e redes de comunicação avançadas permite automatizar os processos, melhorar a qualidade do serviço prestado e reduzir a intervenção humana nas operações repetitivas ou em condições críticas. Além disso, graças à disponibilidade contínua de dados, é possível otimizar o uso dos recursos, planejar melhor a manutenção e apoiar as decisões operacionais com análises baseadas em evidências reais.

As vantagens não se limitam à eficiência; os sistemas SCADA desempenham um papel determinante também na gestão de emergências, na segurança cibernética, na conformidade normativa e na resiliência das infraestruturas. Nos parágrafos seguintes, analisaremos em detalhe esses aspectos.

Monitoramento em tempo real e gestão de emergências

Os sistemas SCADA fornecem uma visão constante do estado da rede hídrica, permitindo intervenções rápidas e coordenadas em caso de falhas ou anomalias. Os principais benefícios incluem:

• atualização contínua de pressões, vazões, níveis e funcionamento das instalações;
• detecção imediata de vazamentos, bloqueios ou variações anômalas;
• alarmas automáticas ao ultrapassar limites críticos;
• ativação de ações corretivas predefinidas (ex. fechamento de válvulas, parada de bombas);
• acesso remoto para diagnóstico e intervenção sem presença física;
• tempos de resposta reduzidos e maior continuidade do serviço, mesmo em emergências.

Automação e redução dos custos operacionais

Graças à automação, os sistemas SCADA simplificam a gestão operacional e reduzem as despesas. Entre os principais benefícios:

• controle automático de bombas, válvulas e instalações com base em lógicas predefinidas;
• menos intervenções manuais e inspeções em campo;
• economia de energia com regulação inteligente dos ciclos de funcionamento;
• manutenção preventiva baseada em dados históricos;
• redução de custos com falhas imprevistas e melhor uso do pessoal.

Segurança e conformidade: cibersegurança, redundância, emergências

A proteção das infraestruturas SCADA é fundamental para garantir a continuidade operacional e a confiabilidade do serviço. Os principais âmbitos de intervenção incluem:

• cibersegurança, com a adoção de protocolos seguros, autenticações robustas e atualizações constantes, para prevenir intrusões, adulterações e ataques cibernéticos;
• redundância, graças a componentes duplicados em arquitetura (como servidores ou linhas de comunicação), que mantêm o sistema ativo mesmo em caso de falhas;
• gestão de emergências, através do controle local garantido por PLC e RTU, que permite manter operativas as funções essenciais mesmo em caso de blackout, desconexões ou eventos críticos;
• conformidade normativa, com ferramentas que permitem a rastreabilidade dos eventos, o registro dos dados de processo e o cumprimento das disposições legais, como exigido pela diretiva NIS2 e por outros padrões de segurança OT.

Sistema SCADA vs tradicionais

Em comparação com os sistemas de controle tradicionais, frequentemente baseados em monitoramentos manuais, ferramentas locais e intervenções reativas, os sistemas SCADA oferecem um salto de qualidade em termos de eficiência, tempestividade e visibilidade operacional.

Aqui está um resumo das principais diferenças:

• controle remoto vs controle local: os sistemas SCADA permitem gerenciar remotamente toda a rede, enquanto os sistemas tradicionais frequentemente requerem a presença física dos operadores na instalação para cada atividade;
• reatividade e automação: o sistema SCADA permite respostas automáticas ou semi-automáticas aos eventos, reduzindo os tempos de reação. Os sistemas tradicionais baseiam-se em notificações tardias ou verificações periódicas;
• disponibilidade dos dados: com um sistema SCADA, os dados são coletados e consultáveis em tempo real, com possibilidade de historização e análise. Os sistemas convencionais dependem de registros manuais, tendencialmente parciais e sujeitos a erros;
• eficiência operacional: a supervisão centralizada e a automação reduzem os custos de gestão, otimizam o uso dos recursos e melhoram o planejamento. Os sistemas tradicionais exigem mais pessoal, mais tempo e mais meios para obter os mesmos resultados;
• gestão de emergências: em caso de criticidade, o sistema SCADA reage em tempo real e apoia a gestão coordenada dos eventos. Nos sistemas tradicionais, as ações corretivas muitas vezes chegam com atraso.

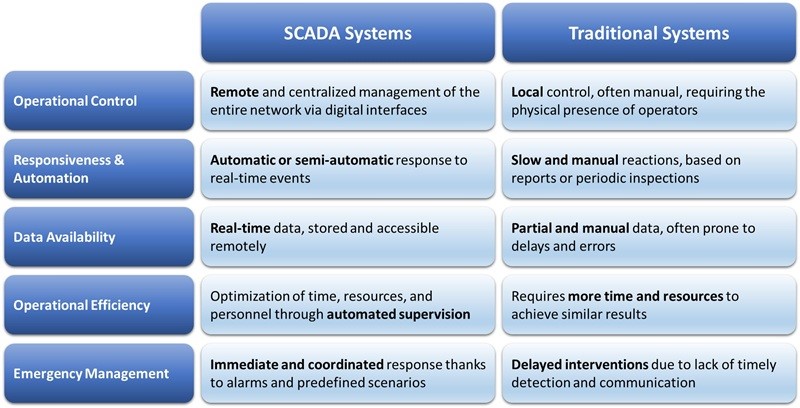

SCADA vs sistemas tradicionais

Arquitetura e tecnologias de comunicação

A eficácia de um sistema SCADA depende em grande parte da arquitetura sobre a qual se baseia e das tecnologias de comunicação empregadas para conectar os diferentes dispositivos distribuídos pelo território.

Uma arquitetura SCADA típica para o setor hídrico prevê uma estrutura multinível, composta por:

• nível de campo, com sensores, atuadores, RTU e PLC instalados em instalações, reservatórios, estações de bombeamento e nós de rede;
• nível de supervisão, onde residem os servidores SCADA, as interfaces HMI e as funções de controle centralizado;
• nível de comunicação, que conecta o campo ao centro de controle através de redes cabeadas (fibra óptica, Ethernet industrial) ou sem fio (rádio, LTE/5G, LoRaWAN), dependendo da topologia e das condições ambientais;
• nível de integração IT/OT, que permite a interação entre os dados operacionais e os sistemas de informação empresariais, como GIS, ERP e plataformas de análise de dados.

A escolha das tecnologias de comunicação é fundamental para garantir confiabilidade, latência mínima e segurança. Os protocolos industriais mais difundidos incluem:

• Modbus e DNP3, utilizados para a comunicação entre dispositivos em campo e sistemas SCADA;
• IEC 60870-5-104 e IEC 61850, adotados para a interoperabilidade entre subsistemas e a gestão de infraestruturas críticas;
• MQTT e OPC UA, cada vez mais comuns em contextos conectados a IoT e Indústria 4.0.

Uma arquitetura bem projetada, escalável e resiliente é fundamental para garantir um fluxo contínuo e seguro de informações, que permite uma gestão inteligente, coordenada e eficiente de toda a rede hídrica.

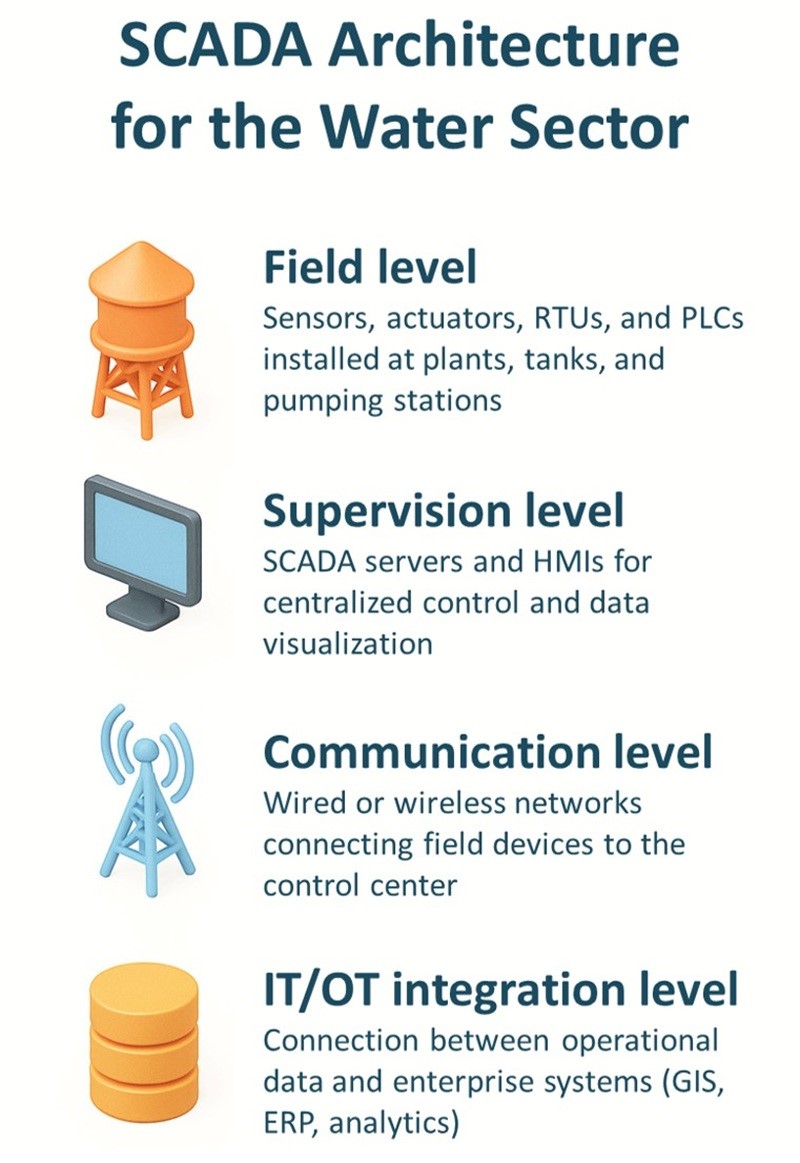

Arquitetura SCADA para o setor hídrico

Exemplos práticos de adoção de sistemas SCADA

A adoção de sistemas SCADA no setor hídrico já encontra ampla aplicação em diversos contextos, desde redes municipais de distribuição até grandes aquedutos regionais. Alguns exemplos concretos demonstram como a integração dessas tecnologias melhora a gestão, a eficiência e a resiliência das infraestruturas.

Entre as soluções adotadas:

• controle avançado de redes hídricas complexas, com monitoramento em tempo real de pressões, vazões e níveis, e regulação automática dos fluxos para evitar desperdícios e manter o equilíbrio hidráulico;
• telecontrole de instalações de elevação e reservatórios, com programação dos horários de ativação das bombas para otimizar o consumo energético e reduzir os custos operacionais;
• gestão inteligente de perdas, por meio de sensores IoT e algoritmos de análise preditiva integrados nos sistemas SCADA, capazes de localizar rapidamente as anomalias;
• supervisão integrada de várias instalações, mesmo distantes entre si, por meio de centrais operativas unificadas e interfaces HMI acessíveis remotamente.

Desafios, riscos e conselhos para a implementação

Implementar um sistema SCADA no âmbito hídrico não é uma operação banal, requer planejamento cuidadoso, avaliações técnicas aprofundadas e uma visão de longo prazo. Se, por um lado, os benefícios são evidentes, por outro, existem algumas críticas a serem enfrentadas para evitar ineficiências, vulnerabilidades ou investimentos pouco eficazes.

Aqui estão os principais obstáculos a serem considerados e geridos com atenção:

• integração com instalações existentes: muitas redes hídricas apresentam infraestruturas antigas ou heterogêneas, que requerem adaptações para se conectar a um sistema SCADA moderno;
• cibersegurança: expandir o perímetro digital da infraestrutura expõe a novos riscos. É fundamental adotar medidas de segurança desde a fase de projeto;
• formação do pessoal: um sistema avançado requer competências atualizadas. O investimento em formação é essencial para garantir uma gestão eficaz e segura;
• custos iniciais e retorno do investimento: a adoção de SCADA requer recursos econômicos significativos, mas o retorno se mede ao longo do tempo graças a menores desperdícios, maior eficiência e redução de interrupções;
• escalabilidade e flexibilidade: é importante escolher soluções abertas e modulares, capazes de crescer ao longo do tempo e se adaptar à evolução da rede ou às novas tecnologias.

Para uma implementação eficaz e sustentável, é útil seguir algumas boas práticas operacionais:

• iniciar uma análise preliminar da rede e dos objetivos de controle;
• envolver desde o início parceiros tecnológicos experientes e pessoal operacional;
• planejar a segurança como parte integrante do projeto;
• preferir soluções interoperáveis, escaláveis e com suporte técnico garantido ao longo do tempo.

Evolução para Indústria 4.0, IoT, IA e preditiva

A evolução dos sistemas SCADA se entrelaça cada vez mais com as tecnologias da Indústria 4.0, dando origem a um modelo de gestão hídrica avançado, preditivo e orientado por dados. A integração com Internet das Coisas (IoT), inteligência artificial (IA) e técnicas de manutenção preditiva permite transformar grandes quantidades de dados em conhecimento operacional.

As principais direções evolutivas incluem:

• IoT e sensorística avançada: a adoção de sensores inteligentes distribuídos pelo território permite coletar dados granulares, mesmo em áreas remotas ou anteriormente não monitoradas;
• inteligência artificial e machine learning: a análise automática dos dados SCADA permite identificar padrões recorrentes, prever falhas e otimizar o funcionamento das instalações de forma dinâmica;
• manutenção preditiva: o processamento dos dados históricos permite antecipar anomalias e planejar intervenções antes que ocorram falhas ou quedas de desempenho;
• cloud e edge computing: a combinação de poder de computação local e serviços em nuvem permite maior flexibilidade, escalabilidade e disponibilidade dos dados, com redução dos tempos de latência;
• integração com sistemas GIS e BIM: os dados SCADA podem ser representados em ambientes 3D e georreferenciados através de Digital Twin geoespaciais, oferecendo uma visão integrada e estratégica das infraestruturas;
• manutenção inteligente: o processamento dos dados históricos e em tempo real permite programar intervenções direcionadas antes que ocorram falhas, superando a lógica da manutenção reativa. Essa evolução abre caminho para sistemas integrados de Facility Management, capazes de coordenar pessoas, processos e recursos em uma única plataforma digital.

A adoção dessas tecnologias não apenas aumenta a eficiência operacional, mas transforma a própria maneira de projetar, monitorar e gerenciar o ciclo hídrico, levando o setor a um futuro mais inteligente, resiliente e sustentável.

Para garantir eficiência e controle na gestão da sua rede hídrica, confie em um software de gestão de instalações. Este sistema integrado permite coordenar de forma inteligente manutenções, recursos e intervenções em campo, transformando os dados SCADA em ações concretas e oportunas. Experimente agora e descubra como digitalizar cada fase da manutenção, desde o planejamento até a intervenção, melhorando a rastreabilidade das atividades, otimizando os recursos disponíveis e reduzindo os tempos de inatividade das instalações.

FAQ – Sistemas SCADA e o telecontrole hídrico

O que é um sistema SCADA e para que serve na gestão hídrica?

Um sistema SCADA (Supervisory Control And Data Acquisition) é uma plataforma tecnológica que permite monitorar, controlar e automatizar remotamente instalações hídricas distribuídas pelo território. Coleta dados em tempo real de sensores, bombas e válvulas e permite intervenções rápidas, melhorando a eficiência operacional, a qualidade do serviço e a continuidade na distribuição da água.

Quais componentes compõem um sistema SCADA para o setor hídrico?

Um sistema SCADA é composto por:

• RTU (Unidade Terminal Remota), que adquire dados do campo;
• PLC (Controlador Lógico Programável), que controla localmente bombas e válvulas;
• HMI (Interface Homem-Máquina), para supervisão por parte dos operadores;
• Redes de comunicação, tanto cabeadas quanto sem fio, que conectam todos os dispositivos ao centro de controle.

Como funciona um sistema SCADA na rede hídrica?

O sistema SCADA executa:

• coleta de dados em tempo real;
• gestão automática de alarmes em caso de falhas ou anomalias;
• historização dos dados para análise e rastreabilidade;
• controle remoto dos equipamentos, mesmo na ausência de pessoal no local.

Quais são as principais vantagens de um sistema SCADA em relação aos sistemas tradicionais?

Em comparação com os sistemas tradicionais, os sistemas SCADA oferecem:

• controle remoto e automação dos processos;
• monitoramento contínuo e atualização em tempo real;
• redução dos tempos de intervenção e dos custos operacionais;
• maior eficiência na gestão de emergências e no planejamento da manutenção.

De que forma os sistemas SCADA melhoram a gestão de emergências?

Graças aos alarmes automáticos e ao controle remoto, o sistema SCADA:

• informa imediatamente sobre falhas, vazamentos ou anomalias;
• ativa ações corretivas predefinidas (ex. parada de bombas, fechamento de válvulas);
• permite diagnósticos rápidos sem necessidade de deslocamento físico ao local, garantindo a continuidade do serviço.

Quais tecnologias de comunicação são utilizadas nos sistemas SCADA hídricos?

As redes SCADA utilizam tecnologias cabeadas (fibra óptica, Ethernet industrial) e sem fio (rádio, LTE/5G, LoRaWAN), com protocolos como Modbus, DNP3, IEC 60870-5-104, MQTT e OPC UA, para garantir confiabilidade e segurança na transferência de dados.

Como os sistemas SCADA se integram com as tecnologias da Indústria 4.0?

Os sistemas SCADA evoluem graças a:

• IoT e sensores inteligentes no território;
• Inteligência Artificial e machine learning para análises preditivas;
• Cloud e Edge computing para processamentos flexíveis;
• Integração com GIS, BIM e Facility Management para uma visão digital e coordenada das infraestruturas.
