Casa unifamiliar: definição, arquitetura e projetos BIM para baixar

Artigo de aprofundamento sobre a casa unifamiliar: da definição à arquitetura com exemplos de projetos BIM para baixar

Começa hoje uma série de artigos que iremos dedicar à casa unifamiliar, alinhando-se aos artigos precedentes sobre casas geminadashabitação socialcasas em fita.

Estes artigos de aprofundamento serão enriquecidos com reprodução das pranchas gráficas e do modelo 3D BIM dos projetos, disponíveis gratuitamente para o download. Além disso, será possível navegar online no projeto e interagir com ele.

Salientamos que para este tipo de construção escolhemos alguns dos mais fascinantes, especiais e importantes projetos de casa unifamiliar. Vamos começar com a Kaufmann House de Richard Neutra.

Baixar o modelo 3D BIM da Kaufman House

Antes de começarmos, aqui está o modelo 3D BIM inspirado no projeto da Kaufman House, que é possível baixar ou visualizar diretamente através da internet:

Kaufmann House de Richard Neutra

Uma arquitetura leve colocada no árido terreno do deserto.

Modelo BIM para baixar

Modelo BIM inspirado no projeto Kaufmann

Clique aqui para baixar Edificius, o programa de arquitetura BIM

Baixe o modelo 3D BIM (arquivo .edf) inspirado no projeto de casa unifamiliar Kaufmann House

Casa unifamiliar: definição

A casa unifamiliar é um tipo de construção com entrada independente, geralmente equipada com jardim e destinada a acolher apenas uma família.

Quanto à interação com o contexto urbano, a casa unifamiliar normalmente está relacionada com áreas com baixo índice de utilização do solo e, portanto, com maior disponibilidade de solo livre. Este tipo de construção requer, então, uma utilização considerável de solo, dutos para serviços, altos custos de produção e manutenção.

A casa unifamiliar pode ser individual ou combinada: individual se tiver quatro paredes livres, combinada se tiver paredes adjacentes.

Fazem parte deste tipo de casa unifamiliar:

  • Casas individuais
  • Casas com quintal
  • Casas geminadas
  • Bangalôs

Casa unifamiliar: características

A casa unifamiliar individual é constituída por uma habitação individual dentro de um lote com tamanho e espaço verde disponível variáveis.

A habitação pode desenvolver-se em um ou vários níveis; a configuração mais frequente é em dois níveis, eventualmente com subsolo ou porão destinados a acolher garagens e/ou espaços de serviço.

Esse é um tipo de construção residencial que requer um considerável desenvolvimento de corredores e dutos para os serviços.

As seguintes características são essenciais da casa unifamiliar:

  • do ponto de vista vertical, pode ser usada por um único núcleo familiar;
  • as aberturas estão dispostas em quatro lados e, portanto, os espaços habitacionais elementares podem ser combinados de forma extremamente livre;
  • geralmente, os ambientes para as atividades noturnas são orientados para o Sudeste, havendo orientação para o Noroeste nos espaços destinados a atividades diurnas.

Do ponto de vista histórico, a casa unifamiliar individual pode ser considerada como a primeira habitação urbana. Originalmente constituída por um único ambiente de pequeno tamanho, a casa unifamiliar individual tornou-se ao longo do tempo um edifício multi-habitacional de vários andares, precursor das casas geminadas e das casas em fita.

Uma casa individual, geralmente destinada a uma única família, pode acolher duas ou mais habitações. Neste último caso, será chamada de casa duplex ou multifamiliar.

A planimetria da casa unifamiliar individual pode ser concebida e realizada de acordo com inúmeras soluções de projeto, dependendo do tamanho do lote e do orçamento dos futuros inquilinos. Uma solução muito difundida é a casa bifamiliar, constituída por duas distintas unidades habitacionais incluídas num único prédio e colocadas de forma adjacente (duplex) ou em dois andares conectados por uma escada interna.

Planimetria projeto BIM Kaufmann

Modelo BIM inspirado no projeto Kaufmann

Baixe os arquivos DWG da planimetria do projeto inspirado na Kaufmann House

Casa unifamiliar: evolução arquitetônica

Casa unifamiliare Kaufmann BIM

Modelo BIM inspirado no projeto Kaufmann

Com o movimento moderno (arquitetura produzida durante grande parte do século XX), os tipos de habitações foram afetados pelas inovações conceituais e construtivas mais interessantes do conhecimento arquitetônico. Até o conceito de casa unifamiliar sofreu uma transformação significativa devido ao urbanismo da revolução industrial e ao novo conceito de casa ligado às classes burguesas.

A exemplo mais emblemático da casa unifamiliar no contexto do movimento moderno é a Prairie School (Escola da Pradaria) de Frank Lloyd Wright. Por sua vez, esta foi criticada por Le Corbusier, que tentou ultrapassá-la com o projeto Unitè d’Habitation.

Ainda hoje, a casa unifamiliar é o tipo de construção mais procurado devido à independência de outras casas, à maior privacidade e à presença de funções acessórios, tais como o jardim. Na Europa, ela é particularmente difundida em alguns países nórdicos, onde resulta de planos urbanísticos específicos, desenvolvidos com a arquitetura racionalista.

Casa unifamiliar: arquitetura

Quando a planta de uma casa unifamiliar é distribuída em um único andar, a sala de estar é o elemento central em torno do qual se desenvolvem os outros espaços: um lado dá acesso aos quartos e ao(s) banheiro(s), e outro dá acesso à cozinha e outras áreas de serviço.

No tipo de planta de dois andares, pelo contrário, costuma-se colocar os quartos no segundo andar, ligado ao primeiro andar por uma escada interna. A sala de estar e a cozinha são tradicionalmente colocadas no primeiro andar. Os exemplos mais significativos deste tipo de construção remontam ao período mais animado da arquitetura moderna e são obras de grandes mestres da arquitetura.

Vamos conhecer juntos alguns dos mais importantes.

Projeto de casa unifamiliar: Kaufmann House



Kaufmann House de Richard Neutra

Kaufmann House de Richard Neutra

Um transparente avião prateado pousando em um tapete verde.

Kaufmann House do arquiteto Richard Neutra representa um dos mais importantes exemplos de arquitetura no estilo residencial: um verdadeiro clássico da arquitetura.

O projetista

Richard Neutra é universalmente considerado um dos ícones da arquitetura moderna. Apesar de ter assinado mais de 300 projetos entre 1925 e 1950, sua fama está intimamente ligada aos projetos residenciais no Sul da Califórnia.

Nascido em Viena, cresceu nutrindo grande admiração por algumas figuras de arquitetos independentes, como Adolf Loos, Frank Lloyd Wright, Rudolf Schindler e Robert Evans Alexander.

A Kaufmann House representa o topo da atividade de projetista desenvolvida por Richard Neutra em Palm Springs, Califórnia.

O projeto

Finalizada em 1950, a Kaufmann House foi concebida como abrigo para Edgar J. Kaufmann e a sua família contra os frios invernos do Nordeste.

Lembrando que, uma década antes, Kaufmann contratara Frank Lloyd Wright para que construísse a bem conceituada Fallingwater.

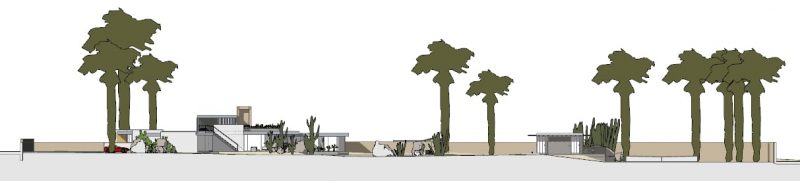

Elevação-AA-software-BIM-Edificius

Kaufmann House – elevação AA

Baixe os arquivos DWG das elevações do projeto inspirado na Kaufmann House



Construída em 1946, a magnífica residência de dois andares possui muitos elementos distintivos da arquitetura moderna:

  • telhado plano
  • fachada clara
  • espaços externos sombreados, adaptados ao clima árido do deserto californiano.

A casa é predominantemente orientada para Leste-Oeste, aproveitando ao máximo o nascer e o pôr do sol.

Além disso, possui espaços definidos por planos horizontais prateados e pisos verticais em vidro e pedra, que tornam o edifício extremamente leve no árido terreno do deserto.

O único elemento vertical proeminente é a chaminé, colocada sobre a assim chamada “Caramanchão

casa-unifamiliar-casa-Kaufmann-render-Caramanchão-software-BIM-Edificius



A distribuição dos ambientes prevê cinco quartos e cinco banheiros, com um quintal e uma piscina com vista para as montanhas de San Jacinto (Oeste).

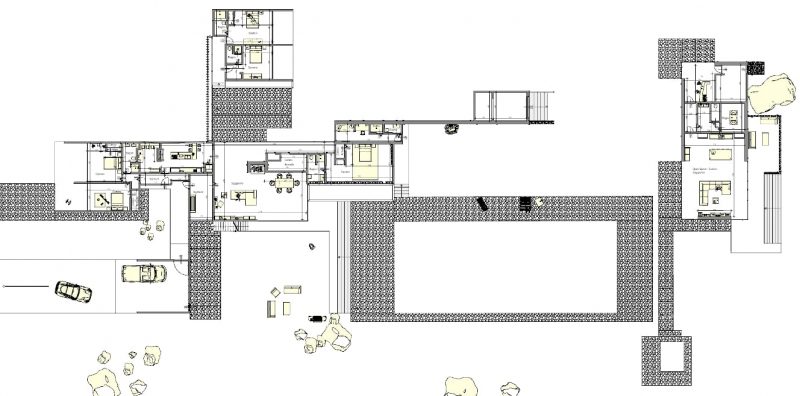

Kaufmann House - planta geral térreo-software-BIM-Edificius

Kaufmann House – planta geral térreo

Baixe os arquivos DWG das plantas do projeto inspirado na Kaufmann House



Os elementos distintivos da residência são as paredes com ripas metálicas, que ligam os espaços internos aos externos, caracterizados por paisagens com grandes pedras, cactos, palmeiras e jardins de areia.

Grandes portas de vidro deslizantes abrem para o quintal. Isso permite que as salas fiquem sombreadas e resfriadas durante as horas de intenso calor e fechadas durante as tempestades de areia.

A casa possui uma planta em forma de cruz, com uma estrutura quadrada e uma sala de jantar no meio, bem como asas que se estendem nas direções cardeais:

  • o lado Oeste abriga cozinha e salas de serviço, acessíveis mediante passarela coberta;
  • o lado Leste abriga o quarto principal;
  • no lado Sul encontram-se duas passarelas cobertas, separadas por uma enorme parede de pedra;
  • no lado Norte são colocados os quartos de hóspedes.

A harmonia entre os espaços e a natureza ao redor da Kaufmann House inspiram-se ao conceito de arquitetura orgânica desenvolvido por Frank Lloyd Wright: uma abordagem em que todos os elementos de projeto, o próprio edifício e o seu mobiliário geram uma composição capaz de interagir quase espontaneamente com a paisagem envolvente.

A planta realizada por Neutra é, portanto, concebida para receber a máxima iluminação natural e a maior ventilação possível.

Kaufmann House - corte CC

Kaufmann House – corte CC

Baixe os arquivos DWG dos cortes do projeto inspirado na Kaufmann House



A piscina é um dos elementos mais representativos e reconhecíveis da casa. Não deve, contudo, ser considerada apenas um elemento de decoração: essa, na verdade, responde a necessidades específicas de equilíbrio de composição.

O edifício e a paisagem acabam por ser um único elemento: daí a negação do limite entre o espaço interno e o externo.

A arquitetura imutável não existe, pois foi criada para ser vivida. Foi justamente com esse propósito que, mediante grandes alterações e mudanças, a Kaufmann House foi restaurada em meados da década de 1990 pelos arquitetos norte-americanos Marmol e Radziner.

Ao se deparar com tamanha arquitetura, o próprio Radziner afirmou:

No dia em que demolimos todas as intervenções póstumas, restou apenas um maravilhoso esqueleto.



Baixe o modelo BIM 3D (arquivo .EDF) do projeto inspirado na Kaufmann House

Baixe o modelo IFC do projeto inspirado na Kaufmann House
