Como importar a morfologia de um terreno do Google Maps para um software BIM

Uma das principais características de um software BIM é permitir que o projetista desenvolva projetos cada vez mais fiéis à realidade. Quanto maior o nível de realismo e precisão do projeto, maiores são os benefícios tanto para o profissional quanto para o cliente, facilitando a visualização, a tomada de decisões e a execução da obra.

O cliente consegue visualizar com clareza o que está sendo desenvolvido pelo projetista, podendo se imergir completamente nos espaços e compreender melhor os ambientes e suas relações.

Por sua vez, o projetista trabalha em um modelo virtual fiel à realidade que lhe permite tornar suas escolhas de projeto mais eficazes.

Neste artigo, analisamos como importar a morfologia de um terreno, obtendo-a diretamente do Google Maps®.

Por que a modelagem do terreno é fundamental nos projetos BIM

A modelagem do terreno representa uma fase essencial de qualquer projeto BIM que envolva intervenções em áreas externas, novas construções ou obras de infraestrutura. Dispor de um modelo tridimensional do local permite analisar com precisão as características morfológicas da área, avaliar os desníveis, projetar corretamente as obras de escavação e aterro e verificar a inserção do edifício no contexto circundante. Um terreno digital preciso também melhora a coordenação entre o projeto arquitetônico, estrutural e paisagístico, reduzindo erros e interferências desde as primeiras fases do projeto.

Como funciona a integração com o Google Maps no Edificius

Edificius integra ferramentas que permitem adquirir rapidamente dados territoriais diretamente do Google Maps, simplificando a criação do modelo do terreno. O usuário pode localizar a área de interesse, selecionar a porção a ser importada e gerar automaticamente uma superfície tridimensional baseada nos dados altimétricos disponíveis. Essa abordagem elimina grande parte das operações manuais de reconstrução do local e permite iniciar imediatamente o projeto dentro de um contexto real.

Importar a morfologia de um terreno do Google Maps

Com Edificius, o software para a concepção arquitetônica BIM, é possível importar a morfologia de um terreno diretamente do Google Maps®. Vamos ver como.

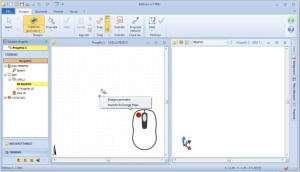

Dentro do Edificius, no ambiente Terreno, selecionamos “Terreno [perímetro]” e clicamos em “Levantamento“. Escolhemos “Importar do Google Maps”.

Importar terreno do Google Maps 1

Importar terreno do Google Maps 2

Dentro do Google Maps®, criamos um retângulo de seleção usando o botão direito do mouse, para identificar a área de interesse. Confirmamos a seleção clicando em “Captura”.

Importação da área do Google Maps

Vamos prosseguir com a importação.

No Edificius, aparece um diálogo onde estão definidas as coordenadas e as dimensões do terreno.

Importação de dados do terreno

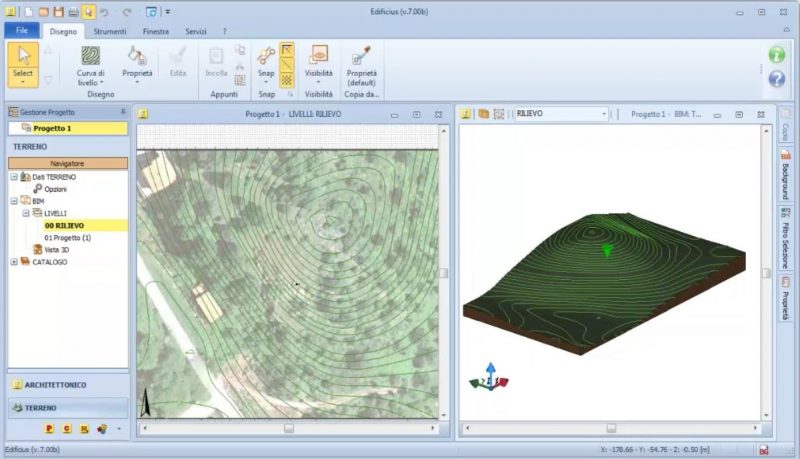

Obtemos, portanto, a morfologia do terreno já modelada e as respectivas curvas de nível.

Reconhecimento automático das curvas de nível

A seguir, apresentamos um vídeo que demonstra como realizar o procedimento de importação de um terreno diretamente do Google Maps® para o Edificius.

Modificar e otimizar o terreno importado para o projeto do site

O terreno importado não representa necessariamente a configuração definitiva do projeto. Edificius disponibiliza ferramentas de edição que permitem modificar a superfície, criar nivelamentos, modelar taludes, adicionar/remover/modificar curvas de nível, inserir rampas, redefinir cotas e adaptar o terreno às necessidades do projeto. Essas operações permitem simular as intervenções previstas no canteiro de obras e obter um modelo coerente com as obras de urbanização, os acessos para veículos e as arrumações externas.

Utilizar o terreno importado para o projeto da paisagem e dos espaços externos

O modelo do terreno constitui a base para desenvolver todo o projeto dos espaços externos. Sobre ele é possível inserir caminhos para pedestres, estacionamentos, muros de contenção, áreas verdes, sistemas de irrigação, piscinas e outros elementos de mobiliário urbano ou paisagístico. A integração entre o terreno e os componentes BIM permite verificar imediatamente cotas, inclinações e relações espaciais, melhorando a qualidade do projeto e facilitando a avaliação do impacto da intervenção no contexto.

Importação do terreno do Google Maps: casos de uso práticos

A importação do terreno do Google Maps encontra aplicação em numerosos âmbitos do projeto BIM. É particularmente útil no projeto de edifícios residenciais e comerciais, na requalificação urbana, nas intervenções de arranjo paisagístico e na realização de obras de infraestrutura. A possibilidade de adquirir rapidamente um modelo tridimensional do site permite acelerar as atividades preliminares, realizar estudos de viabilidade, analisar a inserção da obra no contexto e desenvolver projetos mais precisos desde as primeiras fases de trabalho.

FAQ – Importação do terreno do Google Maps com Edificius

Por que a modelagem do terreno é fundamental nos projetos BIM?

A modelagem do terreno representa uma fase essencial de qualquer projeto BIM que envolva intervenções em áreas externas, novas construções ou obras de infraestrutura. Dispor de um modelo tridimensional do local permite analisar com precisão as características morfológicas da área, avaliar os desníveis, projetar corretamente as obras de escavação e aterro e verificar a inserção do edifício no contexto circundante. Um terreno digital preciso também melhora o coordenamento entre o projeto arquitetônico, estrutural e paisagístico, reduzindo erros e interferências desde as primeiras fases do projeto.

Como funciona a integração com o Google Maps no Edificius?

Edificius integra ferramentas que permitem adquirir rapidamente dados territoriais diretamente do Google Maps, simplificando a criação do modelo do terreno. O usuário pode localizar a área de interesse, selecionar a porção a ser importada e gerar automaticamente uma superfície tridimensional baseada nos dados altimétricos disponíveis. Essa abordagem elimina grande parte das operações manuais de reconstrução do local e permite iniciar imediatamente o projeto dentro de um contexto real.

Como importar a morfologia de um terreno do Google Maps com Edificius?

Com Edificius, o software para o projeto arquitetônico BIM, é possível importar a morfologia de um terreno diretamente do Google Maps®. Dentro do Edificius, no ambiente Terreno, selecionamos Terreno [perímetro] e clicamos em Levantamento. Escolhemos Importar do Google Maps. Dentro do Google Maps®, criamos um retângulo de seleção usando o botão direito do mouse, de modo a localizar a área de interesse. Confirmamos a seleção clicando em Captura e prosseguimos com a importação. No Edificius aparece um diálogo onde estão definidas as coordenadas e as dimensões do terreno. Obtemos, então, a morfologia do terreno já modelada e as respectivas curvas de nível. Também está disponível um vídeo que mostra passo a passo o procedimento de importação do terreno do Google Maps® com Edificius.

É possível modificar e aperfeiçoar o terreno importado no Edificius?

O terreno importado não representa necessariamente a configuração definitiva do projeto. Edificius disponibiliza ferramentas de edição que permitem modificar a superfície, criar nivelamentos, modelar taludes, adicionar, eliminar e modificar curvas de nível, inserir rampas, redefinir cotas e adaptar o terreno às necessidades do projeto. Essas operações permitem simular as intervenções previstas no canteiro de obras e obter um modelo coerente com as obras de urbanização, os acessos para veículos e as arrumações externas.

Como utilizar o terreno importado para o projeto de paisagismo e espaços externos?

O modelo do terreno constitui a base para desenvolver todo o projeto dos espaços externos. Sobre ele é possível inserir caminhos para pedestres, estacionamentos, muros de contenção, áreas verdes, sistemas de irrigação, piscinas e outros elementos de mobiliário urbano ou paisagístico. A integração entre terreno e componentes BIM permite verificar imediatamente cotas, inclinações e relações espaciais, melhorando a qualidade do projeto e facilitando a avaliação do impacto da intervenção no contexto.

Quais são os casos de uso práticos da importação do terreno do Google Maps?

A importação do terreno do Google Maps encontra aplicação em diversos âmbitos do projeto BIM. É particularmente útil no projeto de edifícios residenciais e comerciais, na requalificação urbana, em intervenções de paisagismo e na realização de obras de infraestrutura. A possibilidade de adquirir rapidamente um modelo tridimensional do local permite acelerar as atividades preliminares, realizar estudos de viabilidade, analisar a inserção da obra no contexto e desenvolver projetos mais precisos desde as primeiras fases de trabalho.
