Realizar uma casa unifamiliar com um software BIM: Casa SJ
Vamos descobrir quais são algumas das características que tornam um software BIM indispensável. Da modelagem 3D dos objetos á vista em corte isométrica: o desenho de Casa SJ
Uma das características que tornou os software BIM indispensáveis para todos os técnicos no mundo da arquitetura, engenharia e construção foi a possibilidade de ter integradas muitas funcionalidades num único software.
Isso resultou numa grande poupança em termos econômicos e de tempo para todos os técnicos: um único software para comprar e aprender a usar.
Vamos ver como foram usadas algumas destas funcionalidades do Edificius, software BIM para o desenho arquitetônico, na execução do projeto Casa SJ.
Casa SJ desenhada com um software BIM
O projeto proposto inspira-se ao edifício Casa SJ desenhado pelo escritório AF Arquitetura do arquiteto André Fornari em Florianópolis, Brasil. O vídeo mostra as poderosas funcionalidades do Edificius, incluindo o uso da Magnetic Grid 3D. Esta ferramenta ajuda o projetista no desenho espacial de qualquer estrutura, incluindo as complexas, através o uso de vigas e pilares de aço, betão armado, madeira, etc. e o automatismo que atribui os perfis escolhidos de forma automática.
Casa SJ é uma moradia unifamiliar de 240 mq distribuída em dois andares, com 3 suíte, escritórios no andar de cima e uma área constituída por: sala de estar, salão e cozinha. Para além disso, no rés-do-chão encontram-se uma área de serviço e lazer, e um garagem para dois carros.

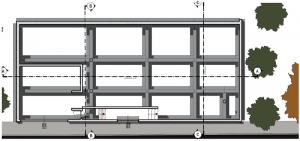

- Planta da Fundação de Casa SJ

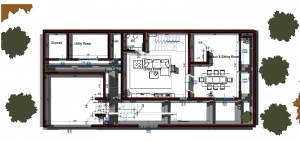

- Rês-do-chão de Casa SJ

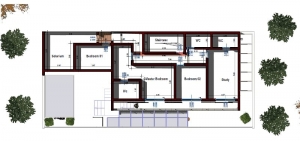

- Primeiro andar de Casa SJ
- Elevacão frontal de Casa SJ
- Secão A Secão B e Secão C de Casa SJ
Para a escolha dos materiais, foram privilegiadas soluções “minimal”, com poucos elementos, predominantemente madeira e vidro. Isso para que as escolhas feitas refletissem a atitude moderna e dinâmica dos inquilinos.
- Render dos interiores sala de estar Casa SJ
- Detalhe interior Casa SJ
- Sala de estar Casa SJ
- Detalhe textura escada Casa SJ
Editor modelagem 3D do Edificius
As escadas internas também foram desenhadas por meio do editor, tendo assim a possibilidade de adaptar o projeto a qualquer tipo de necessidade do cliente.
Vista em corte isométrica
Na última versão do Edificius foi adicionada a possibilidade de visualizar o efeito Vista em corte isonométrica em 3D também no ambiente RTBIM.
- Vista em corte isométrica Casa SJ
- Vista alta em corte
isométrica com trasparência Casa SJ
- Vista em corte isométrica com trasparência Casa SJ

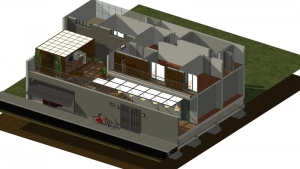

- Vista do alto em corte isométrica Casa SJ
Usando esta nova funcionalidade será portanto possível, em tempo real, navigar nos edifícios e visualizá-los com a qualidade da tecnologia do Real-Time Rendering.
Para a ativar será suficiente selecionar o menu efeitos e aplicar a modalidade “vista em corte”. Será possível escolher o elenco das vistas em corte de interesse, entre os já criados, e aplicá-lo ao ambiente RTBIM.
A “Vista em corte isonométrica” é uma nova e importante ferramenta para ler a distribuição dos espaços internos. Para além disso, permite compreender a disposição do mobiliário e avaliar os materiais usados.
- Clay render Casa SJ
- Efeito luzes sombras Casa SJ
- Façade Casa SJ
- Foto inserção Casa SJ
- Gazebo com efeito artístico Casa SJ
- Magic Render Casa SJ
- Profundidade de campo Casa SJ
- Render com fundo climático Casa SJ
- Terraço Casa SJ
- Vista do alto Casa SJ
