Rede elétrica inteligente: o que são e como funcionam os sistemas de energia moderna

O setor energético está passando por uma transformação profunda graças ao advento do digital, que tornou possível otimizar, monitorar e gerenciar de forma mais consciente e eficiente o uso da energia. As smart grid representam um exemplo concreto dessa evolução, sendo infraestruturas inteligentes projetadas para integrar tecnologias digitais e coordenar a produção, transporte e o consumo de eletricidade.

Uma smart grid é um sistema de redes elétricas que utiliza ferramentas digitais avançadas para monitorar e regular o fluxo de energia de diferentes fontes, adaptando-o às necessidades dos usuários finais. Graças a essas redes inteligentes, é possível desenvolver novos modelos de gestão compartilhada da energia, favorecendo a implementação das chamadas comunidades energéticas.

Embora sejam conceitos relacionados, smart grid e comunidades energéticas não são a mesma coisa. Uma smart grid representa a infraestrutura tecnológica composta por redes, sensores e sistemas de controle, enquanto uma comunidade energética é uma entidade jurídica regulamentada que utiliza a smart grid como suporte para gerenciar a produção e a distribuição de energia entre seus membros.

Graças a essas tecnologias, os membros das comunidades energéticas podem monitorar em tempo real consumos, produção e distribuição, otimizando a eficiência e reduzindo desperdícios.

Para realizar um estudo de viabilidade de uma comunidade energética renovável, você pode utilizar o software fotovoltaico que permite inserir os vários produtores e consumidores da CER (Comunidades Energéticas Renováveis) e calcular os incentivos obtidos pela Comunidade.

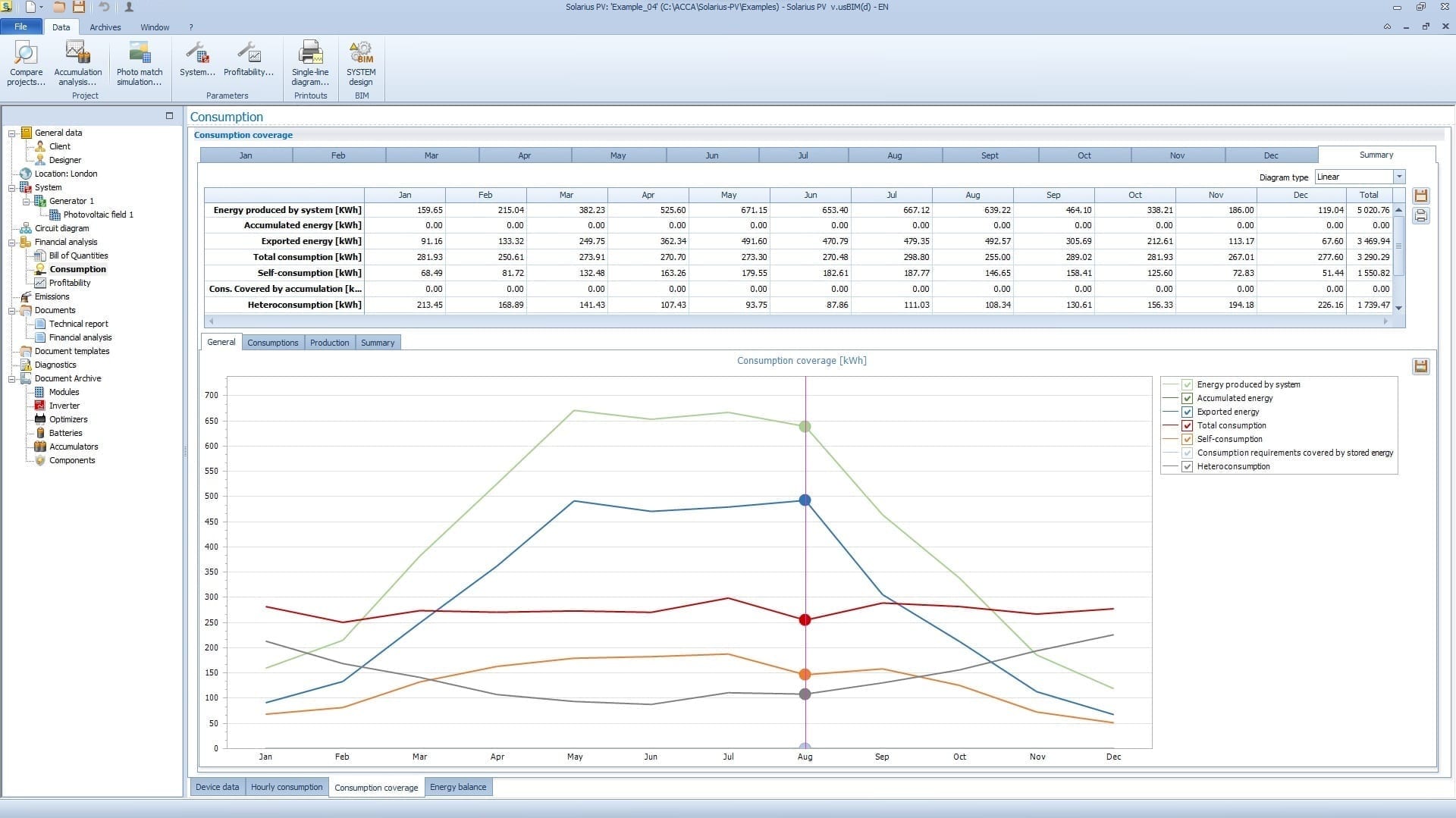

Comunidade energética: análise econômica – Software Solarius PV

O que se entende por smart grid: significado

A smart grid, ou rede inteligente, é um sistema avançado de redes elétricas e tecnologias que permite monitorar e gerenciar de forma eficiente e segura a distribuição da energia elétrica, conectando as fontes de produção com os usuários das comunidades energéticas.

Não se trata apenas de uma rede de distribuição, mas também de um sistema de conexão e troca de informações. Sua força está, de fato, na comunicação bidirecional entre fornecedor e consumidores, que permite funcionalidades avançadas como a integração da energia renovável, a gestão em tempo real da demanda e a capacidade de se autorreparar em caso de falhas.

As smart grids são projetadas para otimizar a eficiência, aumentar a segurança e a confiabilidade do sistema elétrico, reduzir custos e o impacto ambiental, apoiando assim a transição para um futuro energético mais sustentável e resiliente.

O termo “smart grid” foi introduzido pela primeira vez na Energy Independence and Security Act de 2007 (EISA 2007), na qual é definido como a ferramenta que torna possível a integração das tecnologias digitais e de comunicação na rede elétrica. Essa evolução tem como objetivo melhorar a eficiência, a resiliência e a sustentabilidade de todo o sistema.

Soluções smart grid para a integração das energias renováveis

Um dos campos em que as smart grid demonstram seu verdadeiro valor é a integração das fontes renováveis, que por sua natureza são intermitentes e não programáveis. A gestão inteligente desses recursos ocorre através de:

• armazenamento da energia em excesso nos momentos de sobrerprodução, por exemplo, em dias muito ensolarados ou ventosos, respectivamente em usinas fotovoltaicas e eólicas;
• uso estratégico da energia armazenada quando a produção de renováveis diminui, de modo a garantir continuidade no fornecimento;
• equilíbrio constante entre demanda e oferta graças a sistemas de controle avançados que podem modular cargas e fontes em tempo real.

Essa abordagem não apenas reduz a dependência de combustíveis fósseis, mas torna o sistema energético mais estável, diminuindo o risco de apagões e reduzindo as emissões de CO₂. A gestão eficiente dos recursos é possibilitada pela introdução de tecnologias de inteligência artificial nas Smart Cities, que são capazes, entre outras funcionalidades, de analisar em tempo real os dados de produção e consumo para otimizar a gestão das fontes renováveis e dos fluxos energéticos.

Como funcionam as redes elétricas inteligentes

O funcionamento das redes elétricas inteligentes é análogo ao de uma rede de internet, onde todos os usuários estão interconectados e compartilham informações de maneira rápida e eficiente. Este sistema utiliza dispositivos e medidores inteligentes que transmitem autonomamente os dados. As redes elétricas inteligentes unem, portanto, numerosas redes locais que, interagindo, trocando informações sobre os vários fluxos de energia, sejam eles produzidos pelas grandes centrais ou por fontes renováveis de menor escala para prevenir apagões e sobrecargas.

O mecanismo inclui uma rede de sensores distribuídos ao longo de todo o sistema, que coletam e monitoram constantemente os dados energéticos e um sistema avançado de controle e regulação dos fluxos para otimizar as cargas. Graças a essas funções de monitoramento e controle, a rede consegue manter a continuidade do fornecimento, acumulando a energia nos períodos de menor demanda para torná-la disponível nos momentos de pico.

A rede elétrica inteligente, portanto, se baseia em diferentes elementos-chave:

• sensores ao longo da rede para coletar e monitorar dados em tempo real;
• sistemas de controle e regulação para otimizar as cargas de energia distribuída;
• automação dos consumos, que permite adaptar a distribuição à demanda;
• sistemas de proteção e segurança, para garantir a estabilidade da rede.

Um componente essencial dessas redes é o sistema de medição inteligente, que permite a leitura dos medidores de gás, eletricidade e água, facilitando uma gestão mais precisa e eficiente dos recursos.

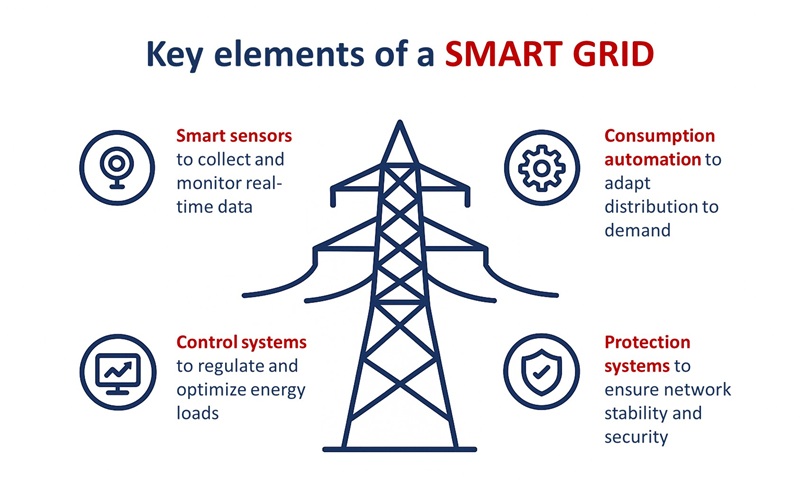

Elementos chave de uma smart grid

Smart grid vs. smart meter: compreender a diferença

Um equívoco comum é confundir o conceito de smart grid com o de smart meter. Na verdade, os dois termos indicam elementos muito diferentes, embora estejam interconectados:

• smart meter: trata-se de medidores inteligentes capazes de medir o consumo de energia em tempo real e de transmitir essas informações tanto ao fornecedor quanto ao usuário final. Graças a esses dispositivos, as famílias e as empresas podem monitorar seus consumos, adaptar seus hábitos e aproveitar tarifas variáveis com base no horário;
• smart grid: é, por sua vez, todo o ecossistema tecnológico que compreende a rede de distribuição, os sistemas de controle e os softwares de gestão que, utilizando os dados provenientes dos smart meters e de outros sensores, otimizam o funcionamento geral da rede.

Otimização dos fluxos energéticos com as tecnologias smart grid

A otimização dos fluxos energéticos representa uma das funcionalidades mais avançadas das smart grids. Através de sistemas de monitoramento avançados e do uso de algoritmos de gestão inteligentes, a rede é capaz de balancear em tempo real a produção e o consumo de energia. Isso permite não apenas reduzir desperdícios, mas também garantir uma distribuição mais estável e segura. Entre as principais capacidades das smart grids está a possibilidade de:

• direcionar a energia para as áreas com maior demanda, de modo a manter constante o equilíbrio do sistema e evitar sobrecargas;
• desviar os fluxos em caso de falhas, assegurando a continuidade do serviço nas áreas não afetadas pelo problema;
• reduzir desperdícios e perdas técnicas, melhorando a precisão e a eficiência na distribuição da energia.

Dessa forma, as smart grids conseguem se adaptar às mudanças da rede e absorver sem dificuldades a variabilidade típica das fontes renováveis, consolidando assim seu papel como infraestruturas energéticas inteligentes e resilientes.

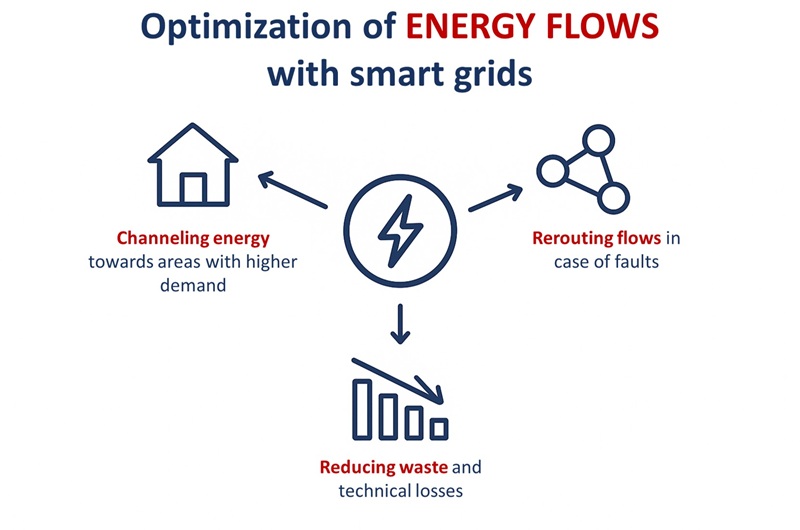

Otimização dos fluxos energéticos com as smart grid

Smart grid e gestão da demanda

A gestão da demanda (demand-side management) é fundamental para manter o equilíbrio entre consumo e produção de energia. Nas smart grids, essa tarefa é apoiada por softwares avançados, que permitem analisar os dados em tempo real e modular os consumos com base na disponibilidade de energia.

Graças a esses instrumentos, as redes inteligentes podem:

• reprogramar os consumos com base na disponibilidade de energia, por exemplo, adiando o funcionamento de algumas máquinas durante os horários de pico;
• oferecer incentivos econômicos aos usuários que modulam sua demanda com base nas necessidades da rede;
• garantir a estabilidade do sistema, evitando picos de carga repentinos que poderiam causar interrupções;
• contribuir para uma rede mais flexível e eficiente, capaz de integrar melhor a variabilidade das fontes renováveis.

Esses sistemas não se limitam a gerenciar grandes instalações industriais; até mesmo as residências podem ser envolvidas, por exemplo, programando o uso de eletrodomésticos que consomem muita energia em horários mais convenientes.

Diferenças entre a rede tradicional e as smart grids

Ao contrário das redes de distribuição elétrica tradicionais, baseadas em um fluxo unidirecional de energia das centrais para os consumidores, as smart grids introduzem um modelo inovador e interativo. Graças às tecnologias digitais e à comunicação bidirecional, essas redes não se limitam a transmitir energia, mas coletam, analisam e gerenciam informações em tempo real, permitindo uma distribuição mais flexível, segura e sustentável.

Aqui está o que diferencia a energia inteligente em relação a um esquema tradicional:

• controle avançado: graças a sensores e dispositivos inteligentes, é possível monitorar em tempo real a produção, distribuição e consumo de energia. Isso permite uma gestão reativa da rede, possibilitando a identificação e resolução rápida de anomalias ou falhas;
• integração das energias renováveis: as redes inteligentes facilitam uma gestão ideal das fontes renováveis, prevendo e enfrentando a variabilidade e a intermitência, maximizando assim seu uso e reduzindo desperdícios;
• fluxo bidirecional da energia: os consumidores se tornam também produtores (prosumers), gerando energia por meio de fontes renováveis locais e vendendo o excedente para a rede. Isso contribui para a produção de energia limpa e para a sustentabilidade em nível local;
• automação e gestão da demanda: por meio de algoritmos avançados, as redes inteligentes equilibram a demanda e a oferta de energia, gerenciando o uso da energia com base em tarifas e disponibilidade, atenuando os picos de consumo e garantindo maior eficiência;
• monitoramento dos consumos e conscientização energética: os medidores inteligentes e os aplicativos de monitoramento fornecem aos consumidores uma visão detalhada de seus consumos, permitindo escolhas conscientes para reduzir desperdícios e otimizar o uso da energia;
• resiliência e continuidade do serviço: graças a sistemas de gestão de emergências e de rápida recuperação, as redes inteligentes reagem rapidamente a eventos imprevistos ou falhas, reduzindo interrupções e aumentando a confiabilidade geral da rede.
• uso de tecnologias avançadas: a adoção de ferramentas de ponta como IoT, Big Data e sistemas GIS favorece um monitoramento abrangente dos fluxos energéticos e do estado das infraestruturas, uma análise preditiva do desempenho da rede e um planejamento mais preciso das atividades de manutenção. Graças a essas tecnologias, as smart grids se mostram muito mais inteligentes e reativas em comparação com as redes elétricas tradicionais.

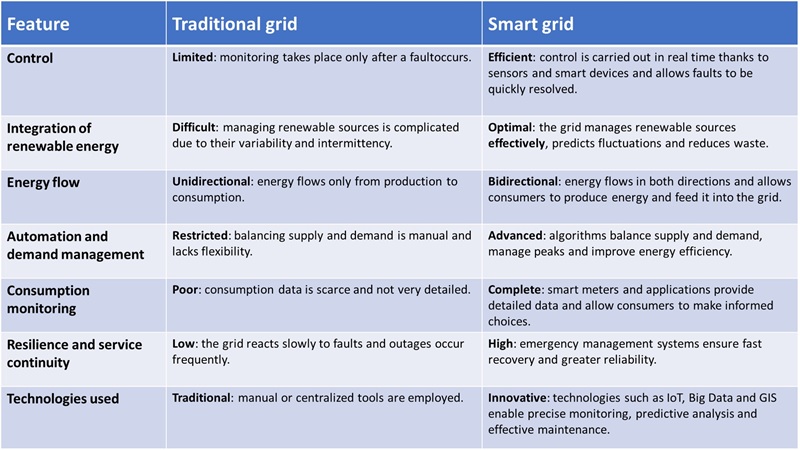

Diferenças entre rede tradicional e smart grid

O papel da IoT na comunicação e na automação das smart grids

A Internet das Coisas (IoT) pode ser considerada o “sistema nervoso” das smart grids. Através de sensores, atuadores e dispositivos interconectados, a IoT permite criar uma rede capilar de coleta de dados e controle distribuído. Isso significa que:

• cada nó da rede se torna um ponto de informação, capaz de comunicar seu estado operacional em tempo real;
• as ações corretivas podem ser automatizadas, reduzindo a necessidade de intervenção humana e melhorando os tempos de resposta em caso de anomalias;
• a manutenção se torna preditiva, graças à possibilidade de identificar situações anômalas que precedem uma falha, permitindo intervir antes que ocorra uma interrupção.

Big data e analytics no monitoramento do desempenho das smart grid

As smart grid geram enormes quantidades de dados a cada segundo: medições de consumo, produção, tensão, frequência, estado das linhas e muito mais. Esses dados, se analisados de maneira apropriada, se transformam em informações valiosas para melhorar o desempenho da rede.

O uso de big data nas smart grids permite:

• identificar ineficiências operacionais, como sobrecargas recorrentes em certas áreas ou dispersões de energia ao longo das linhas. Esses dados podem ser utilizados para planejar intervenções direcionadas que melhoram a eficiência e reduzem as perdas;
• prever falhas e mau funcionamento através de modelos de machine learning que reconhecem comportamentos anômalos, como uma queda progressiva da tensão que pode antecipar a ruptura de um transformador;
• otimizar a distribuição de energia em tempo real, adaptando os fluxos com base em previsões de demanda e disponibilidade de fontes renováveis.

Um gestor que dispõe de ferramentas avançadas de análise pode até simular cenários futuros e planejar intervenções de forma proativa.

Como o GIS apoia o planejamento e a manutenção nas smart grids

Os sistemas GIS (Geographic Information System) são um componente estratégico para a gestão das smart grids. Não se trata apenas de mapas digitais, mas de plataformas interativas que integram dados geográficos e informações técnicas em tempo real.

Graças aos GIS, é possível:

• visualizar a posição e o estado de cada componente da rede, desde a maior usina de produção até o único medidor inteligente;
• planejar trabalhos de manutenção com maior precisão, otimizando rotas e tempos de intervenção para minimizar os transtornos aos usuários;
• gerenciar de forma dinâmica a expansão da rede em áreas urbanizadas recentemente ou em zonas rurais onde se espera uma maior demanda de energia.

Em situações de emergência, o GIS se torna um aliado fundamental: permite identificar rapidamente as áreas afetadas por falhas e enviar as equipes operacionais ao local com as prioridades corretas.

Quais são os benefícios das smart grids

As smart grids oferecem numerosos benefícios, tanto em termos de qualidade do serviço quanto do ponto de vista energético e ambiental. No que diz respeito ao serviço, os sistemas de monitoramento e a análise dos dados coletados permitem gerenciar a distribuição de energia de forma direcionada e eficiente. A smart grid pode, de fato, estimar e antecipar os consumos, distribuindo a energia apenas onde necessário, reduzindo sobrecargas e interrupções de energia e otimizando o uso para cada usuário, resultando em economias financeiras para os consumidores.

Do ponto de vista ambiental, a eficiência na distribuição reduz o desperdício energético, contribuindo para menores emissões de CO₂. Este sistema é particularmente vantajoso para gerenciar a energia renovável, cuja produção é frequentemente variável e imprevisível. A rede inteligente mantém, portanto, uma comunicação constante entre produtores e consumidores, que cada vez mais frequentemente são, por sua vez, pequenos produtores, garantindo um sistema energético flexível e sustentável.

Principais vantagens de uma smart grid para consumidores e serviços públicos

As smart grids trazem benefícios concretos tanto para os usuários finais quanto para as empresas que gerenciam a energia.

Para os consumidores, as principais vantagens são:

• maior transparência: graças aos dados fornecidos em tempo real, é possível monitorar seu consumo e identificar desperdícios ou equipamentos que consomem muita energia;
• tarifas dinâmicas: o usuário pode decidir concentrar os consumos nos horários com preços mais baixos, obtendo uma economia financeira;
• papel ativo na produção: quem possui um sistema fotovoltaico ou um sistema de microcogeração pode injetar energia na rede, tornando-se “prosumidor” e gerando um retorno econômico.

Para os gestores e as utilities, os benefícios são igualmente significativos:

• confiabilidade da rede: a capacidade de reagir rapidamente a falhas ou desequilíbrios reduz os tempos de interrupção do serviço;
• redução das perdas: a gestão otimizada minimiza a dispersão de energia ao longo das linhas;
• integração facilitada das renováveis: a smart grid pode absorver e distribuir de forma eficiente a produção variável das fontes limpas;
• flexibilidade operacional: a possibilidade de modular a oferta e a demanda evita o recurso a centrais de emergência, com economias financeiras e ambientais.

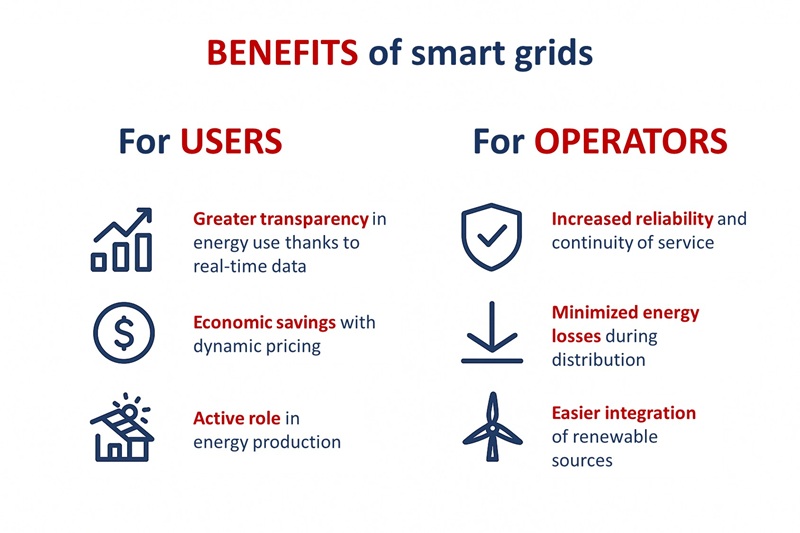

Benefícios das smart grids

Diferenças entre smart grid e micro grid

As micro grids são redes locais dedicadas à produção e distribuição de energia, capazes de operar de forma autônoma se isoladas da rede elétrica principal, como no caso de um blackout. Essas pequenas redes podem funcionar tanto em modo ilha quanto conectadas ao sistema elétrico nacional, fornecendo energia a grupos de usuários locais, como hospitais, condomínios, empresas ou residências, através de fontes de energia renovável como usinas fotovoltaicas.

Frequentemente, as micro grids são equipadas com sistemas de armazenamento, como baterias, que permitem armazenar a energia produzida e torná-la disponível para os membros da comunidade energética. Essa capacidade de armazenamento distingue claramente as micro grids das smart grids.

Microredes inteligentes: soluções locais para a resiliência energética

As microredes inteligentes integram sistemas digitais avançados, sensores, software de gestão e automação, que permitem monitorar e regular em tempo real a produção e o consumo de energia. Essa inteligência operacional permite que a rede se adapte rapidamente a variações na demanda ou a interrupções da rede principal, garantindo maior eficiência, confiabilidade e resiliência.

Os principais benefícios incluem:

• continuidade de serviço durante os blackouts: graças ao controle inteligente dos fluxos e ao armazenamento local, a microrede mantém a alimentação para os usuários mesmo em caso de falhas na rede principal;
• integração otimizada das fontes renováveis locais: painéis solares, turbinas eólicas e outras fontes são geridas de maneira preditiva e equilibrada para reduzir a dependência energética externa;
• flexibilidade e adaptabilidade: a microrede inteligente pode ser configurada dinamicamente para atender às necessidades específicas de uma comunidade, um edifício ou uma área industrial, maximizando a eficiência dos fluxos energéticos.

FAQ – Smart grid

O que se entende por smart grid?

Uma smart grid é uma rede elétrica que integra sistemas digitais, sensores e software para monitorar e gerenciar a distribuição de energia de forma eficiente e segura. Baseia-se em uma comunicação bidirecional entre produtores e usuários, permitindo controlar em tempo real a produção, a demanda e possíveis falhas.

Como as smart grids melhoram a gestão da energia renovável?

As fontes renováveis são intermitentes e não programáveis. As smart grids acumulam a energia produzida em excesso e a liberam quando necessário, equilibrando a demanda e a oferta por meio de sistemas de controle avançados. Isso reduz o risco de blackouts e a dependência de combustíveis fósseis.

O que diferencia uma smart grid de um smart meter?

O smart meter é um contador inteligente que mede os consumos e envia os dados para o usuário e o fornecedor. A smart grid, por sua vez, é a rede completa que utiliza essas informações (e aquelas provenientes de outros sensores) para otimizar a distribuição de energia em uma escala maior.

Quais benefícios trazem para os consumidores?

Os usuários podem monitorar seus consumos, reduzir desperdícios e acessar tarifas dinâmicas. Quem produz energia, por exemplo, com uma usina fotovoltaica, pode injetá-la na rede e obter um retorno econômico, tornando-se prosumer.

As smart grids são úteis também para os operadores de rede?

Sim. Permitem reduzir as perdas ao longo das linhas, gerenciar rapidamente as falhas, integrar mais facilmente a energia renovável e modular a demanda e a oferta sem recorrer a centrais de emergência.

Qual é a diferença entre smart grid e microgrid?

Uma microgrid é uma rede local que pode funcionar de forma autônoma da rede nacional, por exemplo, durante um blackout. Frequentemente está conectada a usinas renováveis e sistemas de armazenamento. A smart grid, por outro lado, é o sistema em uma escala maior que conecta usuários, produtores e microredes, coordenando e otimizando os fluxos energéticos.

Qual é o papel do IoT nas smart grids?

O IoT conecta sensores e dispositivos que coletam dados em tempo real, permitindo automação, manutenção preditiva e intervenções rápidas em caso de anomalias. É, na prática, o sistema nervoso da rede inteligente.

Como os dados são utilizados nas smart grids?

Através de sistemas de análise e big data, identificam-se perdas, sobrecargas e comportamentos anômalos, prevêem-se falhas e gerencia-se a distribuição de energia com base nas previsões de demanda e disponibilidade das renováveis.

As smart grids podem evitar interrupções de energia?

Sim. Através de sensores e sistemas de controle, a rede identifica anomalias, desvia os fluxos e se autorrestaura, garantindo continuidade do serviço mesmo em caso de falhas localizadas.
