Distribuição de energia elétrica: funcionamento e digitalização da rede de distribuição

A rede elétrica é uma infraestrutura crucial do nosso dia a dia, mesmo que muitas vezes a consideremos garantida. É graças a este sistema articulado que a energia produzida – muitas vezes a grandes distâncias dos centros urbanos – chega às nossas casas, empresas, hospitais e em todos os pontos de consumo.

Nos últimos anos, muito se falou sobre produção de energia, descarbonização e renováveis. Mas a rede que torna possível a distribuição da energia é igualmente estratégica. E hoje está passando por uma transformação profunda.

A crescente eletrificação dos consumos, a difusão das fontes renováveis e a necessidade de maior resiliência estão empurrando a rede para um novo modelo: mais inteligente, conectado e digitalizado.

Neste artigo, aprofundaremos:

• como funciona a rede de distribuição elétrica;
• quais são seus elementos-chave;
• como as tecnologias digitais estão revolucionando sua gestão.

Para enfrentar essa evolução, são necessárias ferramentas concretas. Entre as ferramentas-chave dessa transformação estão:

• os Software de Gestão de Instalações, que digitalizam todo o ciclo de vida das instalações elétricas;
• o Software de Gêmeo Digital Geoespacial, que criam uma réplica digital 3D da rede para monitorar infraestruturas e simular cenários.

Adotar essas ferramentas significa construir uma rede elétrica mais eficiente, sustentável e pronta para o futuro. Se você atua no setor de energia ou de infraestrutura, este é o momento certo para aproveitar essa oportunidade.

O que é a rede de distribuição elétrica?

A rede de distribuição elétrica é o último trecho do percurso que a energia realiza do ponto de geração até os usuários finais. É uma infraestrutura extensa e ramificada, projetada para receber energia da rede de transmissão, reduzir sua tensão e distribuí-la de forma segura para casas, empresas, hospitais e indústrias.

Para entender como funciona, é útil distinguir entre rede de transmissão e rede de distribuição:

• rede de transmissão: transporta grandes quantidades de energia por longas distâncias, a tensões muito elevadas (220–380 kV), conectando as grandes usinas de produção às subestações primárias;
• rede de distribuição: parte exatamente das subestações primárias. Aqui, a energia é transformada de alta para média tensão e, através de novas transformações, levada a níveis compatíveis com o uso doméstico ou industrial.

Os três níveis da distribuição

Desde o ponto de vista técnico, a rede de distribuição se divide em:

• Alta tensão (AT): entre 50 kV e 150 kV. Conecta as subestações primárias à rede de média tensão. Não deve ser confundida com a transmissão em altíssima tensão (220–380 kV);
• Media tensão (MT): entre 1.000 e 35.000 V. Alcança áreas urbanas, zonas industriais e subestações secundárias;
• Baixa tensão (BT): até 1.000 V (tipicamente 230/400 V). Alimenta residências, lojas e pequenas empresas.

Uma rede cada vez mais complexa e distribuída

O funcionamento correto depende de um conjunto coordenado de elementos: subestações, transformadores, linhas elétricas (aéreas ou subterrâneas), medidores inteligentes e dispositivos de proteção. O que torna sua gestão mais complexa é a crescente distribuição da produção e a difusão dos prosumers, usuários que produzem e consomem energia.

A rede, criada para gerenciar um fluxo unidirecional (do produtor para o consumidor), hoje se vê diante da tarefa de gerenciar fluxos bidirecionais, mais variáveis e menos previsíveis.

Para enfrentar esses novos desafios, são necessárias ferramentas digitais avançadas. Tecnologias como sensores, plataformas de monitoramento e sistemas inteligentes são fundamentais para garantir flexibilidade, resiliência e continuidade do serviço.

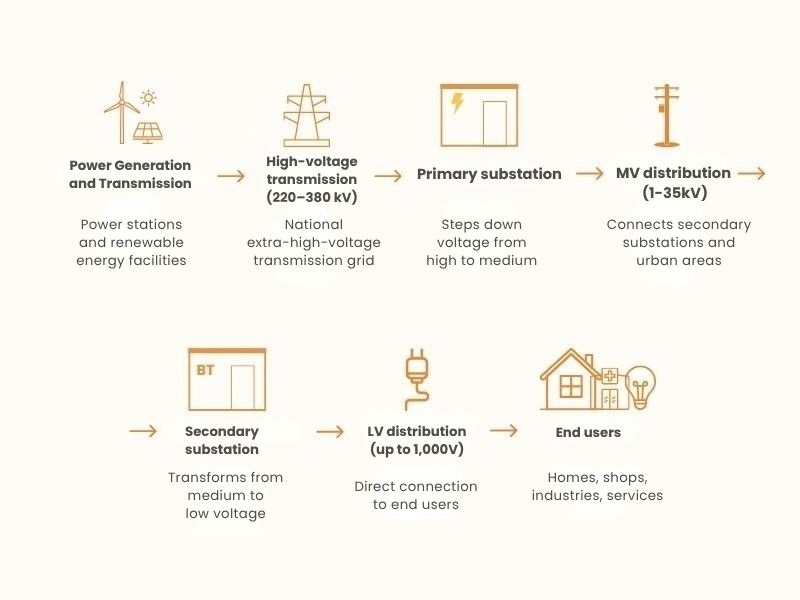

Fluxo da energia elétrica da geração ao consumo final

Os componentes fundamentais da rede

Os elementos principais que compõem a rede de distribuição podem ser subdivididos em duas grandes categorias:

• componentes físicos, ou seja, os elementos materiais que constituem a infraestrutura da rede, como:
  • linhas elétricas, aéreas ou subterrâneas, que transportam a energia através do território;
  • transformadores, que adaptam a tensão aos diferentes níveis requeridos ao longo do percurso;
  • cabines de transformação (primárias e secundárias), que representam os nós fundamentais onde ocorrem as transições entre alta, média e baixa tensão;
• componentes digitais e gerenciais, cada vez mais relevantes para melhorar a eficiência, controle e confiabilidade do sistema, como:
  • medidores inteligentes, para a medição pontual e automática dos consumos;
  • dispositivos de proteção e automação, para isolar as falhas e restaurar rapidamente o serviço;
  • sistemas de telecontrole, sensoriamento avançado e software de gestão, úteis para monitorar em tempo real a rede, realizar manutenção preditiva e otimizar os fluxos energéticos.

Nos próximos parágrafos, analisaremos mais detalhadamente os principais elementos técnicos da rede de distribuição de energia elétrica, as figuras responsáveis pelo seu funcionamento e as principais criticidades que o sistema deve hoje enfrentar.

Linhas elétricas, transformadores e subestações

A rede de distribuição se baseia em um conjunto de elementos físicos que, trabalhando de forma integrada, permitem o transporte, a transformação e a entrega da energia aos usuários finais.

Linhas elétricas

As linhas elétricas constituem a infraestrutura básica para o transporte da energia no território. Podem ser:

• aéreas, instaladas em postes ou torres, com condutores nus suspensos e isolados por porcelana ou materiais compostos (isolamento por distância);
• subterrâneas, colocadas em canalizações subterrâneas, com cabos isolados em XLPE (polietileno reticulado), blindados e protegidos por capas resistentes ao calor, umidade e interpérias;

Transformadores

Os transformadores modificam os níveis de tensão para adaptar a energia ao transporte ou ao uso final. Estão presentes em:

• cabines primárias, onde transformam a alta tensão (50–150 kV) em média (15–20 kV);
• cabines secundárias, onde convertem a média em baixa tensão (230/400 V) para a distribuição final.

Cada transformador é composto por um núcleo magnético e dois enrolamentos (primário e secundário). O funcionamento se baseia na indução eletromagnética.

Cabines e subestações

As cabines de transformação são os nós estratégicos da rede. Dividem-se em:

• cabines primárias: ponto de entrada da rede de transmissão;
• cabines secundárias: distribuição da baixa tensão;
• cabines de manobra: para redundância, interconexão e seccionamento.

Dentro delas encontram-se dispositivos como:

• chaves de manobra (abertura/fechamento de circuitos);
• isoladores (isolamento seguro das seções);
• disjuntores automáticos e relés (proteção contra falhas);
• instrumentos de medição;
• sistemas de telecontrole.

Componentes digitais e inteligentes

A esses elementos físicos se juntam tecnologias digitais cada vez mais relevantes:

• dispositivos de proteção: detectam sobrecargas, curtos-circuitos ou falhas à terra, isolando rapidamente as seções críticas;
• sensores e monitoramento: coletam dados em tempo real (tensão, corrente, frequência e potência), úteis para a diagnóstica preditiva;
• sistemas de automação: controlam a rede remotamente com lógicas programáveis e algoritmos preditivos (ex. SCADA);
• medidores inteligentes: registram e comunicam os consumos de forma bidirecional, habilitando tarifas dinâmicas, gestão remota e participação ativa dos usuários.

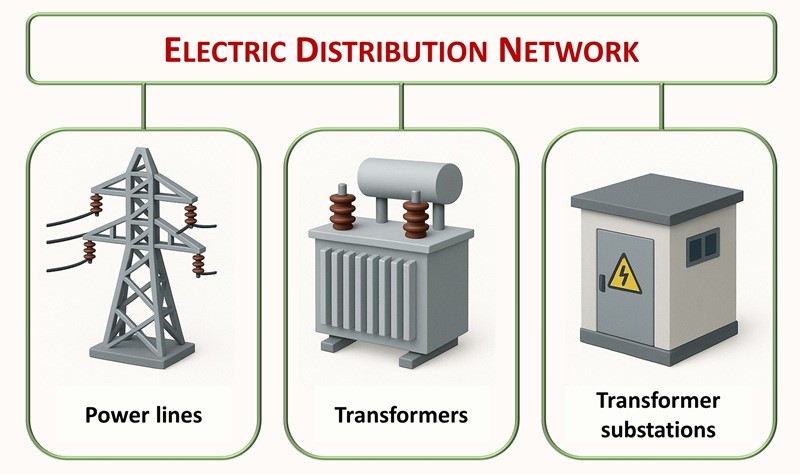

Rede de distribuição elétrica

Atores envolvidos: quem gerencia a rede elétrica?

A rede de distribuição de energia elétrica é gerida por um ecossistema complexo de atores, cada um com responsabilidades específicas. A crescente digitalização, difusão da geração distribuída e a eletrificação dos consumos tornam hoje mais do que nunca fundamental o coordenamento entre esses sujeitos.

Os principais atores envolvidos na gestão e no desenvolvimento do sistema elétrico:

• Gestores de rede (DSO – Distribution System Operator):
  são responsáveis pela gestão, manutenção e desenvolvimento das redes de distribuição. Os DSO gerenciam os fluxos de energia, garantem a qualidade do serviço e facilitam a integração das energias renováveis.
• Autoridades de regulação (ARERA):
  A Autoridade de Regulação para Energia, Redes e Ambiente define regras técnicas e econômicas para o setor: tarifas, padrões de qualidade e incentivos. Seu papel é assegurar eficiência, transparência e proteção para usuários e operadores.
• Gestor da rede de transmissão nacional:
  é o sujeito responsável pelo equilíbrio entre produção e consumo de energia elétrica em escala nacional, bem como pela segurança, eficiência e adequação de todo o sistema elétrico. Coordena os fluxos na rede de alta tensão, equilibra produção e consumo em escala nacional, gerencia o despacho e planeja intervenções estratégicas. Colabora com os DSO para garantir coerência entre transmissão e distribuição.
• Usuários finais (e prosumer):
  os consumidores não são mais apenas destinatários passivos da energia. Cada vez mais frequentemente se tornam prosumers, ou seja, produtores e consumidores, graças a sistemas fotovoltaicos, armazenamento doméstico e participação nos mercados locais de energia.
• Fornecedores de tecnologia e serviços:
  projetam e fornecem soluções fundamentais para o funcionamento da rede: transformadores, medidores inteligentes, sensores, software (SCADA, EMS, DMS), serviços de manutenção e ferramentas para eficiência energética.
• Operadores do mercado elétrico:
  mesmo que não intervenham na rede física, gerenciam a compra e venda de energia, flexibilidade da demanda e serviços auxiliares. A crescente integração entre aspectos técnicos e comerciais os torna cada vez mais relevantes.

Criticidades atuais: infraestruturas datadas, perdas e apagões

Apesar das melhorias realizadas, a rede de distribuição de energia elétrica ainda enfrenta diversas criticidades estruturais e operacionais que limitam sua eficiência e confiabilidade, especialmente em um cenário energético cada vez mais complexo, como:

• obsolescência das infraestruturas: muitas redes foram projetadas há décadas e não são adequadas para gerenciar o atual aumento de usuários, a geração distribuída ou a eletrificação dos consumos. Isso leva a uma maior frequência de falhas, altos custos de manutenção e menor resiliência a eventos climáticos extremos;
• perdas de energia ao longo da rede: as perdas técnicas, devido à resistência dos condutores e à ineficiência de alguns componentes, representam uma parte significativa da energia inserida. A essas somam-se as perdas não técnicas, causadas por furtos, erros de medição ou mau funcionamento;
• sobrecarregamentos e apagões: a rede está cada vez mais exposta ao risco de sobrecargas, especialmente nos picos de demanda ou durante eventos climáticos intensos. Sem sistemas avançados de monitoramento e automação, uma falha pode se propagar rapidamente e causar interrupções em larga escala.

Para complicar o quadro, contribui também a nova natureza do sistema: hoje a energia não chega apenas de grandes centrais, mas de milhares de pequenos produtores distribuídos. Isso gera:

• fluxos bidirecionais menos previsíveis,
• intermitência das renováveis,
• uma maior dificuldade em manter o equilíbrio entre produção e consumo.

Para enfrentar esses desafios, é necessário modernizar os ativos físicos e introduzir tecnologias digitais. Somente assim será possível garantir um sistema elétrico seguro, flexível e pronto para apoiar a transição energética em curso.

A digitalização da rede elétrica

A crescente complexidade do sistema elétrico, unida à necessidade de garantir a confiabilidade, a eficiência e a flexibilidade do serviço, tornou indispensável a progressiva digitalização da rede de distribuição. Esse processo representa uma importante evolução tecnológica, que transforma uma rede tradicionalmente passiva e centralizada em uma infraestrutura inteligente, dinâmica e interconectada.

Digitalizar a rede não significa apenas dotá-la de novas ferramentas informáticas, mas integrá-la com uma série de tecnologias avançadas capazes de monitorar, analisar e gerenciar em tempo real os fluxos de energia, as condições operacionais e as anomalias. A rede se torna assim capaz de reagir autonomamente a eventos críticos, otimizar os recursos disponíveis, favorecer novos modelos de consumo e produção distribuída e melhorar a interação entre produtores, distribuidores e usuários finais.

Tecnologias emergentes como os gêmeos digitais de energia, por exemplo, permitem criar uma replica virtual da rede física, útil para conduzir simulações avançadas, realizar análises preditivas e otimizar o funcionamento do sistema.

No próximo parágrafo, analisaremos mais de perto os instrumentos e os princípios que fundamentam essa transformação, focando em conceitos-chave como smart grid, sensorística avançada, inteligência distribuída e plataformas em nuvem, que constituem a espinha dorsal da rede elétrica do futuro.

Smart grid, sensores, IoT, automação e nuvem

A digitalização da rede elétrica toma forma através de um conjunto integrado de tecnologias que convergem no conceito de smart grid.

Diferente das redes tradicionais, uma smart grid é uma rede “inteligente”: comunica, se adapta e responde em tempo real às condições operacionais, aos consumos e às variações na produção. Oferece bidirecionalidade dos fluxos, capacidade de autorrecuperação e gestão dinâmica dos recursos.

Os principais elementos que transformam uma rede convencional em uma rede smart:

• sensores avançados: instalados ao longo da rede, detectam parâmetros como tensão, corrente, frequência, temperatura dos condutores e estado dos isoladores. Fornecem dados essenciais para diagnosticar o estado da infraestrutura e prevenir falhas ou sobrecargas;
• dispositivos IoT (Internet of Things): componentes inteligentes, conectados via rede (frequentemente sem fio), que permitem uma coleta capilar de dados e um controle distribuído. Podem monitorar transformadores, subestações e também gerenciar dinamicamente as cargas residenciais e industriais;
• sistemas de automação: coordenam as intervenções na rede, como a abertura automática dos disjuntores ou a reconfiguração da rede em caso de falha. Reduzem os tempos de intervenção e garantem a continuidade do serviço mesmo em situações críticas;
• plataformas SCADA (Supervisory Control and Data Acquisition): ferramentas fundamentais para a supervisão e o controle remoto. Permitem que os operadores monitorem a rede em tempo real, executem manobras remotamente e ativem intervenções corretivas de forma oportuna;
• nuvem e edge computing: a nuvem permite o armazenamento e a análise em larga escala dos dados provenientes da rede. A edge computing, por sua vez, processa as informações diretamente nos dispositivos periféricos, melhorando a velocidade de resposta e a resiliência local. A arquitetura híbrida entre nuvem e edge garante o melhor equilíbrio entre eficiência e tempestividade.
• algoritmos inteligentes e inteligência artificial (IA): processam os dados coletados para prever tendências de carga, produção de renováveis e estado dos componentes. Apoiam a manutenção preditiva, a gestão dos recursos energéticos distribuídos (DER) e a regulação dinâmica da tensão.

Monitoramento de recursos infraestruturais com IoT

Integração com as energias renováveis

A transformação do sistema elétrico passa necessariamente pela integração cada vez mais ampla das fontes renováveis: fotovoltaico, eólico, hidrelétrico, biomassa. Este processo é impulsionado pelos objetivos de descarbonização, transição energética e redução do uso de fontes fósseis.

No entanto, a inserção disseminada das renováveis apresenta desafios técnicos significativos para a rede de distribuição de energia elétrica, que se vê obrigada a gerenciar uma produção não mais centralizada, mas distribuída, variável e bidirecional.

As renováveis, ao contrário das instalações tradicionais, são frequentemente de pequeno/médio porte, distribuídas pelo território e conectadas em média ou baixa tensão. Isso implica uma revolução nos fluxos energéticos, que de unidirecionais tornam-se bidirecionais.

As principais críticas a serem enfrentadas são:

• intermitência e variabilidade: a produção solar e eólica dependem do clima. É necessário compensar as flutuações com sistemas rápidos de regulação ou com fontes mais estáveis;
• congestão das linhas: a energia injetada em pontos não projetados para a geração pode causar sobrecargas, desbalanceamentos de tensão e perdas de rede, especialmente em áreas residenciais ou rurais de alta densidade fotovoltaica;
• qualidade da energia: a interação entre instalações distribuídas e a rede pode gerar distúrbios elétricos (frequência, fase, harmônicas). São necessárias soluções como inversores inteligentes, filtros ativos e reguladores dinâmicos.

Para responder a esses desafios, é necessário intervir em duas frentes:

• física: reforma das linhas, ampliação das subestações, instalação de novos dispositivos de controle e regulação;
• digital: adoção de tecnologias inteligentes para a gestão dos fluxos, a previsão da produção e o coordenamento distribuído das instalações.

Digitalização e impacto nos consumidores

A digitalização da rede elétrica não representa apenas uma evolução tecnológica do sistema de infraestrutura, mas tem consequências diretas também para os consumidores finais, cada vez mais centrais no novo cenário energético.

Entre as ferramentas-chave neste processo, encontramos:

• o medidor inteligente, que permite a medição pontual dos consumos, a comunicação bidirecional com o operador e o acesso a serviços avançados. Os dados coletados permitem visualizar os perfis de consumo, otimizar os comportamentos energéticos e participar de novos modelos de tarifação dinâmica baseados em faixas horárias ou na flexibilidade da demanda;
• as plataformas digitais para a gestão da energia, acessíveis remotamente através de aplicativos ou interfaces web, que colocam o consumidor em condições de monitorar em tempo real seus consumos, compará-los com os de períodos anteriores ou de usuários semelhantes, e receber sugestões para melhorar a eficiência energética;
• a evolução para o modelo do prosumer, um sujeito que não apenas consome, mas também produz energia para a rede, por exemplo, através de instalações fotovoltaicas domésticas ou pequenos sistemas de armazenamento. A gestão digital desses fluxos permite valorizar o autoconsumo, vender a energia em excesso e participar de comunidades energéticas locais ou sistemas de troca peer-to-peer;
• personalização dos serviços energéticos, que se tornam cada vez mais flexíveis e direcionados: tarifas sob medida, ofertas integradas com mobilidade elétrica ou automação residencial, contratos dinâmicos que incentivam a participação na flexibilidade da rede (demand response).

Redes autônomas, inteligência artificial e manutenção preditiva

A transformação digital está revolucionando as redes elétricas: de sistemas estáticos e passivamente controlados, estão se tornando inteligentes, autônomas e adaptativas.

Essa evolução é possibilitada pela integração de tecnologias avançadas como:

• inteligência artificial (IA);
• aprendizado de máquina;
• edge computing;
• sistemas de manutenção preditiva.

Todas essas ferramentas mudam radicalmente a forma com a qual a rede é gerida e controlada.

Uma aplicação concreta é a manutenção preditiva: atua-se não mais segundo prazos fixos, mas quando os dados indicam um risco iminente. Com modelos preditivos baseados em IA, é possível:

• estimar a vida útil restante de um componente;
• planejar as intervenções no momento ideal;
• reduzir falhas inesperadas e tempos de inatividade.

As redes começam assim a operar de forma semi-autônoma. Graças a sistemas distribuídos de controle e automação, podem se reconfigurar automaticamente em caso de falha, desviar os fluxos energéticos, isolar porções danificadas e restaurar a continuidade do serviço sem intervenção humana direta.

Até mesmo o edge computing desempenha um papel fundamental. Processando localmente as informações, diretamente nos nós da rede (como subestações e transformadores), permite respostas ultrarrápidas em situações críticas, evitando os atrasos relacionados à transmissão de dados para os centros de controle principais.

O objetivo do próximo futuro é chegar a redes elétricas cognitivas, capazes de aprender com seu funcionamento, adaptar-se dinamicamente ao contexto operacional e cooperar de forma cada vez mais eficiente com os consumidores, prosumers, operadores de rede e outros sistemas de infraestrutura, como os de telecomunicações, mobilidade ou construção inteligente.

Para facilitar essa transformação, é fundamental adotar soluções digitais avançadas que integrem gestão técnica, automação e representação geoespacial das infraestruturas. Um Software de Gestão de Instalações permite monitorar e gerenciar de forma eficiente todo o ciclo de vida dos ativos elétricos, melhorando o planejamento das intervenções, a segurança operacional e a otimização de custos. Com o suporte de um Software de Gêmeo Digital Geoespacial, é possível associar à rede física uma réplica digital tridimensional dinâmica e contextualizada, indispensável para visualizar o estado real das infraestruturas, simular cenários futuros e apoiar decisões rápidas e conscientes.

Aproveitar essas tecnologias avançadas significa preparar a rede elétrica para os desafios de amanhã, garantindo maior resiliência, sustentabilidade e continuidade operacional em um sistema energético cada vez mais complexo, distribuído e interconectado. Experimente também essas soluções e descubra como transformar a gestão da rede elétrica em um processo inteligente, transparente e proativo.

FAQ – Rede de distribuição de energia elétrica

O que é a rede de distribuição de energia elétrica?

A rede de distribuição é a infraestrutura que permite que a energia elétrica, gerada mesmo a grandes distâncias, chegue com segurança a casas, empresas e serviços. Parte das subestações primárias e, através de transformações sucessivas, leva a tensão aos níveis utilizáveis pelos usuários finais.

Quais são as diferenças entre rede de transmissão e rede de distribuição?

A rede de transmissão transporta grandes quantidades de energia por longas distâncias em alta tensão (220-380 kV). A rede de distribuição, por outro lado, opera em tensões mais baixas (AT, MT, BT) e serve para entregar a energia diretamente aos pontos de consumo.

Quais são os componentes principais da rede?

• Linhas elétricas aéreas ou subterrâneas.
• Transformadores (subestações primárias e secundárias).
• Subestações de distribuição.
• Dispositivos de proteção e automação.
• Medidores inteligentes.
• Sensores e plataformas de monitoramento.

O que significa digitalizar a rede elétrica?

Significa dotar a rede de tecnologias inteligentes que permitam monitorar, controlar e otimizar o sistema em tempo real. O objetivo é melhorar sua flexibilidade, resiliência e eficiência operacional.

O que é uma smart grid?

Uma smart grid é uma rede elétrica digital e inteligente, capaz de se adaptar autonomamente a condições variáveis. Utiliza sensores, dispositivos IoT, automação, plataformas SCADA, nuvem e edge computing para garantir continuidade e qualidade do serviço.

Qual é o papel da inteligência artificial na rede elétrica?

A IA permite analisar grandes volumes de dados, antecipar falhas (manutenção preditiva), regular dinamicamente a tensão, gerenciar fluxos energéticos complexos e melhorar a eficiência da rede.

Como as energias renováveis se integram à rede?

As renováveis (solar, eólico, etc.) são frequentemente distribuídas e intermitentes. A rede deve gerenciar fluxos bidirecionais e variáveis, evitando sobrecargas e problemas de qualidade da energia. São necessárias intervenções de infraestrutura e soluções digitais como inversores inteligentes, sistemas de armazenamento e plataformas de gestão distribuída.

De que forma a digitalização envolve os consumidores?

Os consumidores tornam-se protagonistas ativos (prosumers), graças a:

• medidores inteligentes e plataformas digitais;
• tarifas dinâmicas e personalizadas;
• produção e autoconsumo;
• participação em comunidades energéticas e serviços de demand response.

Que ferramentas digitais estão disponíveis para gerenciar a rede?

• Software de Gestão de Instalações: para a gestão completa dos ativos.
• Gêmeo Digital Geoespacial: para simular, monitorar e otimizar a rede com uma réplica 3D digital.
• Plataformas em nuvem, edge computing, algoritmos preditivos e IA para automação avançada.
