Construir una escalera externa con un software BIM

Ambientación exterior: cómo hacer una escalera externa y adaptar rápidamente el trazado planimétrico del terreno a la curvatura de la escalera gracias al uso de un software BIM

En el artículo Cómo crear una plazoleta externa con un software BIM reproducimos, gracias a un software para el diseño arquitectónico BIM, el diseño y la creación de los espacios externos (una plazoleta) de la vivienda diseñada por el arquitecto Otavio Pereira Nunes , ubicada en Teresόpolis (Rio De Janeiro).

En el presente artículo vamos a analizar otro elemento típico de los espacios externos de una vivienda familiar.

Específicamente, veremos cómo crear una escalera externa con un trazado planimétrico en forma de “S”, ubicada lateralmente a la plazoleta de entrada.

¿Cómo es el proceso de diseño de un espacio externo?

El primer paso es la observación, recopilar las sensaciones e ideas sugeridas precisamente por el espacio y el marco donde están ubicados sugieren.

Otro punto fundamental es la comparación con el cliente: entender cuáles son sus necesidades y de qué manera utiliza el jardín; preguntar cuáles son los gustos y hábitos para intentar, una vez que llegue el momento de realizar el diseño, combinar las ideas del diseñador con las necesidades de quien vive el espacio verdaderamente.

El proyecto comienza con un mix entre formas y funciones: en torno al diseño a la distribución y a la articulación del espacio, se intentan construir situaciones.

Al mismo tiempo, pensamos en los materiales y en la vegetación que son, claramente, elementos fundamentales del espacio. Las plantas se eligen según forma, flores y colores durante los diferentes meses del año.

El proyecto de las escaleras

Los elementos externos son realizados con extremo cuidado y en perfecta armonía con las líneas del proyecto arquitectónico.

Lateralmente a la entrada vehicular hay un tramo de escaleras para la entrada peatonal al edificio. La escalera en forma de “S” sigue el curso planimétrico del terreno. Esto permite superar el desnivel entre el antejardín y la puerta principal del edificio.

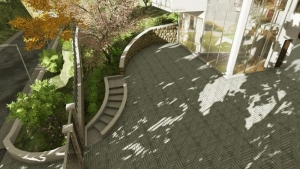

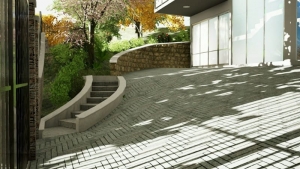

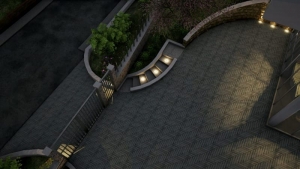

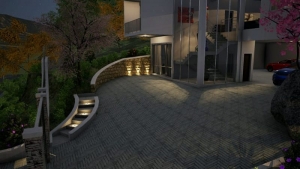

Render de la escalera externa

Veamos cómo realizar la escalera externa rápidamente gracias al software para el diseño arquitectónico BIM Edificius.

Diseñar una escalera con un software

Desde el ambiente terreno, insertamos la escalera del tamaño adecuado (ángulo interior, radio de curvatura y numero de contrahuellas) y los dos descansos.

Además usando las líneas guía paralelas y la función “cinchado”, adaptamos la curva de la escalera a la plazoleta.

Adaptación planimétrica del terreno a la curvatura de la escalera con un software BIM

Usando los snap magnético y los puntos acotados adaptamos el terreno circundante a la curvatura de la escalera.

Modelado del muro perimetral a la curvatura de la escalera con un software BIM

Utilizamos el objeto “sólido terreno” para realizar el borde perimetral de la escalera.

Por medio de la función “efecto transparencia”, ocultamos el terreno para ver detalladamente los puntos de enganche. Estos actúan como una guía para el posicionamiento del bordillo, cuya altura y ancho es definido previamente.
