Concevoir des bâtiments publics avec un logiciel de BIM: La bibliothèque de Daegu Gosan
Quels peuvent être les avantages de concevoir des bâtiments dans le domaine public avec un logiciel de BIM ? Découvrons-en quelques-uns en modélisant la bibliothèque Daegu Gosan
La possibilité de modéliser un bâtiment collectif tout en étant une activité intéressante et captivante, elle nous permet d'exploiter pleinement le potentiel des outils de conception que nous utilisons. Examinons ensemble cette hypothèse en utilisant un logiciel de BIM pour la conception architecturale.
Le projet sur lequel nous avons travaillé est une bibliothèque qui sera réalisée à Daegu, en Corée du Sud, conçue par le bureau d'architecture Martin Fenlon Architecture . Le projet a participé au concours international d’idées lancé en 2012
La bibliothèque publique Daegu-Gosan - le projet
Le projet a une double fonction : une culturel, en étant un lieu d'étude et de lecture, et une sociale en tant que centre d'agrégation pour la communauté. La structure est délimitée par un parc sur le côté nord et par des routes sur les trois autres côtés.
Le parc menant à la bibliothèque représente un espace public avec d'agréables promenades et espaces récréatifs.
La construction présente aussi une terrasse extérieure délimitée par deux plancher en saillie, inclinés pour une part, qui mènent du rez-de-chaussée à l'étage supérieur, enveloppant la structure. La terrasse est une extension de l’espace promenade publique extérieure, qui mène directement du parc aux étages supérieurs de la bibliothèque à travers une allée bordée d'arbres.
- Rez-de-chaussée Daegu Gosan Public Library
- Premier étage Daegu Gosan Public Library
- Deuxieme étage Daegu Gosan Public Library

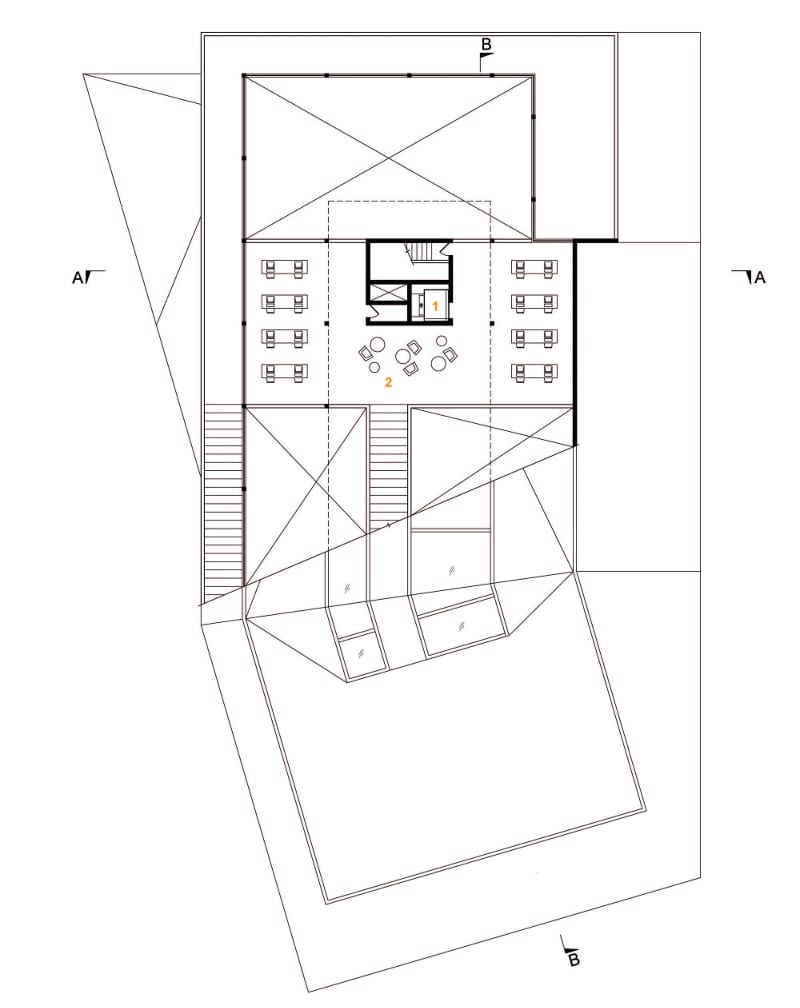

- Troisième étage Daegu Gosan Public Library
Le bâtiment se développe sur quatre niveaux organisés autour d'une cour à toute hauteur, relié par des escaliers qui entourent en spirale ce grand espace. Le hall donne accès aux bureaux destiné à la remise des livres empruntés, aux salles d'étude, à une salle de conférence et, à travers un grand escalier, à l'étage supérieur.
Le toit est composé de plusieurs pans avec différentes inclinaisons. La baie vitrée de ce toit est pourvue de profilés métalliques qui ont à la fois une fonction de support et une fonction de protection solaire.
Au premier et au deuxième étage, nous avons des grands espaces dans lesquels trouver des étagères, des tables de lecture et des postes de travail munis d’ordinateur.
La salle de lecture principale est située au deuxième étage dans laquelle nous avons un environnement à double hauteur qui se relie à la terrasse publique à la fin du chemin extérieur.
La façade extérieure est en panneaux d'acier corten de couleur orange rappelant la couleur typique des anciens temples coréens.
Le plancher en porte à faux au-dessus de la terrasse extérieure est revêtit sur le côté supérieur d’acier corten et d’alluminium sur le côté inférieur, dans le but de refléter les images de la ville.
Le contraste des matériaux qui mettent en évidence la géométrie du bâtiment rappelle encore les caractéristiques typiques de l'architecture coréenne.
- Coupe A-A Daegu Gosan Public Library
- Coupe B-B Daegu Gosan Public Library
Modélisation de la bibliothèque publique Daegu-Gosan avec un logiciel de BIM
En disposant des plans du projet en format image, nous pouvons les importer dans le logiciel de BIM pour la conception architecturale Edificius. En fonction d’une mesure de référence nous pouvons mettre à l’échelle ces images pour bénéficier d’un calque sur le dessin.
Nous procédons avec la modélisation des enveloppes verticales et horizontales, des poutres, des poteaux, des escaliers et des parapets. Pour saisir les poteaux nous utilisons la fonction de génération automatique, pour les positionner avec un simple clic sur une grille magnétique créé précédemment.
En considérant la forme particulière de la structure, la construction de grilles magnétiques 3d est fonctionnelle afin d'obtenir des points d’accrochage 3D, pour pouvoir les exploiter soit dans la phase de modélisation des parapets des escaliers soit dans la phase de positionnement des profilés métalliques de la baie vitrée.
Nous continuons avec la modélisation du toit du bâtiment, composé de plusieurs pans avec différentes inclinaisons à l’aide de l’éditeur dédié. Nous affectons aux pans triangulaire la juste inclinaison en utilisant trois points positionner d’abord en plan et successivement en 3D du point de vue altimétrique.
La fonction d'adaptation automatique des enveloppes aux pans du toit est particulièrement utile.
Définie la maquette d'un point de vue architectural, nous procédons avec la conception des lumières.
Pour terminer, nous complétons le projet en affectant des matériaux haute définition et en saisissant des meubles depuis la bibliothèque des objets BIM pour rendre la conception plus détaillée.
