Maçonnerie linteau : types, dimensions et conception

Le linteau en maçonnerie est l’un des éléments structurels les plus utilisés dans l’architecture traditionnelle et moderne, employé pour soutenir la charge au-dessus des ouvertures comme les portes et les fenêtres. Son rôle est fondamental pour assurer la stabilité et la sécurité des bâtiments, en particulier ceux réalisés en maçonnerie porteuse. Malgré la diffusion de nouveaux matériaux et techniques de construction, le linteau en maçonnerie reste un composant clé, apprécié pour ses qualités physiques, sa facilité de travail et son économie.

Linteaux en maçonnerie : qu’est-ce que c’est ?

Un linteau est une poutre horizontale placée au-dessus d’une ouverture, comme une porte ou une fenêtre, pour répartir la charge supérieure et permettre la réalisation d’un passage sans compromettre l’intégrité de la structure porteuse. Les linteaux en maçonnerie sont réalisés avec des blocs de maçonnerie, qui peuvent être des briques individuelles ou plus communément des éléments préfabriqués, comme les «poutrelles» en maçonnerie armée ou non armée. Les caractéristiques principales concernent :

• résistance à la compression : la maçonnerie est connue pour sa haute résistance à la compression, ce qui la rend adaptée à supporter les charges verticales provenant des étages supérieurs ;
• durabilité : les linteaux en maçonnerie sont résistants dans le temps, à condition d’être protégés des conditions atmosphériques défavorables (par exemple, par des enduits ou des traitements imperméabilisants) ;
• économie : la maçonnerie est un matériau largement disponible, permettant la réalisation de linteaux à coûts réduits.

Vous pouvez créer des projets comprenant des linteaux en maçonnerie avec le logiciel de conception de bâtiments : vous ne vous occupez pas seulement de la conception, mais vous pouvez également gérer facilement toute la partie architecturale, en vous concentrant sur le dessin général et en identifiant les détails les plus intéressants.

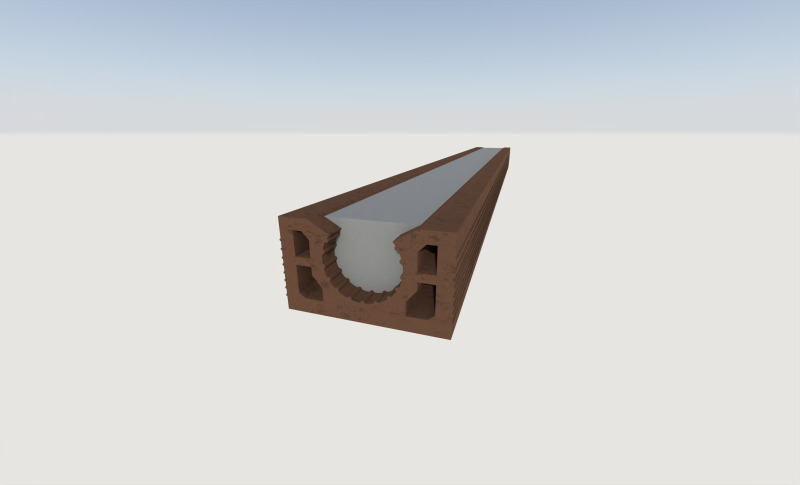

Linteau en maçonnerie issu du logiciel Edificius

Types de linteaux en maçonnerie

Les linteaux en maçonnerie non armée sont ceux construits en utilisant des briques ou des blocs de maçonnerie sans aucun type de renforcement en acier. Ils sont adaptés pour des ouvertures de dimensions réduites ou pour des bâtiments à faible charge. La forme la plus courante est celle d’un simple composé de briques disposées horizontalement, qui distribuent la charge directement sur la maçonnerie sous-jacente.

Les linteaux en maçonnerie armée sont dotés d’une structure en acier (armature) intégrée dans la partie centrale, pour augmenter la capacité portante du système. Ce type est nécessaire lorsque des charges plus importantes doivent être supportées ou lorsque des ouvertures de dimensions plus grandes sont conçues, comme pour des portes et fenêtres dans des bâtiments plus hauts ou avec des exigences statiques particulières.

L’armature peut être positionnée de manière continue sur toute la longueur du linteau, utilisant des barres d’acier ou des treillis métalliques, pour garantir une plus grande résistance à la traction et à la flexion. Dans de nombreuses constructions modernes, les linteaux en maçonnerie sont réalisés en usine comme éléments préfabriqués. Ces éléments sont généralement constitués de poutrelles en maçonnerie armée ou de blocs en maçonnerie préfabriquée, souvent dotés de rainures pour le logement de barres d’armature. Les préfabriqués offrent de nombreux avantages, notamment la rapidité de construction et la réduction des erreurs de pose.

Linteaux en maçonnerie : les dimensions

Les mesures d’un linteau en maçonnerie dépendent de plusieurs facteurs, notamment le type de charge que le linteau doit supporter, la longueur de l’ouverture à couvrir, la qualité du matériau et la présence ou non d’armature. Les dimensions standard d’un linteau en maçonnerie sont variables, mais il existe des lignes directrices générales qui peuvent être suivies pour la conception.

Longueur du linteau

La longueur du linteau correspond généralement à la largeur de l’ouverture qu’il doit couvrir (par exemple, la largeur d’une porte ou d’une fenêtre). Les ouvertures courantes dans les bâtiments résidentiels ont des largeurs qui varient de :

• 80 cm à 120 cm pour des portes intérieures ou des fenêtres de petites dimensions ;
• 140 cm à 200 cm pour des portes extérieures ou des fenêtres de taille moyenne ;
• plus de 200 cm pour des ouvertures très grandes, comme des vitrages ou des portes de garage, qui nécessitent des linteaux plus robustes ou avec renforcement.

Le linteau doit donc être au moins égal à la largeur de l’ouverture, mais il est généralement conçu avec un léger surplus pour garantir une distribution adéquate de la charge.

Hauteur (épaisseur) du linteau

La hauteur ou l’épaisseur du linteau dépend du type de matériau utilisé et des charges qu’il doit supporter. En général, la hauteur du linteau en maçonnerie se situe entre :

• 15 cm à 30 cm pour des ouvertures de dimensions contenues ou lorsque des briques de bonne qualité sont utilisées avec des charges légères ;
• 30 cm à 50 cm pour des ouvertures plus larges ou pour des bâtiments avec des charges supérieures, où la capacité portante du linteau doit être plus grande.

Dans le cas de linteaux armés, l’armature peut réduire la nécessité d’une plus grande épaisseur, mais la partie centrale du linteau en maçonnerie restera tout de même solide et résistante.

Linteaux avec fond en maçonnerie

Les linteaux avec fond en maçonnerie sont un type de linteau particulièrement utilisé dans le bâtiment, qui prévoit l’utilisation d’un fond (ou «plaque de base«) pour améliorer la distribution des charges et pour conférer une plus grande résistance au linteau lui-même. Ce type de linteau est très courant dans les bâtiments traditionnels et historiques, mais trouve également application dans les constructions modernes, grâce à sa capacité à combiner résistance et polyvalence.

Il est constitué d’une structure porteuse en maçonnerie, qui peut être composée de briques ou de blocs, et d’un fond (plateforme) placé sous le plan supérieur du linteau. Ce fond sert à distribuer de manière uniforme les charges au-dessus de l’ouverture et à éviter que le linteau ne se déforme sous sollicitations. Dans le cas de linteaux avec fond en maçonnerie, le terme «fond» se réfère à un élément supplémentaire, généralement sous forme de plaque ou de plan, qui est posé au-dessus de la maçonnerie porteuse et sous la partie principale du linteau.

Fonction du fond en maçonnerie

Le fond en maçonnerie remplit plusieurs fonctions structurelles et pratiques, notamment :

• distribution des charges : le fond aide à répartir uniformément les charges supérieures sur toute la surface du linteau, réduisant le risque de concentration de stress en points spécifiques ;
• augmentation de la stabilité : ajouter un fond en maçonnerie à un linteau permet d’améliorer la stabilité de la structure, notamment en présence de charges importantes. Cet élément fournit un plan de support plus large et uniforme pour les briques ou les blocs du linteau ;
• résistance à la flexion : la présence d’un fond renforce le linteau contre les sollicitations de flexion, qui se produisent lorsque le linteau est soumis à des charges verticales et horizontales ;
• esthétique : dans certaines situations, le fond en maçonnerie peut également avoir une fonction esthétique, car il peut contribuer à donner une continuité visuelle à la maçonnerie sous-jacente, avec un aspect plus homogène et uniforme.

Conception d’un linteau en maçonnerie

La conception d’un linteau en maçonnerie doit tenir compte de plusieurs facteurs structurels et géométriques. Les principales variables à considérer sont :

• charge verticale : le linteau doit être conçu pour supporter le poids supérieur. La conception doit garantir que le matériau choisi, en combinaison avec la géométrie du linteau, puisse supporter ces charges sans déformations excessives ;
• dimensionnement et longueur de l’ouverture : la longueur de l’ouverture à couvrir est l’un des paramètres principaux qui influencent la conception du linteau. Le linteau doit être suffisamment long pour couvrir l’ouverture sans compromettre la stabilité structurelle. Pour des ouvertures plus larges, le linteau doit être plus robuste, ou l’on peut recourir à l’utilisation de linteaux armés ;
• résistance à la flexion : lors de la conception, il est essentiel de garantir que le linteau soit capable de résister aux sollicitations de flexion résultant de la charge appliquée. Cela est particulièrement important pour les linteaux plus longs ou ceux non armés, qui pourraient présenter une plus grande propension à la déformation sous charge ;
• matériau et qualité de la maçonnerie : la qualité de la maçonnerie est fondamentale dans la conception. Le matériau doit être choisi en fonction de la classe de résistance de la brique (par exemple, briques de classe 15 ou 25, selon les charges à supporter). Il est important que les maçonneries soient exemptes de défauts et aient une bonne adhésion au mortier, pour éviter des phénomènes de dégradation prématurée.
