Objets 3D et blocs 3D: comment les utiliser dans un logiciel BIM

Les objets et les blocs 3D: comment les utiliser dans la conception BIM, quels sont les changements par rapport à la CAO traditionnelle et la compatibilité avec les formats DWG et DXF ?

Parmi les logiciels BIM, en particulier pour ceux orientés à la conception architecturale, il est possible d'utiliser des objets 3D pour dessiner et concevoir directement dans un environnement tridimensionnel. Contrairement à ce qui se passe avec la CAO, les objets  3D BIM ne sont pas seulement des blocs 3D, à savoir simplement des représentations unitaires d'objets. En effet, avec un logiciel BIM on dispose d'objets 3D personnalisables au niveau de leurs éléments constitutifs, et il est possible, par conséquent, de créer facilement de nouveaux types d'objets ou de familles d'objets utilisables de façon paramétrique.

Les questions aux quelles nous voulons répondre ici sont les suivantes: peuvent-t'ils les vieux blocs CAO 3D être utilisés aussi dans le BIM ? Et si oui, comment utilisez-vous des blocs CAO 3D dans le BIM?

La première est affirmative et voyons la deuxième réponse.

Comment est-il  possibile d'utiliser les Blocs CAO 3D aussi dans le BIM.

Nous pouvons télécharger nos objets 3D directement depuis Internet à partir de portails Internet spécialisés dans ce type de service, tels que bim.archiproducts.com, base.co arches, BIMobject.com, etc., avec les formats (* .skp; *. .... dae; * 3ds; * obj, * .xml, * dwg: * dxf, * dgc, etc ...)..

Plus en avant, nous verrons comment enrichir la bibliothèque des blocs 3D d'un BIM, en particulier avec le logiciel  Edificius de ACCA software S.p.A. ..

Comment utiliser les blocs 3D du CAO dans la conception BIM ?

En utilisant un logiciel BIM, il est possible importer dans la modélisation des objets externes, en les téléchargeant directement depuis Internet et ainsi enrichissant la maquette numérique.

Il est possible de télécharger les objets 3D depuis n'importe quel archive en ligne,  par exemple:

bim.archiproducts
archibasenet
BIMobject
etc.

Les objets peuvent être téléchargés dans tous les format, tels que: * .skp (SketchUp), * * .dae, 3DS (3D Studio), * .obj, * .xml, * .dwg (Autodesk), * .dxf, etc. .

En suite, nous allons voir comment enrichir la bibliothèque de blocs 3D d’une solution BIM, en particulier pour le logiciel Edificius de ACCA.

Comment importez-vous des blocs 3D avec Edificius ?

Avec le logiciel BIM Edificius il est possible d'importer de nouveaux Blocs 3D de trois façons différentes :

Mode A – importer un bloc 3D depuis internet

Ouvrir le noeud "CATALOGUE" du navigateur;
faire un double-clic sur le bouton gauche de la souris sous-noeud "Utilisateur";
sélectionner des éléments à partir du nœud de l'archive "BLOCS 3D";
cliquer sur le bouton droit de la souris dans l'arborescence et choisissez "Ajouter"> "Dossier" en attribuant le nom désiré (par exemple «Sanitaires»);
cliquer sur le bouton droit de la souris sur le dossier créé et choisir  "Attacher> Élément";
cliquer sur le bouton "Edificius pour 3D Warehouse";
cliquer sur «Continuer» pour démarrer le navigateur de recherche des blocs 3D;
taper le nom du bloc dans le champ de recherche et cliquer sur le bouton gauche de la souris sur la "recherche";
télécharger;
Lorsque le téléchargement du bloc est terminée, l’insertion automatique est faite automatiquement dans le catalogue.

Séquence d'opérations pour importation blocs 3D depuis internet

Figure 1: importation blocs 3D depuis internet

Mode B – importer un bloc 3D créé précédemment:

Ouvrir le noeud "CATALOGUE" dans le navigateur;
faire un double-click avec le bouton gauche de la souris sur le  sous-noeud "Utilisateur";
sélectionner des éléments à partir du nœud de l'archive "BLOCS 3D";
cliquer sur le bouton droit de la souris dans l'arborescence et choisissez "Ajouter"> "Dossier" en attribuant le nom désiré (par exemple «Sanitaires»);
cliquer sur le bouton droit de la souris sur le dossier créé et choisissez Accrocher > Element;
sélectionner «Importer à partir du fichier" de la boîte à outils "Propriétés";
cliquer sur le bouton avec les 3 points et sélectionner le fichier identifié pour être charger (* .skp; * dae; * 3ds; * obj, * .xml, * dwg:...... * dxf, * dgc; ... etc.

Séquence d'opérations pour importer un objet 3D créé auparavant

Figure 2 : Importer un objet 3D créé auparavant

Mode C – charger un bloc 3D dans le catalogue en-ligne:

Ouvrir le noeud "CATALOGUE" du navigateur;
faire un double-click avec le bouton gauche de la souris sur le sous-noeud "Utilisateur";
sélectionner des éléments à partir du nœud de l'archive "BLOCS 3D";
cliquer sur le bouton droit de la souris dans l'arborescence et choisir "Ajouter"> "Dossier" en attribuant le nom désiré (par exemple «Sanitaires»);
cliquer sur le bouton droit de la souris sur le dossier créé et choisir "Accrocher> Élément";
sélectionner "En  Ligne" depuis  la barre à outils pour rechercher les blocs 3D à partir de la Galerie d’échange de ACCA (Le catalogue contient des dizaines de milliers de ressources gratuites déjà optimisées pour Edificius (HD Texture, CAO blocs, des modèles 3D, etc.) pour vous aider à concevoir de meilleure façon plus simplement et plus rapidement;
il est possible de télécharger toutes les ressources nécessaires et il est aussi possible de publier et partager des articles;
identifier le bloc souhaité et procéder au téléchargement, (le bloc est inséré automatiquement dans le catalogue).

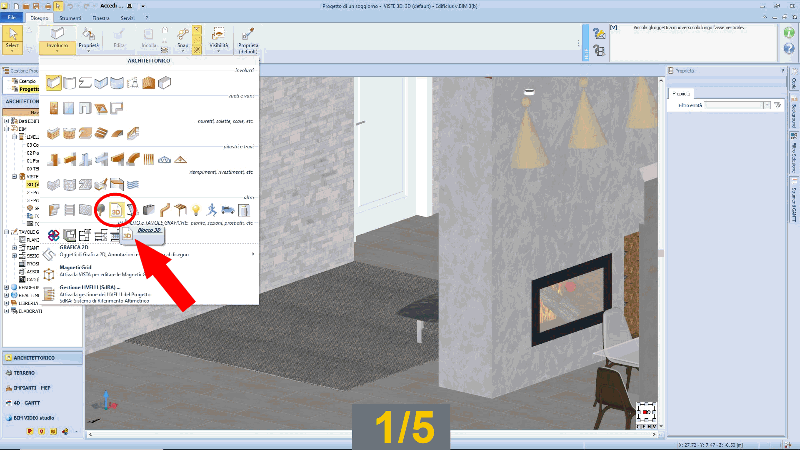

Séquence d'opérations pour importer des blocs 3D depuis le catalogue en ligne

Figure 3: importer un bloc 3D depuis le catalogue en ligne

Voici ci-dessous les deux vidéos explicatives du mode A et du mode B.
