Como projetar um banheiro, o guia completo

Como projetar um banheiro, o guia prático com diagramas, normas e um exemplo disponível para download. Saiba mais

Precisa projetar um banheiro e está à procura de diagramas, dicas, exemplos?

Neste aprofundamento, explicaremos como projetar corretamente um banheiro, dando exemplos de esquemas de diferentes tipos de banheiros, desenhos técnicos, renders e um projeto 3D completo feito com um software profissional para engenheiros e arquitetos.

Além disso, oferecemos a você alguns modelos 3D para download gratuito que você pode usar como inspiração para seus próprios projetos. Para abrir e editar modelos 3D, ou para criar novos projetos, você pode usar o mesmo software BIM para projeto arquitetônico que eu usei.

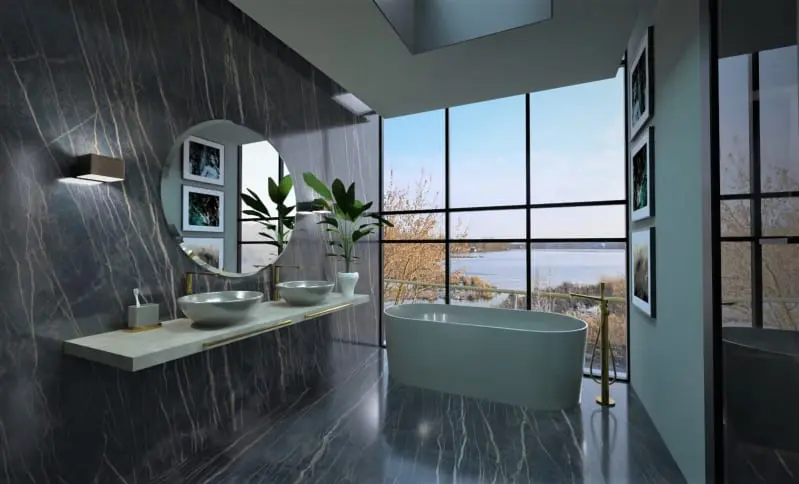

Render banheiro realizado com Edificius, software de projeto arquitetônico BIM

Render banheiro realizado com Edificius

Baixe o modelo BIM 3D do projeto (arquivo .edf)

Baixe gratuitamente Edificius, o software para projeto arquitetônico BIM

Projetar um banheiro: esquemas

Esboço banheiro realizado com Edificius, software de projeto arquitetônico BIM

Esboço banheiro realizado com Edificius

As instalações sanitárias principais devem ser dimensionadas e distribuídas de forma a acomodar eficazmente alguns equipamentos mínimos (vaso sanitário, bidê, chuveiro) e, em alguns casos, também uma máquina de lavar roupa.

As instalações sanitárias secundárias (banheiro de serviço) podem incluir apenas alguns dos equipamentos listados.

Os diagramas que seguem sugerem algumas opções de arranho da instalações no espaço, tendo em conta a boa usabilidade do equipamento e o desempenho de todas as atividades habituais.

De acordo com a ocupação dos espaços, é possível distinguir entre três tipos de banheiro.

Instalações dispostas em linha reta

Esquemas de banheiros - instalações dispostas em linha reta realizadas com Edificius

Instalações dispostas em linha reta realizadas com Edificius

Instalações dispostas em ângulo

Esquemas de banheiros - Instalações dispostas em linha reta realizadas com Edificius

Instalações de canto realizadas com Edificius

Instalações opostas

Esquemas de banheiros - Instalações opostas com janela realizadas com Edificius

Instalações opostas com janela realizadas com Edificius



Esquemas de banheiros com instalações opostas_Edificius_programa de arquitetura BIM

Instalações opostas sem janela

Baixe o modelo BIM 3D do projeto (arquivo .edf)

Baixe gratuitamente Edificius, o software para projeto arquitetônico BIM

Projetar um banheiro

Os aspetos a ser considerados ao desenhar um banheiro são muitos, pois se trata de um espaço particular, frequentemente de tamanho reduzido, que prevê a coexistência de água e eletricidade.

Planta banheiro realizada com Edificius

Planta banheiro realizada com Edificius

Projetar um banheiro: janelas

O banheiro deve possuir janelas? Normalmente, em todos os ambientes de uma habitação deve haver iluminação natural direta, exceto nos banheiros e em outros ambientes.

Para o banheiro é aconselhável que haja uma abertura para troca de ar ou, alternativamente, um sistema de ventilação.

Projetar um banheiro: altura do teto e dos revestimentos

Quando a habitação possui tetos muito altos, costuma-se colocar rebaixamentos no(s) banheiro(s) de forma a obter pequenos vãos ou armários.

Quanto aos revestimentos, até qual altura eles devem ser colocados?

Os revestimentos do ambiente podem atingir os dois metros, ou mais, de altura. Os revestimentos das paredes servem para proteger contra a água e, portanto, servem apenas nas áreas molhadas, ou seja, chuveiro e lavatório.

Em particular:

  • para o chuveiro é preciso revestir as paredes pelo menos até 2 m de altura;
  • para o lavatório, pelo contrário, são suficientes 1,201,40 m.

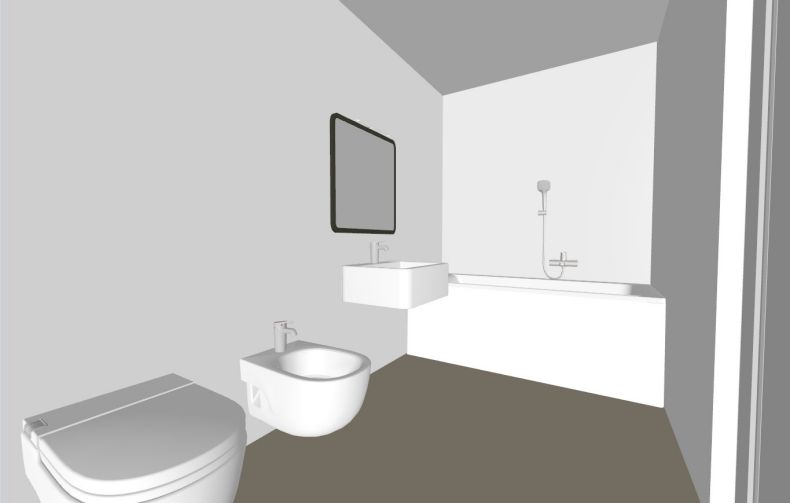

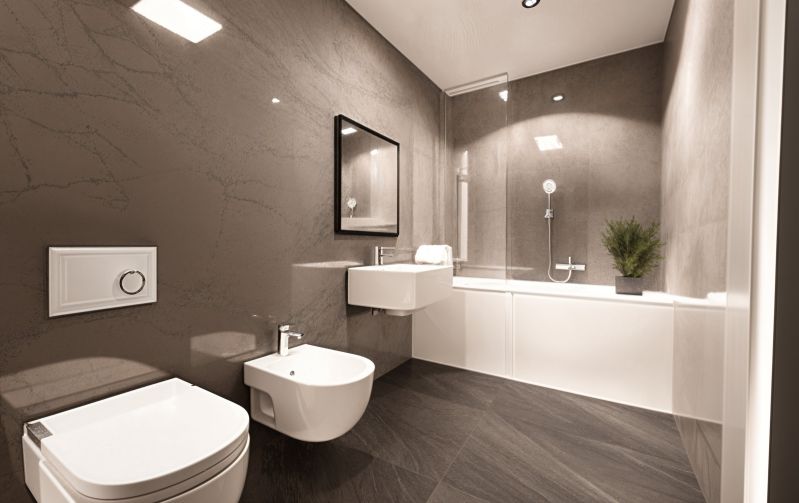

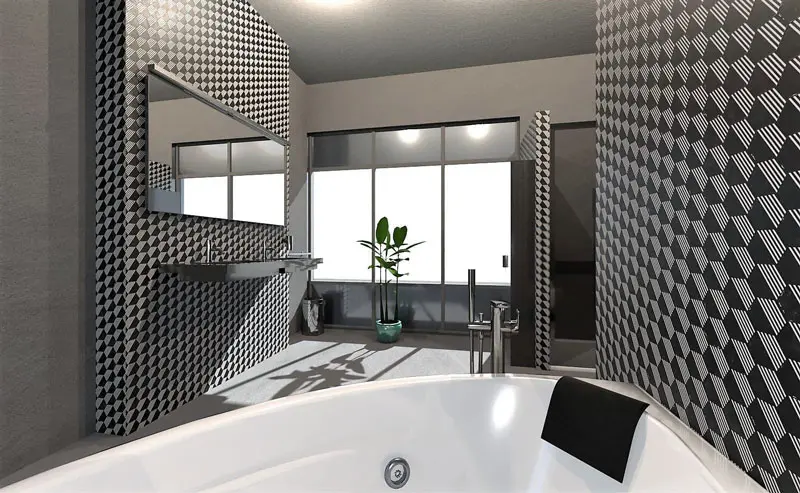

Render banheiro realizado com Edificius

Render banheiro realizado com Edificius

Projerar um banheiro: iluminação

Outro aspecto essencial no projeto de um banheiro é a iluminação.

Em primeiro lugar, se possível, é recomendável prever a luz natural; na sequência, deve-se levar em conta tanto a iluminação difusa como a pontual (área lavatório-espelho).

A iluminação difusa tem que ser leve; já a de lavatório e espelho deve ser bem organizada de forma a não criar áreas em sombra.

Sistema elétrico

O padrão mínimo para o banheiro requer pelo menos duas tomadas de corrente: geralmente, uma para o espelho e outra para a máquina de lavar roupa, que irá ser acompanhada por uma tomada Schuko. Além disso, é preciso prever dois pontos de luz.

Pisos

Nas instalações sanitárias, a fim de lidar com possíveis transbordamentos de água, recomenda-se o uso de pisos antiderrapantes, evitando superfícies polidas e esmaltes brilhantes.

Corte banheiro realizado com Edificius

Corte banheiro realizado com Edificius

Segurança no banheiro: água e luz

Os banheiros, tendo em conta o assunto da segurança contra contatos elétricos (diretos e indiretos), são classificados como ambientes de maior risco.

Nestes ambientes é necessário adotar medidas especiais para evitar condições perigosas para as pessoas. O sistema elétrico, na verdade, deve ser realizado implementando requisitos técnicos mais rigorosos do que os previstos nos outros ambientes, colocando o sistema elétrico à máxima distância possível da banheira ou do chuveiro.

Instalação de louças sanitárias

Para conhecer o tamanho e a posição das louças sanitárias, é preciso consultar a ficha técnica do produtor. Isso também será útil para conhecer o tamanho e a colocação precisa dos sistemas de abastecimento de água e de esgoto.

Uma atenção especial deve ser dadas em caso de banheiros destinados a pessoas com deficiência: para essas situações, confira o nosso artigo “Como fazer projeto de banheiro PNE: o guia profissional“.
