Desenho de forro: aprofundamento técnico

Talvez, entrando em uma habitação, você já tenha percebido alguma falta: o mobiliário não estar colocado de forma harmônica, por exemplo, ou a iluminação não valorizar os ambientes?

Desenhar um forro, mesmo não sendo etapa indispensável para o projeto de interiores, é sem dúvida útil para:

• dimensionar os espaços;
• enfatizar perspectivas e linhas concebidas em planta;
• remodelar os ambientes exteriores sem realizar obras substanciais;
• criar iluminações cênicas de ambientes, mobiliários ou elementos arquitetônicos.

Neste foco, vemos a melhor maneira de projetar um forro com o apoio de um software de projeto de construção 3D/BIM.

Você também pode baixar gratuitamente o modelo 3D do meu projeto de forro, que você pode usar como ponto de partida para seu próprio trabalho.

Forro na área de estar

Desenho de forro: tipos mais frequentes

O forro é um elemento de construção cada vez mais comum, fundamental no projeto de espaços para uso residencial e corporativo.

Para projetar adequadamente um forro, é aconselhável conhecer os diferentes tipos presentes no mercado.

Os forros podem ser classificados conforme o tipo de estrutura e o tipo de painel.

Em relação ao tipo de estrutura, é possível distinguir:

• forro fixo: constituído por uma estrutura metálica fixada diretamente na laje com ganchos de conexão especiais, nos quais as próprias lajes são fixadas.
• Forro suspenso: constituído por uma estrutura composta por elementos suspensos (tirantes de aço), conectados à laje do pavimento superior, que apoiam a estrutura metálica.
• Forro autoportante: a estrutura de apoio de metal não está fixada no teto, como nos dois casos anteriores, mas nas paredes perimetrais através de perfis de aço.

A subestrutura pode ser visível, oculta ou semioculta, dependendo da escolha das juntas de conexão e do fato de os forros serem fechados, abertos, não removíveis ou removíveis.

Os painéis do forro são geralmente de placas de gesso, lã de rocha ou outros materiais isolantes adequados aos requisitos de projeto. Contudo, é possível optar por soluções mais inovadoras, como painéis:

• otimizados para regulação térmica e acústica;
• resistentes ao sismo;
• resistente à umidade;
• modulares;
• com alta capacidade de absorção do som;
• com ripas de madeira;
• com iluminação integrada;
• com decorações retro iluminadas personalizáveis.

Dicas úteis para desenho de forro

Ao desenhar um forro, é indispensável levar em conta a altura útil dos ambientes.

As alturas mínimas, conforme ABNT NBR 15.575, têm que ser:

• 2,30 m para corredores, banheiros, depósitos;
• 2,50 m para os restantes ambientes da habitação.

É necessária, então, uma altura entre níveis que permita apoiar a estrutura do forro.

Forro em gesso — Planta

Caso essa altura não fosse adequada, a intervenção pode ser limitada exclusivamente a corredores, banheiros e depósitos ou à realização de um rebaixo do perímetro.

Em geral, seria aconselhável uma altura mínima de 2,40 m, sobretudo em ambientes grandes, tanto para atender a norma como para respeitar as proporções corretas entre largura, comprimento e altura dos ambientes.

Respeitando as alturas mínimas prevista pela norma, é aconselhável redimensionar os ambientes pequenos para evitar um efeito desproporcional, pois um ambiente alto e de tamanho reduzido resultaria ainda menor.

Vantagens e requisitos principais

Como já foi dito, desenhar um forro garante vantagens técnicas e funcionais, além de estéticas:

• contribuir ao isolamento acústico e térmico do ambiente no qual está inserido;
• ocultar facilmente fios elétricos, tubulações, sistemas de aquecimento e ar condicionado;
• utilizar diferentes tipos de iluminação, incluindo sistemas embutidos;
• redimensionar os ambientes;
• mudar o aspecto e a utilização de um ambiente existente, limitando obras complexas;
• é um material seguro e econômico;
• permite grande liberdade de projeto.

Isolamento térmico e acústico para forros

A intervenção no isolamento e na melhoria termo acústica de um edifício, a partir do exterior, nem sempre é possível ou conveniente, devido a dificuldades operacionais ou despesas excessivas causadas pelas características dos edifícios e pelo tipo de obras.

Em todos esses casos, é possível intervir diretamente do interior do edifício, realizando forros com isolamento térmico ou com absorção de som no intradorso da laje. A caixa de ar resultante de um forro pode ser aproveitada, de fato, para instalar painéis para isolamento térmico ou acústico.

Atualmente, graças aos painéis de última geração, é possível obter uma boa relação custo-benefício da intervenção.

As funções de isolamento térmico e acústico podem ser cumpridas pelo mesmo painel, ou por painéis pré-acoplados, e trabalhar juntas. Para escolher o tipo de material do painel e a espessura mais adequada, é sempre aconselhável realizar uma análise térmica do fechamento horizontal que leve em consideração todos os parâmetros referentes às camadas do pacote de fechamento horizontal existente, assim como as condições climáticas do ambiente externo e interno. A verificação também permitirá previr riscos de umidade intersticial e condensação, além de otimizar a espessura do painel a ser usado.

Em relação à correção acústica de ambientes destinados a funções específicas, existem painéis especificadamente concebidos que, colocados no espaço entre laje e placa de gesso, impedem que a laje e o forro vibrem com a mesma frequência e espalhem o ruído. De fato, a caixa de ar, se não for projetada corretamente, poderia se comportar como uma caixa de ressonância e amplificar as vibrações.

Projetar a luz

Além da possibilidade de modelar o teto com formas sinuosas e criativas, ou de traçar geometrias e perspectivas tradicionais, realizar um forro também permite projetar com grande liberdade e originalidade um dos elementos fundamentais da arquitetura: a luz.

“Projetar a luz” não significa apenas gerenciar os aspectos de iluminação, mas também prever a reação dos materiais à reflexão e refração, imaginar pontos focais a serem destacados, escolher o tipo de luz (fria, quente, difusa, pontual, etc.) conforme nossa ideia de projeto.

É preciso, então, o projetista aproveitar ao máximo toda sua experiência e imaginação.

Como regra, a iluminação pode ser gerada por projetores embutidos no forro, luminárias pendentes, cortes no gesso, faixas de LED e sobretudo por luzes embutidas que, de todos, garantem o efeito mais cativante.

Para projetar luzes embutidas é necessário que o espaço entre as paredes do perímetro e os tirantes, assim como a intensidade luminosa dos refletores ou faixas de LED, sejam corretamente dimensionados. A luz pode ser direcionada para a superfície do teto ou para a parede abaixo. De acordo com os casos, o teto ou a parede se tornam portadores de luz, gerando uma sensação de abertura e ampliação dos ambientes.

Diferentes sistemas de iluminação também podem ser combinados no mesmo ambiente. Dependendo do efeito desejado, é possível combinar projetores com luzes embutidas ou com luminárias pendentes, guardando interruptores diferenciados que podem ser gerenciados separadamente conforme necessidade.

Luz embutida

Não existem medidas certas para projeto de luzes embutidas. Contudo, é possível definir uma faixa com base na experiência precedente.

Em geral, seria aconselhável reduzir a altura do teto de 20-30 cm, estendendo de 15-30 cm a superfície que acomoda a fonte de luz, e prever pelos menos 15 cm de espaço vertical entre essa superfície e a laje superior, para que a luz embutida possa iluminar suficientemente o ambiente (veja o exemplo acima).

Projeto de forro: como gerar alternativas e renderizações com a IA?

No contexto do design de interiores, o projeto de um forro representa uma componente fundamental tanto do ponto de vista estético quanto funcional.

Gerar alternativas de projeto e visualizá-las de forma realista pode ser um processo complexo e dispendioso em termos de tempo, especialmente quando se trabalha em projetos sob medida ou em ambientes com necessidades particulares. A utilização da inteligência artificial, em particular através de ferramentas como usBIM.codesign AI, revoluciona esse processo, tornando-o muito mais eficiente e criativo.

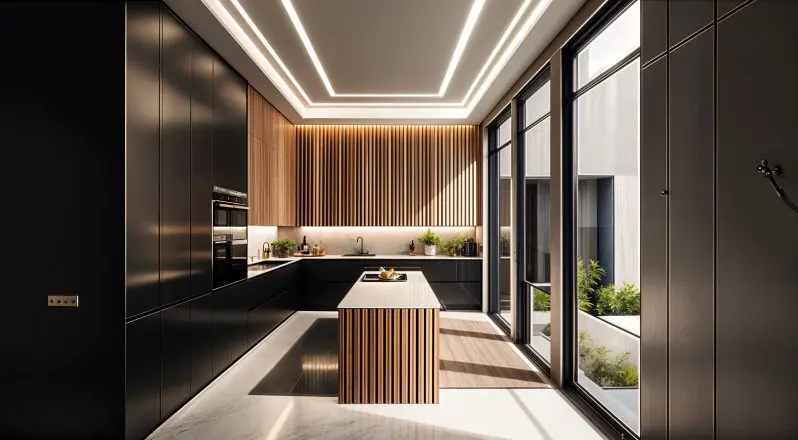

Projetar um forro com a IA – Imagem realizada com usBIM.codesign AI

Desenho de forro: um exemplo prático

Para aprofundar o tema do desenho de forro, apresentamos a seguir um projeto realizado com um software BIM.

Com base em uma unidade habitacional já existente, vamos remodelar os espaços através do desenho de um forro que valorize a ampla área de estar ligada á cozinha por meio de uma grande abertura.

Esquema de forro — Vista em planta

A intervenção visa conectar visualmente os dois ambientes (cozinha e área de estar), bem como realizar um rebaixo para acomodar LED e projetores.

Pretendemos realizar um rebaixo de apenas 20 cm, de forma a garantir uma altura interna mínima de 2,50 m, que atenda a norma.

Forro e área de estar — Render realizado com Edificius

Como o ambiente é amplo e a altura interna não é significativa, optamos por não rebaixar completamente o plano do teto, criando apenas um forro central que enfatize a perspectiva na parede da lareira e na direção da cozinha, preservando a abertura do ambiente.

A estrutura de gesso também é ressaltada graças às cores escolhidas: o gesso branco se destaca no fundo cinzento da laje, interrompido apenas pelos cortes pretos que acomodam os projetores. Enfim, a geometria simples do desenho cria efeitos cénicos especiais através da iluminação e de perspectivas que guiam o olhar para os pontos focais da habitação.

Modelo BIM

Confira aqui e baixe gratuitamente todos os arquivos de projeto realizados com o programa BIM de arquitetura 3D Edificius.

Baixe o modelo 3D BIM (arquivo .edf) do projeto

FAQ: como projetar um forro?

Qual é a função principal de um forro?

O forro tem funções tanto estéticas quanto técnicas: melhora a aparência do ambiente, permite esconder instalações, melhora o isolamento termoacústico e possibilita a integração de sistemas de iluminação.

Como escolher entre forro aderente, suspenso ou autoportante?

A escolha depende das necessidades estruturais e da instalação. Se houver pouco espaço em altura, prefere-se o aderente. Se forem necessárias passagens para instalações ou se quiser inspeção, é melhor o suspenso. O autoportante é indicado quando o piso não pode suportar cargas.

Quais materiais são usados para os painéis do forro?

Os mais comuns são gesso acartonado, fibra mineral, metal, madeira, painéis fono-absorventes ou materiais inovadores como membranas poliméricas (forros tensionados). A escolha depende da estética, isolamento e funcionalidade.

Como se projeta a iluminação em um forro?

Podem-se usar spots embutidos, fitas LED, calhas luminosas ou cortes de luz. É importante considerar a direção, intensidade e temperatura da luz em função do projeto arquitetônico geral. Também é possível utilizar luminárias pendentes, mas é preferível prever previamente ganchos no piso para evitar adicionar peso à estrutura do forro.

É possível melhorar o isolamento acústico e térmico com um forro?

Sim. Inserindo painéis isolantes na cavidade, obtém-se uma melhoria termoacústica eficaz. Os painéis podem ser também pré-acoplados para cumprir ambas as funções e para agilizar a instalação.

Posso usar a IA para projetar um forro?

Sim, ferramentas como usBIM.codesign AI permitem gerar variantes de projeto e renderizações realistas em poucos segundos, à partir da imagem de um modelo 3D ou de uma foto do ambiente a ser projetado.
