Clash-Matrix: Die Tabelle für die BIM-Koordination

Wie oft haben Sie in der Ausführungsphase ein unerwartetes Problem lösen müssen, das die Baustelle zum Stillstand brachte und Verzögerungen verursachte? Sicherlich hätten Sie in diesem Moment gewünscht, dass dieses Problem früher erkannt und gelöst worden wäre, vielleicht in der Planungsphase.

Mit der BIM Clash-Detection-Matrix ist das möglich! Sehern wir gemeinsam, was sie ist, wie diese Matrix aussieht und wie diese bei der Koordination eines Projekts zusammen mit einer BIM-Coordination-Software helfen kann.

BIM-Coordination

Was ist die Clash-Matrix?

Die Clash-Matrix ist ein Werkzeug zur Festlegung der Koordinationsprioritäten, die sich aus der Identifizierung einer Hierarchie von Systemen ergeben, die chronologisch nacheinander während des Bauens des Gebäudes folgen. Diese Hierarchie ist nichts anderes als eine Möglichkeit, die verschiedenen Bauweisen in eine Reihenfolge zu bringen:

• architektonische und strukturelle Elemente
• mechanische Anlagen (HVAC)
• sanitäre Anlagen
• elektrische und Brandschutzanlagen

Sobald wir eine definierte Hierarchie von Systemen haben, ist es möglich, die sogenannte Konfliktmatrix zu erstellen. Diese wird normalerweise in Form einer hierarchischen Tabelle ausgearbeitet, die zeigt, welche Disziplinen Vorrang haben, basierend auf ihrer Entfernung von denjenigen, die sich in der oberen linken Ecke der Matrix befinden.

Die Matrix ist ein leistungsstarkes Werkzeug, das dem Projektteam und dem BIM-Koordinator ermöglicht, schnelle Entscheidungen im Falle eines Konflikts zu treffen und die erforderlichen Änderungen vorzunehmen.

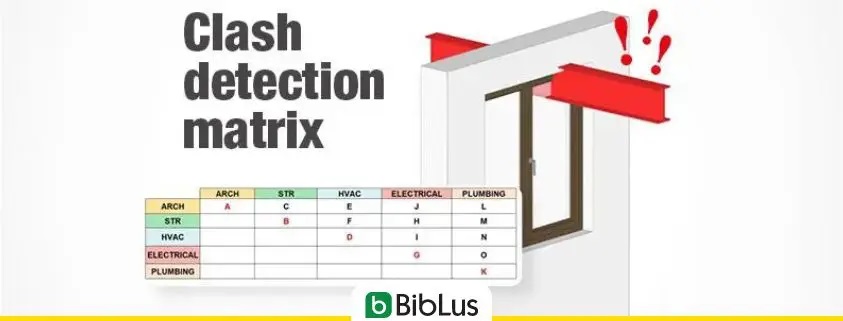

Eine Clash-Detection-Matrix könnte wie folgt aussehen:

Beispiel einer Clash-Detection-Matrix

Folgend finden Sie ein Beispiel, um das das Verständnis dieses Themas  zu erleichtern.

Beginnen wir damit, klarzustellen, dass in diesem Beispiel das Alphabet verwendet wurde, aber es ist ebenso korrekt, aufsteigende Zahlen zu verwenden, um die Koordinationsprioritäten anzuzeigen. Die roten Buchstaben kennzeichnen Interferenzen und/oder Verantwortlichkeiten innerhalb desselben Fachbereichs (architektonisch, strukturell, HVAC usw.). Für jeden Buchstaben wird ein Koordinator verantwortlich sein.

Die alphabetische Reihenfolge gibt die Reihenfolge an, in der die Erkennung der Interferenzen erfolgt, also wird zuerst das Check des architektonischen und strukturellen Modells durchgeführt und so weiter. Man beginnt mit der Überprüfung dieser Modelle, da eventuelle Änderungen an ihnen Auswirkungen auf die anderen Modelle haben könnten, in einer Art potenzieller Kettenreaktion.

Falls eine Interferenz zwischen dem architektonischen und dem strukturellen Modell festgestellt wird, hat diese Priorität und muss vor anderen möglichen Interferenzen so schnell wie möglich gelöst werden. Die Elektroinstallation besteht im Vergleich zum strukturellen Modell aus Objekten, die sich leichter verschieben und an die Änderungen aufgrund der Konflikte zwischen architektonisch und strukturell anpassen lassen.

Außerdem, wenn wir die Elektroinstallation ändern, bevor wir die Konflikterkennung bei architektonisch und strukturell durchgeführt haben, könnten wir in die Lage kommen, die Elektroinstallation zweimal ändern zu müssen:

• um einen möglichen Konflikt mit den anderen Gewerken zu lösen;
• um alles an die Änderung anzupassen, die aufgrund des Konflikts mit dem strukturellen Modell am architektonischen Modell vorgenommen werden musste.

Wenn man diesem Gedanken folgt, haben die Interferenzen, die im gelb markierten Bereich der Matrix auftreten, eine höhere Priorität als die, die im roten Bereich festgestellt werden.

Priorität der Interferenzen in der Konfliktmatrix

Wie hilft uns die Clash-Matrix?

Das Erstellen und richtige Lesen einer Clash-Matrix bietet mehrere Vorteile:

1. Man weiß, welche Probleme Priorität bei der Lösung haben und an welchem Modell zuerst gearbeitet werden muss;
2. Es ist nicht nötig, zu „erraten“, welcher Fachbereich für eine bestimmte Kollision verantwortlich ist. Jeder Fachbereich ist nämlich für seine Spalte verantwortlich. Zum Beispiel ist die HVAC-Abteilung für die Lösung der Konflikte mit dem Architektur- und Strukturmodell zuständig;
3. Man erkennt, welche Prüfregeln in den Koordinierungsprogrammen eingerichtet werden müssen.

Was ist die detaillierte Clash-Matrix?

Die detaillierte Clash-Matrix ist immer eine Tabelle, die die Prioritäten der Koordination angibt: Diesmal analysieren wir jedoch nicht das Modell als Ganzes, sondern zerlegen es in seine Bestandteile.

Ein Beispiel betrachten:

Betrachten wir den Buchstaben H unserer Clash-Matrix, der die Kontrolle zwischen dem strukturellen und dem hydraulischen Modell anzeigt. Bisher haben wir das Modell in seiner Gesamtheit betrachtet; jetzt zerlegen wir das strukturelle Modell in seine Bestandteile: Decken, Wände, Säulen, Träger usw…

Die Detailmatrix der Interferenzen

Eine Clash-Matrix, die auf dieser Zerlegung der Modelle basiert, ist nützlich für große und komplexe Projekte mit einer hohen Anzahl von Elementen, bei denen ein sehr präzises Kontrollniveau erforderlich ist.
