Instandhaltung von Gasnetzen: Protokolle, Technologien und digitale Verwaltung

Die Instandhaltung der Gasnetze ist eine strategische Tätigkeit, um Sicherheit, Kontinuität des Dienstes und operative Effizienz zu gewährleisten. Es handelt sich um kritische Infrastrukturen, bei denen jeder Ausfall erhebliche Konsequenzen für Menschen, Umwelt und Verwaltungskosten haben kann.

In den letzten Jahren hat die Einführung strukturierter Protokolle und der Einsatz digitaler Technologien wie IoT, digitale Zwillinge und prädiktive Systeme den Sektor grundlegend verändert und den Übergang von einer reaktiven zu einer präventiven und intelligenteren Instandhaltung gefördert.

In diesem Szenario stellen digitale Werkzeuge für die Instandhaltung von Anlagen eine wesentliche Unterstützung dar: Sie ermöglichen die Koordination von Eingriffen, die Geolokalisierung von Netzkomponenten, die Überwachung des Zustands der Anlagen in Echtzeit und die Bewertung der Leistung über maßgeschneiderte KPIs. Integrierte Lösungen, die die Aktivitäten vor Ort optimieren, die Ausfallzeiten reduzieren und die Gesamtsicherheit erhöhen.

In diesem Artikel werden wir die grundlegenden Prinzipien der Instandhaltung der Gasnetze, die relevanten Vorschriften, die innovativsten Technologien und die operativen Verfahren zur Verwaltung von Ausfällen und Notfällen vertiefen.

Was ist die Instandhaltung der Gasnetze und warum ist sie so wichtig?

Die Instandhaltung der Gasnetze umfasst die technischen, operativen und managementbezogenen Aktivitäten, die darauf abzielen, den sicheren, kontinuierlichen und effizienten Betrieb der Infrastrukturen zur Verteilung von Erdgas zu gewährleisten. Diese Netze bilden ein verzweigtes und miteinander verbundenes System, das aus unterirdischen Leitungen, Druckreduzierstationen, Absperrventilen, Fittings und anderen strategischen Geräten besteht, die es dem Gas ermöglichen, Haushalte, Unternehmen und Industrieanlagen zu erreichen.

Die Bedeutung der Instandhaltung beschränkt sich nicht auf die bloße Reparatur von Ausfällen: Im Gegenteil, es handelt sich um einen proaktiven und systematischen Prozess, der darauf abzielt:

• Unfälle und gefährliche Leckagen zu verhindern;
• die Kontinuität des Dienstes auch bei unvorhergesehenen Ereignissen zu gewährleisten;
• die Lebensdauer der Infrastrukturen zu verlängern;
• die Einhaltung der geltenden technischen und umweltrechtlichen Vorschriften zu garantieren;
• die Gesamtkosten zu senken, dank einer genauen Kontrolle der Anlagen.

Ohne einen genauen und aktualisierten Instandhaltungsplan steigt das Risiko plötzlicher Ausfälle, Dienstunterbrechungen oder Umweltschäden erheblich. Darüber hinaus kann in einem stark regulierten Sektor wie dem Energiesektor die Nichteinhaltung technischer Vorschriften zu Strafen, Rechtsstreitigkeiten und Rufschäden führen.

Heute, mit der digitalen Evolution des Sektors, wandelt sich die Instandhaltung von einer einfachen operativen Tätigkeit zu einem strategischen Hebel für das intelligente Management der Gasnetze. Technologien wie IoT, digitale Zwillinge und prädiktive Plattformen ermöglichen es, die Bedingungen der Netze in Echtzeit zu überwachen, gezielte Eingriffe zu planen und die Gesamtresilienz des Systems zu verbessern. In diesem Szenario wird die Instandhaltung zu einem Ermöglicher für Nachhaltigkeit und Energiesicherheit.

Operative Verwaltung der Gasnetze: Klassifizierung und Instandhaltungsansätze

Die Instandhaltung der Gasnetze stellt eine strategische Tätigkeit dar, um Sicherheit, Kontinuität des Dienstes und die Einhaltung von Normen zu gewährleisten. Die Verteilernetze sind komplexe Systeme, die Hauptleitungen, Nebenabzweigungen, Absperrventile, Fittings, Druckreduzierer und Regulierungsstationen umfassen. Jedes Bauteil erfordert gezielte Kontrollen und Eingriffe, um sicherzustellen, dass das Netz ohne Unterbrechungen und unter maximaler Effizienz arbeitet.

Die Instandhaltungsaktivitäten werden allgemein in drei Hauptkategorien unterteilt:

• ordentliche Instandhaltung:
  umfasst alle geplanten und wiederkehrenden Operationen, wie die regelmäßige Überprüfung der Drücke, die Inspektion der Fittings, die Überprüfung des Erhaltungszustands der Leitungen und die Wartung der Regulierungsgeräte. Ziel ist es, das Netz in gutem Betriebszustand zu halten und die Wahrscheinlichkeit plötzlicher Ausfälle zu reduzieren;
• außerordentliche Instandhaltung:
  wird im Falle von Anomalien, Ausfällen oder Beschädigungen vorgesehen, die während der Inspektionen festgestellt oder von den Nutzern gemeldet werden. Sie kann Reparaturen, den Austausch von Rohrleitungsabschnitten, technologische Modernisierungen oder Eingriffe aufgrund städtebaulicher Änderungen umfassen;
• präventive und prädiktive Instandhaltung:
  es handelt sich um fortschrittliche Ansätze, die darauf abzielen, Ausfälle zu verhindern, bevor sie eintreten. Die präventive Instandhaltung folgt einem festgelegten Zeitplan, während die prädiktive Instandhaltung kontinuierliche Überwachungstechnologien, IoT-Sensoren und Datenanalysen nutzt, um frühzeitig Anzeichen von Verschlechterung zu erkennen.

Ein effektives Instandhaltungsmanagement beginnt mit einer genauen Kartierung des Netzes, setzt sich mit einem gut strukturierten Interventionsplan fort und wird durch ein digitales Managementsystem abgeschlossen, das Inspektionsdaten, Historie der Eingriffe und Echtzeitberichte integriert.

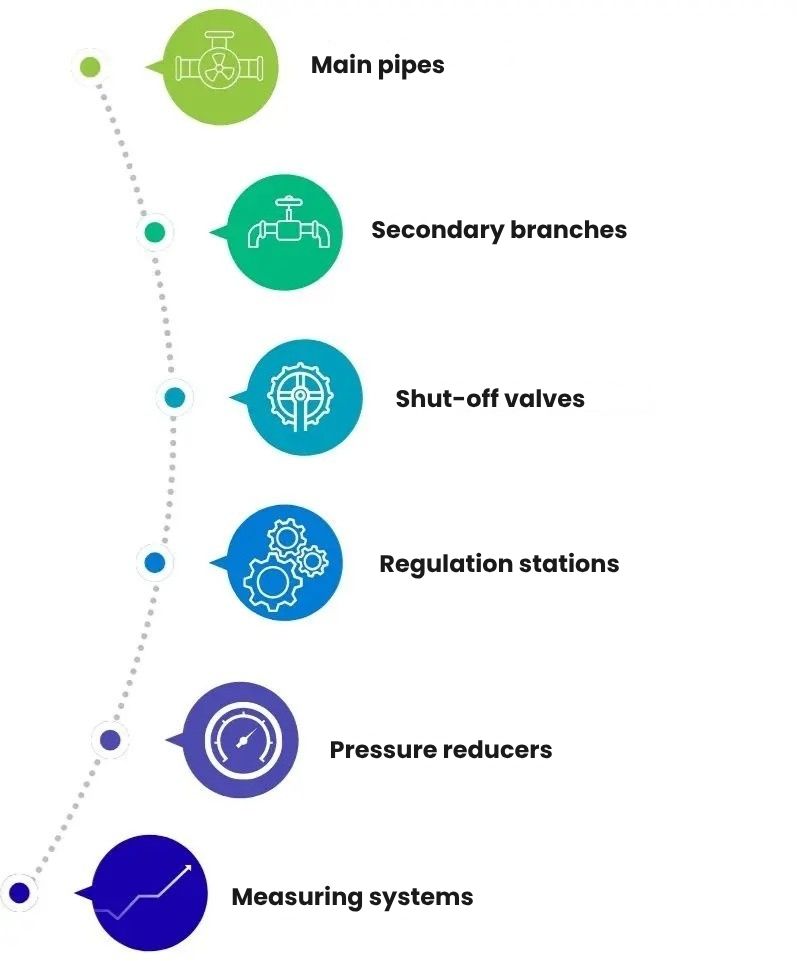

Hauptkomponenten des Gasnetzes

Prävention und Sicherheit

Die Instandhaltung des Gasnetzes ist eng verbunden mit dem Respekt vor Sicherheitsprotokollen, da eventuelle Ausfälle oder Leckagen erhebliche Folgen für Menschen, Umwelt und die Kontinuität des Dienstes haben können.

Die Verteilungsunternehmen sind verpflichtet, Präventions- und Sicherheitspläne zu entwickeln und umzusetzen, die Folgendes beinhalten:

• regelmäßige Inspektionen gemäß anerkannten technischen Standards;
• Schulung und Weiterbildung des operativen Personals;
• Notfallverfahren für Gaslecks oder schwerwiegende Anomalien;
• Umweltüberwachung und Verwaltung von Meldungen durch die Nutzer.

Die Annahme eines „Safety First“-Ansatzes gewährleistet nicht nur die gesetzliche Konformität, sondern reduziert drastisch das Risiko von Unfällen und verbessert die Zuverlässigkeit des Dienstes.

Fortgeschrittene Überwachung und prädiktive Instandhaltung

Der technologische Fortschritt hat die Instandhaltungsstrategien des Gasnetzes radikal verändert, indem er von einem reaktiven Ansatz (Intervention nach dem Ausfall) zu einem prädiktiven Ansatz übergegangen ist, der auf Echtzeitüberwachung und Datenanalyse basiert.

Diese Lösungen ermöglichen es, frühe Anzeichen von Verschlechterung zu erkennen, gezielte Eingriffe zu planen und Kosten sowie Ausfallzeiten zu reduzieren, wodurch die Sicherheit und die Gesamtnachhaltigkeit des Dienstes verbessert werden.

IoT-Plattformen und digitaler Zwilling

Die Integration von IoT-Sensoren entlang des Gasnetzes ermöglicht eine kontinuierliche und präzise Überwachung von grundlegenden Parametern für Sicherheit und betriebliche Effizienz. Neben der traditionellen Überwachung von Druck und Gasdurchfluss erfassen die Sensoren:

• lokale Temperaturen, die nützlich sind, um anomale Veränderungen zu erkennen, die die Stabilität der Leitungen gefährden können;
• Vibrationen und Mikrobewegungen, Indikatoren für mögliche strukturelle Schwächen oder anomale mechanische Spannungen;
• chemische Veränderungen, die auf interne Korrosion oder nicht visuell erkennbare Gaslecks hinweisen.

Alle gesammelten Daten fließen in zentralisierte Managementplattformen. Hier wird das Netz durch einen digitalen Zwilling dargestellt, also einen in Echtzeit aktualisierten digitalen Zwilling, der den tatsächlichen Zustand der Infrastruktur widerspiegelt. Dieses Werkzeug ermöglicht es:

• betriebliche Szenarien zu simulieren und mögliche Kritikalitäten vorherzusagen;
• virtuell Lösungen für Eingriffe zu testen, bevor sie im Feld angewendet werden;
• Instandhaltungen präzise zu planen und dabei Kosten und Ausfallzeiten zu minimieren.

Der digitale Zwilling wird somit zu einem echten dynamischen Kontrollzentrum, das für ein modernes Management des Gasnetzes unerlässlich ist.

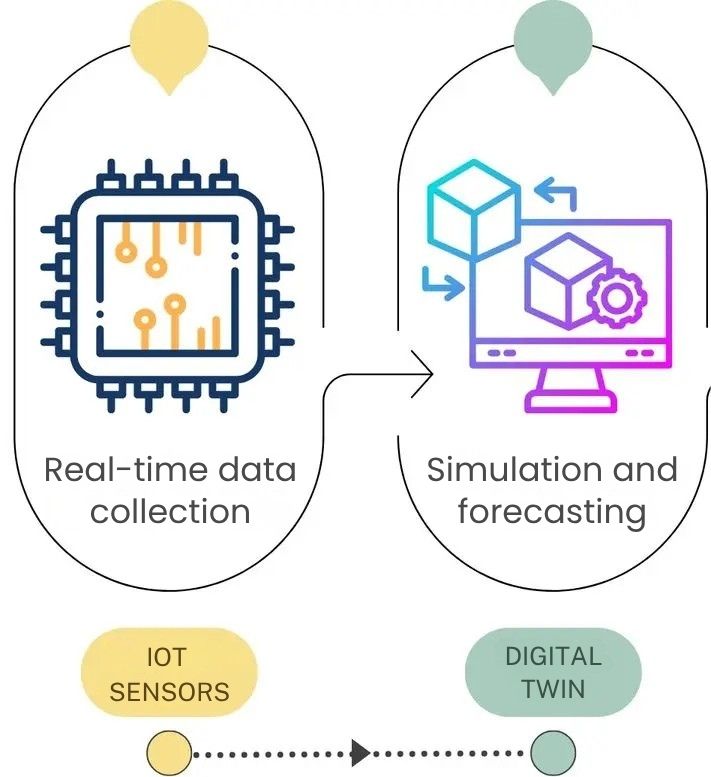

Digitaler Zwilling und IoT im Gasnetz

Datenanalyse für Anomalien und geplante Eingriffe

Die große Menge an Daten, die von den Sensoren gesammelt wird, wird durch Machine-Learning-Algorithmen und prädiktive Modelle verarbeitet, die in der Lage sind, Rohinformationen in konkrete operative Entscheidungen umzuwandeln.

Diese Systeme:

• melden Anomalien in Echtzeit und aktivieren automatische Benachrichtigungen an die Kontrollzentren;
• klassifizieren die Schwere der Probleme und unterscheiden zwischen kritischen, dringenden oder niedrigpriorisierten Anomalien;
• empfehlen priorisierte Eingriffe, basierend auf Risikobewertungen, Auswirkungen auf den Service und Kosten der Eingriffe.

Dank dieser fortschrittlichen Analyse kann die Instandhaltung Gasnetz in Zeiten mit geringerem operativen Einfluss geplant werden, um ungeplante Serviceunterbrechungen zu vermeiden und eine effizientere Nutzung der Ressourcen zu gewährleisten.

Vorteile: reduzierte Ausfallzeiten, ROI, Nachhaltigkeit

Die kombinierte Einführung von IoT, digitalem Zwilling und prädiktiver Instandhaltung verbessert nicht nur die Überwachung des Netzes, sondern bringt auch strategische und messbare Vorteile, sowohl operativ als auch wirtschaftlich, wie:

• Reduzierung der Ausfallzeiten: Dank der Möglichkeit, Anomalien frühzeitig zu erkennen, können die Eingriffe gezielt und im Voraus geplant werden. Dies minimiert die Serviceunterbrechungen und reduziert die Unannehmlichkeiten für Benutzer und Betreiber. Eine in Echtzeit überwachte Infrastruktur ist weniger anfällig für plötzliche Ausfälle und Notfalleingriffe, was sich positiv auf die Kontinuität des Services auswirkt;
• Verbesserung des ROI: Prädiktive Eingriffe ermöglichen eine Optimierung der finanziellen und personellen Ressourcen: Das Personal wird dort eingesetzt, wo das Risiko am höchsten ist, wodurch überflüssige Eingriffe vermieden werden. Darüber hinaus senkt die Planung der Instandhaltungen die Kosten für Notfallreparaturen und begrenzt den Einsatz von Fahrzeugen und Materialien in kritischen Situationen, was die Rendite der Investitionen verbessert;
• Nachhaltigkeit: Das intelligente Management der Instandhaltung reduziert den Materialverbrauch und den Energieeinsatz, da gezielt und nur dort eingegriffen wird, wo es notwendig ist. Dieser Ansatz führt zu geringeren Emissionen im Zusammenhang mit Instandhaltungsaktivitäten, weniger Abfall und einem nachhaltigeren Management der Infrastrukturen.

Eingriffe bei Störungen und Notfällen

Trotz Präventionsprotokollen und fortschrittlichen Überwachungssystemen können Störungen oder Notfälle auftreten. Die Reaktionsbereitschaft ist entscheidend, um Sicherheitsrisiken, Umweltschäden und Serviceunterbrechungen zu reduzieren.

Verfahren bei einem Gasleck

Im Falle der Feststellung eines Gaslecks (Leak) sehen die Standardverfahren Folgendes vor:

• Schnelle Identifizierung des betroffenen Bereichs durch Sensoren oder externe Meldungen;
• Sofortiges Schließen der Absperrventile, um den betroffenen Netzabschnitt zu isolieren;
• Überprüfung der Umgebungsbedingungen zur Vermeidung von Explosions- oder Brandrisiken (gemäß ATEX-Vorschriften);
• Einsatz des operativen Teams mit spezifischen Geräten und persönlicher Schutzausrüstung;
• Reparatur oder Austausch des beschädigten Netzabschnitts;
• Sicherheitsprüfungen und Wiederinbetriebnahme des Dienstes nur nach konformer Überprüfung gemäß den Vorschriften.

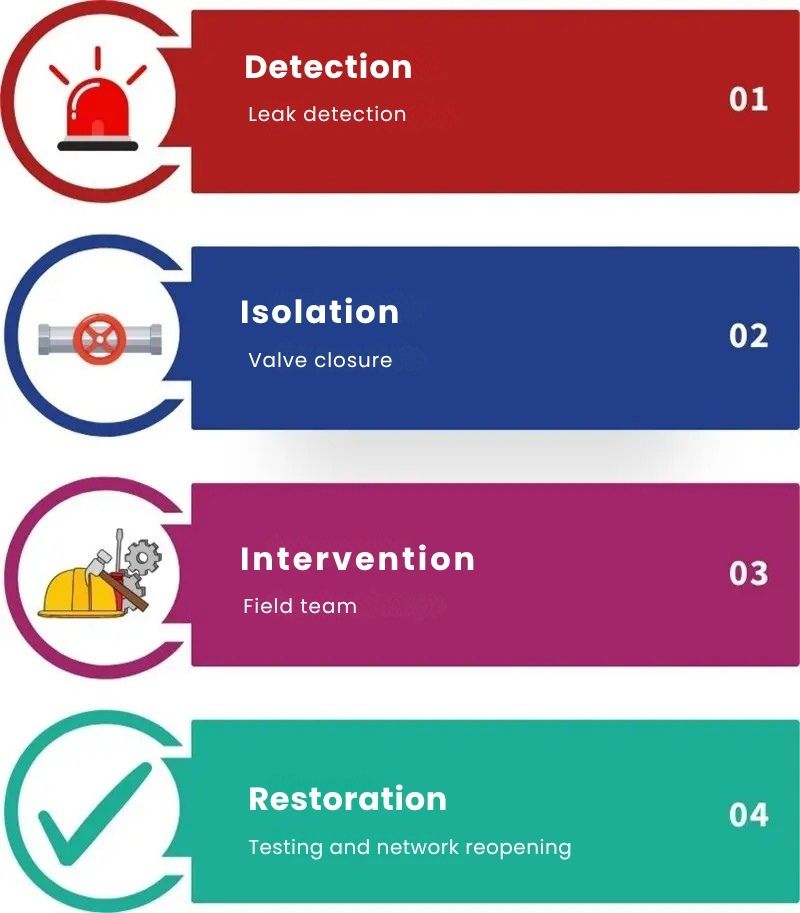

Notfallverfahren bei einem Leck

GIS zur Verwaltung von Ventilen und Servicekontinuität

Die GIS (Geografisches Informationssystem), die mit dem Gasnetz integriert sind, ermöglichen es:

• die Absperrventile präzise zu lokalisieren;
• den Zustand des Netzes und den betroffenen Bereich in Echtzeit anzuzeigen;
• temporäre Umleitungen zu planen, um den Service in den nicht betroffenen Zonen aufrechtzuerhalten;
• Eingriffe zu protokollieren und die Netzkarte automatisch zu aktualisieren.

Die kombinierte Nutzung von GIS und digitalen Plattformen verbessert die Reaktionsgeschwindigkeit, reduziert das operationale Risiko und gewährleistet eine koordinierte Notfallverwaltung.

Die Werkzeuge für die Instandhaltung der Versorgungsunternehmen

Die zunehmende Komplexität der technischen Infrastrukturen, verbunden mit der Notwendigkeit, Kontinuität, Sicherheit und Nachhaltigkeit zu gewährleisten, hat den Einsatz von digitalen Werkzeugen für die Instandhaltungsverwaltung unerlässlich gemacht. Unternehmen, die Dienstleistungen wie Gas-, Wasser-, Strom- oder Fernwärmeversorgung anbieten, verwalten ein komplexes Netzwerk von Vermögenswerten, die oft über große geografische Gebiete verteilt sind und strengen Vorschriften unterliegen.

In diesem Kontext sind die traditionellen manuellen Methoden nicht mehr ausreichend. Es bedarf eines integrierten, dynamischen und datengestützten Ansatzes, der es ermöglicht:

• Eingriffe zu planen;
• den Einsatz von Ressourcen zu optimieren;
• die Rückverfolgbarkeit der Vermögenswerte und Anlagen zu gewährleisten;
• die Effektivität der Instandhaltungsaktivitäten in Echtzeit zu überwachen.

Digitale Verwaltung der Aktivitäten vor Ort

Eine der größten Herausforderungen bei der Instandhaltung der Versorgungsunternehmen ist es, die operativen Teams effektiv zu koordinieren, insbesondere wenn es um Einsätze geht, die über das Gebiet verteilt sind oder dringend sind. Der Einsatz einer Facility Management Software ermöglicht die Verwaltung von Tickets, die Erstellung von Arbeitsaufträgen, die Zuweisung spezifischer Aufgaben und die Überwachung des Fortschritts in Echtzeit.

Dieses Werkzeug ermöglicht es:

• Hinweise direkt von Betreibern oder IoT-Sensoren zu erhalten;
• die Anfragen in nachverfolgbare Tickets mit Prioritäten, Fristen und technischen Anweisungen umzuwandeln;
• Überlappungen zwischen regelmäßiger und außerordentlicher Instandhaltung zu vermeiden, wodurch Ineffizienzen und operative Störungen reduziert werden;
• die Dokumentation zu jedem Eingriff zu zentralisieren (technische Datenblätter, Handbücher, Checklisten, Historie).

Geolokalisierung der Vermögenswerte, Immobilien und Anlagen für den Notfalleinsatz

Wenn es um verteilte Infrastrukturen — wie die Gasnetze — geht, ist die Lokalisierung der Vermögenswerte ein kritisches Element für die operationale Effizienz. Es geht nicht nur darum, zu wissen, wo sich eine bestimmte Anlage befindet, sondern auch darum, sie im Kontext des gesamten Netzes und seiner Verbindungen zu verstehen.

Die fortschrittlichen Georeferenzierungswerkzeuge, die 2D-Karten und 3D-Modelle integrieren, ermöglichen es:

• Ventile, Verbindungen, Schächte, Regelstationen und technische Immobilien auf der Karte anzuzeigen;
• direkt am kartierten Punkt auf spezifische technische Informationen zuzugreifen (über QR-Codes oder digitale Tags);
• Eingriffe zu planen und dabei Überlappungen oder Risiken durch die Nähe zu anderen Vermögenswerten zu vermeiden;
• die Arbeit der Teams vor Ort in Notfallsituationen zu erleichtern, in denen jede Minute entscheidend ist.

Berichte und Analysen mit maßgeschneiderten KPIs und SLAs

Ein modernes Instandhaltungssystem kann nicht auf eine strukturierte Kontrolle der Leistung verzichten. Die Software für Facility und Asset Management integriert Module für fortgeschrittene Analysen, die es ermöglichen:

• den Status der Eingriffe zu überwachen (pünktlich, verspätet, außerhalb des SLAs);
• Schlüsselindikatoren für die Leistung (KPIs) wie MTTR (mittlere Reparaturzeit) oder MTBF (mittlere Zeit zwischen Ausfällen) zu verfolgen;
• maßgeschneiderte Dashboards für jeden Stakeholder (Technikabteilung, Management, Qualitätskontrolle) zu erstellen;
• spezifische SLAs (Service Level Agreements) für jeden Vermögenswert, Kritikalität oder geografischen Bereich festzulegen.

Dank der automatischen und zentralisierten Datenerfassung ist es möglich:

• informierte Entscheidungen über die Priorität der Eingriffe zu treffen;
• Fehlertendenzen zu analysieren, um die zukünftige Planung zu verbessern;
• das Management des Lebenszyklus der Vermögenswerte zu optimieren, ihre Lebensdauer zu verlängern und ungeplante Ersatzkosten zu reduzieren.

Dieser messungsorientierte Ansatz verwandelt die Instandhaltung von einem Kostenfaktor in einen strategischen Hebel für die kontinuierliche Verbesserung der Versorgungsunternehmen.

Die digitale Evolution hat den Betreibern der Versorgungsunternehmen konkrete Werkzeuge zur Verfügung gestellt, um die täglichen Herausforderungen der Instandhaltung methodisch und präzise zu bewältigen. Die zentrale Verwaltung von Arbeitsaufträgen, die intelligente Geolokalisierung der Vermögenswerte und die präzise Analyse der Leistung sind mittlerweile grundlegende Elemente, um operationale Effizienz, Rückverfolgbarkeit und Sicherheit zu gewährleisten.

Diese zunehmend spürbaren Anforderungen finden eine Antwort in Facility Management Software, die all diese Funktionen in einem einzigen digitalen Ökosystem integrieren: ein unverzichtbares Werkzeug für diejenigen, die die Instandhaltung von einer reaktiven zu einer präventiven, von einer operativen Tätigkeit zu einer datengestützten Managementstrategie transformieren möchten.

FAQ – Instandhaltung des Gasnetzes

Was ist die Instandhaltung des Gasnetzes?

Es handelt sich um die Gesamtheit der technischen und operativen Aktivitäten, die darauf abzielen, die Sicherheit, die Kontinuität des Dienstes und die Effizienz der Gasverteilungsinfrastrukturen zu gewährleisten. Dazu gehören Eingriffe an Leitungen, Ventilen, Regelstationen und anderen kritischen Komponenten des Netzes.

Was sind die Hauptarten der Instandhaltung?

Die Aktivitäten unterteilen sich in:

• reguläre Instandhaltung (geplant und wiederkehrend);
• außerordentliche Instandhaltung (bei Ausfällen oder Anomalien);
• präventive und prädiktive Instandhaltung, die auf kontinuierlicher Überwachung und Datenanalyse basiert, um Probleme vorherzusehen.

Warum ist die Instandhaltung des Gasnetzes so wichtig?

Weil Gasnetze kritische Infrastrukturen sind: ein Ausfall kann Sicherheitsrisiken, Umweltschäden und hohe Kosten verursachen. Eine gute Instandhaltung gewährleistet Zuverlässigkeit, Einhaltung von Vorschriften und Reduzierung von Unvorhergesehenem.

Welche Rolle spielen digitale Technologien in der Instandhaltung?

Technologien wie IoT, digitale Zwillinge und prädiktive Analysesysteme ermöglichen es, die Netze in Echtzeit zu überwachen, Anzeichen von Verschlechterung zu identifizieren, Ausfallzeiten zu reduzieren und gezielte Eingriffe zu planen, wodurch die Gesamteffizienz verbessert wird.

Wie werden Ausfälle oder Notfälle im Gasnetz verwaltet?

Im Falle eines Lecks oder einer Anomalie werden präzise Protokolle befolgt: Isolierung des Gebiets, Umweltüberprüfung, Eingreifen der operativen Teams und Wiederaktivierung nur nach Sicherheitskontrollen. Das GIS hilft, die Ventile zu lokalisieren und eventuelle Umleitungen zu planen.

Gibt es digitale Werkzeuge für die Instandhaltungsverwaltung?

Ja. Moderne Versorgungsunternehmen nutzen Software, die es ermöglichen:

• Arbeitsaufträge und Teams vor Ort zu verwalten;
• Vermögenswerte und Anlagen auf interaktiven Karten zu geolokalisieren;
• KPIs und SLAs über maßgeschneiderte Dashboards zu überwachen;
• die Daten für eine integrierte und nachverfolgbare Verwaltung zu zentralisieren.
