Konstruktionszeichnung: Was ist das, Typen und Beispiele

Bei der Erstellung eines Projekts kommen verschiedene Fachleute (Architekt, Ingenieur, Bautechniker usw.) ins Spiel, die eine Reihe von Konstruktionszeichnungen erstellen, die jeweils auf bestimmte bauliche Aspekte eingehen. Aber was genau ist eine Konstruktionszeichnung und woraus besteht sie?

Sehen wir uns das in diesem Artikel an, in dem wir Ihnen auch einige Beispiele für Konstruktionszeichnungen geben, die wichtigsten Typen auflisten und erklären, wie Sie einfach präzise grafische Arbeiten mit einer Software für technische Bauzeichnungen erstellen können.

Was sind Konstruktionszeichnungen?

Konstruktionszeichnungen sind konstruktive grafische Darstellungen eines Werkes in seiner Gesamtheit, die alle seine endgültigen Merkmale zeigen.

Sie sind in einem Bauprojekt wichtig, da sie den gesamten Bauprozess leiten, indem sie die Details jedes technischen Elements darstellen und das Verständnis der dimensionalen, materiellen, typologischen und qualitativen Merkmale des Werkes erleichtern.

Die Konstruktionszeichnungen, die mit zahlreichen Standardsymbolen angereichert sind, sollen die Entwurfsabsicht kommunizieren; aus diesem Grund müssen sie so klar, präzise und koordiniert wie möglich sein, um Mehrdeutigkeiten zu vermeiden, die Fehler und Verzögerungen auf der Baustelle verursachen könnten.

Welche sind die wichtigsten Arten von Konstruktionszeichnungen?

Um ein Projekt angemessen darzustellen und zu beschreiben, gibt es verschiedene Arten von Plänen, jede mit einer spezifischen Funktion.

1 – Standortpläne

Die Standortpläne erfassen die Umgebung, indem sie Straßen, Gebäude, Topografie und geltende Stadtpläne spezifizieren.

2 – Lagepläne

Die architektonischen Lagepläne stellen eine Draufsicht des Gebäudes dar und zeigen das Dach und die umliegende Umgebung.

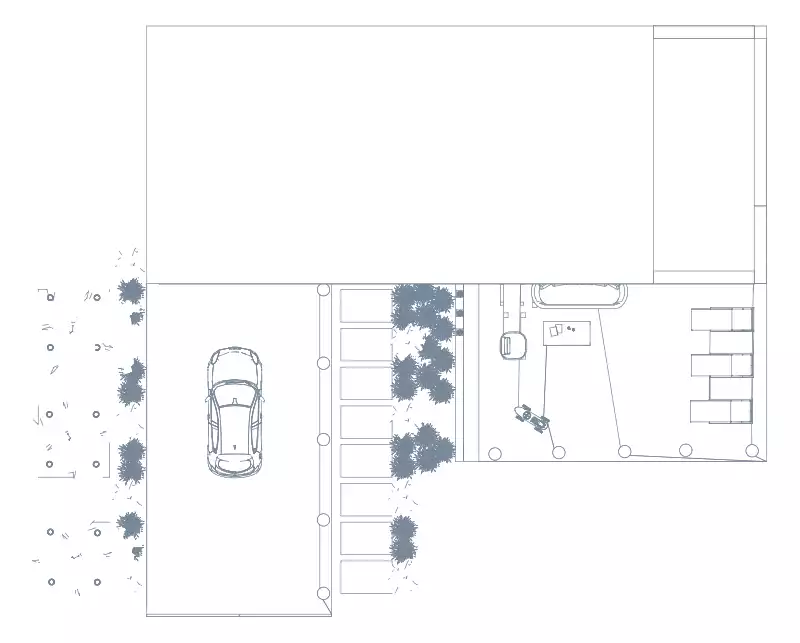

Plan erstellt direkt aus einem 3D-Modell mit usBIM.blueprint

3 – Grundrisse

Die architektonischen Grundrisse stellen jede Etage des Gebäudes dar. Das Gebäude wird so geschnitten, dass Böden, Räume und die Position von Außen- und Inneneinrichtungen, Treppen usw. sichtbar werden. Diese Pläne enthalten Details wie:

• die Größe der Innen- und Außenwände;
• die allgemeinen Maße;
• die Bezeichnung der Räume;
• die Fläche der Räume.

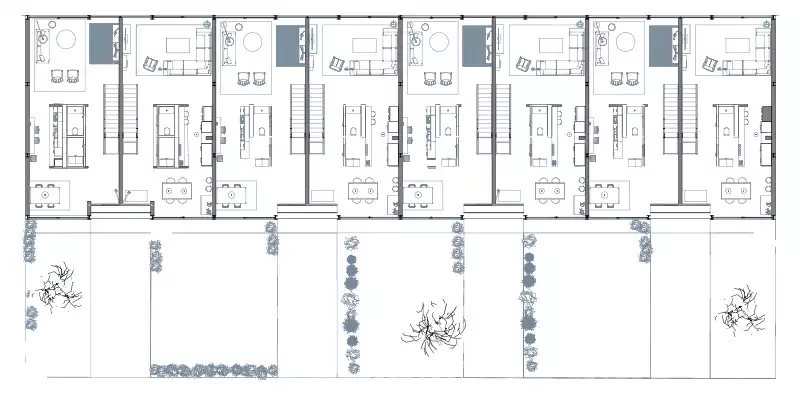

Plan, der direkt aus einem 3D-Modell mit usBIM.blueprint erstellt wurde

4 – Strukturelle Zeichnungen

Definiert auch als Tragwerkspläne, isolieren die strukturellen Zeichnungen die tragende Struktur des Gebäudes und heben die Knoten und strukturellen Verbindungen, die Anordnung der Träger und der Unterzüge hervor.

5 – Elektropläne und -schemata

Diese Unterlagen stellen das elektrische Netzwerk dar und zeigen die Anordnung von Kabeln, Beleuchtungseinrichtungen, Stromversorgung, Schaltungen und elektrischen Schaltkästen an.

6 – Mechanische und hydraulische Zeichnungen

Sie illustrieren die Elemente des HLK-Systems, wie die Position des Thermostats, der Lüftungsanlagen und der Verteilungselemente. Darüber hinaus zeigen sie das hydraulische System, einschließlich Rohrleitungen, Pumpen und Abflüsse.

7 – Ansichten

Die Ansichten stellen das Gebäude in der Höhe dar und bieten eine zweidimensionale Sicht auf die Außenseite. Sie zeigen Details wie die Außenverkleidungen, die Position von Türen und Fenstern sowie die Neigung des Daches.

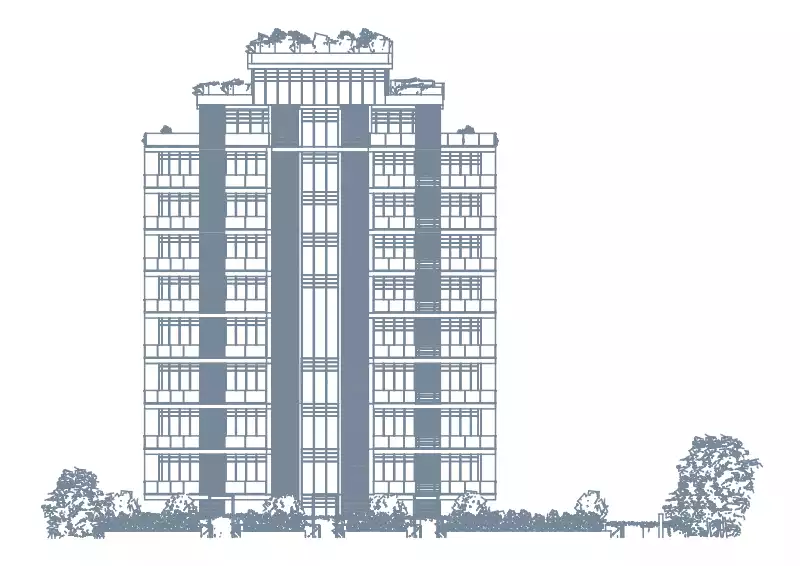

Ansicht erstellt direkt aus einem 3D-Modell mit usBIM.blueprint

8 – Schnitte

Die Schnitte bieten eine vertikale Ansicht des Gebäudes, indem sie es durchschneiden, um das Innere zu zeigen. Sie heben Details hervor wie:

• Höhen und Ebenen;
• Struktur von Wänden und Decken;
• Fundamente, Träger und Stützen.

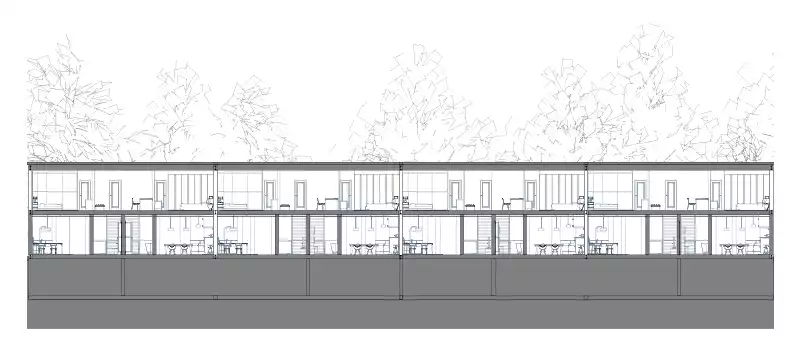

Schnitt, der direkt aus einem 3D-Modell mit usBIM.blueprint erstellt wurde

9 – Konstruktive Details

Diese Unterlagen sind vergrößerte Details technischer Elemente wie Fundamente, Mauern, Fenster und Treppen. Sie dienen dazu, Einblicke in Stratigraphien, Komponenten und konstruktive Verbindungen zu geben.

10 – Ausführungszeichnungen

Die Ausführungszeichnungen heben die ästhetischen Details des Gebäudes hervor, wie Materialien und Möbel. Oft werden Grundriss-Renderings verwendet, die Farben, Bodenbeläge und dekorative Details hervorheben.

11 – Fotorealistische Visualisierungen

Die Innen- und Außenrenderings erleichtern das Verständnis des Projekts, indem sie eine realistische visuelle Darstellung des fertigen Gebäudes bieten.

Welche Informationen enthält eine Konstruktionszeichnung?

Eine Konstruktionszeichnung ist gut ausgeführt, wenn sie alle Informationen enthält, die das ausführende Unternehmen benötigt, um ein Bauwerk angemessen zu realisieren: Sie wird reich an architektonischen Symbolen und Details sein, die von Anfang an verschiedene Zweifel beseitigen, die in der Ausführungsphase auftreten könnten.

Die in einer Konstruktionszeichnung enthaltenen Daten variieren je nach:

• Maßstab der Darstellung: Je kleiner der Maßstab, desto größer die Detailgenauigkeit;
• Art der Zeichnung: In einem Grundriss, sei es architektonisch, strukturell oder mechanisch, finden sich Informationen zur Verteilung der Räume, Wände, Fenster und HLK-Anlagen; in den Schnitten wird hingegen die Analyse der Ebenen, Höhenlagen, Stratigraphien, der Lage von Trägern usw. hervorgehoben.

Um mehr zu erfahren, lies auch: RFI im Bauwesen: Der vollständige Leitfaden

Wer erstellt die Konstruktionszeichnungen?

Die Konstruktionszeichnungen werden vom Planungsteam erstellt, das dank technischer und beruflicher Kenntnisse im Bauwesen technische Zeichnungen anfertigt, die dann auf der Baustelle umgesetzt werden.

In einer Arbeitsgruppe werden je nach Fachkenntnissen unterschiedliche technische Zeichnungen für jeden Anwendungsbereich erstellt, die während der gesamten Ausführungsphase ständig aktualisiert werden.

Wie erstellt man schnell präzise grafische Unterlagen mit einer Software für Konstruktionszeichnungen?

Es gibt immer noch zahlreiche Fehler und Inkonsistenzen, die heute zwischen den verschiedenen Ausführungsplänen festgestellt werden. Die Ursache liegt oft in einer schlechten Zusammenarbeit und Koordination zwischen den verschiedenen Fachleuten, die an der Planung beteiligt sind.

Tatsächlich kommt es häufig vor, dass die verwendeten Softwarelösungen unterschiedlich sind; dies zwingt den Fachmann dazu, eigenständige zweidimensionale Zeichnungen zu erstellen, die keine Verbindung zu den anderen Planungsaspekten aufweisen.

Eine gute Lösung für diese Probleme ist sicherlich die Verwendung einer Software für technische Bauzeichnungen, eine vollständig online Anwendung, die es Ihnen ermöglicht, Pläne, Ansichten und Schnitte direkt aus einer 3D-Datei im IFC-Format zu generieren, ohne auf eine BIM-Software zurückgreifen zu müssen.

Diese Lösung schafft eine vollständig openBIM Arbeitsweise und bietet Ihnen die Möglichkeit, effektiv mit Fachleuten zusammenzuarbeiten, die andere BIM-Software als Ihre verwenden, und sogar mit Fachleuten, die noch CAD verwenden.

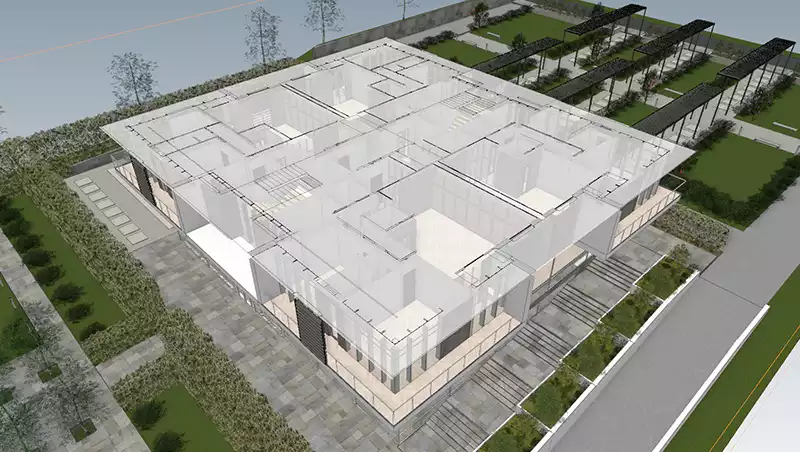

Pläne in Überlagerung zum BIM-Modell

Um diese Lösung zu nutzen, müssen Sie keine Anwendung auf Ihrem PC installieren: Greifen Sie auf usBIM.blueprint zu und laden Sie das 3D-Modell im IFC-Format auf die Plattform hoch. Sie können:

1. automatisch die gewünschten Ansichten (Pläne, Ansichten, Schnitte) erhalten;
2. die technischen Unterlagen über das BIM-Modell visualisieren;
3. die Unterlagen im DXF/DWG/DWF-Format drucken oder exportieren.

Wenn Sie schnell präzise und genaue grafische Unterlagen erstellen müssen, empfehlen wir Ihnen, sofort diese technische Bauzeichnungen auszuprobieren.

FAQ zu Konstruktionszeichnungen

1. Was sind Konstruktionszeichnungen?
Eine Konstruktionszeichnung ist eine technische grafische Darstellung, die detailliert, wie ein Gebäude oder eine Struktur gebaut werden soll. Sie enthält wesentliche Informationen zu Abmessungen und Materialien und leitet Architekten, Ingenieure und Auftragnehmer bei der genauen Ausführung eines Projekts.

2. Was sind die Schlüsselfaktoren einer Konstruktionszeichnung?

• Detaillierte Ansichten: Pläne, Ansichten, Schnitte und spezifische Details der Komponenten.
• Abmessungen: Präzise Maße zur Gewährleistung einer genauen Ausführung.
• Symbole und Anmerkungen: Standardisierte Symbole, die Materialien, Oberflächen und Bauweisen darstellen.
• Maßstäbe: Die Zeichnungen werden im Maßstab erstellt, um Genauigkeit und Konsistenz zu gewährleisten.
• Organisation: In komplexen Projekten sind die Zeichnungen in Pakete (architektonisch, strukturell, haustechnisch usw.) unterteilt.

3. Warum sind Konstruktionszeichnungen wichtig?

• Sie kommunizieren die Entwurfsabsicht an alle beteiligten Akteure.
• Sie gewährleisten die Einhaltung der Bauvorschriften.
• Sie vermeiden Fehler in der Bauphase, indem sie präzise Details bereitstellen.
• Sie erleichtern die Kostenschätzung und die Planung der Arbeiten.

4. Was sind die verschiedenen Arten von Konstruktionszeichnungen?

• Standortpläne: Sie zeigen das umliegende Gebiet, einschließlich Straßen, Gebäude, Topografie und geltende Bebauungspläne.
• Lagepläne: Sie bieten eine Draufsicht des Gebäudes und illustrieren das Dach und den Kontext.
• Grundrisse: Sie zeigen jede Etage des Gebäudes, einschließlich Wände, Fenster, Treppen und Details wie: Abmessungen der Innen- und Außenwände, allgemeine Höhen, Namen und Fläche der Räume.
• Strukturelle Zeichnungen: Sie definieren die tragende Struktur und heben Knoten, Balken und strukturelle Verbindungen hervor.
• TGA-Zeichnungen: Sie stellen das elektrische Netzwerk dar, einschließlich Kabel, Schaltungen und Beleuchtungseinrichtungen sowie die HLK- und Sanitäranlagen, einschließlich Rohre, Pumpen und Abflüsse.
• Ansichten: Sie bieten eine Außenansicht des Gebäudes und zeigen Materialien, Fenster, Türen und die Neigung des Daches.
• Schnitte: Sie schneiden das Gebäude vertikal und zeigen dessen Innenräume sowie Details wie: Höhen und Ebenen; Struktur von Wänden und Decken, Fundamente, Träger und Stützen.
• Konstruktive Details: Zoom auf technische Elemente wie Fundamente, Mauerwerk, Fenster und Treppen.
• Ausführungszeichnungen: Sie heben die ästhetischen Oberflächen des Gebäudes hervor, einschließlich Materialien und Möbel.
• Fotorealistische Visualisierungen: Innen- und Außenrenderings, die helfen, das endgültige Aussehen des Gebäudes zu verstehen.
• Aushubzeichnungen: Sie zeigen Gräben, Fundamente und Bodenentfernung an.
• As-Built-Zeichnungen: Sie dokumentieren die endgültige Konstruktion, einschließlich etwaiger Änderungen.

5. Wie werden Konstruktionszeichnungen erstellt?
Früher wurden Konstruktionszeichnungen von Hand erstellt, während heute CAD- (Computer-Aided Design) und BIM- (Building Information Modeling) Software verwendet wird. Diese Werkzeuge ermöglichen es, automatisch Pläne, Ansichten und Schnitte aus einem 3D-Modell zu generieren, die Zusammenarbeit zu verbessern und Fehler zu reduzieren.

6. Wer erstellt Konstruktionszeichnungen?
Die Zeichnungen werden von Architekten, Ingenieuren und anderen Fachleuten der Baubranche erstellt. Jede Disziplin trägt spezifische technische Unterlagen bei, um die Einhaltung von Vorschriften und Sicherheitsstandards zu gewährleisten.

7. Welche Software kann verwendet werden, um Konstruktionszeichnungen zu erstellen?
Es gibt verschiedene Software wie usBIM.blueprint, die es ermöglichen, Konstruktionszeichnungen zu generieren und mit einem BIM-Modell zu überlagern. Dies erleichtert die Zusammenarbeit zwischen den Fachleuten und reduziert Fehler aufgrund nicht koordinierter Zeichnungen.
