Cómo dibujar una envolvente edilicia con un software BIM
Descubre qué es la envolvente edilicia, cómo diseñarla en BIM y cómo gestionarla en la configuración de las estratigrafías
El desafío para los proyectistas radica en la capacidad de gestionar la enorme cantidad de datos técnicos que cada componente de la envolvente conlleva. En este contexto, el paso de los flujos de trabajo tradicionales basados en dibujos CAD hacia la metodología BIM ya no es una opción, sino una necesidad estratégica para quienes buscan la excelencia y la precisión milimétrica.
En este artículo exploraremos los distintos tipos de envolvente, analizando cómo el BIM permite transformar simples dibujos en 2D en modelos informativos de alto rendimiento. Veremos cómo la integración de estos datos es fundamental para el análisis energético y la gestión del ciclo de vida del edificio.
Por último, te mostraré cómo utilizar de forma práctica el elemento “envolvente” en un software BIM para el diseño arquitectónico.
Diseño y gestión de la envolvente
Índice
- ¿Qué es la envolvente arquitectónica y por qué es fundamental en el diseño?
- Diferentes tipos de envolvente edilicio y sus aplicaciones en BIM
- Del diseño CAD al BIM: importar los dibujos de la envolvente con precisión
- Qué son los Objetos Inteligentes en BIM
- Configuración de una envolvente con un software BIM
- FAQ sobre el diseño de una envolvente
¿Qué es la envolvente arquitectónica y por qué es fundamental en el diseño?
La envolvente arquitectónica es un organismo dinámico y multifuncional. Representa la «piel» del edificio, un sistema complejo de interfaz que debe responder simultáneamente a solicitaciones mecánicas, flujos energéticos e instancias estéticas.
La transición de «muro» a «sistema tecnológico»
Si en el pasado la envolvente tenía una función predominantemente estática y protectora, hoy se habla de sistemas de cierre evolucionados. El diseño moderno debe orquestar elementos heterogéneos:
- rendimiento termo-higrométrico – regulación del calor y del vapor para garantizar el confort habitacional y la ausencia de patologías edilicias (como mohos y condensaciones);
- control de la radiación – gestión de los aportes solares a través de pantallas inteligentes y vidrios selectivos;
- aislamiento acústico – protección contra la contaminación sonora, un factor crítico para la calidad de vida en el ámbito urbano;
- sostenibilidad y LCA – elección de materiales con bajo impacto ambiental en su ciclo de vida completo.
El papel central en el diseño integrado
¿Por qué la envolvente es el núcleo del proyecto? La respuesta radica en la eficiencia energética. Más del 40% del consumo energético de un edificio depende de las pérdidas o ganancias térmicas a través de las superficies opacas y transparentes. Una envolvente mal diseñada obliga a sobredimensionar las instalaciones, aumentando costos y consumos.
En la metodología BIM, la envolvente deja de ser una línea en un plano 2D para convertirse en un conjunto de objetos paramétricos ricos en datos. Cada capa de la estratigrafía lleva consigo valores de transmitancia, inercia térmica y desfase, permitiendo al diseñador prever el comportamiento del edificio mucho antes de su construcción.
Para gestionar esta complejidad y transformar la envolvente en un activo de alto rendimiento, es indispensable utilizar software BIM para el diseño arquitectónico que permitan una modelación precisa y una gestión de datos impecable. Con estos software, la definición de las estratigrafías y el control de los puentes térmicos se convierten en parte integral y fluida del proceso creativo.
Diferentes tipos de envolvente edilicio y sus aplicaciones en BIM
En el contexto BIM, cada tipo de envolvente edilicio no es solo una elección estética, sino un conjunto de propiedades paramétricas que influyen en el cálculo energético, el cómputo métrico y el futuro mantenimiento.
Envolvente opaca
Es la tipología tradicional, caracterizada por una alta inercia térmica. Puede ser realizado en mampostería portante, hormigón o sistemas secos estratificados.
Se gestiona a través de la definición de estratigrafías multicapas. Cada capa (revoque, aislante, ladrillo) posee atributos como conductividad térmica (lambda) y densidad (rho). Además, permite el control analítico del desfase térmico y de la capacidad térmica areica, garantizando una gestión precisa de los puentes térmicos en los nudos estructurales.
Envolvente transparente
Ventanas y tragaluces
Incluye ventanas, fachadas de vidrio y tragaluces. Es el elemento más sensible del balance energético, actuando tanto en aspectos positivos, como la entrada de luz, como en aspectos negativos, ya que es un potencial punto de dispersión.
Los objetos «ventana» son componentes paramétricos que incluyen datos sobre el factor solar (g) y sobre la transmisión luminosa. También es posible realizar análisis de Daylight y sombreado en tiempo real. Se automatiza el cálculo de los coeficientes aeroiluminantes (CAI) y la verificación de los requisitos acústicos pasivos, reduciendo drásticamente los errores de conformidad normativa.
Envolvente ligera y fachadas continuas
Típico de la arquitectura contemporánea, separa la función portante (estructura) de la de cerramiento (vidrio o paneles). La modelación paramétrica permite la prefabricación «fuera de sitio». Exportando los datos del modelo a las máquinas de control numérico, se garantiza que cada montante o vidrio llegue a la obra con dimensiones milimétricas, eliminando los desperdicios y los tiempos muertos de adaptación.
Envolvente Ventilada (Fachadas Ventiladas)
Una de las soluciones más eficientes para el confort higrotérmico. Está compuesto por una capa aislante, una cámara de aire y un revestimiento exterior distanciado.
Ofrece una protección superior contra la humedad y el sobrecalentamiento estival. En BIM, esto se traduce en la posibilidad de simular los flujos de aire y calcular la reducción de la carga térmica radiante sobre las paredes subyacentes, optimizando el dimensionamiento de las instalaciones de climatización.
Envolvente Verde (Paredes y Techos Verdes)
Son sistemas vivos que integran vegetación en la superficie exterior, contribuyendo a la biodiversidad urbana y al aislamiento. Además, mejora drásticamente el microclima local y reduce la isla de calor urbana. En la fase de diseño, es posible calcular el coeficiente de escorrentía, fundamental para la gestión de las aguas pluviales en el sitio.

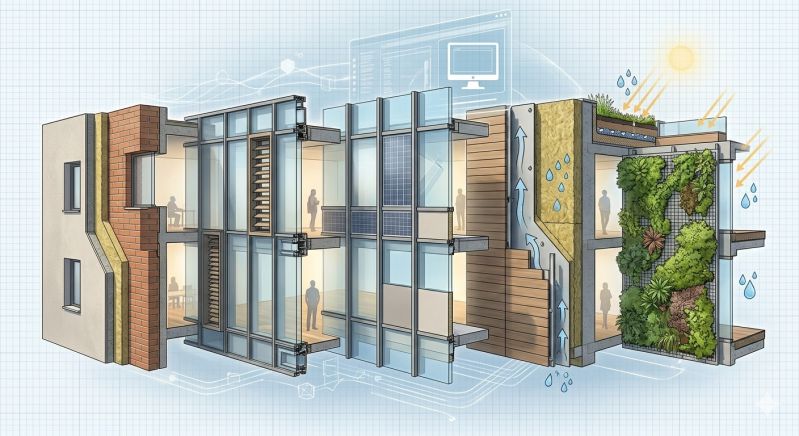

Tipologías envolventes
Del diseño CAD al BIM: importar los dibujos de la envolvente con precisión
El paso del CAD al BIM representa el salto de la representación gráfica a la simulación constructiva. Mientras que en un software CAD una envolvente se describe mediante pares de líneas paralelas sin inteligencia propia, en el BIM esas mismas líneas se convierten en objetos dotados de grosor, materiales, costos y rendimiento térmico.
El desafío de la interoperabilidad y la limpieza de datos
El primer paso para una importación exitosa se refiere a la preparación del archivo DWG o DXF. Un error común es intentar importar archivos excesivamente pesados o sucios de elementos que en el software BIM no son necesarios o, de todos modos, no pueden ser leídos.
Por lo tanto, antes de la importación, es fundamental eliminar bloques anidados, referencias externas no resueltas y textos superfluos. El dibujo debe ser reducido a lo esencial.
Del trazo al componente paramétrico
Una vez importado el dibujo como «calco» de referencia, el diseñador no se limita a dibujar sobre las líneas, sino que utiliza herramientas de reconocimiento automático.
Las líneas que definen el grosor de la envolvente en CAD se convierten en «Envolventes» BIM. Aquí entra en juego la potencia de la base de datos: a ese trazo se le asigna una estratigrafía específica (por ejemplo, aislamiento exterior, ladrillo, yeso). Además, las aberturas identificadas en el DWG se convierten en «puntos de inserción» para objetos inteligentes.
La ventaja de la precisión milimétrica
La importación precisa garantiza que el modelo energético y estructural sea fiel a la realidad. Un error de pocos centímetros en la importación de la envolvente puede comprometer:
- el cálculo de las superficies – fundamental para el cómputo métrico y la estimación de materiales;
- el análisis de sombras – una envolvente correctamente posicionada en el espacio garantiza simulaciones solares verídicas;
- la coordinación disciplinaria – evita interferencias (clash) entre la envolvente y la estructura portante o las instalaciones.
Qué son los Objetos Inteligentes en BIM
Por “objetos inteligentes” se entiende indicar objetos representables automáticamente en 3D o 2D y que tienen en su interior una gran cantidad de información, por ejemplo sobre la estratigrafía, la geometría, los materiales. El uso de estos objetos permitirá obtener una representación tridimensional del modelo del edificio y, al mismo tiempo, un sistema informativo de la construcción en su conjunto y de cada uno de sus componentes.
En particular, veremos cómo realizar una envolvente utilizando el software BIM para el diseño arquitectónico Edificius.
Configuración de una envolvente con un software BIM
Para dibujar una envolvente en Edificius es posible proceder de varias maneras.
Selección de la envolvente
Es posible dibujarlo a “mano alzada”: se debe seleccionar el objeto muro y hacer clic con el botón izquierdo del mouse en el área de trabajo, definiendo gráficamente la inclinación y la longitud.
Alternativamente, después de haber indicado la inclinación, es posible definir la longitud de la envolvente digitándola desde el teclado.
Definición, inclinación y longitud
Para acelerar el trabajo, en la tabla activa de un documento es posible insertar, como fondo, una planimetría en formato DXF.
Dicha planimetría se convierte en una cómoda guía para la disposición inmediata de los objetos en la Tabla. La posibilidad de dibujar sin esfuerzo hace que la entrada (dibujo de los objetos) sea particularmente rápida y cómoda.
Para insertar una planimetría, basta cargarla dentro de la tabla a través de la funcionalidad “Dibujo DXF/DWG”; esta operación activa el diálogo para la selección del dibujo en formato DXF o DWG que se va a incluir en la tabla.
Inserción del dibujo DXF
Edificius es capaz de generar automáticamente, en la Tabla Gráfica, los objetos simplemente indicando los elementos del dibujo DXF o DWG correspondientes. Para activar el reconocimiento automático de los objetos, basta seleccionar “Envolvente” y posteriormente el botón “DXF DWG” de la barra multifunción. Esta operación activa el modo de reconocimiento y el cursor asume la apariencia de una varita.
Activación del reconocimiento automático
En este punto, para obtener el trazado del muro en el dibujo DXF, es suficiente simplemente “tocar” el dibujo.
De hecho, en la Tabla Gráfica basta trazar, manteniendo presionado el botón izquierdo del mouse, un segmento que interseca los dos trazos del dibujo DXF/DWG que representan las caras del muro.
Al soltar el botón del mouse, se genera automáticamente un objeto muro superponiéndolo a los dos trazos del dibujo DXF/DWG indicados; el grosor del muro resulta ser igual a la distancia entre los dos trazos más externos intersecados.
Generación automática envolvente
Una funcionalidad adicional que nos permite acelerar el dibujo de los envolventes es la MagneticGrid2D.
Esta funcionalidad nos permite una definición de la cuadrícula libre y personalizable, dibujando y combinando entre sí cuadrículas de diferentes tamaños y realizando en muy poco tiempo incluso las mallas más complicadas.
Para dibujar una cuadrícula, basta seleccionar MagneticGrid2D y hacer clic con el botón izquierdo del mouse en la tabla. Esta operación activa el diálogo en el que se deben especificar las filas y columnas de la cuadrícula.
Definición de una Magnetic Grid
Después de haber dibujado la primera cuadrícula, es posible dibujar otras para unirlas entre sí y así obtener la cuadrícula deseada.
Ahora es posible insertar los envolventes del dibujo gracias a los snaps proporcionados por la cuadrícula que nos permiten dibujar a “mano alzada” cómodamente todos los envolventes.
Inserción de envolventes
También en este caso, Edificius nos ayuda, poniendo a disposición del usuario el reconocimiento automático de los objetos para dibujar rápidamente todos los envolventes.
Reconocimiento automático de la envolvente
Para dibujar automáticamente los envolventes, basta con seleccionar la funcionalidad “MG2D” de la barra multifunción y seleccionar la cuadrícula en la tabla.
Los objetos están dotados de manijas especiales. A través de las cuales podemos modificar algunas características geométricas. Se pueden borrar, agregar y modificar todas las entidades dibujadas.
Edición características de objetos
Desde el toolbox «Propiedades» también se pueden definir otras características del objeto.
Selección de estratigrafía
Algunas teclas del teclado aceleran las operaciones de dibujo, como por ejemplo la tecla «A» del teclado, con la cual es posible fijar el punto inicial o final de un objeto a una cierta distancia de un punto.
Los envolventes se rompen automáticamente para una mayor versatilidad, por lo que solo nos queda borrar los trazos que no necesitamos. Utilizando la envolvente curva es posible realizar trazos curvos (ejemplo: muro de un vano de escalera).
En la vista 3D es posible visualizar los objetos dibujados hasta ahora; además, es posible operar, modificando los objetos ya presentes o insertando otros.
Envolvente final
FAQ sobre el diseño de una envolvente
¿Qué es la envolvente arquitectónica y por qué es fundamental en el diseño?
La envolvente arquitectónica es un organismo dinámico y multifuncional. Representa la ‘piel’ del edificio, un sistema complejo de interfaz que debe responder simultáneamente a solicitaciones mecánicas, flujos energéticos e instancias estéticas. Es fundamental porque representa el núcleo de la eficiencia energética: más del 40% del consumo energético de un edificio depende de las pérdidas o ganancias térmicas a través de las superficies opacas y transparentes.
¿Cuáles son las prestaciones que una envolvente moderno debe garantizar?
El diseño moderno debe orquestar elementos heterogéneos como: prestaciones termo-higrométricas (regulación del calor y del vapor para garantizar el confort y la ausencia de moho); control de la radiación (gestión de los aportes solares); aislamiento acústico (protección contra la contaminación sonora); sostenibilidad y LCA (elección de materiales con bajo impacto ambiental en su ciclo de vida completo).
¿Cómo se gestiona la envolvente en la metodología BIM?
En la metodología BIM, la envolvente deja de ser una línea en un plano 2D para convertirse en un conjunto de objetos paramétricos ricos en datos. Cada capa de la estratigrafía lleva consigo valores de transmitancia, inercia térmica y desfase, permitiendo al diseñador prever el comportamiento del edificio mucho antes de su construcción, gestionando puentes térmicos y nodos estructurales de manera fluida.
¿Cuáles son las ventajas de la envolvente transparente y ligera en BIM?
Para la envolvente transparente (ventanas y tragaluces), el BIM permite análisis de Daylight, cálculo automático de los ratios de iluminación natural (RAI) y verificación de los requisitos acústicos. Para la envolvente ligero y las fachadas continuas, la modelación paramétrica facilita la prefabricación ‘off-site’, permitiendo exportar datos a máquinas de control numérico para componentes con dimensiones milimétricas, eliminando desperdicios y tiempos muertos.
¿Qué caracteriza a la envolvente ventilada y a la envolvente verde en el proceso BIM?
La envolvente ventilada ofrece protección superior contra la humedad y el sobrecalentamiento; en BIM es posible simular los flujos de aire y optimizar el dimensionamiento de las instalaciones. La envolvente verde (paredes y techos verdes) contribuye a la biodiversidad y reduce la isla de calor; en la fase de diseño BIM es posible calcular el coeficiente de escorrentía para la gestión de aguas pluviales.
¿Cómo se produce el paso del dibujo CAD al BIM para la envolvente?
El paso representa el salto de la representación gráfica a la simulación constructiva. Tras limpiar el archivo DWG/DXF (eliminación de bloques anidados y textos superfluos), el diseñador utiliza herramientas de reconocimiento automático para convertir las líneas del CAD en ‘Envolventes’ BIM, asignando estratigrafías específicas y transformando las aperturas en puntos de inserción para objetos inteligentes.
¿Por qué es importante la precisión milimétrica en la importación de la envolvente?
Una importación precisa garantiza que el modelo sea fiel a la realidad. Errores de pocos centímetros pueden comprometer: el cálculo de las superficies (fundamental para el cómputo métrico y la estimación de materiales); el análisis de sombras (para simulaciones solares verídicas); la coordinación disciplinaria (evitando conflictos o interferencias entre la envolvente, estructuras e instalaciones).
