Como desenhar um envoltório arquitetônico com um software BIM
Descubra o que é o envoltório edilício, como projetá-lo em BIM e como gerenciá-lo na configuração das estratigrafias

O desafio para os projetistas reside na capacidade de gerenciar a enorme quantidade de dados técnicos que cada componente do envoltório traz consigo. Nesse cenário, a transição dos fluxos de trabalho tradicionais baseados em desenhos CAD para a metodologia BIM não é mais uma opção, mas uma necessidade estratégica para quem busca a excelência e a precisão milimétrica.
Neste artigo, exploraremos os diferentes tipos de envoltório, analisando como o BIM permite transformar simples desenhos 2D em modelos informativos de alto desempenho. Veremos como a integração desses dados é fundamental para a análise energética e a gestão do ciclo de vida do edifício.
Por fim, mostro como utilizar praticamente o elemento “envoltório” em um software BIM para a projeção arquitetônica.

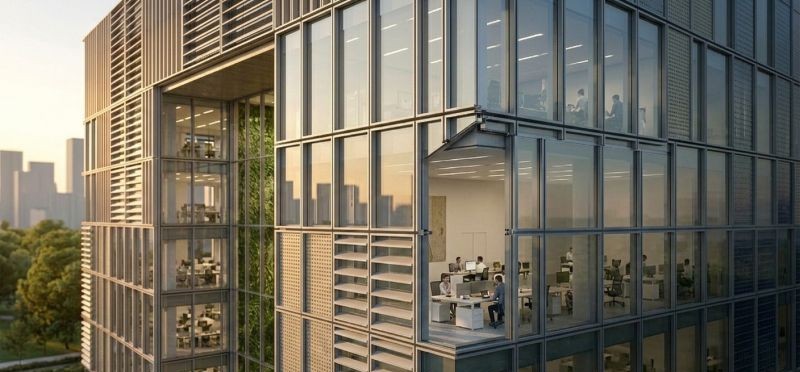

Projeto e gestão do envoltório
Índice
- O que é o envoltório arquitetônico e por que é fundamental no projeto?
- Diferentes tipos de envoltório edilício e suas aplicações no BIM
- Do desenho CAD ao BIM: importar os desenhos da envoltória com precisão
- O que são os Objetos Inteligentes no BIM
- Configuração de uma envoltória com um software BIM
- FAQ sobre o projeto de um invólucro
O que é o envoltório arquitetônico e por que é fundamental no projeto?
O envoltório arquitetônico é um organismo dinâmico e multifuncional. Representa a “pele” do edifício, um sistema complexo de interface que deve responder simultaneamente a solicitações mecânicas, fluxos energéticos e instâncias estéticas.
A transição de “parede” para “sistema tecnológico”
Se no passado o envoltório tinha uma função predominantemente estática e protetora, hoje fala-se de sistemas de fechamento evoluídos. O projeto moderno deve orquestrar elementos heterogêneos:
- desempenhos termo-higrométricos – regulação do calor e do vapor para garantir o conforto habitacional e a ausência de patologias edilícias (como mofo e condensações);
- controle da radiação – gestão dos aportes solares através de sombreamentos inteligentes e vidros seletivos;
- isolamento acústico – proteção contra a poluição sonora, fator crítico para a qualidade de vida em áreas urbanas;
- sustentabilidade e LCA – escolha de materiais com baixo impacto ambiental em todo o seu ciclo de vida.
O papel central no projeto integrado
Por que o envoltório é o cerne do projeto? A resposta reside na eficiência energética. Mais de 40% do consumo energético de um edifício depende das perdas ou ganhos térmicos através das superfícies opacas e transparentes. Um envoltório mal projetado obriga a superdimensionar as instalações, aumentando custos e consumos.
Na metodologia BIM, o envoltório deixa de ser uma linha em um plano 2D para se tornar um conjunto de objetos paramétricos ricos em dados. Cada camada da estratigrafia traz consigo valores de transmitância, inércia térmica e desfasamento, permitindo ao projetista prever o comportamento do edifício muito antes de sua construção.
Para gerenciar essa complexidade e transformar o envoltório em um ativo de alto desempenho, é indispensável utilizar software BIM para o projeto arquitetônico que permitam uma modelagem precisa e uma gestão de dados impecável. Com esses softwares, a definição das estratigrafias e o controle das pontes térmicas tornam-se parte integrante e fluida do processo criativo.
Diferentes tipos de envoltório edilício e suas aplicações no BIM
No contexto BIM, cada tipo de envoltório edilício não é apenas uma escolha estética, mas um conjunto de propriedades paramétricas que influenciam o cálculo energético, o orçamento e a futura manutenção.
Envoltório opaco
É o tipo tradicional, caracterizado por uma alta inércia térmica. Pode ser realizado em alvenaria estrutural, concreto ou sistemas a seco estratificados.
É gerido através da definição de estratigrafias multiestratificadas. Cada camada (reboco, isolante, tijolo) possui atributos como condutividade térmica (lambda) e densidade (rho). Além disso, permite o controle analítico do desfasamento térmico e da capacidade térmica areica, garantindo uma gestão precisa das pontes térmicas nos nós estruturais.
Envoltório transparente
Janelas e claraboias
Inclui janelas, fachadas envidraçadas e claraboias. É o elemento mais sensível do balanço energético, atuando tanto em aspectos positivos, como a entrada de luz, quanto como um elemento negativo, pois é um potencial ponto de dispersão.
Os objetos “janela” são componentes paramétricos que incluem dados sobre o fator solar (g) e a transmissão luminosa. É possível também realizar análises de Daylight e sombreamento em tempo real. O cálculo dos índices de iluminação natural (ILN) e a verificação dos requisitos acústicos passivos são automatizados, reduzindo drasticamente os erros de conformidade normativa.
Envoltório leve e fachadas contínuas
Típico da arquitetura contemporânea, separa a função estrutural (estrutura) da de fechamento (vidro ou painéis). A modelagem paramétrica permite a pré-fabricação “off-site”. Exportando os dados do modelo para as máquinas de controle numérico, garante-se que cada montante ou vidro chegue ao canteiro de obras com dimensões milimétricas, eliminando desperdícios e tempos mortos de adaptação.
Envoltório Ventilado (Fachadas Ventiladas)
Uma das soluções mais eficientes para o conforto higrotérmico. É composto por uma camada isolante, uma câmara de ar e um revestimento externo afastado.
Oferece uma proteção superior contra a umidade e o superaquecimento no verão. No BIM, isso se traduz na possibilidade de simular os fluxos de ar e calcular a redução da carga térmica radiante nas paredes subjacentes, otimizando o dimensionamento das instalações de climatização.
Envoltório Verde (Paredes e Telhados Verdes)
São sistemas vivos que integram vegetação na superfície externa, contribuindo para a biodiversidade urbana e o isolamento. Além disso, melhora drasticamente o microclima local e reduz a ilha de calor urbana. Na fase de projeto, é possível calcular o coeficiente de escoamento hídrico, fundamental para a gestão das águas pluviais no local.

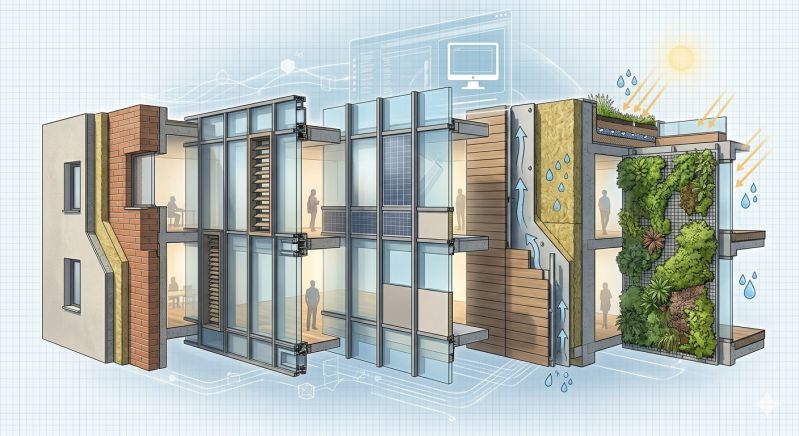

Tipos de envoltório
Do desenho CAD ao BIM: importar os desenhos da envoltória com precisão
A transição do CAD para o BIM representa o salto da representação gráfica para a simulação construtiva. Enquanto em um software CAD uma envoltória é descrita por pares de linhas paralelas sem inteligência própria, no BIM essas mesmas linhas se tornam objetos dotados de espessura, materiais, custos e desempenho térmico.
O desafio da interoperabilidade e da limpeza dos dados
O primeiro passo para uma importação bem-sucedida diz respeito à preparação do arquivo DWG ou DXF. Um erro comum é tentar importar arquivos excessivamente pesados ou sujos de elementos que no software BIM não são necessários ou, de qualquer forma, não podem ser lidos.
Portanto, antes da importação, é fundamental eliminar blocos aninhados, referências externas não resolvidas e textos supérfluos. O desenho deve ser reduzido ao essencial.
Do traço ao componente paramétrico
Uma vez importado o desenho como “transparente” de referência, o projetista não se limita a desenhar sobre as linhas, mas utiliza ferramentas de reconhecimento automático.
As linhas que definem a espessura da envoltória no CAD são convertidas em “Envoltórias” BIM. Aqui entra em cena o poder do banco de dados: a esse traço é atribuída uma estratigrafia específica (ex. isolamento externo, tijolo, reboco). Além disso, as aberturas identificadas no DWG tornam-se “pontos de inserção” para objetos inteligentes.
Vantagem da precisão milimétrica
A importação precisa garante que o modelo energético e estrutural seja fiel à realidade. Um erro de poucos centímetros na importação da envoltória pode comprometer:
- o cálculo das superfícies – fundamental para o orçamento e a estimativa de materiais;
- a análise das sombras – uma envoltória posicionada corretamente no espaço garante simulações solares verídicas;
- o coordenamento disciplinar – evita interferências (clash) entre a envoltória e a estrutura portante ou os sistemas.
O que são os Objetos Inteligentes no BIM
Por “objetos inteligentes” entende-se objetos que podem ser representados automaticamente em 3D ou 2D e que contêm uma grande quantidade de informações, por exemplo, sobre a estratigrafia, a geometria, os materiais. O uso desses objetos permitirá obter uma representação tridimensional do modelo do edifício e, ao mesmo tempo, um sistema informativo da construção como um todo e de cada um de seus componentes.
Em particular, veremos como realizar uma envoltória utilizando o software BIM para o projeto arquitetônico Edificius.
Configuração de uma envoltória com um software BIM
Para desenhar uma envoltória em Edificius, é possível proceder de várias maneiras.

Selecionar a parede
É possível desenhá-la à “mão livre”: é necessário selecionar o objeto parede e clicar com o botão esquerdo do mouse na área de trabalho, definindo graficamente a inclinação e o comprimento.
Alternativamente, após indicar a inclinação, é possível definir o comprimento da envoltória digitando-a no teclado.

Configurar a inclinação e o comprimento da parede
Para agilizar o trabalho, na tabela ativa de um documento, é possível inserir, como fundo, uma planta em formato DXF.
Essa planta se torna uma pista muito conveniente para a imediata disposição dos objetos na Tabela. A possibilidade de desenhar sem esforço torna a entrada (desenho dos objetos) particularmente rápida e confortável.
Para inserir uma planta, basta carregá-la dentro da tabela através da funcionalidade “Desenho DXF/DWG”; essa operação ativa o diálogo para a escolha do desenho em formato DXF ou DWG a ser trazido para a tabela.

Inserir a planta baixa
Edificius é capaz de gerar automaticamente, na Tabela Gráfica, os objetos simplesmente indicando os elementos do desenho DXF ou DWG correspondentes. Para ativar o reconhecimento automático dos objetos, basta selecionar “Envoltória” e, em seguida, o botão “DXF DWG” da barra multifuncional. Essa operação ativa o modo de reconhecimento e o cursor assume a aparência de uma varinha.

Llançar o reconhecimento automático dos elementos da planta baixa
Neste ponto, para obter o traçado da parede no desenho DXF, é suficiente simplesmente “tocar” o desenho.
De fato, na Tabela Gráfica, basta traçar, mantendo pressionado o botão esquerdo do mouse, um segmento que intersecta os dois traços do desenho DXF/DWG que representam as faces da parede.
Ao soltar o botão do mouse, um objeto parede é gerado automaticamente sobrepondo-se aos dois traços do desenho DXF/DWG indicados; a espessura da parede resulta sendo igual à distância entre os dois traços mais externos intersectados.

Transformar os elementos 2D em elementos 3D
Uma funcionalidade adicional que nos permite agilizar o desenho das envoltórias é a MagneticGrid2D.
Essa funcionalidade nos permite uma definição da grade livre e personalizável, desenhando e combinando entre si grades de diferentes tamanhos e realizando em pouquíssimo tempo até as malhas mais complicadas.
Para desenhar uma grade, basta selecionar MagneticGrid2D e clicar com o botão esquerdo do mouse na tabela. Essa operação ativa o diálogo onde é necessário especificar as linhas e colunas da grade.

Configurar a grelha
Após desenhar a primeira grade, é possível desenhar outras para unir entre si, de modo a obter a grade desejada.
Agora é possível inserir as envoltórias do desenho graças aos snaps fornecidos pela grade que nos permitem desenhar à “mão livre” confortavelmente todas as envoltórias.

Inserir paredes
Neste caso, Edificius também nos ajuda, disponibilizando ao usuário o reconhecimento automático dos objetos para desenhar rapidamente todas as envoltórias.

Reconhecimento automático dos elementos
Para desenhar automaticamente os invólucros, basta selecionar a funcionalidade “MG2D” da barra multifuncional e selecionar a grade na tabela.
Os objetos são dotados de manípulos específicos, através dos quais podemos modificar algumas características geométricas. É possível apagar, adicionar e modificar todas as entidades desenhadas.

Alterar características objetos
Do toolbox “Propriedades“, também podem ser definidas outras características do objeto.

Seleção estratigrafia
Algumas teclas do teclado aceleram as operações de desenho, como por exemplo a tecla “A”, com a qual é possível fixar o ponto inicial ou final de um objeto a uma certa distância de um ponto.
Os invólucros são quebrados automaticamente para maior versatilidade, portanto, nos resta apenas apagar os traços que não precisamos. Utilizando o invólucro curvo, é possível realizar traços curvos (exemplo: parede de um vão de escada).
Na vista 3D, é possível visualizar os objetos desenhados até aqui; além disso, é possível operar, modificando os objetos já existentes ou inserindo outros.

Imagem 11: invólucro final
FAQ sobre o projeto de um invólucro
O que é o invólucro arquitetônico e por que é fundamental no projeto?
O invólucro arquitetônico é um organismo dinâmico e multifuncional. Representa a ‘pele’ do edifício, um sistema complexo de interface que deve responder simultaneamente a solicitações mecânicas, fluxos energéticos e instâncias estéticas. É fundamental porque representa o cerne da eficiência energética: mais de 40% do consumo energético de um edifício depende das perdas ou ganhos térmicos através das superfícies opacas e transparentes.
Quais são as performances que um invólucro moderno deve garantir?
O projeto moderno deve orquestrar elementos heterogêneos como: performances termo-higrométricas (regulação do calor e do vapor para garantir o conforto e a ausência de mofo); controle da radiação (gestão dos aportes solares); isolamento acústico (proteção contra a poluição sonora); sustentabilidade e LCA (escolha de materiais com baixo impacto ambiental em todo o seu ciclo de vida).
Como é gerido o invólucro na metodologia BIM?
Na metodologia BIM, o invólucro deixa de ser uma linha em um plano 2D para se tornar um conjunto de objetos paramétricos ricos em dados. Cada camada da estratigrafia traz consigo valores de transmitância, inércia térmica e desfasamento, permitindo ao projetista prever o comportamento do edifício muito antes de sua construção, gerindo pontes térmicas e nós estruturais de forma fluida.
Quais são as vantagens do invólucro transparente e leve no BIM?
Para o invólucro transparente (janelas e claraboias), o BIM permite análises de Daylight, cálculo automático das relações aeroiluminantes (RAI) e verificação dos requisitos acústicos. Para o invólucro leve e as fachadas contínuas, a modelagem paramétrica facilita a pré-fabricação ‘off-site’, permitindo exportar dados para máquinas de controle numérico para componentes com dimensões milimétricas, eliminando desperdícios e tempos ociosos.
O que caracteriza o invólucro ventilado e o invólucro verde no processo BIM?
O invólucro ventilado oferece proteção superior contra umidade e superaquecimento; no BIM, é possível simular os fluxos de ar e otimizar o dimensionamento das instalações. O invólucro verde (paredes e telhados verdes) contribui para a biodiversidade e reduz a ilha de calor; na fase de projeto BIM, é possível calcular o coeficiente de escoamento hídrico para a gestão das águas pluviais.
Como ocorre a transição do desenho CAD para o BIM para o invólucro?
A transição representa o salto da representação gráfica para a simulação construtiva. Após a limpeza do arquivo DWG/DXF (remoção de blocos aninhados e textos desnecessários), o projetista utiliza ferramentas de reconhecimento automático para converter as linhas do CAD em ‘Invólucros’ BIM, atribuindo estratigrafias específicas e transformando as aberturas em pontos de inserção para objetos inteligentes.
Por que a precisão milimétrica é importante na importação do invólucro?
Uma importação precisa garante que o modelo seja fiel à realidade. Erros de poucos centímetros podem comprometer: o cálculo das superfícies (fundamental para a medição e estimativa de materiais); a análise das sombras (para simulações solares verídicas); o coordenamento disciplinar (evitando conflitos ou interferências entre invólucro, estruturas e instalações).
