Proyecto de rampa para minusválidos: cómo diseñar una rampa accesible y segura
Proyecto de una rampa para minusválidos: la guía completa con reglas generales, normas técnicas y archivos para descargar gratis
¿Tienes que hacer el proyecto de una rampa para minusválidos? ¿Quieres saber cómo calcular la longitud de la rampa y qué pendiente debe tener?
En esta guía te propongo el proyecto de una rampa para minusválidos con archivos BIM para descargar (de los cuales puedes extraer todos los DWG de tu interés) y un video que te ilustra cómo diseñarla de manera simple y rápida gracias a un software de diseño arquitectónico BIM.
Podrás seguir todas las indicaciones que te proporciono y utilizar el proyecto como inspiración para tu trabajo.
Proyecto rampa para minusválidos | Render realizado con Edificius
Índice
Dimensiones mínimas de un proyecto de rampa para minusválidos
Veamos ahora algunos requisitos básicos para el correcto diseño de la rampa.

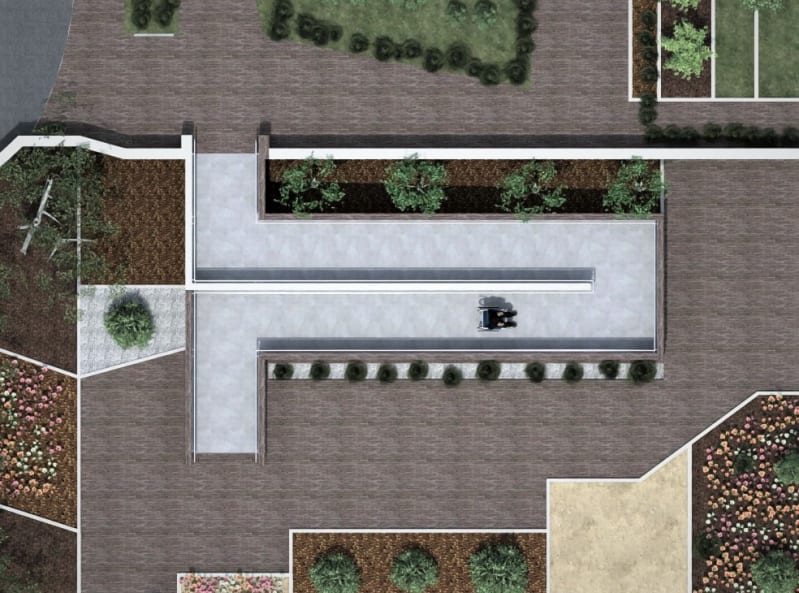

Proyecto rampa minusválidos | Planimetría realizada con Edificius
Anchura rampa para minusválidos: estándares y cruce de sillas de ruedas
Se recomienda que la anchura mínima de una rampa sea de:
- 0,90 m para permitir el paso de una persona en silla de ruedas
- 1,50 m para permitir el cruce de dos personas (por ejemplo, descansillos).
Sin embargo, es preferible que especialmente las rampas de acceso a los edificios tengan una anchura de 1,50 m.
Ninguna sección de la rampa puede superar una determinada longitud en relación a la pendiente. Para determinar este valor, es conveniente verificar las leyes municipales.
Secciones planas, áreas de descanso y descansillos: medidas requeridas
Para el proyecto de una rampa para minusválidos se debe prever una sección plana al pie y al final de la rampa y en cada punto donde esta cambie de dirección, sin excluir el final de cada recorrido máximo. Por lo general, los descansillos deben tener una superficie de 2,25 m2.
Más precisamente, cada 10 metros de longitud y en presencia de interrupciones mediante puertas, la rampa debería prever un reposo horizontal de dimensiones mínimas de 1,50 x 1,50 m, es decir, 1,40 x 1,70 m (1,40 m en sentido transversal y 1,70 m en sentido longitudinal al sentido de marcha), además del espacio de apertura de eventuales puertas.
Los descansillos deben ser perfectamente planos.
Render de proyecto de rampa para minusválidos realizado con Edificius
Pendiente e inclinación de rampas para minusválidos
La pendiente de las rampas, en general, no debe superar el 8%; esto significa que, por cada metro de longitud de la rampa, se obtiene una elevación de 8 cm (por longitud de la rampa se entiende la proyección al suelo).
Generalmente se permiten pendientes superiores (hasta el 12%), en los casos de adecuación de edificios existentes, donde no sea posible asegurar una pendiente inferior.
En caso de recorridos peatonales exteriores, en general se deben emplear pendientes no superiores al 5%, con descansos (de al menos 1,50 m de largo) cada 15 m.
Otros requisitos técnicos de la rampa
Barandillas y bordillos: alturas mínimas y materiales
La barandilla debe tener una altura mínima de 1 m y ser imposible de atravesar por una esfera de 10 cm de diámetro. Si la barandilla no es continua, la rampa debe tener un bordillo de al menos 10 cm de altura.
Pasamanos obligatorios: alturas, prolongaciones y accesibilidad
No siempre se requieren los pasamanos (utilizados generalmente si la pendiente supera el 6%), pero se recomiendan para facilitar la transitabilidad de la rampa.
El pasamanos debe disponerse a ambos lados de la rampa y debe tener una altura comprendida entre 90 y 100 cm. Si la rampa tiene más de 6 m de ancho, por norma se debe disponer también un pasamanos central.
En correspondencia con descansillos o tramos horizontales, el pasamanos debe ser prolongado al menos 30 cm.
Además, es recomendable disponer una señal en el suelo (por ejemplo, una franja de material diferente) perceptible por parte de las personas no videntes, que marque el inicio y el final de la rampa.
Pavimentación antideslizante y señalizaciones para no videntes
La pavimentación de una rampa para minusválidos generalmente es antideslizante, para garantizar seguridad y estabilidad durante el tránsito tanto de sillas de ruedas como de peatones con movilidad reducida. Este requisito se traduce en una adecuada rugosidad superficial, medible a través del coeficiente de fricción o de rugosidad, parámetro que permite evaluar el comportamiento del material en condiciones de seco y de mojado.
Por ejemplo, se recomienda utilizar cementos con estrías ligeras y regulares, que aseguran un buen agarre sin crear excesiva resistencia al avance. Una estría demasiado profunda, de hecho, podría obstaculizar el empuje de la silla de ruedas o generar vibraciones molestas, mientras que una superficie completamente lisa aumentaría notablemente el riesgo de deslizamiento en presencia de agua o hielo. Alternativamente, se pueden emplear materiales como gres antideslizante, resinas con acabado texturizado o concretos tratados con polvo de cuarzo, siempre que garanticen continuidad y homogeneidad a lo largo de toda la rampa.
Desarrollo regular y continuidad de la superficie
En el proyecto de una rampa para minusválidos es fundamental garantizar un desarrollo regular y homogéneo a lo largo de toda su extensión. Esto significa que la pendiente debe mantenerse constante sin variaciones repentinas, evitando tramos discontinuos o cambios de inclinación que podrían comprometer la seguridad y el confort de uso por parte de las personas con movilidad reducida.
Un desarrollo uniforme, de hecho, reduce el esfuerzo requerido para la recorrida, asegura un correcto desagüe de las aguas pluviales y elimina posibles obstáculos que podrían generar situaciones de peligro, como deslizamientos o pérdidas de control de la silla de ruedas. La homogeneidad de la rampa debe ser respetada tanto en planta como en sección, garantizando una superficie continua, libre de desniveles y con materiales antideslizantes adecuados, de modo que se conjuguen accesibilidad, ergonomía y conformidad con las normativas vigentes.
Diseño accesible y costes de las rampas para minusválidos
El diseño de rampas para minusválidos debe ser considerado como un elemento fundamental para garantizar accesibilidad universal e inclusión en los espacios públicos y privados. Integrar una rampa de manera armónica al contexto arquitectónico significa no solo respetar los requisitos técnicos y dimensionales, sino también valorar la obra desde el punto de vista estético y funcional.
Desde el punto de vista económico, los costes de una rampa accesible dependen de numerosos factores: longitud y pendiente, tipo de estructura (fija en mampostería, modular en metal, prefabricada), materiales utilizados y complejidad del contexto de instalación. Una rampa de concreto armado integrada en un edificio tendrá costos iniciales más altos en comparación con una rampa modular de aluminio, pero ofrecerá mayor durabilidad e integración arquitectónica. Por el contrario, las soluciones prefabricadas resultan más económicas y rápidas de instalar, ideales para adecuaciones temporales o espacios con restricciones estructurales.
Estética, funcionalidad y materiales innovadores
Hoy en día existen soluciones que combinan diseño moderno y accesibilidad, como rampas de vidrio estructural con insertos de acero inoxidable, revestimientos de piedra natural tratada con acabado antideslizante o pavimentaciones en resinas compuestas altamente resistentes.
Los materiales innovadores ofrecen numerosas ventajas: el aluminio y el acero galvanizado garantizan ligereza y resistencia a los agentes atmosféricos, el hormigón reforzado con fibras reduce las necesidades de mantenimiento, mientras que las superficies de caucho reciclado y los revestimientos fotocatalíticos mejoran la seguridad y la sostenibilidad medioambiental. Además, gracias a técnicas de diseño integrado (BIM), es posible estudiar de antemano el impacto visual de la rampa, eligiendo los acabados más adecuados para integrarla con la arquitectura existente.
Un enfoque moderno sobre el tema de las rampas accesibles busca crear espacios inclusivos, estéticamente agradables, seguros y duraderos, donde diseño y funcionalidad se complementan mutuamente.
Descargar
Descarga el proyecto 3D en formato EDF
Descarga Edificius, el software para la planificación arquitectónica BIM
FAQ sobre rampas para minusválidos
¿Cuáles son generalmente las dimensiones mínimas de una rampa para minusválidos?
La anchura mínima debería ser de 0,90 m para el tránsito de una silla de ruedas y de 1,50 m para permitir el cruce de dos personas. Los descansillos deben tener al menos 1,50 x 1,50 m.
¿Cuál es generalmente la pendiente máxima para una rampa para minusválidos?
La pendiente no debe superar el 8%. En casos de adecuación de edificios existentes se utiliza una pendiente de hasta el 12%. Para recorridos peatonales exteriores, la pendiente recomendada es como máximo del 5% con descansos cada 15 m.
¿Cuándo se instalan los pasamanos en las rampas para minusválidos?
Los pasamanos generalmente se utilizan si la pendiente supera el 6%, pero son recomendados. Deben estar presentes a ambos lados, a una altura comprendida entre 90 y 100 cm, y prolongados al menos 30 cm en los tramos horizontales y descansillos.
¿Qué características debe tener la pavimentación de una rampa para minusválidos?
La pavimentación debe ser antideslizante para garantizar seguridad y estabilidad, incluso en condiciones de pavimento mojado. Se recomienda el uso de materiales como gres antideslizante, concreto estriado o resinas con acabado texturizado, evitando superficies demasiado lisas.
