Wie man eine barrierefreie Rampe plant

Müssen Sie das Projekt einer barrierefreien Rampe erstellen? Möchten Sie wissen, wie Sie die Länge der Rampe berechnen und welche Neigung sie haben sollte?

In diesem Leitfaden präsentieren wir Ihnen das Projekt einer barrierefreien Rampe mit BIM-Dateien zum Download (aus denen Sie alle DWG von Interesse extrahieren können) und einem Video, das Ihnen zeigt, wie Sie sie einfach und schnell mit einer BIM-Architektur-Designsoftware entwerfen können.

Sie können alle Hinweise, die wir Ihnen geben, befolgen und das Projekt als Anregung für Ihre Arbeit nutzen.

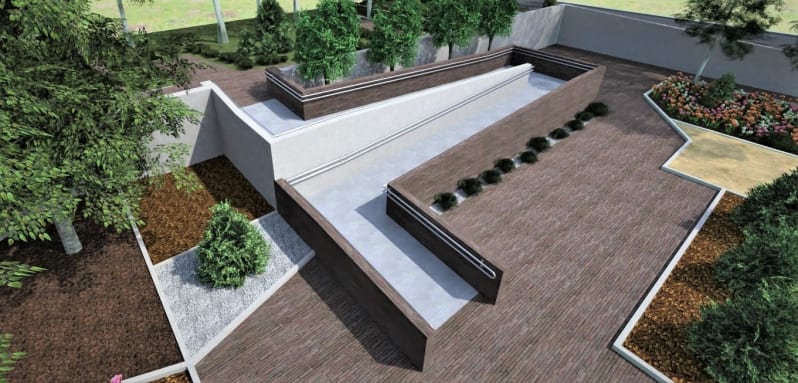

Projekt einer barrierefreien Rampe | Render erstellt mit Edificius

Minimale Abmessungen eines Projekts einer barrierefreien Rampe

Lassen Sie uns nun einige grundlegende Anforderungen für die korrekte Planung des Projekts einer barrierefreien Rampe betrachten.

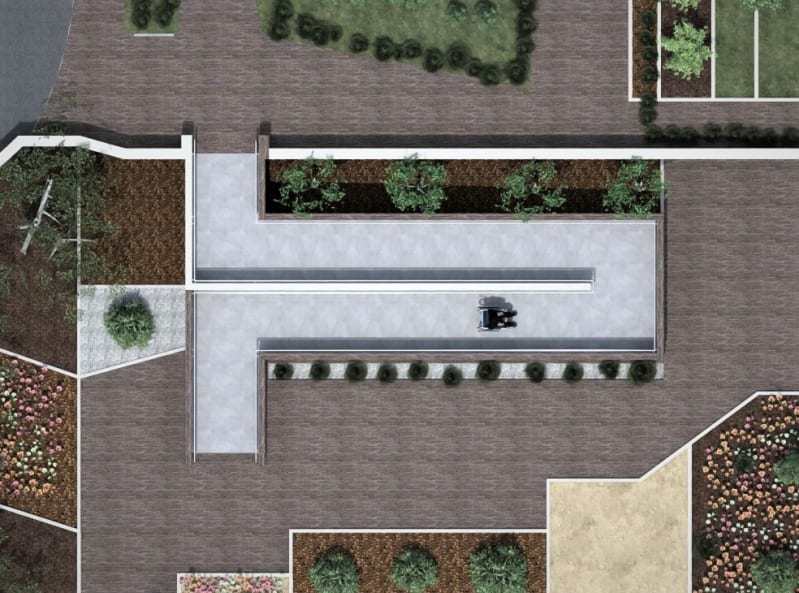

Projekt einer barrierefreien Rampe | Lageplan mit Edificius realisiert

Breite der barrierefreien Rampe: Standards und Begegnung von Rollstühlen

Empfohlene Mindestbreiten für eine Rampe:

• 0,90 m, um den Durchgang von einer Person im Rollstuhl zu ermöglichen
• 1,50 m, um das Aufeinandertreffen von zwei Personen (z. B. auf Zwischenpodesten) zu ermöglichen.

Es ist jedoch vorzuziehen, dass insbesondere die Zugangsrampe zu Gebäuden eine Breite von 1,50 m hat.

Kein Abschnitt der Rampe darf eine bestimmte Länge in Bezug auf die Neigung überschreiten. Um diesen Wert zu bestimmen, ist es ratsam, die örtliche Vorschriften zu überprüfen.

Ebene Abschnitte, Ruhebereiche und Zwischenpodeste: erforderliche Maße

Für die Planung einer barrierefreien Rampe sollte eine ebene Fläche am Fuß und am Ende der Rampe sowie an jedem Punkt, an dem sie die Richtung ändert, vorgesehen werden, ohne das Ende jeder maximalen Strecke auszuschließen. In der Regel sollten Zwischenpodeste eine Fläche von 2,25 m² haben.

Genauer gesagt sollte alle 10 Meter Länge und bei Unterbrechungen durch Türen die Rampe einen horizontalen Zwischenraum mit minimalen Abmessungen von 1,50 x 1,50 m vorsehen, bzw. 1,40 x 1,70 m (1,40 m in Querrichtung und 1,70 m in Längsrichtung zur Fahrtrichtung), zusätzlich zum Platzbedarf für das Öffnen eventueller Türen.

Die Zwischenpodeste müssen vollkommen eben sein.

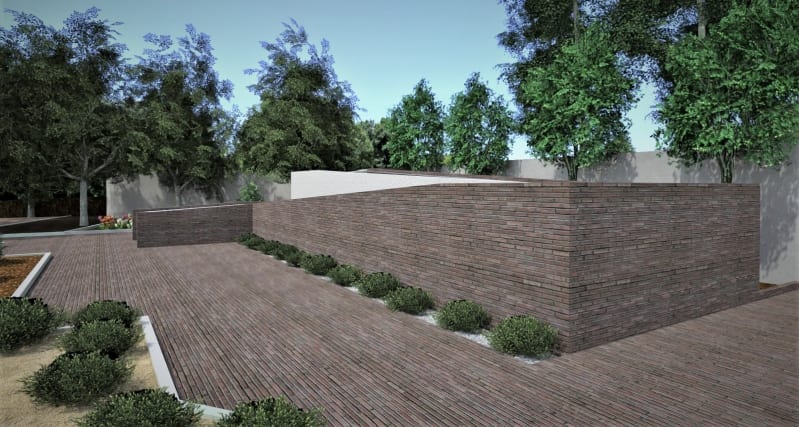

Rendering einer barrierefreien Rampe mi Edificius erstellt

Neigung und Steigung von barrierefreien Rampen

Die Steigung von Rampen darf in der Regel 8% nicht überschreiten; das bedeutet, dass für jeden Meter Länge der Rampe eine Erhöhung von 8 cm erreicht wird (mit der Länge der Rampe ist die Projektion auf den Boden gemeint).

In der Regel sind höhere Steigungen (bis zu 12%) zulässig, wenn es sich um die Anpassung bestehender Gebäude handelt, wo eine geringere Steigung nicht gewährleistet werden kann.

Bei externen Fußwegen sollten in der Regel Steigungen von nicht mehr als 5% verwendet werden, mit Ruheflächen (mindestens 1,50 m lang) alle 15 m.

Weitere technische Anforderungen an die Rampe

Geländer und Bordsteine: Mindesthöhen und Materialien

Das Geländer muss mindestens 1 m hoch sein und darf von einer Kugel mit einem Durchmesser von 10 cm nicht überwunden werden. Falls das Geländer nicht durchgehend ist, muss die Rampe einen Bordstein von mindestens 10 cm Höhe haben.

Verpflichtende Handläufe: Höhen, Verlängerungen und Zugänglichkeit

Handläufe sind nicht immer erforderlich (werden in der Regel verwendet, wenn die Steigung 6% überschreitet), werden jedoch empfohlen, um die Benutzbarkeit der Rampe zu erleichtern.

Der Handlauf sollte an beiden Seiten der Rampe angebracht werden und eine Höhe zwischen 90 und 100 cm haben. Wenn die Rampe breiter als 6 m ist, sollte normalerweise auch ein zentraler Handlauf angebracht werden.

An den Stellen von Podesten oder horizontalen Abschnitten muss der Handlauf um mindestens 30 cm verlängert werden.

Es wird außerdem empfohlen, ein Signal auf dem Boden (z. B. ein Streifen aus einem anderen Material) anzubringen, das von sehbehinderten Personen wahrgenommen werden kann, um den Anfang und das Ende der Rampe zu kennzeichnen.

Rutschfeste Beläge und Hinweise für Sehbehinderte

Die Beläge einer Rampe für Menschen mit Behinderungen sind in der Regel rutschfest, um Sicherheit und Stabilität während des Transits sowohl für Rollstühle als auch für Fußgänger mit eingeschränkter Mobilität zu gewährleisten. Diese Anforderung führt zu einer angemessenen Oberflächenrauhigkeit, die durch den Reibungs- oder Rauheitskoeffizienten messbar ist, ein Parameter, der das Verhalten des Materials unter trockenen und nassen Bedingungen bewertet.

Es wird empfohlen, Zemente mit leichten und regelmäßigen Rillen zu verwenden, die einen guten Grip gewährleisten, ohne übermäßigen Widerstand beim Vorankommen zu erzeugen. Zu tiefe Rillen könnten tatsächlich den Schub des Rollstuhls behindern oder unangenehme Vibrationen erzeugen, während eine völlig glatte Oberfläche das Risiko des Ausrutschens bei Wasser oder Eis erheblich erhöhen würde. Alternativ können Materialien wie rutschfester Steinzeug, Harze mit strukturiertem Finish oder mit Quarzstaub behandelte Betone verwendet werden, solange sie Kontinuität und Homogenität entlang der gesamten Rampe gewährleisten.

Regelmäßiger Verlauf und Kontinuität der Oberfläche

Beim Entwurf einer barrierefreien Rampe ist es entscheidend, einen regelmäßigen und homogenen Verlauf über die gesamte Länge zu gewährleisten. Das bedeutet, dass die Steigung konstant bleiben muss, ohne plötzliche Änderungen, um unregelmäßige Abschnitte oder Neigungswechsel zu vermeiden, die die Sicherheit und den Komfort der Nutzung durch Personen mit eingeschränkter Mobilität beeinträchtigen könnten.

Ein gleichmäßiger Verlauf reduziert tatsächlich den erforderlichen Aufwand für die Benutzung, gewährleistet einen korrekten Abfluss von Regenwasser und beseitigt mögliche Hindernisse, die gefährliche Situationen wie Ausrutschen oder Kontrollverlust des Rollstuhls verursachen könnten. Die Homogenität der Rampe muss sowohl im Grundriss als auch im Querschnitt gewahrt bleiben, um eine durchgehende, stufenfreie Oberfläche mit geeigneten rutschfesten Materialien zu gewährleisten, um Zugänglichkeit, Ergonomie und die Einhaltung der geltenden Vorschriften zu kombinieren.

Barrierefreies Design und Kosten von Rampen

Die Planung von barrierefreien Rampen sollte als ein grundlegendes Element betrachtet werden, um universelle Zugänglichkeit und Inklusion in öffentlichen und privaten Räumen zu gewährleisten. Eine Rampe harmonisch in den architektonischen Kontext zu integrieren bedeutet nicht nur, die technischen und dimensionalen Anforderungen zu respektieren, sondern auch das Werk sowohl ästhetisch als auch funktional aufzuwerten.

Aus wirtschaftlicher Sicht hängen die Kosten einer barrierefreien Rampe von zahlreichen Faktoren ab: Länge und Steigung, Art der Struktur (fest aus Mauerwerk, modular aus Metall, vorgefertigt), verwendete Materialien und Komplexität des Installationskontexts. Eine in ein Gebäude integrierte Rampe aus Stahlbeton hat höhere Anfangskosten als eine modulare Rampe aus Aluminium, bietet jedoch größere Langlebigkeit und architektonische Integration. Im Gegensatz dazu sind vorgefertigte Lösungen kostengünstiger und schneller zu installieren, ideal für temporäre Anpassungen oder Räume mit strukturellen Einschränkungen.

Ästhetik, Funktionalität und innovative Materialien

Heute gibt es Lösungen, die modernes Design und Zugänglichkeit vereinen, wie Rampen aus strukturellem Glas mit Einsätzen aus Edelstahl, Oberflächen aus behandeltem Naturstein mit rutschfester Beschichtung oder Beläge aus hochbeständigen Verbundharzen.

Innovative Materialien bieten zahlreiche Vorteile: Aluminium und verzinkter Stahl garantieren Leichtigkeit und Widerstandsfähigkeit gegen Witterungseinflüsse, faserverstärkter Beton reduziert den Wartungsaufwand, während Oberflächen aus recyceltem Gummi und fotokatalytische Beschichtungen die Sicherheit und Umweltfreundlichkeit verbessern. Darüber hinaus ist es dank integrierter Planungsmethoden (BIM) möglich, im Voraus die visuelle Auswirkung der Rampe zu studieren und die am besten geeigneten Oberflächen zu wählen, um sie mit der bestehenden Architektur zu integrieren.

Ein moderner Ansatz zum Thema barrierefreie Rampen zielt darauf ab, inklusive, ästhetisch ansprechende, sichere und langlebige Räume zu schaffen, in denen Design und Funktionalität sich gegenseitig ergänzen.

Download

Laden Sie das 3D-Projekt im EDF-Format herunter

Laden Sie Edificius, die Software für die BIM-Architekturplanung, herunter

FAQ zu einer barrierefreien Rampen

Was sind in der Regel die Mindestmaße einer barrierefreien Rampe?

Die Mindestbreite sollte 0,90 m für den Durchgang eines Rollstuhls und 1,50 m für das Aufeinandertreffen von zwei Personen betragen. Die Podeste sollten mindestens 1,50 x 1,50 m groß sein.

Was ist in der Regel die maximale Steigung für eine barrierefreie Rampe?

Die Steigung darf 8% nicht überschreiten. In Fällen der Anpassung bestehender Gebäude wird eine Steigung von bis zu 12% verwendet. Für externe Fußwege beträgt die empfohlene maximale Steigung 5% mit Ruheflächen alle 15 m.

Wann werden Handläufe an barrierefreien Rampen installiert?

Handläufe werden in der Regel verwendet, wenn die Steigung 6% überschreitet, sind jedoch dennoch empfohlen. Sie sollten an beiden Seiten vorhanden sein, in einer Höhe zwischen 90 und 100 cm, und um mindestens 30 cm an horizontalen Abschnitten und Podesten verlängert werden.

Welche Eigenschaften sollte der Belag einer barrierefreien Rampe haben?

Der Belag sollte rutschfest sein, um Sicherheit und Stabilität auch bei Nässe zu gewährleisten. Es wird empfohlen, Materialien wie rutschfestes Steinzeug, gerillten Beton oder Harze mit strukturiertem Finish zu verwenden und zu glatte Oberflächen zu vermeiden.
