Comment concevoir des centres sportifs, le guide technique et professionnel. Futsal et basket-ball

Comment concevoir des centres sportifs : le guide technique à la conception des centres sportifs les plus répandus (futsal et basket-ball) avec des dessins DWG et des modèles 3D BIM à télécharger.

Dans ce guide nous allons voir comment concevoir de manière correcte des centres sportifs. À partir des normatives fédérales internationales, nous aborderons tous les principaux aspects techniques, des espaces aux mesures minimales, et en utilisant un logiciel professionnel pour ingénieurs et architectes nous réaliserons des schémas, des plans au format DWG, des rendus et des modèles 3D au format EDF, le tout librement téléchargeable

Si vous le souhaitez, vous pouvez déjà télécharger gratuitement les fichiers du projet avec lequel nous avons réalisé les rendus présents dans ce guide et essayer vous-même à obtenir ces résultats.

Pour ce faire vous pouvez télécharger gratuitement la version utilisable pour 30 jours du logiciel de conception architecturale BIM Edificius complet avec toutes les fonctionnalités.

rendu terrain de futsal réalisé avec Edificius, logiciel de conception architecturale BIM

rendu terrain de futsal – réalisé avec Edificius

rendu terrain de basket-ball réalisé avec Edificius, logiciel de conception architecturale BIM

rendu terrain de basket-ball – réalisé avec Edificius

Téléchargez le modèle 3D BIM (fichier .EDF) du projet d’un terrain de futsal

Téléchargez le modèle 3D BIM (fichier .EDF) du projet d’un terrain de basket-ball

Cliquez ici pour télécharger Edificius, le logiciel pour la conception architecturale BIM

Nous allons voir ci-dessous les techniques de conception de 2 différents types de centres sportifs parmi les plus populaires : futsal et basketball.

Comment concevoir un terrain de Futsal : guide pratique avec des DWG et une maquette 3D BIM



rendu terrain de futsal réalisé avec Edificius, logiciel conception architecturale BIM

Rendu terrain de futsal – réalisé avec Edificius

Les références réglementaires pour la conception d’un terrain de Futsal

Au niveau mondial, toutes les réglementations et indications relatives aux dimensions du terrain, aux symboles de respect et aux marquages figurent dans la Futsal Laws of Game de la FIFA (Fédération Internationale de Football Association).

Télécharger la Futsal Laws of the Game – FIFA

Il existe une autre fédération internationale, très importante qui se trouve au sud Amérique, pour la gestion et la promotion du “fútbol de salón”, L’ AMF (Asociación Mundial de Futsal) qui a élaboré son propre règlement international.

Télécharger la “Reglas de Juego” del Fútbol de Salón de la AMF



La conception d’un terrain de foot à 5 : les types et les caractéristiques

On peut distinguer deux types de terrains de football : intérieur et extérieur.

Que ce soit à l’intérieur ou à l’extérieur, dans la conception d’un terrain de football, en particulier si vous souhaitez avoir un caractère officiel, vous devez prendre en compte les caractéristiques suivantes :

  • les dimensions du terrain
  • les dimensions d’aménagement permanent
  • les revêtements de sols
  • d’éventuelles balustrades
rendu terrain de futsal avec mesures réalisé avec Edificius, logiciel de conception architecturale BIM

rendu terrain de futsal avec mesures – réalisé avec Edificius



Les dimensions et l’aménagement permanent

Le terrain de foot à 5, également appelé rectangle de jeu, est une structure conçue pour accueillir des matches de football à 5 joueurs.

La réglementation du foot à 5 stipules que les mesures sur le terrain peuvent aller de :

  • minimum 25 m de longueur sur 15 m de largeur
  • maximum 42 m de longueur sur 25 m de largeur

Toutefois, pour les compétitions internationales, cet éventail de mesures est réduit à un minimum de 38 mètres par 18 jusqu’à maximum de 42 mètres par 22.



projet centres sportifs - terrain de futsal - mesures du but

terrain de futsal – mesures du but



Le but est fixé au sol il a une dimension de 3 m de largeur par 2 m de hauteur, avec une mesure à l’intérieur des poteaux qui doit avoir une épaisseur de 8 cm.

La profondeur du but sera d’au moins 80 cm au sommet et de 100 cm au niveau du sol. Les filets doivent être en chanvre, en jute ou en nylon ou en un autre matériau approuvé.

Les buts, y compris les buts portables, doivent être solidement fixées au sol à l’aide d’un équipement approprié empêchant leur basculement ou quelconque mouvement.

projet centres sportifs - futsal - planimétrie et mesures terrain de jeu

projet centres sportifs – terrain de futsal – planimétrie





Le revêtement de sol

Par le règlement, le revêtement de sol d’un terrain de futsal peut être en PVC, en caoutchouc, en résine et en parquet ou, pour les activités de compétition locales et aussi pour les activités d’amateur, en gazon synthétique. Les pelouses naturelles, très rares en effet, ne peuvent être utilisées que pour des activités de loisirs en plein air.

rendu terrain de futsal réalisé avec Edificius, logiciel de conception architecturale BIM

rendu terrain de futsal – réalisé avec Edificius



La surface doit être plane, lisse et sans aucune rugosité ; seule une pente maximale de 0,5% est autorisée dans la direction des axes.

Le ciment et le goudron sont absolument exclus en tant que types de fonds.

Pour les compétitions internationales de l’UEFA et de la FIFA, le matériau synthétique généralement coloré en bleu pour augmenter le contraste à la fois avec les lignes du terrain et avec le ballon, dans un jeu devenu de plus en plus rapide et effréné.

Les caractéristiques essentielles que le revêtement de sol doit garantir, sont résumées comme suit :

  • absorber les chocs
  • ne pas se déformer
  • offrir un retour d’énergie maximal
  • friction uniforme
  • être antidérapant
  • résistant à l’usure
  • garantir le rebond parfait de la balle
  • rétention de couleur parfaite
  • entretien minimum

Les systèmes de drainage

Les terrains aménagés à l’extérieur peuvent avoir le problème d’eau stagnante ou de boue et de flaques qui les endommagent et les rendent impraticables. La solution est la réalisation de systèmes de drainage :

  • drainage horizontal, avec une sous-couche
  • drainage vertical, traditionnel avec des tuyaux

La conception d’un terrain de foot à 5 : d’autres aspects à prendre en compte

Dans un projet de terrain de foot à 5, les clôtures doivent toujours être prévues ; c’est également une bonne idée d’évaluer les volières et les systèmes d’éclairage.

Il faut tenir compte des balustrades, celles-ci doivent être placées à une distance minimale de 1,50 m des lignes de touches et de 2,00 m des lignes de but, même si des tolérances minimales sont tolérées.

rendu terrain de futsal réalisé avec Edificius, logiciel de conception architecturale BIM

rendu terrain de futsal – réalisé avec Edificius



Il est également utile de prévoir un filet recouvrant le terrain de foot à cinq, afin d’empêcher que le ballon sorte depuis le haut.

L’éclairage horizontal et vertical sur les terrains de foot est très important.

Les lampes idéales sont les lampes aux halogénures métalliques et la lumière blanche, avec un RA supérieur à 80.

Enfin, aucun éclairage de secours ne peut être omis, il est impératif pour garantir la sécurité des spectateurs à la sortie de la structure sportive.

Les plans et les coupes au format DWG et modèle au format EDF d’un projet de terrain de futsal

Ici, vous pouvez télécharger les dessins et la modélisation 3D d’un projet de terrain de foot à 5.

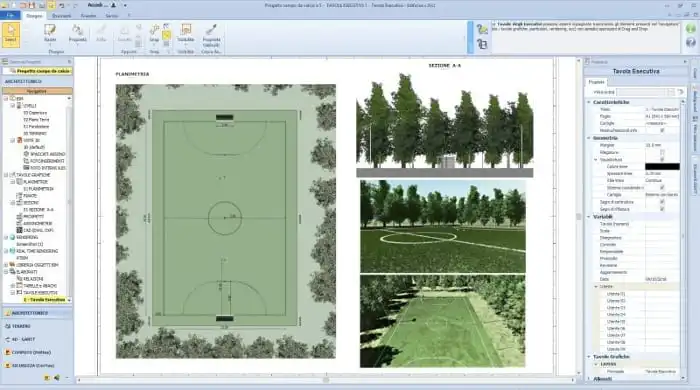

projet centres sportifs - terrain de futsal - interface Edificius, logiciel de conception architecturale BIM

projet terrain de futsal – interface Edificius

Téléchargez le modèle 3D BIM (fichier .EDF) du projet d’un terrain de futsal

Cliquez ici pour télécharger Edificius, le logiciel pour la conception architecturale BIM

Téléchargez les DWG au format .zip des plans et des coupes du projet d’un champ de futsal

Guide pour la conception d’un terrain de basket-ball avec des exemples en DWG et une modélisation 3D BIM

La conception d’un terrain de basket-ball commence par le choix d’un site approprié : la construction nécessite de beaucoup d’espace, les terrains réglementaires pouvant atteindre près de 30 m de long, auxquels il est nécessaire d’ajouter des espaces pour les « zones publicitaires », le long des lignes de touche et au niveau des paniers, ce qui augmentera le périmètre.

rendu terrain de basket-ball réalisé avec Edificius, logiciel de conception architecturale BIM

rendu terrain de basket-ball – réalisé avec Edificius

Téléchargez le modèle 3D BIM (fichier .EDF) du projet d’un terrain de basket-ball

Cliquez ici pour télécharger Edificius, le logiciel pour la conception architecturale BIM

Les normatives de référence pour la conception de terrains de basket-ball

Chaque fédération nationale doit se conformer aux règles établies au niveau international par la Fédération Internationale de Basketball (FIBA), l’organe directeur du monde de basketball.
Chaque fédération nationale doit également s’adapter à la réglementation de la FIBA en ce qui concerne toutes les normes relatives aux terrains et aux installations sportives.

Ici, vous pouvez télécharger le guide de la FIBA sur les terrains de jeu et les installations de basketball

Dans la phase de conception, il est utile d’ajouter à ces indications celles des différentes réglementations nationales en matière de construction.
En ce qui concerne les revêtements de sol au niveau international, la norme de référence est la  EN 14904.

Ici, vous pouvez télécharger un résumé du règlement EN 14904 produits par l’American Sports Builders Association.

La conception d’un terrain de basket-ball

Le terrain de jeu doit obligatoirement être un rectangle d’une longueur de 28,00 m et d’une largeur de 15,00 m, composé de lignes de marquages d’une largeur égale à 5 cm parfaitement identifiables.

Comme mentionné, le long du périmètre du terrain de jeu, il doit exister une largeur de respect de 2,00 m, on peut dire que l’espace dédié aux activités sportives couvre une superficie de 32,1 m x 19,1 m.

projet centres sportifs - basket-ball - plan avec mesures terrain de jeu

projet centres sportifs – terrain de basket-ball – plan avec mesures terrain de jeu

Dans l’exemple que nous proposons, la structure est située dans le palais des sports (c’est-à-dire qu’il s’agit d’une activité à l’intérieur), la hauteur doit également être prise en compte : la hauteur du plafond doit être d’au moins 7,00 m.

Naturellement les suivants éléments sont indispensables, les deux paniers et les deux tableaux d’affichage sont essentiels, avec les systèmes de protection et de support, ainsi que l’horloge ; considérer que les supports et les tirants des pylônes ancrés au plafond de l’installation qui vont au-delà de la projection verticale du panneau ne sont pas autorisés.

projet centres sportifs - basket-ball - tirants des paniers

basket – tirants des paniers

Le panier doit être positionné à une hauteur de 3,05 m du terrain de jeu.

La conception d’un terrain de basket-ball : le revêtement de sol

En ce qui concerne les revêtements de sol, le choix est très vaste.

À partir du bois classique privilégié pour les terrains d’intérieurs : le parquet est l’un des choix les plus privilégiés dans les structures intérieures.

Du moment que l’on veut réaliser des variation les couleurs, celles-ci doivent respecter les dispositions suivantes :

  • il est autorisé la coloration, avec une seule couleur, d’un des deux ou trois des éléments suivants : la bande du périmètre , le cercle du demi-champ et les zones de trois secondes
  • les zones à l’extérieur et à l’intérieur de l’arc des trois points ne doivent pas être peintes de couleur unie

Pour les terrains à l’extérieurs, on préfère les matériaux synthétiques, qui offrent une plus grande élasticité et une résistance accrue aux agents atmosphériques : la résine acrylique, le caoutchouc, le PVC, le polyuréthane avec granulés de caoutchouc synthétique.

projet centres sportifs - terrain de basket-ball - coupe B-B

terrain de basket – coupe B-B

La conception d’un terrain de basket-ball : l’éclairage

Dans la conception d’un terrain de basket-ball, l’éclairage joue un rôle fondamental.
Dans l’espace sportif, il est conseillé de diffuser de la lumière naturelle, de préférence du toit. En cas d’éclairage naturel des côtés, un bouclier manuel ou mécanique doit être prévu

Le système d’éclairage artificiel de l’espace sportif est obligatoire pour les installations intérieures. Il doit être conçu de manière à éviter l’éblouissement des athlètes et des spectateurs.

projet centres sportifs - terrain de basket-ball - coupe A-A

terrain de basket-ball – coupe A-A

La conception d’un terrain de basket-ball : les caractéristiques environnementales

Pour tous les périodes de l’année, à n’importe quel endroit de la zone d’activité sportive, une température de l’air constante ne doit pas être maintenue inférieure à 16° et n’excédant pas 20°.

Le pourcentage d’humidité relative ne doit pas dépasser 50% et un échange d’air adéquat doit être prévu pour permettre aux athlètes de bénéficier de conditions d’hygiène et de confort appropriées.

Les plans et les coupes en format DWG et la modélisation 3D en format EDF d’un projet de terrain de basket-ball

Vous pouvez télécharger ici les dessins et la maquette 3D du projet d’un terrain de basket-ball.

Téléchargez le modèle 3D BIM (fichier .EDF) du projet d’un terrain de basket

Cliquez ici pour télécharger Edificius, le logiciel pour la conception architecturale BIM

Téléchargez les dessins DWG au format .zip de la planimétrie et de la coupe du projet d’un terrain de basket
