Reality Capture na construção civil: o que é, como funciona e sua importância nas construções modernas

A tecnologia está revolucionando a construção civil: a Reality Capture é hoje uma das ferramentas mais poderosas para projetar, construir e gerenciar de forma mais eficiente.

Com muita frequência, erros de levantamento e comunicações fragmentadas comprometem a precisão do projeto e a coordenação entre as equipes. Os atrasos no canteiro de obras, as incongruências entre o projeto e a realidade construída, e a dificuldade em gerenciar ativos complexos são sintomas de um processo que precisa evoluir. Graças a laser scanners, drones e fotogrametria, é possível adquirir representações 3D altamente detalhadas e atualizadas do ambiente físico, integrando-as diretamente no workflow BIM. Esta tecnologia reduz drasticamente a margem de erro e potencializa a capacidade decisional ao longo de todo o ciclo de vida da obra.

Para aproveitar ao máximo as vantagens da captura da realidade, é essencial integrá-la em um Sistema de Gestão BIM avançado. Esta plataforma permite que você colabore em tempo real, visualize modelos 3D georreferenciados e centralize a gestão das informações de forma simples e acessível de qualquer dispositivo.

Neste artigo, analisaremos como essa tecnologia está revolucionando o setor, contribuindo para reduzir os erros de projeto, melhorar o planejamento e otimizar os tempos e custos de realização.

Real Capture: definição e princípios fundamentais

A expressão Real Capture refere-se ao conjunto de tecnologias, ferramentas e metodologias digitais que permitem detectar e reproduzir digitalmente, de forma tridimensional, o ambiente físico construído ou natural. Sua função principal é adquirir dados geométricos, espaciais e visuais do ambiente real através de sensores avançados, retornando modelos digitais extremamente detalhados e precisos, sob a forma de nuvens de pontos, malhas 3D ou ortofotos georreferenciadas. Esses modelos constituem a base para análises, simulações, projetos e gestão de intervenções no âmbito da construção civil e infraestrutura.

O princípio fundamental da Reality Capture é transformar o espaço físico em um dado digital dinâmico, atualizável e interoperável. Os dados adquiridos são geralmente processados em softwares especializados que os transformam em modelos tridimensionais navegáveis, e que podem ser integrados em ambientes BIM (Modelagem da Informação da Construção), GIS (Sistema de Informação Geográfica) ou CAD (Desenho Assistido por Computador). Dessa forma, o ambiente construído é reproduzido sob a forma de gêmeo digital, uma “réplica digital” que constitui uma réplica virtual fiel da contraparte física, útil não apenas para o projeto inicial, mas também para a gestão operacional, a manutenção, a documentação histórica e a análise preditiva.

Um aspecto chave da captura da realidade é também a temporalidade: é possível realizar levantamentos periódicos para monitorar o estado de avanço dos trabalhos, comparar as condições reais com os modelos de projeto e identificar eventuais desvios ou discrepâncias. Isso torna a captura da realidade uma ferramenta essencial para o controle de qualidade, a coordenação entre os atores envolvidos e a prevenção de erros custosos no canteiro de obras.

Tecnologias e ferramentas principais: laser scanning, fotogrametria, drones e dispositivos móveis

À base do Reality Capture existe uma combinação de tecnologias inovadoras que permitem realizar levantamentos digitais extremamente precisos e completos, que se tornaram indispensáveis em diversos contextos aplicativos, incluindo o levantamento arquitetônico. Nos âmbitos especializados, como a restauração de edifícios históricos, o projeto integrado de novas construções ou o monitoramento de infraestruturas complexas, dispor de uma representação digital fiel da realidade física é o ponto de partida para garantir coerência, confiabilidade e controle nas fases subsequentes do projeto.

A aquisição desses dados ocorre através de sensores e tecnologias capazes de detectar geometrias, texturas e características espaciais do ambiente construído, transformando o mundo real em modelos tridimensionais navegáveis e mensuráveis. Esse processo não apenas reduz significativamente as margens de erro em relação aos levantamentos manuais tradicionais, mas também permite obter documentação técnica detalhada e multidimensional, útil para atividades de projeto, simulação, verificação, manutenção ou comparação ao longo do tempo.

Seja para intervir no patrimônio edificado existente, projetar novas obras ou monitorar o estado de avanço de um canteiro, a riqueza e a confiabilidade das informações adquiridas através de tecnologias de captura da realidade representam uma vantagem operacional decisiva. A qualidade do dado influencia diretamente nas escolhas projetuais e gerenciais, contribuindo para otimizar tempos, custos e recursos empregados.

Vamos analisar, portanto, em detalhe quais são as principais ferramentas que tornam tudo isso possível.

Laser scanning 3D

O laser scanning 3D baseia-se na emissão de pulsos laser por um scanner em direção à superfície dos objetos a serem levantados. O tempo que o raio leva para retornar ao sensor permite calcular com extrema precisão a distância entre o instrumento e cada ponto do ambiente ao redor. Repetindo esse processo milhões de vezes por segundo, o sistema gera uma nuvem de pontos tridimensional, que representa a geometria real do espaço levantado.

Os scanners 3D podem ser:

• terrestres, utilizados para levantamentos estacionários de posições fixas;
• aéreos, montados em drones para a varredura de grandes áreas ou estruturas inacessíveis a partir do solo.

As versões mais avançadas também integram funcionalidades de mobile mapping, que permitem adquirir dados em movimento, por exemplo, para mapeamentos rodoviários ou de infraestrutura.

Essa tecnologia se destaca pela altíssima densidade e precisão dos dados, com tolerâncias que podem cair abaixo de um milímetro em condições controladas. O laser scanning é particularmente adequado para documentar ambientes complexos, superfícies irregulares, edifícios históricos e estruturas com detalhes arquitetônicos extremamente elaborados, para as quais a qualidade do levantamento é determinante.

Fotogrametria digital

A fotogrametria digital permite reconstruir modelos tridimensionais à partir de fotografias bidimensionais tiradas de diferentes ângulos. Através de sofisticados algoritmos de processamento, o software identifica pontos em comum entre as imagens (keypoints) e calcula sua posição espacial, gerando assim uma nuvem de pontos tridimensional. Essa nuvem de pontos é então utilizada para construir uma malha 3D, ou seja, uma superfície digital composta por polígonos que representam fielmente a forma dos objetos levantados. Além disso, é possível criar ortofotos de alta resolução, ou seja, imagens fotográficas geometricamente corretas e georreferenciadas, que fornecem uma representação visual detalhada da superfície levantada.

A aquisição das imagens pode ocorrer com:

• drones, que permitem a cobertura de amplas superfícies com extrema rapidez e flexibilidade;
• câmeras terrestres, ideais para levantamentos de detalhe em fachadas, interiores ou objetos complexos;
• sistemas móveis, montados em veículos ou mochilas, para documentar espaços extensos de forma dinâmica.

Em comparação ao laser scanning, a fotogrametria tem a vantagem de combinar informações geométricas e imagens visuais, retornando modelos tridimensionais texturizados, úteis para avaliações estéticas, comunicação visual e monitoramento do estado real. Além disso, é frequentemente preferida em contextos onde se requer uma maior economicidade ou onde não é possível utilizar instrumentos a laser.

Embora tenha uma precisão geralmente inferior ao LiDAR, a fotogrametria representa uma tecnologia extremamente eficaz, especialmente se integrada com outros sistemas de levantamento, pois permite unir flexibilidade operacional, velocidade de aquisição e fidelidade visual.

Drones e dispositivos móveis

O uso de drones e dispositivos móveis representa uma extensão operacional das tecnologias de captura da realidade, pois permitem coletar informações também em ambientes complexos ou de difícil acesso.

Os drones, em particular, são fundamentais para o levantamento de áreas extensas, telhados, fachadas ou zonas perigosas de alcançar com ferramentas terrestres. Equipados com sensores fotogramétricos ou LiDAR aéreos, podem gerar ortofotos, DSM (Modelo de Superfície Digital), nuvens de pontos e malhas 3D de alta resolução, com uma rapidez e cobertura incomparáveis em relação aos métodos tradicionais. Além disso, graças à programação de voos automatizados, é possível padronizar as aquisições e repeti-las ao longo do tempo para análises comparativas e monitoramentos evolutivos.

I dispositivos móveis, em vez disso, compreendem ferramentas portáteis como tablets e smartphones equipados com sensores LiDAR ou câmeras RGB, além de sistemas SLAM montados em mochilas ou veículos. Esses instrumentos são ideais para levantamentos rápidos em interiores, galerias, instalações ou ambientes urbanos densos, onde flexibilidade, velocidade e mobilidade são essenciais. Em muitos casos, os dados coletados podem ser sincronizados em tempo real com plataformas em nuvem ou softwares de processamento, acelerando assim o fluxo de trabalho.

Software de processamento e modelagem

As tecnologias de captura de dados 3D, como laser scanners, drones e dispositivos móveis, não teriam utilidade real sem ferramentas de software capazes de processar, modelar e interpretar as informações coletadas. Os softwares de processamento e modelagem representam, de fato, a fase central do fluxo de trabalho da captura da realidade na construção civil, graças à sua capacidade de transformar grandes quantidades de dados, muitas vezes compostos por milhões ou bilhões de pontos, em modelos digitais estruturados, coerentes e utilizáveis.

Os dados adquiridos são geralmente importados na forma de nuvens de pontos, a partir das quais é possível gerar modelos de malha, superfícies, ortofotos georreferenciadas e visualizações tridimensionais. Os softwares especializados permitem filtrar, alinhar e otimizar os dados, corrigindo eventuais imperfeições e melhorando a legibilidade do levantamento. Em muitos casos, essas ferramentas integram funções de registro automático, classificação semântica, texturização e análises métricas, que simplificam e aceleram o processo de modelagem.

Após o processamento, os dados podem ser exportados e gerenciados em ambientes de design e gestão mais avançados, como os softwares BIM, GIS (Sistema de Informação Geográfica) ou CAD (Desenho Assistido por Computador). A integração com esses ambientes permite enriquecer os modelos geométricos com informações adicionais (materiais, cronogramas, custos, manutenções previstas, etc.), criando verdadeiros gêmeos digitais, ou seja, réplicas digitais inteligentes do ambiente físico.

Aplicações práticas nas construções

As tecnologias de captura da realidade na construção civil estão revolucionando o setor da construção, introduzindo novos padrões de precisão, eficiência e controle ao longo de todo o ciclo de vida da obra, desde o projeto até a gestão pós-construção. A possibilidade de adquirir modelos tridimensionais precisos e atualizados do ambiente físico permite apoiar cada fase com dados objetivos, mensuráveis e facilmente integráveis nos fluxos digitais existentes.

A captura da realidade encontra aplicação em muitas atividades operacionais:

• levantamento do estado atual pré-intervenção;
• verificação das tolerâncias projetuais na fase executiva;
• monitoramento do avanço das obras;
• produção da documentação as-built.

Integrando os dados coletados com ambientes BIM e ferramentas de gerenciamento de projetos, é possível não apenas obter vantagens técnicas, mas também melhorar o planejamento, a logística e a comunicação entre todos os atores envolvidos. Além disso, os modelos digitais gerados podem ser utilizados também na fase pós-construção para atividades de manutenção preditiva, gestão do patrimônio e controle periódico das condições estruturais.

Vamos ver em detalhe as principais aplicações.

Documentação “as-built” e verificação das construções

Uma das aplicações mais estratégicas da captura da realidade na construção civil é a produção da documentação as-built, ou seja, a representação digital precisa da obra como foi efetivamente realizada. Ao contrário dos desenhos projetuais, os modelos as-built refletem as condições reais durante ou ao final da construção.

Tecnologias como laser scanning, fotogrametria e sistemas SLAM permitem adquirir rapidamente nuvens de pontos de alta densidade, documentando com precisão as geometrias construídas. Os dados coletados podem ser comparados com os modelos BIM ou CAD originais para identificar diferenças, discrepâncias ou erros executivos, garantindo um controle rigoroso da qualidade e da conformidade com as especificações técnicas e normativas.

Os modelos as-built são úteis também após a construção, por exemplo, para a inspeção, a gestão do edifício, a manutenção ou a atualização dos arquivos técnicos. Nos contextos que requerem alta rastreabilidade, como obras públicas ou edifícios estratégicos, constituem um suporte essencial para transparência e prestação de contas.

Modelo BIM com documentação as-built

Integração com BIM e Digital Twin

A integração entre captura da realidade na construção civil e ambiente BIM representa uma das evoluções mais significativas na digitalização da construção. Os dados adquiridos por meio de laser scanner, fotogrametria ou SLAM podem ser importados nos softwares BIM, enriquecendo os modelos informativos com representações geométricas fiéis à realidade construída.

Essa sinergia melhora a precisão projetual, facilita verificações e coordenação, e torna mais eficiente a gestão das modificações em andamento. Nuvens de pontos e malhas 3D são utilizadas para criar ou atualizar modelos paramétricos, facilitando a comparação entre estado atual e de projeto, a validação das tolerâncias construtivas e a identificação de interferências.

A abordagem é particularmente eficaz em intervenções em edifícios existentes, pois o levantamento fornece dados atualizados e confiáveis, reduzindo as margens de erro na fase executiva.

A elaboração dos dados em ambiente BIM também permite a criação de Digital Twin: modelos digitais dinâmicos que reproduzem a obra ao longo do tempo. Esses gêmeos digitais permitem monitorar o desempenho, planejar a manutenção, simular cenários futuros e gerenciar centralmente todas as informações técnicas ao longo do ciclo de vida do edifício ou infraestrutura.

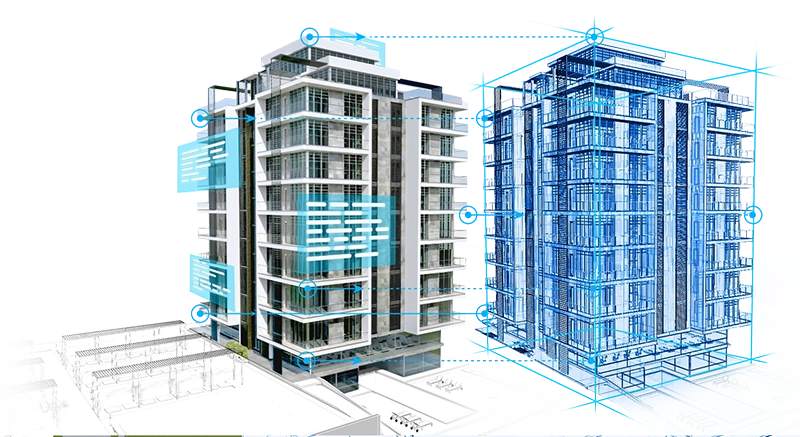

Digital Twin de um edifício: dados e informações

Monitoramento do avanço das obras e gestão do canteiro

As tecnologias de captura da realidade na construção civil oferecem ferramentas avançadas para monitorar o avanço das obras e gerenciar o canteiro de forma mais eficaz. Levantamentos periódicos em alta definição, por meio de laser scanner ou fotogrametria, permitem documentar com precisão e continuidade o estado atual da obra, atualizando dinamicamente o modelo digital.

Isso permite comparar rapidamente o construído com o projeto, identificando discrepâncias, deformidades ou atrasos. A sobreposição entre levantamentos e modelos projetuais permite antecipar criticidades antes que se transformem em problemas operacionais ou custos extras.

A disponibilidade de dados objetivos e tempestivos melhora também o planejamento do canteiro, otimizando fases operacionais, logística e recursos. Além disso, a documentação constante dos progressos garante uma rastreabilidade completa, útil tanto para fins contratuais quanto para a prestação de contas ao cliente e o coordenamento entre as equipes.
A adoção sistemática da captura da realidade na construção civil torna a gestão do canteiro mais transparente, reativa e controlada, reduzindo o risco de erros, contestações e atrasos.

Melhoria da segurança e redução dos riscos

As tecnologias de captura da realidade na construção civil contribuem de forma significativa para melhorar a segurança nos canteiros, oferecendo ferramentas eficazes para reduzir a exposição dos trabalhadores ao risco e prevenir acidentes. Uma das principais vantagens é a possibilidade de realizar levantamentos remotos em áreas perigosas ou de difícil acesso — como espaços confinados, zonas em altura ou fachadas degradadas — evitando a exposição direta dos operadores.

A análise tridimensional das nuvens de pontos permite detectar antecipadamente desníveis, superfícies instáveis, elementos estruturais críticos ou interferências entre trabalhos. A identificação precoce dessas problemáticas permite adotar medidas corretivas antes do início das atividades, aumentando a segurança operacional.

Modelos atualizados e confiáveis também permitem um planejamento mais seguro: rotas, posicionamento das máquinas e logística dos materiais podem ser definidos com base em dados reais, evitando estimativas aproximadas. A possibilidade de realizar muitas verificações remotamente reduz a necessidade de visitas à áreas de risco, limitando ainda mais a exposição dos operários.

Por fim, os modelos 3D gerados representam um válido apoio para a formação e os briefings no canteiro, oferecendo representações realistas do local para ilustrar cenários críticos, explicar procedimentos operacionais e sensibilizar os operários sobre os comportamentos a serem adotados para trabalhar com segurança.

Aplicações práticas de Reality Capture na construção civil

Benefícios da Reality Capture na construção civil

A integração das tecnologias de Reality Capture nos processos de construção e infraestrutura marca uma evolução significativa na forma como os dados espaciais são adquiridos, geridos e utilizados. Obter uma representação digital 3D precisa do ambiente construído traz benefícios concretos tanto a nível operacional quanto estratégico. Aqui estão as principais vantagens de uma adoção sistemática:

• confiabilidade e completude dos dados: os levantamentos digitais de alta densidade fornecem informações detalhadas sobre geometrias, volumetrias e condições da obra, eliminando as incertezas típicas dos levantamentos parciais e apoiando avaliações mais precisas desde as fases iniciais;
• otimização de projeto e canteiro: os modelos digitais georreferenciados oferecem um referencial compartilhado para todas as disciplinas, reduzindo interferências, modificações em andamento e favorecendo o cumprimento de prazos e custos;
• melhor colaboração multidisciplinar: a disponibilidade de um modelo atualizável e centralizado facilita o coordenamento entre projetistas, empresas, direção de obras e contratantes, mesmo para figuras não técnicas;
• gestão evolutiva pós-construção: os dados adquiridos alimentam modelos as-built e Digital Twin, ferramentas fundamentais para a manutenção, o monitoramento e a atualização do construído ao longo do tempo;
• controle de qualidade e monitoramento contínuo: levantamentos periódicos permitem comparar com precisão projeto e realidade, detectando prontamente desvios e melhorando o controle da qualidade no canteiro;
• eficiência e sustentabilidade: o conhecimento preciso do estado atual permite um planejamento mais racional, reduzindo desperdícios e impacto ambiental graças a um uso mais eficiente de materiais, recursos e tempo.

Captura da realidade na construção civil: impacto no projeto e construção sustentável

A adoção da captura da realidade é um elemento chave para orientar o setor em direção a modelos mais sustentáveis e conscientes. Não se trata apenas de ferramentas de leitura do construído, mas de tecnologias fundamentais para um projeto preciso e uma gestão inteligente do ambiente construído.

Uma representação tridimensional detalhada do estado atual permite evitar intervenções desnecessárias, promover soluções que valorizem o existente e reduzir o consumo de recursos, resíduos e emissões.

Na fase de projeto, modelos atualizados permitem calibrar geometrias e materiais às reais restrições ambientais, estruturais e econômicas, favorecendo a economia circular através do reuso de elementos existentes.

Durante a execução, o monitoramento contínuo garante coerência entre projeto e construído, reduzindo erros, retrabalhos e ineficiências, e melhorando a segurança e a eficiência operacional.

Na fase de gestão, a documentação digital apoia uma manutenção direcionada e preventiva, prolongando a vida útil do edifício.

Um passo adicional no fluxo de trabalho 3D foi dado com o formato LGSx, desenvolvido pela Leica Geosystems. Este formato inovador reúne em um único arquivo altamente comprimido nuvens de pontos, imagens panorâmicas, fotografias, vídeos, metadados, geotags, anotações e modelos 3D.

No processo de digitalização do setor AEC, torna-se cada vez mais crucial contar com ambientes de trabalho capazes de gerenciar de forma centralizada formatos heterogêneos e complexos. Nesse cenário, usBIM se destaca como um Sistema de Gestão BIM evoluído, capaz de suportar o formato LGSx, juntamente com modelos BIM, arquivos IFC, documentação técnica e muito mais.

Graças à sua arquitetura em nuvem, usBIM permite visualizar, organizar e integrar facilmente os dados de levantamento 3D e os ativos do projeto em um único ambiente compartilhado. A gestão centralizada de modelos 3D, dados técnicos e documentação atualizada assegura planejamento preciso, controle eficaz e manutenção consciente, melhorando a qualidade geral do projeto e favorecendo resultados duradouros. Confie nesta solução para ter um aliado tecnológico capaz de transformar dados complexos em decisões eficazes, melhorando a qualidade geral do projeto e garantindo resultados duradouros ao longo do tempo.

FAQ – Reality Capture na construção civil

O que é a Reality Capture na construção civil?

A Reality Capture é o conjunto de tecnologias e metodologias digitais que permitem detectar o ambiente físico (construído ou natural) e reproduzi-lo em forma digital tridimensional. Na construção civil, permite obter modelos precisos e atualizáveis úteis em todas as fases do ciclo de vida de uma obra.

Quais tecnologias são utilizadas para a Reality Capture?

As principais tecnologias são o laser scanning 3D, a fotogrametria digital e os sistemas SLAM, utilizados através de instrumentos terrestres, drones ou dispositivos móveis. Esses instrumentos permitem adquirir nuvens de pontos, imagens panorâmicas, malhas 3D e outros dados relevantes.

Quais são as aplicações práticas da Reality Capture no canteiro?

As principais aplicações incluem:

• levantamento do estado atual pré-intervenção;
• verificação das tolerâncias durante a construção;
• monitoramento do avanço das obras;
• criação da documentação as-built;
• gestão do canteiro e suporte à manutenção pós-construção.

De que forma a Reality Capture melhora a segurança no canteiro?

Permite realizar levantamentos remotamente em áreas perigosas, reduzindo a exposição do pessoal. Os modelos 3D também ajudam a identificar criticidades antes do início das obras e a planejar rotas e logística de forma mais segura.

Quais vantagens a integração com o BIM oferece?

A integração com o BIM permite atualizar ou criar modelos paramétricos precisos, facilitar o coordenamento entre equipes, validar tolerâncias e criar Digital Twins. Isso melhora a qualidade do projeto e torna mais eficiente a gestão operacional e de manutenção.

De que forma a Reality Capture favorece a sustentabilidade?

Permite evitar intervenções desnecessárias, otimizar materiais e recursos, reduzir desperdícios e emissões, apoiando uma construção mais eficiente e circular. Além disso, os modelos atualizados ajudam na manutenção preditiva, prolongando a vida útil dos edifícios.
