Como criar um arquivo IFC

Quer saber como criar um arquivo IFC?

Neste artigo vamos te explicar como fazer isso com um software de arquitetura 3D e te apresentamos um pequeno vídeo mostrando todos os passos a seguir.

Por que o IFC é o padrão openBIM para a interoperabilidade

Quando se fala de interoperabilidade no contexto BIM/AEC, o IFC (Industry Foundation Classes) surge como o pilar sobre o qual se baseia a abordagem openBIM. Aqui estão as razões técnicas, práticas e estratégicas que o tornam o padrão de referência.

Formato aberto, neutro e não proprietário

O IFC é projetado para não estar vinculado a um software proprietário nem controlado por um único fornecedor, mas é gerido pela buildingSMART International, que define e atualiza o esquema IFC de forma consensual.

Como é um formato aberto e documentado, qualquer um (produtores de software, desenvolvedores, operadores) pode implementar a leitura e escrita do IFC, favorecendo a liberdade de escolha do software e reduzindo as restrições relacionadas aos formatos proprietários.

A adoção de um formato aberto também garante a perenidade dos dados: ao longo do tempo, mesmo que um determinado software se torne obsoleto, os dados IFC permanecem acessíveis e interpretáveis.

Padrão internacional (ISO 16739)

O IFC é formalmente um padrão ISO com a sigla ISO 16739-1 (adotado em 2018) que define o esquema de dados para o compartilhamento de informações na indústria da construção e na gestão do patrimônio edificado.

A última versão oficialmente distribuída é o IFC 4.3 e foi aprovada como evolução do padrão, reforçando o papel do IFC como base da interoperabilidade a nível internacional.

A adoção como padrão ISO confere ao IFC uma legitimação formal e facilita a integração nos contratos, nas diretrizes públicas e nos requisitos normativos.

Preservação da integridade e completude dos dados

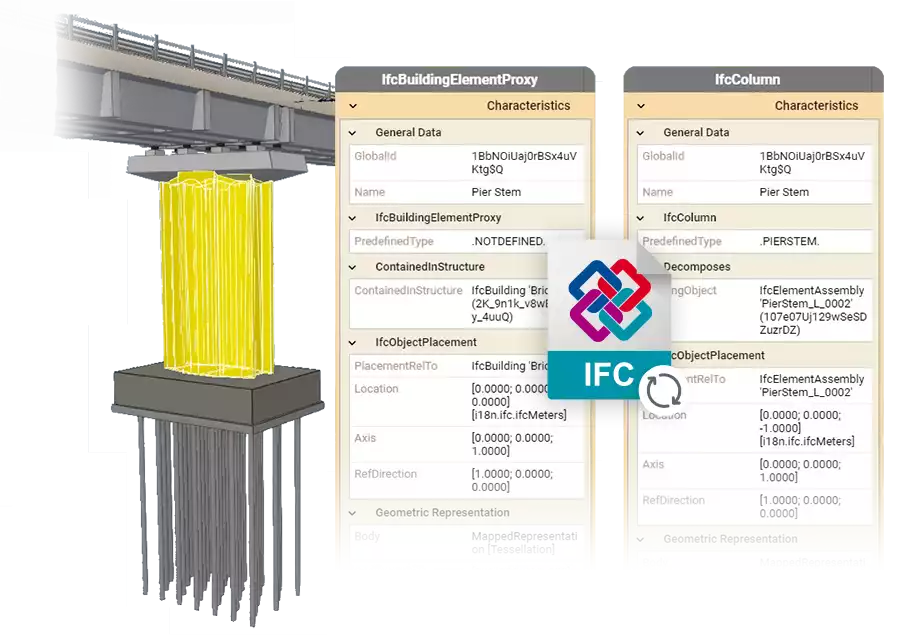

O IFC não se limita a transmitir a geometria (paredes, lajes, aberturas), mas inclui também dados não geométricos: propriedades, materiais, relações espaciais, custos, características de desempenho, etc.

O esquema IFC é estruturado em classes, relações e propriedades que permitem representar de forma coerente a semântica do modelo: não apenas “formas”, mas também “o que representam”, como estão conectadas e quais atributos possuem.

Quando um modelo BIM é exportado para IFC, o objetivo é que as informações sejam transferidas de um software para outro sem perda significativa de conteúdo (ou com perdas conhecidas e aceitáveis). Isso é fundamental para uma efetiva interoperabilidade.

Colaboração multidisciplinar e multiestágio

O IFC é pensado para cobrir diferentes disciplinas (arquitetura, estruturas, instalações, energia, gestão de instalações) e fases do ciclo de vida (projeto, construção, gestão).

Graças à interoperabilidade, equipes que trabalham com softwares diferentes (por exemplo, Edificius, Revit Structure, Archicad, etc.) podem trocar modelos e dados através do IFC, permitindo a federação e coordenação do modelo geral.

A abordagem openBIM prevê que cada ator permaneça livre para usar sua ferramenta preferida, desde que suporte os padrões abertos (IFC, BCF, etc.). O IFC atua como uma “língua comum” no ecossistema BIM.

Habilitação da abordagem openBIM

O openBIM é uma filosofia que privilegia transparência, interoperabilidade, independência de fornecedores: o IFC é seu eixo fundamental.

Ao adotar o IFC, superam-se os limites impostos pelos ecossistemas “fechados” dos softwares proprietários, que muitas vezes impedem trocas completas de informações ou “bloqueios” de dependência.

O modelo openBIM com IFC favorece a cooperação aberta entre stakeholders (arquitetos, engenheiros, contratantes, gerentes de instalações), mesmo que cada um use ferramentas diferentes: a comunicação ocorre através de um padrão compartilhado.

Limitações, desafios e aspectos práticos

Embora seja o elemento central da interoperabilidade, o IFC não está isento de desafios:

Nem todos os softwares suportam integralmente todas as classes ou todas as propriedades do esquema: algumas funcionalidades podem ser “cortadas” ou “interpretadas de forma diferente”.

Podem ocorrer discrepâncias semânticas: o mesmo “objeto” pode ser modelado com abordagens ligeiramente diferentes nos softwares de origem, gerando problemas de mapeamento durante a exportação/importação.

A implementação do IFC deve muitas vezes fazer uso de MVD (Model View Definitions), que definem subconjuntos do esquema IFC para áreas específicas (ex. “Coordination View”, “Structural View”, “FM View”), para que a exportação/importação não se torne excessivamente complexa.

A qualidade da exportação importa: um IFC bem construído (com atenção a “excluir dados supérfluos”, mantendo relações corretas, nomes coerentes) facilita a interoperabilidade; ao contrário, um IFC “bruto” pode introduzir erros ou ambiguidades.

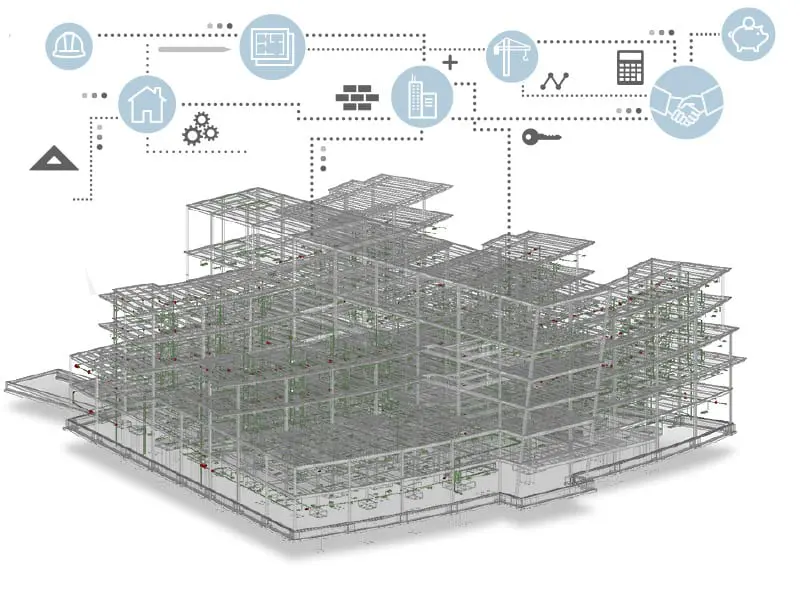

Papel do padrão IFC

Como criar um arquivo IFC passo a passo

Para criar um arquivo IFC é necessário, antes de tudo, realizar o modelo 3D do projeto com um software BIM authoring como Edificius e depois exportá-lo em IFC utilizando as funções específicas do software utilizado.

Agora vou te explicar em detalhes como fazer.

Criação do modelo 3D com software BIM

A criação de um modelo 3D BIM segue uma série de passos lógicos que permitem passar da ideia projetual a um modelo informativo completo e compartilhável.
Aqui estão os principais passos a seguir:

Configuração do projeto

• Defina as unidades de medida, os níveis (andares, cotas) e as grades de referência.
• Defina as regras de trabalho (template, bibliotecas, padrões gráficos) de acordo com as necessidades do projeto.

Criação da estrutura espacial

• Insira os principais elementos estruturais do modelo: fundações, paredes, lajes, pilares, vigas.
• Construa a volumetria geral do edifício, respeitando as cotas e as relações entre os elementos.

Inserção dos elementos arquitetônicos e de instalações

• Adicione portas, janelas, escadas, coberturas e móveis.
• Integre os sistemas estruturais e de instalações (MEP), criando um modelo multidisciplinar.

Atribuição das informações

• Associe a cada objeto os dados informativos: materiais, desempenhos, fabricante, código, custo, etc.
• Esses dados tornam o modelo não apenas geométrico, mas também informativo e analítico.

Exportação IFC: os 5 passos fundamentais

Para seguir comigo todos os passos, recomendo que você baixe gratuitamente a versão trial do software.

Para criar um arquivo IFC, você pode seguir estes 5 passos simples:

• realize o modelo 3D com o software de authoring BIM
• na barra de menu escolha Arquivo
• clique em Exportações>Formato IFC
• defina as configurações para a exportação
• clique em OK para salvar o arquivo IFC no seu pc.

Você pode seguir as mesmas orientações também para exportar o arquivo IFC com:

• software de cálculo estrutural;

Em poucos passos, você obteve o arquivo IFC do seu modelo e já está pronto para colaborar com sua equipe e transferir geometrias e informações do projeto.

Você pode abrir o arquivo com qualquer software de authoring BIM ou visualizá-lo online e verificar todas as propriedades dos objetos utilizando um comum visualizador BIM, onde quer que esteja e de qualquer dispositivo (pc, tablet, smartphone).

Exportação do arquivo IFC 4

Entre as várias definições a selecionar para exportar um arquivo IFC, também é possível escolher entre as versões IFC 2×3 e IFC 4.

Quer saber mais sobre esse tema? Confira nossa matéria “IFC Coordination View“.

A versão 4 do esquema IFC apresenta várias novidades em relação ao IFC 2×3. As mais interessantes são:

• inclusão de novas classes, com o consequente aumento de informações.
• Identificação de 2 novas MVDs (Model View Definition):
  • Reference View
  • Design Transfer View.

Versões IFC e principais diferenças

Panorama histórico e nomenclatura

O esquema IFC se desenvolveu ao longo dos anos através de um sistema de versionamento estruturado, indicado pela sequência Major.Minor.Addendum.Corrigendum:

• as versões “Major” introduzem mudanças relevantes que podem afetar a compatibilidade;
• as versões “Minor” adicionam funcionalidades mantendo a compatibilidade com o esquema base;
• os “Addendum” melhoram características já existentes sem introduzir modificações incompatíveis;
• os “Corrigenda” se ocupam principalmente de correções documentais ou depreciações.

A história do IFC começa com as primeiras versões 1.x e 2.0, passando pelas consolidadas IFC2x3, até as mais recentes IFC4 e IFC4.3, que representam o estado da arte em termos de interoperabilidade e capacidades semânticas dos modelos BIM.

Evolução do padrão IFC

IFC2x3 — o “clássico consolidado”

IFC2x3, introduzido no início dos anos 2000 e estabilizado por volta de 2005, foi por muito tempo o formato de troca principal no setor da construção. Esta versão é muito apreciada por sua confiabilidade e pelo amplo suporte oferecido pelos softwares BIM existentes. No entanto, em comparação com as evoluções posteriores, apresenta algumas limitações: as classes disponíveis são mais restritas, as capacidades de modelagem geométrica são relativamente simples e o suporte a disciplinas complexas ou infraestruturas é reduzido. O IFC2x3 permanece, portanto, indicado principalmente para fluxos de trabalho consolidados no setor da construção tradicional, onde a simplicidade e a compatibilidade representam uma vantagem.

IFC4 e seus Addendos

IFC4, publicado pela buildingSMART em 2013 e adotado como padrão ISO, introduziu melhorias significativas em relação ao IFC2x3. Esta versão permite representar geometrias mais complexas e gerenciar de maneira mais precisa informações não geométricas, como propriedades, materiais, relações e dados de análise. Em comparação com a versão anterior, o IFC4 permite uma gestão mais eficaz de instalações, estruturas e geolocalização, e introduz ferramentas avançadas para a gestão dos Property Set e dos dicionários de dados multilíngues. Os addendos subsequentes enriqueceram ainda mais o esquema, adicionando capacidades incrementalmente sem comprometer a compatibilidade, tornando-o adequado para fluxos BIM modernos e complexos.

IFC4.3: a evolução para as infraestruturas

IFC4.3, publicado como atualização oficial do IFC4, representa a evolução mais recente do padrão e estende a aplicação também às infraestruturas lineares, como estradas, ferrovias, pontes, túneis e portos. Esta versão introduz novos conceitos, como os alignments para representar objetos ao longo de eixos com offset e curvas, e uma estrutura de “containment” que generaliza o conceito de edifício para incluir diferentes tipos de facility. As classes dedicadas às infraestruturas, como IfcBridge, IfcRoad ou IfcRailway, permitem uma modelagem semântica avançada e específica para este tipo de obras. Embora o IFC4.3 mantenha compatibilidade com as versões anteriores, a implementação completa nos softwares ainda não é universal, portanto, é necessário cuidado na gestão dos fluxos de trabalho que envolvem esta versão.

MVD: Reference View e Design Transfer View

A Reference View é definida pela buildingSMART como uma vista que representa geometrias e relações simplificadas de um modelo. Esta vista nasce com o objetivo de permitir o coordenamento entre várias disciplinas de um projeto, como o arquitetônico, estrutural e de instalações.

A diferença entre este MVD e a Coordination View 2.0 está na versão do esquema IFC à qual se referem (a primeira ao esquema IFC 4 e a segunda ao esquema IFC 2×3) e, portanto, nas informações das quais se extrai.

Logo do IFC 4

A Design Transfer View é uma vista que representa geometrias e relações de elementos de construção e ambientes de forma mais detalhada comparado com a Reference View. Isso permite que você tenha um modelo com muito mais informações, transferível de uma ferramenta para outra e adequado para modificações.

Como abrir e validar um arquivo IFC

O IFC é um padrão poderoso para a troca de modelos BIM, mas para aproveitar ao máximo seu potencial, é fundamental saber como abrir corretamente um arquivo e verificar sua qualidade. A validação dos dados e a visualização correta são etapas cruciais para garantir a integridade do modelo, facilitar a colaboração entre diferentes equipes e prevenir erros nas fases subsequentes de projeto, análise e construção.

Visualizar um IFC com um visualizador BIM gratuito

Uma das maneiras mais simples de abrir um arquivo IFC é utilizar um visualizador BIM gratuito, ferramentas projetadas para permitir a navegação, inspeção e análise do modelo sem exigir softwares proprietários complexos. Esses visualizadores permitem explorar as geometrias, isolar componentes específicos, navegar entre níveis e estruturas, e obter informações básicas sobre os objetos, como tipo, dimensões e materiais. Também suportam funções de medição, pesquisa de objetos e filtros por categorias ou propriedades. O uso de um visualizador gratuito é particularmente útil nas fases preliminares de verificação ou quando se trabalha com partes interessadas que não têm acesso a softwares BIM completos.

Verificar a qualidade e as propriedades dos objetos

Abrir um IFC é apenas o primeiro passo: é igualmente importante verificar a qualidade dos dados e as propriedades dos objetos. A validação consiste em verificar se cada elemento do modelo está corretamente definido e associado a classes, propriedades e relações coerentes. Algumas ferramentas avançadas permitem identificar objetos ausentes, propriedades não valorizadas, geometrias incoerentes ou duplicações. A verificação das propriedades dos objetos permite garantir que materiais, custos, parâmetros estruturais e informações de instalações estejam corretamente inseridos e legíveis por outros softwares BIM. Este controle é fundamental para manter a interoperabilidade e a coerência ao longo de todo o ciclo de vida do projeto, evitando erros nas fases de análise, coordenação ou gestão de dados.

Por que criar um arquivo IFC melhora a colaboração

Criar um arquivo IFC não significa apenas exportar um modelo BIM de um software proprietário: significa habilitar um fluxo de trabalho realmente colaborativo e garantir que todas as informações do projeto sejam acessíveis, compreensíveis e utilizáveis por todas as equipes envolvidas. O IFC, sendo um padrão aberto e neutro, elimina as barreiras tecnológicas e facilita a troca de dados entre softwares diferentes, tornando a colaboração mais eficiente e transparente.

Interoperabilidade e troca de dados sem lock-in de software

Uma das principais vantagens da criação de um arquivo IFC é a possibilidade de assegurar interoperabilidade entre aplicações diferentes. Graças a este formato aberto, os usuários não estão vinculados a um único software ou a um ecossistema proprietário (“vendor lock-in”), mas podem escolher as ferramentas mais adequadas às suas necessidades. Isso permite transferir geometrias, propriedades e relações entre diferentes programas sem perda de dados significativos, garantindo que todas as informações do projeto permaneçam íntegras e legíveis. Na prática, um arquivo IFC funciona como uma “língua comum” entre equipes e disciplinas diferentes, facilitando o coordenamento e reduzindo o risco de erros devido a incompatibilidades entre softwares.

Colaboração entre arquitetura, estruturas e instalações

A criação de um arquivo IFC também permite uma colaboração multidisciplinar mais eficaz. Arquitetos, engenheiros estruturais e projetistas de instalações podem trabalhar no mesmo modelo compartilhado, atualizando e trocando informações em tempo real ou quase, sem precisar recorrer a procedimentos complexos de tradução manual de dados. As relações entre elementos arquitetônicos, estruturais e de instalações permanecem coerentes, permitindo coordenar melhor interferências, detecção de conflitos e análises integradas. Esta abordagem reduz significativamente os conflitos entre disciplinas e acelera o processo de tomada de decisão, levando a projetos mais eficientes e confiáveis.

FAQ sobre a criação de um arquivo IFC

Por que o IFC é o padrão openBIM para a interoperabilidade?

O IFC é o padrão openBIM para a interoperabilidade porque é um formato aberto, neutro e não proprietário, gerido pela buildingSMART International. Permite transferir dados geométricos e não geométricos entre diferentes softwares sem perda de informações, garantindo a colaboração multidisciplinar e multiestágio ao longo de todo o ciclo de vida do projeto. Sendo um padrão ISO 16739, é reconhecido internacionalmente e apoia a abordagem openBIM, superando as limitações dos softwares proprietários.

Como criar um arquivo IFC?

Para criar um arquivo IFC, é necessário realizar o modelo 3D com um software de autoria BIM como Edificius, Archicad ou Revit e depois exportá-lo em formato IFC através das funções específicas do software. Os passos principais incluem: configuração do projeto, criação da estrutura espacial, inserção de elementos arquitetônicos e de instalações, atribuição das informações (materiais, propriedades, custos) e, finalmente, exportação em formato IFC, escolhendo a versão desejada (IFC 2×3 ou IFC 4).

Quais são as principais versões IFC e suas diferenças?

As principais versões IFC são IFC2x3, IFC4 e IFC4.3. O IFC2x3 é o formato consolidado, confiável, mas com capacidades geométricas e semânticas limitadas. O IFC4 introduziu geometrias mais complexas, gestão avançada de propriedades, materiais e relações, e suporte para diferentes disciplinas. O IFC4.3 é a evolução mais recente, pensado também para infraestruturas lineares como estradas e pontes, com novas classes e conceitos avançados como os alignments e a estrutura de containment, mantendo a compatibilidade com as versões anteriores.

Como abrir e visualizar um arquivo IFC?

Um arquivo IFC pode ser aberto e visualizado utilizando um visualizador BIM gratuito como BIMcollab ZOOM, Solibri Anywhere ou Tekla BIMsight. Essas ferramentas permitem navegar no modelo, isolar componentes, medir elementos, aplicar filtros por categorias e propriedades, e analisar geometrias e relações sem necessidade de softwares proprietários complexos.

Como verificar a qualidade e as propriedades dos objetos em um IFC?

A validação de um arquivo IFC consiste em verificar se cada objeto está corretamente definido e associado a classes, propriedades e relações coerentes. Verificam-se objetos ausentes, propriedades não valorizadas, geometrias incoerentes ou duplicações. Isso garante que materiais, custos, parâmetros estruturais e informações de instalações sejam corretamente legíveis por outros softwares BIM, preservando a interoperabilidade e a coerência ao longo de todo o ciclo de vida do projeto.

Por que criar um arquivo IFC melhora a colaboração?

Criar um arquivo IFC melhora a colaboração porque permite a troca de informações entre softwares diferentes sem lock-in proprietário. O IFC funciona como uma língua comum entre equipes e disciplinas diferentes, facilitando o coordenamento. Também permite uma colaboração multidisciplinar mais eficaz entre arquitetura, estruturas e instalações, mantendo as relações entre elementos coerentes, reduzindo conflitos e acelerando o processo de tomada de decisão.
