Cómo insertar objetos 3D creados con SketchUp en un software BIM

SketchUp es un software de modelado 3D y 2D desarrollado para las fases de diseño del dibujo. Su uso está fuertemente orientado al diseño en el ámbito de la construcción (diseño arquitectónico, urbanismo, ingeniería civil, etc.).

La gran ventaja de esta aplicación es que permite utilizar una herramienta poderosísima capaz de crear formas bidimensionales y tridimensionales de manera simple e intuitiva.

Dentro de SketchUp, numerosas herramientas permiten acelerar y personalizar todos los objetos. Una herramienta de este tipo constituye una ayuda valiosa para la creación de nuevos objetos que se insertarán en un proyecto BIM, dada la simplicidad de modelado que ofrece.

Edificius, el software de diseño arquitectónico BIM, ofrece la posibilidad de enriquecer el proyecto arquitectónico gracias a la integración con SketchUp.

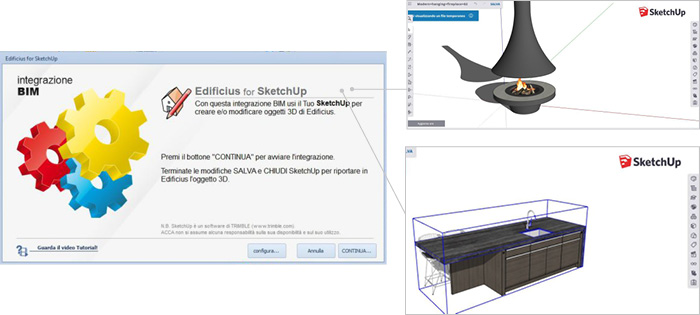

Edificius para Sketchup | Importación de objetos 3D

¿Cuál es la relación entre SketchUp y el BIM?

Durante años, el mundo del diseño se ha dividido entre quienes preferían la libertad creativa y quienes optaban por la rigidez normativa y técnica. En este escenario, SketchUp se ha impuesto como el estándar de facto para la modelación conceptual. Su naturaleza «simplificada» (basada en caras y aristas) permite una rapidez de pensamiento que pocos otros software ofrecen. Sin embargo, el BIM no es solo forma, sino sustancia: es un contenedor de información donde cada entidad posee propiedades físicas, térmicas y de gestión.

La relación entre SketchUp y el BIM es, por lo tanto, una relación de complementariedad evolutiva.

Del boceto digital al modelo informativo

No debemos ver SketchUp y los software BIM como mundos aislados, sino como fases diferentes de un único flujo de trabajo (Workflow). SketchUp a menudo actúa como un «incubador de ideas». El desafío surge cuando estas ideas deben transformarse en un proyecto ejecutivo. Insertar un objeto creado con SketchUp en un entorno BIM significa:

• enriquecimiento semántico – Transformar una simple «caja» modelada por estética en un objeto dotado de clasificación (ej. IFC).
• interoperabilidad – garantizar que la geometría compleja creada con la facilidad de SketchUp no genere errores de cálculo o de representación en las tablas técnicas.
• optimización de la biblioteca – muchos profesionales utilizan SketchUp para crear muebles personalizados o detalles arquitectónicos únicos que los software BIM estándar tienen dificultades para generar con la misma rapidez.

¿SketchUp es un software BIM?

Esta es una de las preguntas más debatidas entre los profesionales AECO (Arquitectura, Ingeniería, Construcción, Operaciones), y la respuesta requiere una distinción clara entre modelación geométrica y metodología informativa.

En resumen: No, SketchUp no es un software BIM «out-of-the-box», pero puede convertirse en uno a través de extensiones específicas y flujos de trabajo.

Aquí hay un análisis detallado para aclarar.

La diferencia entre Mesh y Paramétrico

La distinción principal reside en el ADN del software. SketchUp es un modelador de superficies (o Surface Modeler). Piensa en términos de líneas y caras: si dibujas un paralelepípedo y lo llamas «muro», para SketchUp sigue siendo un conjunto de 6 caras y 12 aristas.

Un software BIM, como Edificius, en cambio, piensa en objetos paramétricos: un muro «sabe» que es un muro, conoce su estratigrafía, su volumen y su transmitancia térmica.

SketchUp y el formato IFC

El corazón del BIM es la interoperabilidad a través del estándar IFC.

• SketchUp Pro permite asignar clasificaciones IFC a los componentes (por ejemplo, etiquetar un grupo como IfcWall o IfcWindow).
• Sin embargo, estas son funciones «añadidas» a un motor nacido para el dibujo libre. En un verdadero software BIM, la clasificación es nativa y automática, no una operación manual post-modelación.

Falta de base de datos relacional

En un software BIM, si se modifica la altura de un piso, todas las paredes, pilares y vanos se ajustan automáticamente. En SketchUp, deberías modificar manualmente cada geometría. La «I» de BIM (Información) está presente en SketchUp solo si el usuario la introduce laboriosamente a través de atributos personalizados, mientras que en Edificius la información está integrada en cada clic.

El papel de SketchUp en el ecosistema BIM

A pesar de no ser un software BIM puro, SketchUp es un componente fundamental del flujo BIM en la fase de Diseño Conceptual. Muchos arquitectos lo utilizan para:

• estudiar los volúmenes iniciales;
• crear objetos de mobiliario complejos para luego importarlos al modelo BIM principal;
• modelar detalles constructivos específicos que requieren una libertad geométrica que los software paramétricos a veces limitan.

Las ventajas de la integración entre SketchUp y un software de BIM Authoring

La unión entre la flexibilidad de SketchUp y la potencia informativa de un software BIM crea un flujo de trabajo híbrido extremadamente eficiente. Esta sinergia permite superar los límites de ambos sistemas, obteniendo lo mejor de cada uno.

Importar objetos y modelos 3D en Edificius aprovechando la integración con SketchUp

Libertad creativa sin restricciones paramétricas

Los software BIM, por su naturaleza, tienden a «guiar» la modelación a través de reglas y parámetros (muros, losas, techos). Esto puede resultar limitante durante la fase de brainstorming o en la creación de elementos arquitectónicos complejos y orgánicos.

La ventaja: Puedes modelar en SketchUp formas plásticas, muebles a medida o detalles de fachada no convencionales, para luego importarlos al entorno BIM. Esto garantiza que la visión arquitectónica original no se vea comprometida por las «rigideces» del software técnico.

Acceso a una biblioteca global: 3D Warehouse

Uno de los puntos fuertes inigualables de SketchUp es «3D Warehouse«, una de las bibliotecas de modelos 3D gratuitos más grandes del mundo.

La ventaja – en lugar de modelar desde cero cada componente de mobiliario, aparato de iluminación o elemento de diseño, puedes acceder a millones de objetos listos. Importando estos modelos en un software de BIM Authoring como Edificius, puedes transformar un simple bloque decorativo en un objeto arquitectónico dotado de posición espacial y propiedades informativas, enriqueciendo tu proyecto en pocos clics.

Velocidad en la fase de Concepto y Propuesta

Presentar una idea a un cliente requiere rapidez. SketchUp sobresale en la visualización rápida de los volúmenes.

La ventaja – una vez aprobado el concepto volumétrico en SketchUp, no necesitas empezar de nuevo. Importando el modelo en el software BIM, utilizas esa geometría como base sobre la cual construir el modelo informativo. Esto elimina buena parte del trabajo y garantiza la coherencia entre lo que se ha prometido al cliente y lo que se construirá efectivamente.

Optimización del detalle constructivo

A veces, la modelación de un nodo constructivo específico (por ejemplo, una junta particular en una estructura de madera) es más rápida en un entorno de caras y aristas.

La ventaja – puedes utilizar SketchUp para estudiar el detalle tridimensional y luego insertarlo en el modelo BIM para generar listados, secciones de detalle y tablas ejecutivas precisas.

Visualización y Renderizado avanzado

Aunque SketchUp ofrece excelentes plugins de renderizado que también aprovechan la IA, la integración con un software BIM Authoring abre las puertas al Renderizado en Tiempo Real y a la Realidad Virtual profesional.

La ventaja – al llevar a Edificius tu modelo realizado en SketchUp, puedes navegar el proyecto en tiempo real, aplicar materiales PBR (Physically Based Rendering) y mostrar al cliente el impacto de la luz solar y artificial de manera fotorrealista, manteniendo siempre la conexión con los datos técnicos del proyecto.

Cómo gestionar los objetos BIM para SketchUp desde la biblioteca de Edificius

La gestión de los objetos en un proceso BIM requiere orden y jerarquía. Edificius facilita esta tarea ofreciendo una estructura de catálogo que permite añadir modelos SketchUp directamente en el corazón del proyecto informativo.

Acceso a la Biblioteca de Objetos BIM

Dentro de Edificius, la Biblioteca de Objetos BIM está dividida en tres niveles:

• Biblioteca de Proyecto (específica para el archivo actual)
• usBIM.library (User) (biblioteca online compuesta por elementos personales y transversal a los proyectos)
• usBIM.library (biblioteca por defecto compartida por ACCA)

Para insertar un objeto SketchUp, puedes crear un nuevo elemento directamente en una de estas carpetas, eligiendo la categoría pertinente (Muebles, Elementos 3D genéricos, Paneles, etc.).

Importación y escalabilidad

En la biblioteca de tu interés, se elige la carpeta en la que añadir el objeto creado con SketchUp.

Una vez creado el «elemento genérico», es necesario desplazarse a la parte de propiedades y seleccionar la opción «Importar desde archivo». En este punto se abre una ventana en la que es posible elegir el archivo SKP.

Uno de los problemas comunes del paso entre software diferentes es la escala (metros vs pulgadas), pero el software permite visualizar una vista previa inmediata del objeto SketchUp y ajustar sus dimensiones reales o el factor de escala incluso antes de insertarlo en el modelo. Esto garantiza que ese objeto modelado en SketchUp no aparezca gigante o microscópico en tu proyecto arquitectónico.

Modificación directa con SketchUp

Si has importado un objeto en Edificius, pero te das cuenta de que la geometría necesita una modificación, puedes seguir lo siguiente:

• Seleccionar el objeto en la biblioteca de Edificius;
• Hacer clic en el comando de integración con SketchUp;
• El software abrirá automáticamente SketchUp con ese archivo específico;
• Realizar las modificaciones;
• Finalmente, solo hay que guardar y cerrar SketchUp: Edificius actualizará instantáneamente el objeto en todas las instancias presentes en el proyecto BIM.

Caracterización de los materiales y parámetros BIM

Un objeto SketchUp en la biblioteca de Edificius deja de ser solo «polígonos».

• mapeo de texturas – puedes decidir mantener las texturas originales de SketchUp o reemplazarlas con los High-Quality Materials (HQ) de Edificius para obtener renderizados fotorrealistas profesionales;
• propiedades informativas – a cada objeto importado puedes asociar datos cruciales, así el modelo SketchUp se convierte en un componente versátil y útil no solo para aspectos «estéticos».

Compartición y Reutilización

Una vez que has «BIM-izado» un modelo SketchUp dentro de tu Biblioteca de Edificius, no tendrás que repetir el proceso. Ese objeto estará disponible para cada uno de tus proyectos futuros, completo con toda la información técnica y los materiales ya configurados.

Crear un objeto 3D personalizado con SketchUp

Es posible crear un objeto con SketchUp utilizando el modelo 3D de Edificius como referencia.

Desde el modelo 3D en Edificius, seleccionamos los objetos a utilizar como referencia en SketchUp y posteriormente iniciamos la integración desde el nodo correspondiente del menú.

Dentro de SketchUp podemos realizar el objeto 3D utilizando todas las herramientas gráficas disponibles.

Una vez finalizada la modificación, al salir de SketchUp, el objeto se inserta automáticamente en el dibujo y en el catálogo del proyecto como Bloque 3D.

Modificar un objeto personalizado con SketchUp

En Edificius seleccionamos el objeto 3D a modificar e iniciamos la integración de SketchUp.

Modificamos el objeto 3D utilizando las herramientas disponibles. Una vez finalizada la modificación, salimos de SketchUp.

Edificius nos ofrece la posibilidad de actualizar solo el objeto seleccionado o también todos los del mismo tipo. Todos los cambios realizados en el objeto se reflejan también en el Catálogo de Proyecto.

Modificar un bloque 3D de la biblioteca de proyecto con SketchUp

Dentro de la Biblioteca de Proyecto seleccionamos el objeto y comenzamos la modificación con SketchUp.

Al cerrar SketchUp, el objeto se actualiza.

FAQ sobre los modelos SketchUp importados en un software BIM

¿Cuál es la relación entre SketchUp y el BIM?

La relación entre SketchUp y el BIM es de complementariedad evolutiva. SketchUp actúa como ‘incubadora de ideas’ para la modelación conceptual rápida, mientras que el BIM transforma estas geometrías en modelos informativos cargados de datos físicos y de gestión. Insertar un objeto SketchUp en el BIM permite el enriquecimiento semántico (clasificación IFC), la interoperabilidad técnica y la optimización de la biblioteca con muebles personalizados.

¿SketchUp es un software BIM?

No, SketchUp no es un software BIM ‘listo para usar’, pero puede convertirse en uno a través de extensiones. A diferencia de un software BIM como Edificius, que utiliza objetos paramétricos y bases de datos relacionales, SketchUp es un modelador de superficies (Mesh). Aunque permite clasificaciones IFC manuales, carece de la automatización nativa y de la gestión integrada de la información típica de un verdadero autor BIM.

¿Cuáles son las ventajas de la integración entre SketchUp y un software de BIM Authoring?

Las ventajas incluyen: 1. Libertad creativa sin restricciones paramétricas para formas complejas. 2. Acceso a la 3D Warehouse para millones de modelos listos. 3. Velocidad en la fase de Concepto y Propuesta. 4. Optimización del detalle constructivo. 5. Visualización avanzada en Renderizado en Tiempo Real y Realidad Virtual profesional a través de la integración con software como Edificius.

¿Cómo gestionar los objetos BIM para SketchUp desde la biblioteca de Edificius?

En Edificius, puedes importar archivos SKP en las diferentes bibliotecas (Proyecto, Usuario o En Línea). El software permite gestionar la escalabilidad (metros vs pulgadas) con vista previa inmediata. Es posible la ‘Modificación directa’ que abre SketchUp y actualiza automáticamente el objeto en Edificius después de guardar. Además, permite el mapeo de texturas de alta calidad y la asociación de propiedades informativas y datos técnicos para el cómputo métrico.

¿Es posible crear o modificar objetos personalizados con SketchUp en Edificius?

Sí. Es posible crear objetos 3D personalizados usando el modelo de Edificius como referencia: seleccionando los objetos y comenzando la integración, los cambios realizados en SketchUp se guardan como Bloques 3D en el catálogo. Para la modificación de objetos existentes, Edificius permite actualizar solo el elemento seleccionado o todos los del mismo tipo, reflejando cada variación en el Catálogo de Proyecto.
